Linka na vytláčanie izolácie žilového drôtu z PVC/PE/PP/PU Manufacturers

Späť na zoznam
Linka na vytláčanie izolácie drôtu s pevným jadrom

Linka na vytláčanie izolácie žilového drôtu z PVC/PE/PP/PU

Linka na vytláčanie izolácie jadra PVC/PE/PP/PU je neštandardné zariadenie s prispôsobením. Hlavný model stroja je vo všeobecnosti 30-65 mm. Je vhodný na extrúziu s plným jadrom elektronických vodičov, signálnych vodičov a iných vodičov. Teplota vytláčania je stredná až nízka teplota. Je to hlavné priemyselné zariadenie na vytláčanie jadrového drôtu. Vynikajúci extrudér na izoláciu drôtu jadra má nasledujúce vlastnosti: rovnomerná plastifikácia závitovky, presná regulácia teploty, vysoká sústrednosť hlavy stroja, stabilná tolerancia priemeru drôtu, stabilné odvíjanie a navíjacie napätie a vysoká celková efektívnosť výroby stroja. Rôzni používatelia budú mať pri objednávaní tohto stroja rôzne potreby. Naša spoločnosť môže podporovať personalizované prispôsobenie podľa potrieb používateľov. Pokiaľ ide o hardvér, môžeme používateľom poskytnúť rôzne modely a značky základného príslušenstva, z ktorých si môžu vybrať. Pokiaľ ide o softvér elektrického ovládania, vieme poskytnúť aj ekonomické a praktické alebo pokročilé metódy elektrického ovládania. V dôsledku rôznych celkových konfigurácií sa cena tohto stroja tiež veľmi líši. Preto je hlavným faktorom, ktorý určuje cenu tohto stroja, nastavenie úrovne konfigurácie produktu používateľa. Navyše, pretože tento produkt je neštandardné prispôsobené zariadenie s iba malou sériou výroby, trvá dlhšie obdobie na návrh, výrobu, inštaláciu a ladenie. Používatelia si musia rezervovať dostatočný počet obstarávacích cyklov, aby dosiahli požadované dodanie produktu.

Dopyt +
PREV：Linka na vytláčanie izolácie žilového drôtu LSZH/XLPE/TPE/TPU
NEXT：Žiadny ďalší produkt
Product Details

KOMPONENTY

● Výplatný stojan
● Stojan na narovnanie

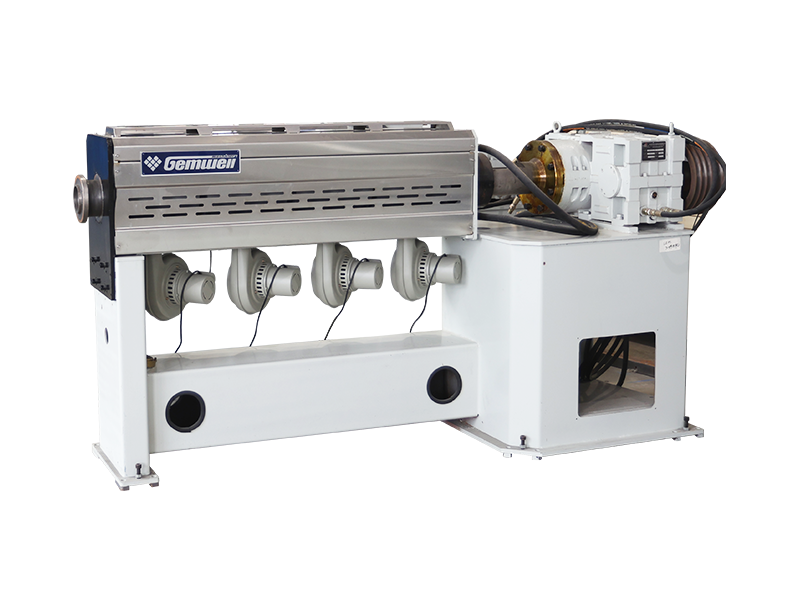

● Hlavný extrudér
● Hlava extrudéra
● Stroj na sušenie materiálu

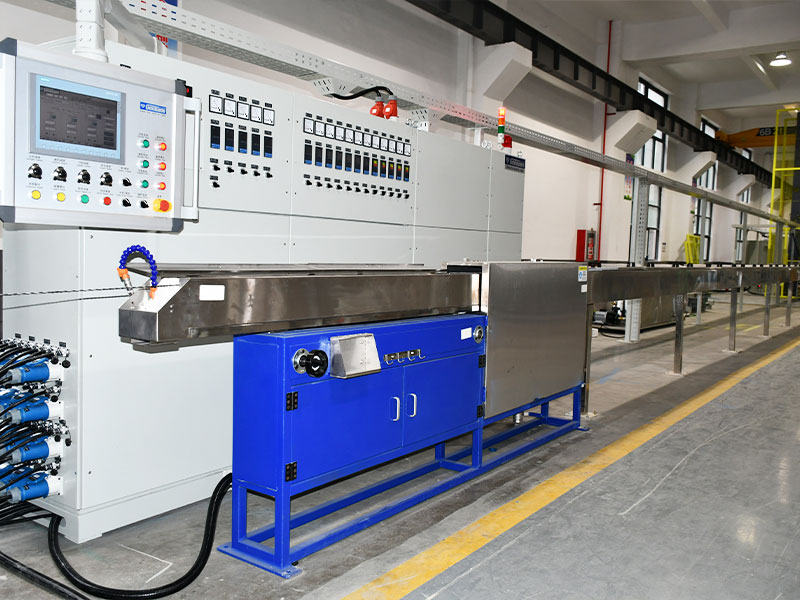

● Pohyblivý žľab s konštantnou teplotou
● Nádrž na chladiacu vodu
● Tryska na fúkanie vzduchu
● Capstan
● Stojan na akumuláciu drôtov
● Počítadlo metrov
● Laserový merač priemeru
● Vysokofrekvenčný tester iskier
● Naberanie
● Ovládacia skrinka elektriny
● Nasledujú vlastné možnosti
● Predhrievač
● Vstrekovací stroj
● Tlačiareň
● BY-PASS vypúšťací ventil materiálu
● Vákuové zariadenie
● Sušička s kŕmnym zásobníkom
● Detektor hrudiek
● Vodné elektrostatické kondenzátory
● Merač excentricity
● Elektronický billboard
● Ďalšie periférne pomocné zariadenia je možné prispôsobiť a pridať.


TECHNICKÉ ŠPECIFIKÁCIE

Hlavné technické parametre 30 25 typ 35 25 typ 40 30 typ 45 35 typ 50 35 typ 60 40 typ 70 40 typ 80 40 typ
Vhodný typ drôtu Vhodné pre vysokofrekvenčné drôty, dátové káble, UL elektronické drôty, stavebné elektroinštalácie BV/BVR, napájacie káble, automobilové drôty a iné drôty z medeného drôtového vodiča s pevným vytláčaním izolácie
Rozsah vodičov pre americký štandard AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
Rozsah priemerov vodičov Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81 mm Ø0,25-1,02 mm Ø0,32-1,63 mm Ø0,40-2,59 mm 1,02-4,62 mm Ø2,05-6,54 mm
Rozsah oblasti vodiča 0,01 - 0,15 m² 0,02-0,35 m² 0,03 - 0,75 m² 0,1 - 1,5 m² 0,2-2,5 m² 0,5-6,0 m² 1-16 m² 3,5 - 35 m²
Vonkajší priemer extrúzie Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8mm Ø0,7-2,3 mm Ø0,8-2,8mm Ø1,2-3,8 mm Ø1,8-6,0mm Ø3,0-8,0mm
Rozsah rýchlosti drôtu 20-200 m/min 40-400 m/min

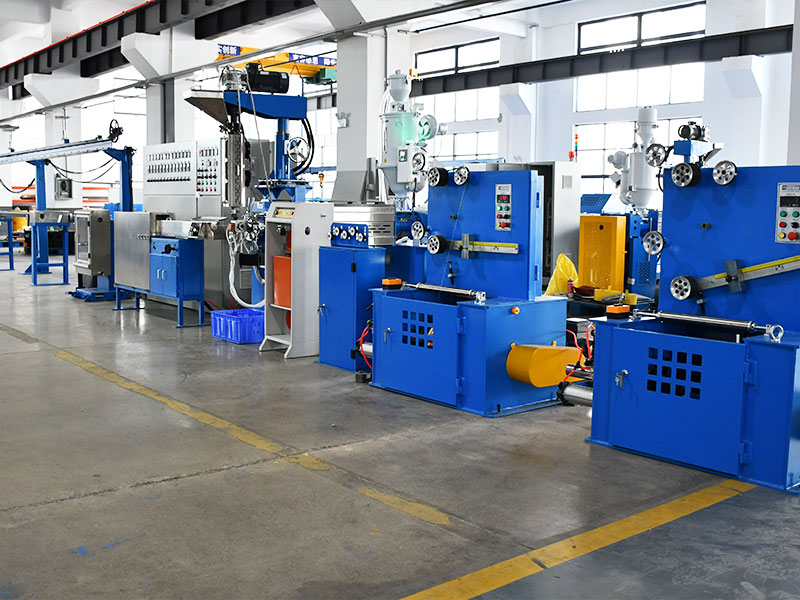

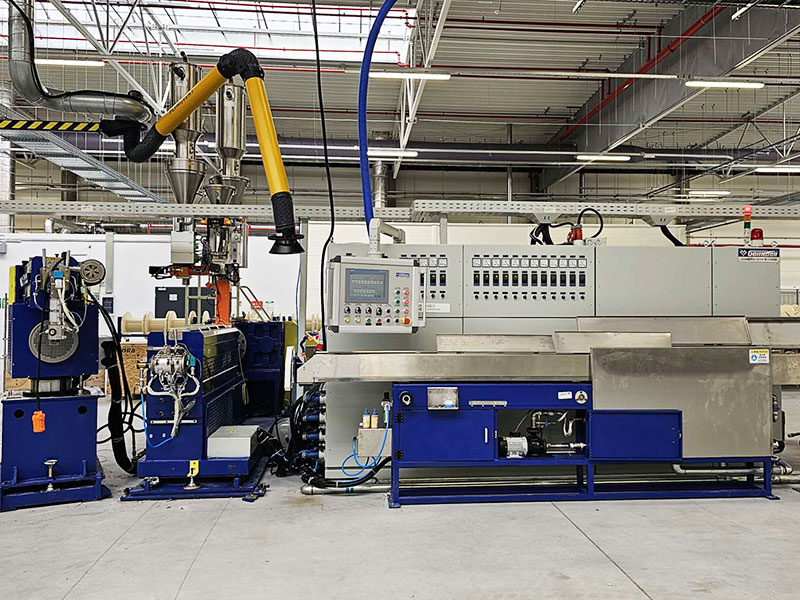

Štruktúra stroja Zoberte hlavu extrudéra ako centrálnu os, všetky časti od odvíjania po naberanie sú lineárne rozdelené. Štandardná vytláčacia linka má stredovú výšku 1 meter a celkovú dĺžku 20-25 metrov

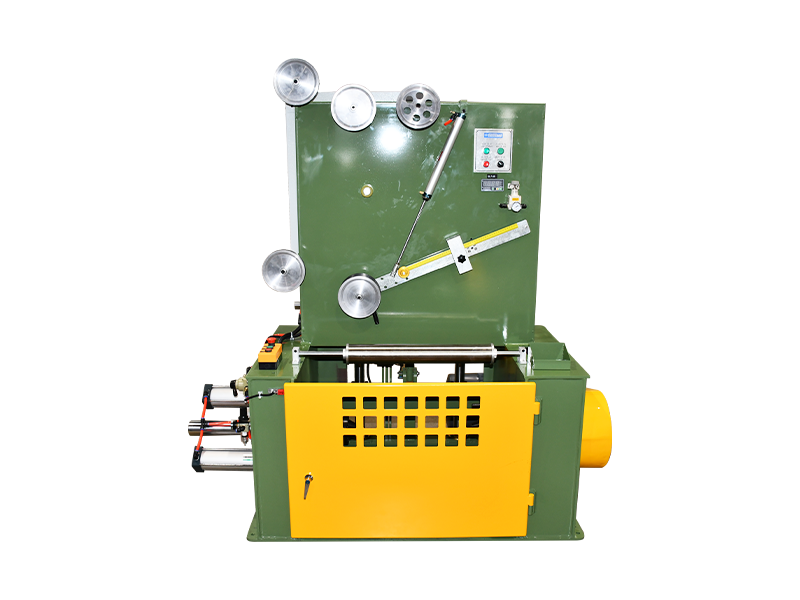

Typ výplaty Bezhriadeľový aktívny odvíjací stojan, elektrické zdvíhanie, pneumatické uťahovanie, iné typy, ako je odvíjanie letákov, odvíjanie typu hriadeľa, odvíjanie typu trecieho napätia a iné aktívne alebo pasívne odvíjacie stojany.
Špecifikácie výplaty Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Výplatná sila 3,7 kW 5,5 kW 7,5 kW
Typ výplatného napätia Posunutím alebo pridaním/odstránením blokov protizávažia upravte napätie a možno ho tiež prispôsobiť na nastavenie napätia pomocou servomotora.
Stojan na narovnanie 5-kolesový stojan na vyrovnávanie vodičov, OD kolesa na vyrovnávanie vodičov je Ø60, jedna drážka, so skrinkou na náradie a možno ho prispôsobiť.
Typ predhrievača Predhrievač vodičov pre medené drôty, predhrievač teplovzdušných vodičov v uzavretej rúre alebo ako predhrievač s priamym prietokom je možné prispôsobiť.
Výkon predhrievača vodiča 3 KVA 5 KVA 8 KVA 10 KVA
Výstup materiálu extrudéra 20 kg/h 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h 130 kg/h 150 kg/h
Výkon extrudéra 7,5 kW 11 kW 15 kW 22 kW 30 kW 37 kW
Parametre skrutiek L/D: 28:1, kompresný pomer: PVC 2,7 dvojzávitová skrutka/PE 3,2 jednozávitová skrutka/PP 3,2 jednozávitová skrutka/PU 3,2 jednozávitová skrutka Pomer L/D je 26:1 a materiál skrutky je 38CrMoAlA vyrobený v Číne a je možné ho prispôsobiť.
Typ vykurovania Hliníkové vyhrievacie krúžky pre telo, medené vyhrievacie krúžky pre krk, kremenné vyhrievacie trubice pre svorky/hlavy/matrice extrudéra.
Regulácia teploty Telo3 svorka1 krk1 hlava1 matrica1 Telo4 svorka1 krk1 hlava1 matrica1
Vykurovací výkon 4 kW 6 kW 8 kW 9 kW 10 kW 14 kW 18 kW 22 kW
Chladenie suda 3-sekčný radiálny ventilátor 4-sekčný radiálny ventilátor
Sušička s kŕmnym zásobníkom 12 kg 25 kg 50 kg
Voštinový tanier Stroj je vyrobený z nehrdzavejúcej ocele 316 bez galvanického pokovovania. Má vnútorne vedenú prietokovú štruktúru s prietokovými otvormi prepojenými skosením bez slepých rohov. Voštinová doska a príruba sú utesnené kužeľovým tmelom, aby sa zabránilo úniku.
Typ hlavy ​Automatická centrovacia hlava extrudéra typu U7, rovnomerný pohyb vonkajšieho bežca s nízkym tlakom s hlbokými drážkami, je možné prispôsobiť rôznymi štruktúrami, ako sú jednovrstvové / dvojvrstvové / jednoduché vstrekovacie pásy / dvojité vstrekovacie pásy atď., Je možné prispôsobiť aj iný typ (automatické centrovanie mikro nastaviteľné).
Značka hlavy Hlava stroja je vyrobená v Číne a môže byť prispôsobená iným značkám, ako sú EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existujú dve polovice svorky hlavy stroja s dvoma synchronizovanými súpravami skrutiek a skrutiek. Môže byť zahrnutý jednosmerný kľúč a iné typy svoriek hlavy stroja môžu byť prispôsobené.
Vyrovnávanie hlavy Prijatím konštrukcie s dvojitým polohovacím kolíkom s prírubou hlavy zostáva výška hlavy nezmenená po dlhú dobu.
Pohyblivý žľab Pohyblivý žľab s konštantnou teplotou, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

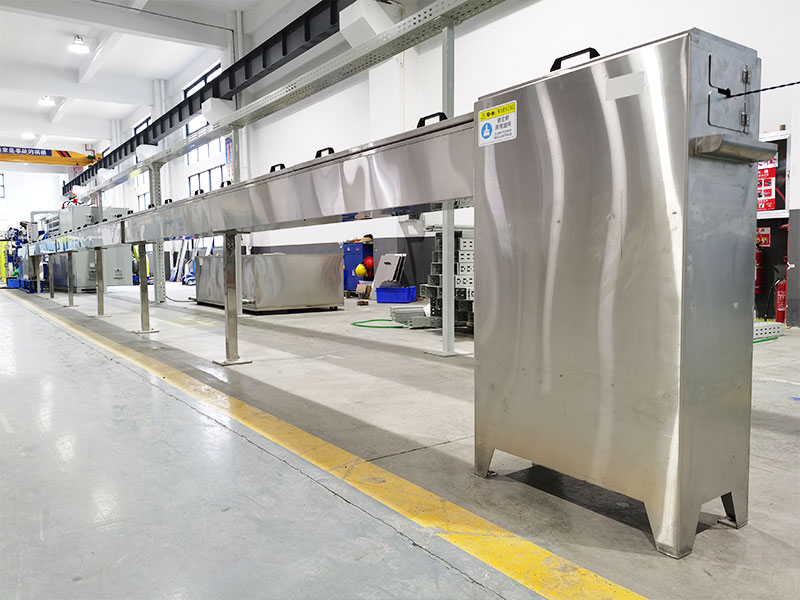

Nádrž na chladiacu vodu 5 metrová jednovrstvová nádrž v tvare U 10 metrov jednovrstvová nádrž v tvare písmena U, obehový vodný chladiaci systém, bez chladiča vody. Celá nádrž je vyrobená z materiálu SUS304. Dvojvrstvové nádrže v tvare U alebo W sú k dispozícii na prispôsobenie.
Vysokotlaková vzduchová dýza Fúkacia dýza preklápacieho typu, materiál POM, dvojitá fúkacia štruktúra, sada v pohyblivej nádrži na vodu, nádrž na chladiacu vodu, navijak, iné typy fúkacej dýzy je možné prispôsobiť.
Typ navijaka Jednokolesový remeň typu 3-drážkové delené koleso Ľahký titánový dvojkolesový hriadeľ z nehrdzavejúcej ocele odolný proti opotrebeniu Anódový hliníkový dvojkolesový hriadeľ
Priemer otočného kolesa Typ dvojitého kolesa z titánovej zliatiny Ø375 Dvojkolesový typ Ø500
Sila hriadeľa 3,7 servomotor 3,7 servo maotor＋prevodovka
Napínací stojan na akumuláciu drôtu Šikmý napínací stojan na akumuláciu drôtu, celková dĺžka 12 metrov, dráha z oceľového plechu, ľahké pojazdné auto, 10 drážok ＋ 9 drážok pre akumulačné koleso drôtu, celková kapacita uloženia drôtu je 200 metrov, napnutie servomotora. Ostatné typy sú prispôsobiteľné.
Priemer akumulačného kolesa drôtu Ø100 Ø150, priemer kolesa je možné prispôsobiť Ø180, priemer kolesa je možné prispôsobiť Ø250, priemer kolesa je možné prispôsobiť
Počítadlo metrov Počítadlo metrového typu vodiaceho kolesa s metrovým obvodom kolesa 400 mm. Používa kodér na detekciu a umožňuje jemné nastavenie korekčného koeficientu merača. K dispozícii sú aj iné typy zariadení na počítanie meračov. Počítadlo metrov s prítlačným valčekom, s obvodom kolesa 500 mm.
Naberanie type Dvojhlavý typ navíjania hriadeľa, typ automatickej výmeny cievky alebo iné stroje na navíjanie drôtu bez hriadeľa je možné prispôsobiť. Dvojhlavý bezhriadeľový typ, elektrické zdvíhanie, pneumatické uťahovanie
Naberanie reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Naberanie power 2,2 kW 3,7 kW 5,5 kW
Naberanie wire arrangement 0,4 kW servomotor na usporiadanie drôtu

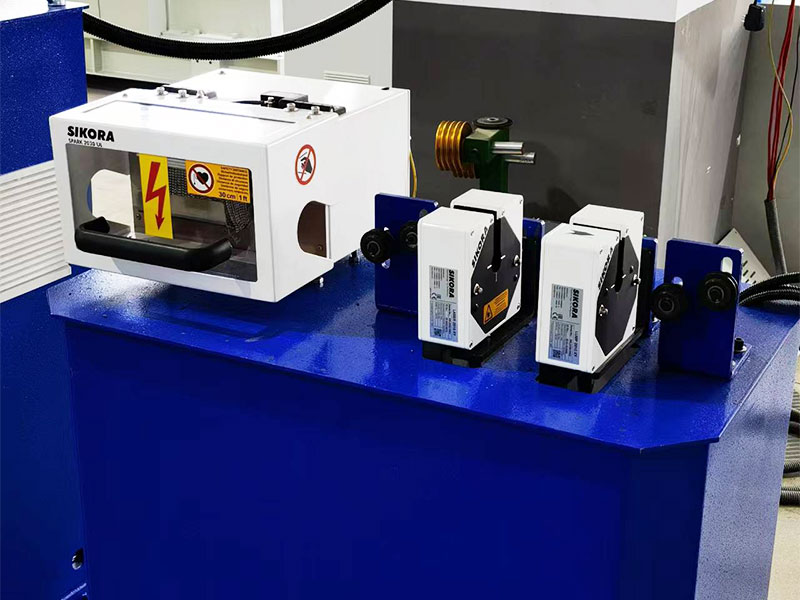

Laserový merač priemeru Jednoosové meradlo priemeru Made-in-Chian, presnosť merania 0,001, iné značky ako SIKORA/ZUMBACH/PROTON/TAKIKAWA je možné prispôsobiť.
Vysokofrekvenčný tester iskier Vysokofrekvenčný tester iskier vyrobený v Číne, napätie je 0-15KV, iné značky ako CLINTON/SIKORA/PROTON je možné prispôsobiť.
Ovládacia skrinka elektriny Elektrická skriňa VICTOR s povrchovou úpravou spomaľujúcou horenie, šetrná k životnému prostrediu, 10” HMI WEINVIEW, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorov a frekvenčných meničov sú prispôsobiteľné.
Celkový výkon 38 kW 50 kW 65 kW 68 kW 73 kW 85 kW 100 kW 125 kW


VOLITEĽNÉ POLOŽKY NA MIERU

Zariadenie na spúšťanie drôtu navijaka Vytláčací navijak izolácie žilového drôtu bez zariadenia na padanie drôtu je možné prispôsobiť tak, aby ho bolo možné pridať.
Tlaková skúška Na prírube hlavy je možné prispôsobiť tlakové snímače alebo bezpečnostné ventily odolné voči výbuchu.
Tlačiareň Atramentové tlačiarne alebo iné typy je možné prispôsobiť.
Vákuový extraktor Vákuové odsávanie na vstupnom potrubí hlavičky je možné prispôsobiť.
Fúkacia sušička Vysokoúčinný fén je možné prispôsobiť, keď je stroj vo vysokorýchlostnej extrúzii.
Detektor hrudiek Prispôsobiteľná možnosť pridať funkcie detekcie hrudiek do meracieho prístroja na meradle priemeru čínskych značiek alebo prispôsobiť iné značky ako SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Vodný statický kapacitný merač Vodný statický kapacitný merač, ako napríklad BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, je možné prispôsobiť.
Merač excentricity Merač excentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chladič Chladič alebo nádrž s izolovanou vrstvou je možné prispôsobiť.
Závesná elektronická tabuľa Podporované sú LED obojstranné elektronické obrazovky alebo iné typy.
Inteligentný systém riadenia receptúry Inteligentné systémy riadenia formulácií je možné prispôsobiť a údaje, ako je napätie pri naberaní, napätie v skladovacej linke, teplota predhrievania, kontrola teploty hostiteľa, priemer vytláčania, vzdialenosť riadkov naberania, hodnoty tlaku vzduchu budú privádzané do PLC. Využíva komunikačný režim zbernice Profinet, podporu zberu a importu dát MES, produkčný proces one-key call-out, one-key start-up a umožňuje digitálne inteligentné produkty.
Prídavné periférne zariadenia Ostatné periférne príslušenstvo alebo špeciálne úpravy pre celý stroj je možné prispôsobiť.
Elektrické rozvody 2,5-metrový stropný káblový žľab, vzduchové potrubia, signálne vodiče a napájací kábel usporiadaný s izoláciou, prívod vodiča z hornej časti elektrická ovládacia skrinka, prispôsobiteľné alternatívne metódy.
Norma bezpečnostných predpisov Vyrobené v súlade s bezpečnostnými normami CCC v Číne a prispôsobiteľné tak, aby spĺňali bezpečnostné normy CE/CSA/UL.
Normy napájania 3-fázový napájací zdroj 380V/50Hz s prispôsobiteľným napätím a frekvenciou pre rôzne krajiny a regióny.




VLASTNOSTI PRODUKTU

● Vysoký produkčný výnos: Dizajn optimalizovaný pre skrutky, odolný proti opotrebeniu, nepriľnavý, chróm bez padania, skrytie bez lepidla, rýchla zmena farby, vysoká rýchlosť linky, vysoká výťažnosť výroby.

● Široká škála aplikácií: v závislosti od typu materiálov môže byť vybavený príslušnou závitovkou extrudéra, ktorá môže poskytnúť jednozávitový gradientový typ, dvojzávitový separačný typ BM a iné typy závitoviek.

● Nepriepustný dizajn: Jedinečné tesniace a polohovacie štruktúry zaisťujú, že z príruby neuniká materiál a výška vytláčacej hlavy zostáva stabilná aj pri dlhodobom používaní.

● Vysoká kvalita: Sústrednosť našich výrobkov z izolovaného drôtu sa pohybuje od 93 % do 97 % a vonkajší priemer má toleranciu ± 0,003.

● Presná regulácia teploty: v rozmedzí ± 1 °C.

● Inteligentné ovládanie: Poskytujeme prispôsobiteľné inteligentné riadiace systémy, ktoré umožňujú prístup k vzorcom SOP jedným kliknutím, prípravu a spustenie stroja jedným kliknutím a inteligentnú prevádzku.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť používanie riadiaceho systému zbernice Profinet, ktorý zabezpečuje rýchly prenos signálu s nízkym rušením. Pokiaľ existuje komunikačná sieť v ktorejkoľvek krajine alebo regióne, je možné rýchlo implementovať vzdialenú detekciu porúch, odstraňovanie problémov a údržbu.
