Domov / Produkt / Stroj na lepenie drôtov / Stroj na páskovanie drôtov Servo Spit Active Type / Aktívny páskovací stroj Servo Spit pre paralelný párový signálny drôt

Aktívny páskovací stroj Servo Spit pre paralelný párový signálny drôt Výrobcovia

Späť na zoznam
Stroj na páskovanie drôtov Servo Spit Active Type

Aktívny páskovací stroj Servo Spit pre paralelný párový signálny drôt

S popularizáciou 5G, internetu vecí, AI, nových energetických mobilných zariadení, VR/AR, dátových centier atď. sa dopyt po vysokorýchlostných prenosových kábloch rýchlo zvýšil, čo ohlasuje príchod novej éry digitálnej ekonomiky. V dôsledku toho dochádza k výraznému nárastu výstavby rozsiahlych dátových centier a dopytu po širokopásmových ethernetových portoch zo strany cloudových predajcov, ako sú 100GbE, 200GbE, 400GbE a v budúcnosti dokonca 800GbE. o uľahčenie prenosu údajov medzi sieťovými prepínačmi a inými sieťovými zariadeniami (ako sú servery alebo konvertory médií) pomocou týchto širokopásmových ethernetových portov sa objavili káblové konektory ako SAS, Mini-SAS, SFP, SFP, SFP28 a QSFP. Center Rotary Wrapping je kľúčový postup v procese výroby drôtu pre kábel na prenos dát konektora ethernetového portu. Baliaci materiál je obalený okolo dvoch izolovaných jadrových drôtov a uzemňovacieho drôtu v paralelnej štruktúre pri vysokorýchlostnom páskovacom stroji. Stabilita procesu obaľovania priamo ovplyvňuje impedanciu, útlm, stratu spätného toku, presluchy a ďalšie indikátory konečného káblového produktu. Vysokovýkonný ovíjací stroj umožňuje nielen výrobu vysokorýchlostných prenosových káblov vyššej frekvencie, ale tiež zvyšuje výnos výroby, čím určuje postavenie na trhu a konkurencieschopnosť výrobcov káblov. Posledných 20 rokov sa GEMWELL venuje výskumu a inováciám ovinovacích strojov. Prostredníctvom neustálych zdokonaľovaní a upgradov sa GEMWELL Servo Spit páskovací stroj aktívneho typu pre paralelný párový signálny drôt stal lepšou voľbou pre proces balenia mnohých popredných spoločností v oblasti káblov na vysokorýchlostný prenos signálu. Nasledujúca konfigurácia je pre štandardné nastavenie s tromi lepiacimi hlavami, používatelia môžu zvýšiť alebo znížiť počet lepiacich hláv podľa rôznych procesov. Špecifikácie a typy navíjania, odvíjania a navijaka možno tiež prispôsobiť na základe špecifikácií priemeru.

Dopyt +
PREDCHÁDZAJÚCE:Aktívny páskovací stroj Servo Spit pre ultrajemný drôt
ĎALŠIE:Žiadny nasledujúci produkt
Produkt Podrobnosti

KOMPONENTY

● Ø500 napájací drôt odvíjací stojan 2 jednotka
● Odvíjací stojan z medeného drôtu Ø300 2 jednotka
● Aktívna ovinovacia hlava typu Spit 1 1 jednotka
● Pozdĺžny ovinovací stroj 1 jednotka
● Aktívna ovinovacia hlava typu Spit 2 1 jednotka
● Aktívna ovinovacia hlava typu Spit 3 1 jednotka
● Teleskopická rúra 1 ks
● Pneumatická trubica núteného chladenia    1 jednotka
● Navijak remeňa s pohonným kolesom Ø400 1 jednotka
● Navíjací stroj typu Ø500 s poháňaným hriadeľom 1 jednotka
● Ukazovateľ priemeru 1 jednotka
● Atramentová tlačiareň 1 jednotka
● Riadiaci systém 1 jednotka


TECHNICKÉ ŠPECIFIKÁCIE

Typ štruktúry Dvojkolesový prítlačný valčekový ovíjací stroj s konštantným napätím/aktívny ovinovací stroj (patent č. CN114649118A)
Vhodný typ drôtu Používa sa hlavne pre vysokorýchlostné paralelné páry liniek prenosu signálu MINI-SAS, QSFP, tiež pre dátové linky, riadiace linky, špeciálne káble a iné ovíjanie drôtov.
Použiteľné materiály AL, MYLAR, MEDENÁ FÓLIA, PTFE atď.
Použiteľný priemer drôtu Optimálny rozsah:Ø0,2-1,5mm
Špecifikácia produktu Optimálny rozsah:Ø0,25*0,50-1,6*3,0mm
Maximálna rýchlosť MAX3500RPM (bez zaťaženia), skutočná rýchlosť spustenia je nastavená podľa požiadaviek na drôt
Rozsah rýchlosti drôtu 1-25 m/min, rozsah rýchlosti sa líši podľa typu drôtu.
Vonkajší priemer cievky pásky Optimálny rozsah:Ø180*100
Šírka pásky 1,5-15 mm
Vnútorný priemer cievky s páskou 30/50,8/76 univerzálny
Baliaca smola 2-30mm, nastavenie programu
Rozsah napätia 1N-30N/100g-3000g
Výkon hlavného motora 4,4 kW servomotor
Tejpovacia sila Servomotor 0,2 kW
Napnutie baliacej pásky 1,8 kW servomotor
Prevzatie sily 0,4 kW servo prevodový motor
Výplatná sila Prevodový motor s výkonom 0,4 kW
Prevzatie sily 0,4kW servomotor
Výkon navíjania 0,4kW servo ovládač pohybu
Dĺžka pásky 1 kotúč 3 kotúče, bez prestrihnutia drôtu pri výmene kotúča
Kontrola pásky Automatické vypnutie, keď sa páska skoro vybije a zlomí.

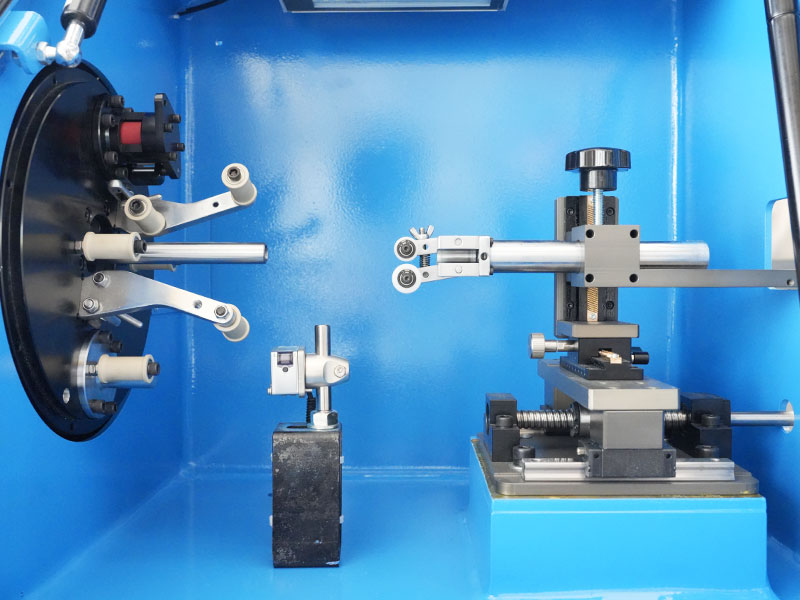

Forma na balenie pásky Vnútorná forma pásky je upevnená na centrálnom potrubí, vonkajšia forma vodiaceho kolesa drôtu je upevnená na trubici na uloženie pásky. Obe formy sú výsuvné a pohyblivé.
Presnosť ovinovania páskou Tolerancia rozstupu: ± 1 %, tolerancia ťahu: ± 1 %.
Miera prekrývania 0-80%, nastavenie programu
Manažment vzorca Digitálna výroba, napätie, vonkajší priemer, stúpanie, S/Z, vzdialenosť riadkov, tlak vzduchu a ďalšie údaje môžu byť uložené do PLC.
Nastavenie napätia Napínacie prvky ovíjacej pásky/odvíjania/navíjania/ovíjania sú servomotory, proces SOP je uložený v PLC.
Bezpečnostná ochrana V súlade s normami CE, s automatickou detekciou a predikciou teploty/vibrácií/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné telo je staticky vyvážené a dynamicky vyvážené pre testovanie a korekciu. Pri behu má stroj malé vibrácie a nízky hlas. Vreteno nevytvára teplo pri dlhodobej nepretržitej vysokorýchlostnej prevádzke. Má vysokú efektivitu výroby a nákladovú efektívnosť.

● Stabilné napätie: Na vyťahovanie pásu z kotúča rovnomernou rýchlosťou sa používa dvojkolesový valček, aby sa eliminovali zmeny napätia spôsobené zmenami vonkajšieho priemeru zásobníka pásky. Napätie ovinutia sa dosiahne riadením vonkajšieho priemeru hotového kábla, to znamená, že čím väčšie je napätie, tým menší je vonkajší priemer; čím menšie je napätie, tým väčší je vonkajší priemer. Po dvojkolesovom kladači prechádza páska len cez dva navíjacie valčeky, ktoré sú veľmi blízko stredovej osi otáčania, aby sa namotali priamo na drôt. Preto môžu byť eliminované rôzne ovplyvňujúce faktory, ako je odstredivá sila a odpor vetra, čo vedie k stabilnému napätiu.

● Presná výška tónu: Ak vezmeme hlavný navijak ako meradlo pohybu, hlavný navijak a každý otočný rám majú servopohybový ovládač na presné do seba zapadajúce ovládanie pohybu, takže pri akejkoľvek rýchlosti je možné dosiahnuť presný sklon ovíjania.

● Úspora práce: Na vstupnom konci drôtu každej baliacej hlavy je nainštalované upínacie zariadenie. Upínaciu silu je možné nastaviť bez poškodenia drôtu; drôt môže byť vytiahnutý v opačnom smere; Správa konfiguračného režimu, načítanie vzorca SOP jedným kliknutím, príprava na spustenie jedným kliknutím a spustenie jedným kliknutím; Zastavte a vypnite, keď je páska rozbitá / dokončená / odmeraná, inteligentné ovládanie, úspora pracovnej sily.

● Nízka poruchovosť: žiadny zberný krúžok, žiadna uhlíková kefa, okrem pravidelnej výmeny opotrebiteľných dielov - valčeka na vedenie pásky, nízka poruchovosť.

● Jednoduchá údržba: Pomocou riadenia zbernice Profinet, rýchleho prenosu signálu, nízkeho rušenia, diaľkovej detekcie porúch. Riešenie problémov a údržba sú k dispozícii bez ohľadu na to, či sa stroj nachádza v ktorejkoľvek krajine na svete, pokiaľ existuje komunikačná sieť, je možné poskytnúť rýchle služby údržby na diaľku.

Súvisiace Produkty
  • 0

    Doba založenia

  • 0

    Zastavaná plocha (m²)

  • 0

    Počet zamestnancov

  • 0+

    Duševné vlastníctvo

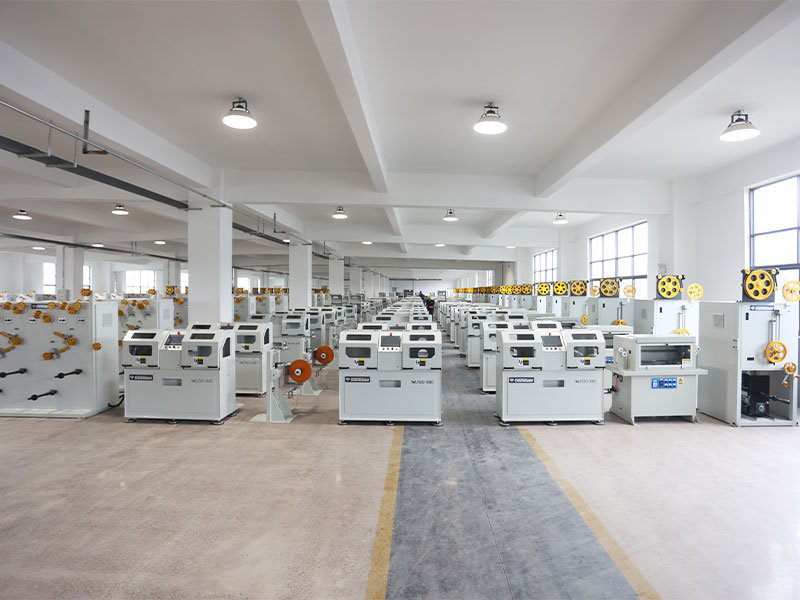

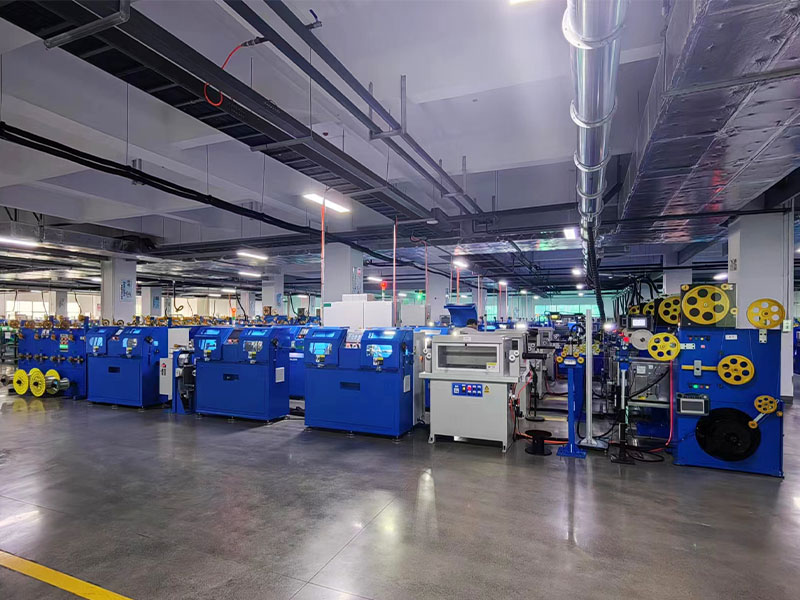

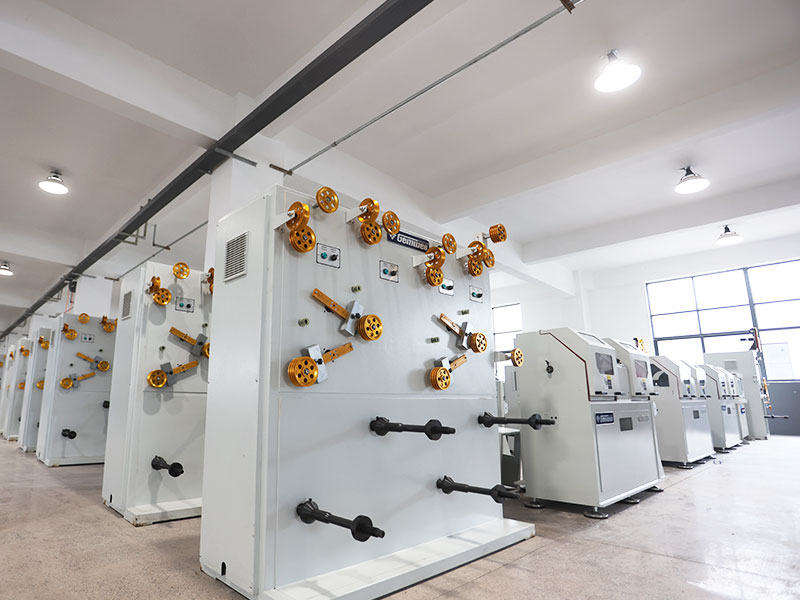

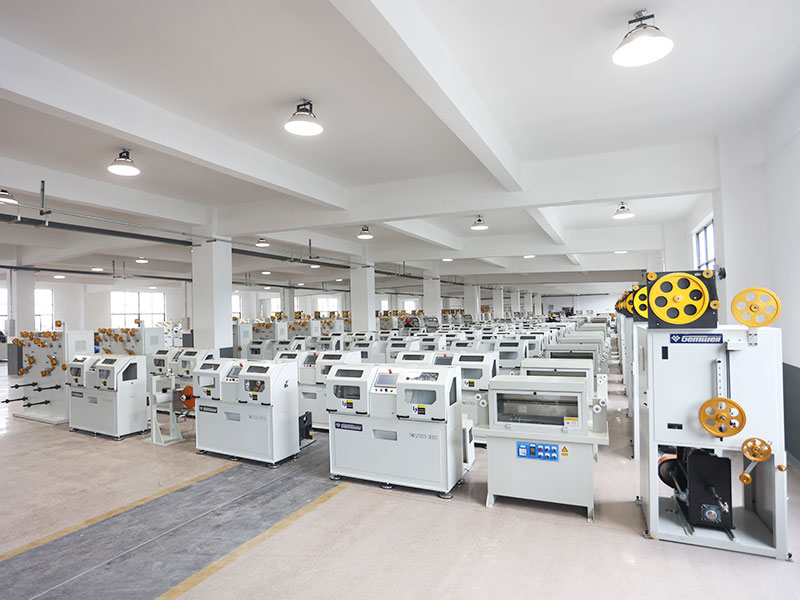

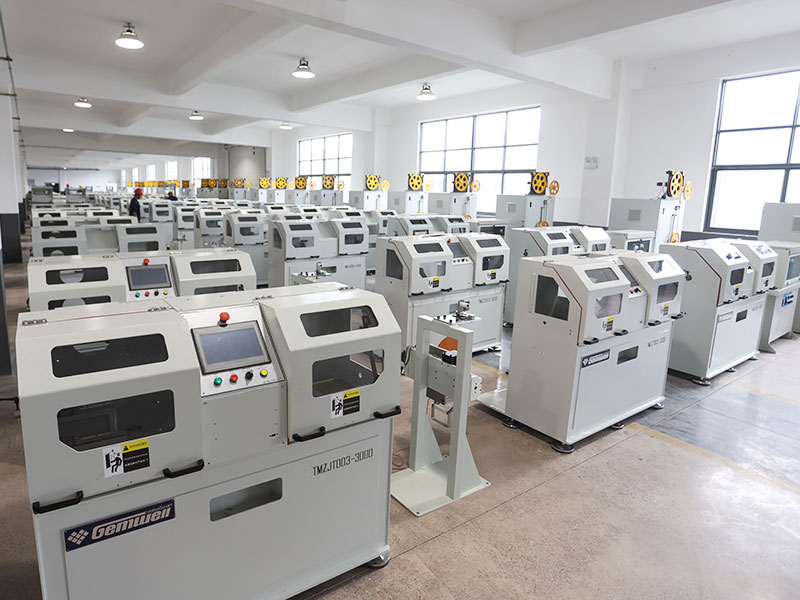

Vyspelá továreň, na ktorú sa môžete spoľahnúť
