Aktívny typ páskovacieho stroja s tromi servami pre paralelný párový signálny drôt Výrobcovia

Späť na zoznam
Stroj na lepenie drôtov s tromi servami aktívneho typu

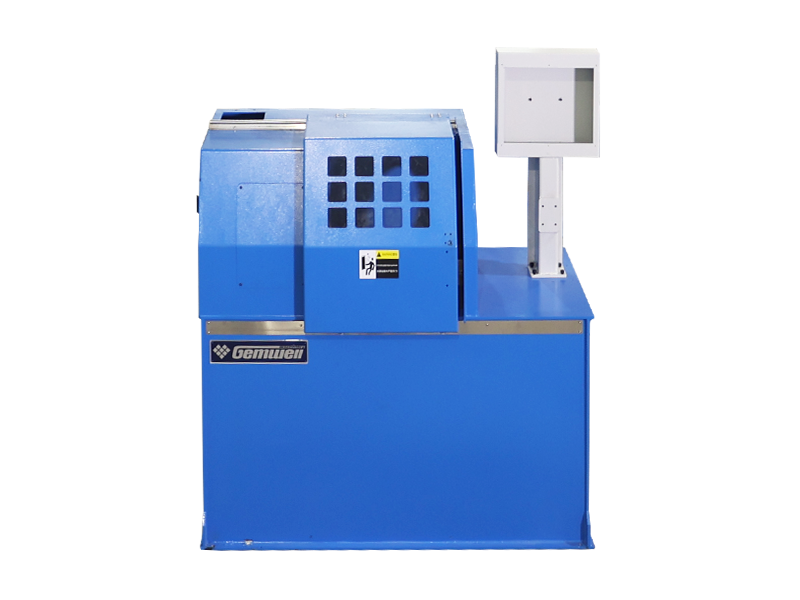

Aktívny typ páskovacieho stroja s tromi servami pre paralelný párový signálny drôt

Center Rotary Wrapping je kľúčový postup v procese výroby drôtu pre kábel na prenos dát konektora ethernetového portu. Baliaci materiál je navinutý okolo dvoch izolovaných jadrových drôtov a uzemňovacieho drôtu v paralelnej štruktúre na vysokorýchlostnom páskovacom stroji. Stabilita procesu obaľovania ovplyvňuje skúšobné kvalifikácie impedancie, útlmu, straty spätného ozveny, presluchu a iných indikátorov hotového vodiča prípojnice. Ovinovacie stroje s vynikajúcim výkonom dokážu nielen produkovať vysokorýchlostné prenosové káble s vyššími frekvenčnými úrovňami, ale dosahujú aj vyššie výrobné výnosy, čím určujú úroveň postavenia na trhu a trhovú konkurencieschopnosť výrobcov drôtov. GEMWELL sa od svojho založenia pred 20 rokmi zameriava na technický výskum, vývoj a inováciu ovinovacích strojov. Po neustálom zdokonaľovaní a modernizácii sa GEMWELL Three Servos Active Type Taping Machine for Parallel Pair Signal Wire teraz stal ideálnou voľbou mnohých renomovaných spoločností v oblasti výroby vysokorýchlostných káblov na prenos signálu. Špecifikácie stroja je možné prispôsobiť. Nasledujúca konfigurácia je konvenčná konfigurácia troch baliacich hláv. Používatelia môžu zvýšiť počet ovíjacích hláv podľa rôznych špecifikácií výroby káblov. V závislosti od rôznych priemerov drôtu je možné prispôsobiť a zmeniť aj špecifikácie a typy navíjacích, odvíjacích a navíjacích strojov.

Dopyt +
PREDCHÁDZAJÚCE:Páskovací stroj s tromi servami aktívneho typu pre fázovo stabilný kábel
ĎALŠIE:Žiadny nasledujúci produkt
Produkt Podrobnosti

KOMPONENTY

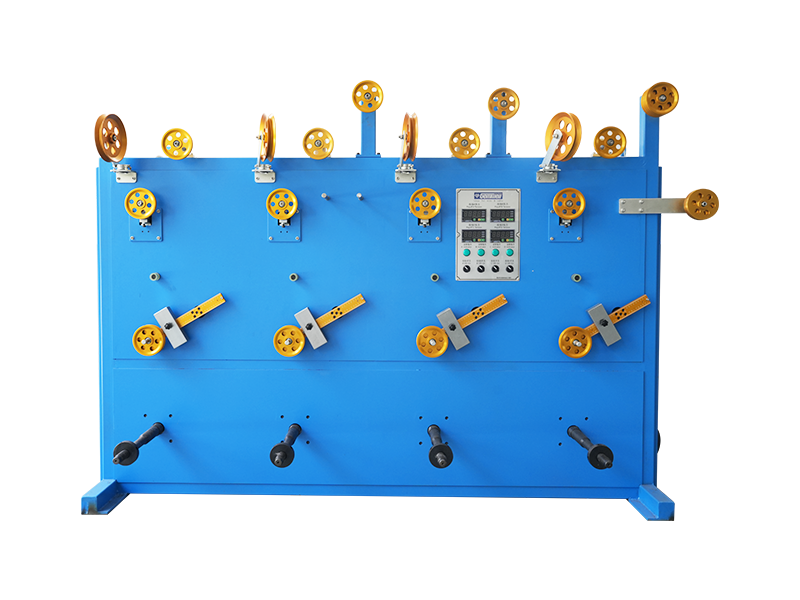

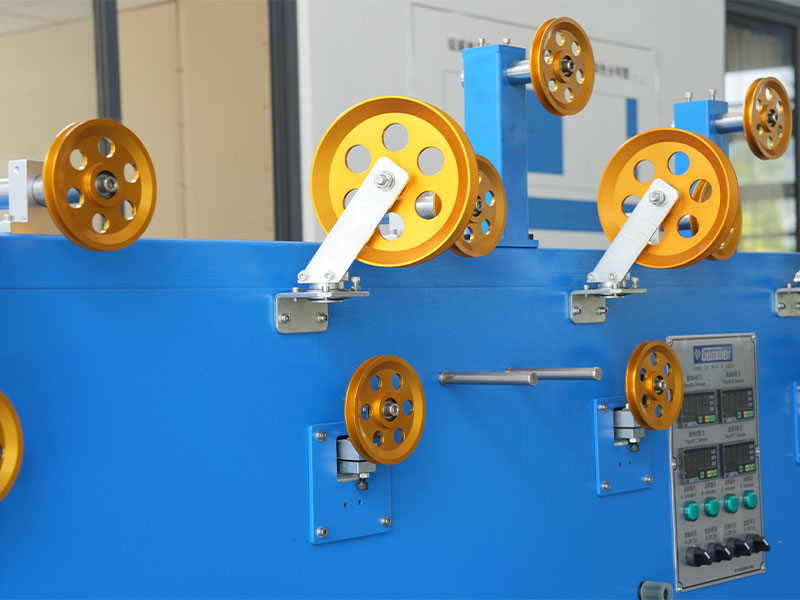

● Ø500 napájací drôt odvíjací stojan 2 jednotka

● Odvíjací stojan z medeného drôtu Ø300 2 jednotky

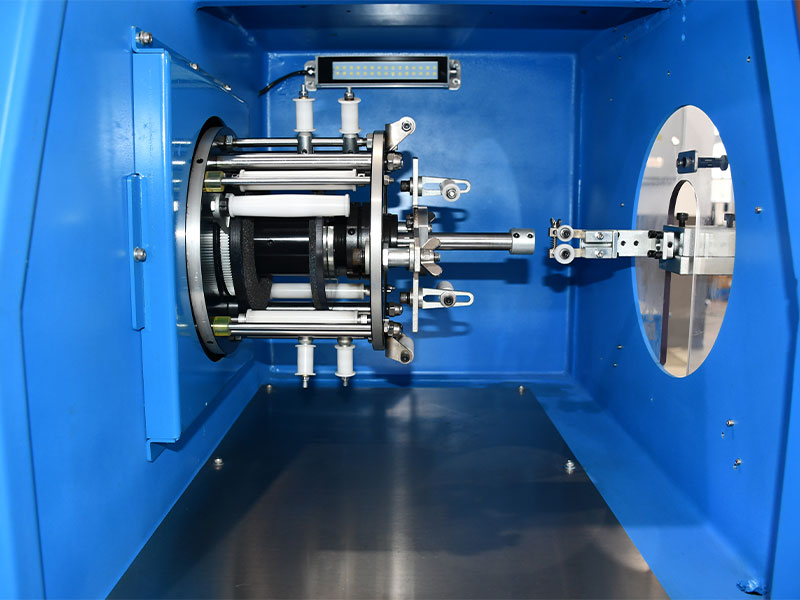

● Trojservomotorová páskacia hlava ovinovacieho stroja 1 1 jednotka

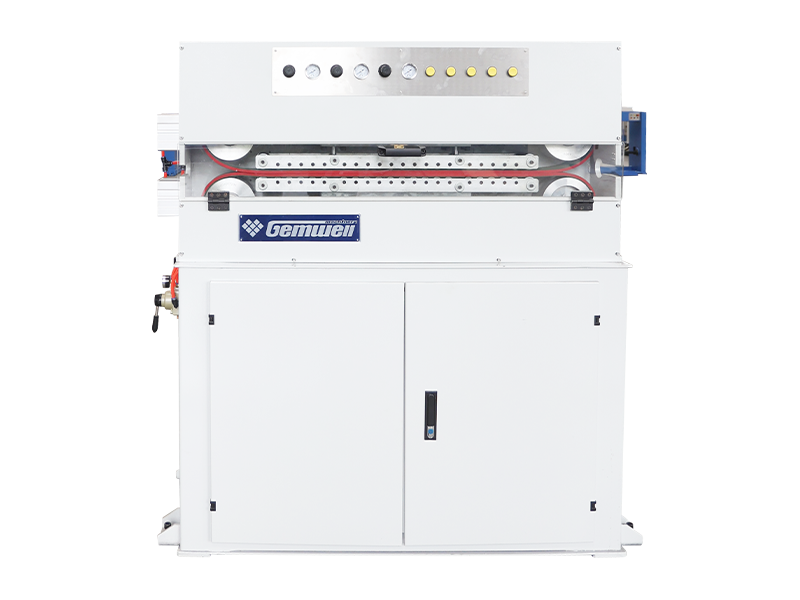

● Výkonný vlečný ovinovací stroj 1 jednotka

● Trojservomotorová páskacia hlava ovinovacieho stroja 2 1 jednotka

● Trojservomotorová páskacia hlava ovinovacieho stroja 3 1 jednotka

● Teleskopická rúra 1 ks

● Pneumatická trubica núteného chladenia 1 jednotka

● Kotúč remeňa typu Ø400 1 jednotka

● Ø500 riadkov poháňaného hriadeľa 1 jednotka

● Mierka priemeru 1 jednotka

● Atramentová tlačiareň 1 jednotka

● Riadiaci systém 1 jednotka


TECHNICKÉ ŠPECIFIKÁCIE

Typ štruktúry Aktívny typ ovinovacieho stroja s konštantným napätím/výkonového ovinovacieho stroja s tromi servopohybmi (patent č. 202122403949.4A)
Vhodný typ drôtu Používa sa hlavne pre vysokorýchlostné paralelné páry liniek prenosu signálu MINI-SAS, QSFP, tiež pre dátové linky, riadiace linky, špeciálne káble a iné ovíjanie drôtov.
Použiteľné materiály AL, MYLAR, MEDENÁ FÓLIA, PTFE atď.
Použiteľný priemer drôtu Optimálny rozsah:Ø0,4-1,5mm
Špecifikácia produktu Optimálny rozsah:Ø0,5*1,0-1,6*3,2mm
Maximálna rýchlosť MAX2500RPM (bez zaťaženia), skutočná rýchlosť spustenia je nastavená podľa požiadaviek na drôt
Rozsah rýchlosti drôtu 1-25 m/min, rozsah rýchlosti sa líši podľa typu drôtu.
Vonkajší priemer cievky pásky Optimálny rozsah: O.D. Ø180*Výška 100
Šírka pásky 1,5-15 mm
Vnútorný priemer cievky s páskou 30/50,8/76 univerzálny
Baliaca smola 3-30mm, nastavenie programu
Rozsah napätia 1N-30N/100g-3000g
Výkon hlavného motora 3KW servo pohybový motor
Tejpovacia sila 1,8 kW servomotor
Napnutie baliacej pásky 1,3 kW servomotor
Preberacia sila 0,4 kW servo prevodový motor
Výplatná sila Prevodový motor s výkonom 0,4 kW
Preberacia sila 0,8 kW servomotor krútiaceho momentu vinutia, beznapäťový tanečník
Výkon navíjania 0,4kW servo ovládač pohybu
Dĺžka pásky 1 kotúč 3 kotúče, bez prestrihnutia drôtu pri výmene kotúča
Kontrola pásky Automatické vypnutie, keď sa páska skoro vybije a zlomí.
Forma na balenie pásky Vnútorná forma pásky je upevnená na centrálnom potrubí, vonkajšia forma vodiaceho kolesa drôtu je upevnená na trubici na uloženie pásky. Obe formy sú výsuvné a pohyblivé.
Presnosť ovinovania páskou Tolerancia rozstupu: ± 1 %, tolerancia ťahu: ± 1 %.
Miera prekrývania 0-80%, nastavenie programu
Manažment vzorca Digitálna výroba, napätie, vonkajší priemer, stúpanie, S/Z, vzdialenosť riadkov, tlak vzduchu a ďalšie údaje môžu byť uložené do PLC.
Nastavenie napätia Napínacie prvky ovíjacej pásky/odvíjania/navíjania/ovíjania sú servomotory, proces SOP je uložený v PLC.
Bezpečnostná ochrana V súlade s normami CE, s automatickou detekciou a predikciou teploty/vibrácií/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné telo je staticky vyvážené a dynamicky vyvážené pre testovanie a korekciu. Pri behu má stroj malé vibrácie a nízky hlas. Vreteno nevytvára teplo pri dlhodobej nepretržitej vysokorýchlostnej prevádzke. Má vysokú efektivitu výroby a nákladovú efektívnosť.

● Stabilné napätie: Tri servomotory poskytujú energiu na presné ovládanie pohybu otočného rámu, zásobníka na páskový materiál a napínacieho tanečníka.

Rôzne ovplyvňujúce faktory, ako sú zmeny v priemere cievky materiálu alebo podložky a odpor vetra, sú eliminované, čo vedie k stabilnému napätiu.

● Presná výška tónu: Ak vezmeme hlavný navijak ako meradlo pohybu, hlavný navijak a každý otočný rám majú servopohybový ovládač na presné do seba zapadajúce ovládanie pohybu, takže pri akejkoľvek rýchlosti je možné dosiahnuť presný sklon ovíjania.

● Úspora práce: Na vstupnom konci drôtu každej baliacej hlavy je nainštalované upínacie zariadenie. Upínaciu silu je možné nastaviť bez poškodenia drôtu; drôt môže byť vytiahnutý v opačnom smere; Správa konfiguračného režimu, načítanie vzorca SOP jedným kliknutím, príprava na spustenie jedným kliknutím a spustenie jedným kliknutím; Zastavte a vypnite, keď je páska rozbitá / dokončená / odmeraná, inteligentné ovládanie, úspora pracovnej sily.

● Nízka poruchovosť: žiadny zberný krúžok, žiadna uhlíková kefa, okrem pravidelnej výmeny opotrebovaných častí vodiaceho valčeka pásky, nízka poruchovosť.

● Jednoduchá údržba: Pomocou riadenia zbernice Profinet, rýchleho prenosu signálu, nízkeho rušenia, diaľkovej detekcie porúch. Riešenie problémov a údržba sú k dispozícii bez ohľadu na to, či sa stroj nachádza v ktorejkoľvek krajine na svete, pokiaľ existuje komunikačná sieť, je možné poskytnúť rýchle služby údržby na diaľku.

Súvisiace Produkty
  • 0

    Doba založenia

  • 0

    Zastavaná plocha (m²)

  • 0

    Počet zamestnancov

  • 0+

    Duševné vlastníctvo

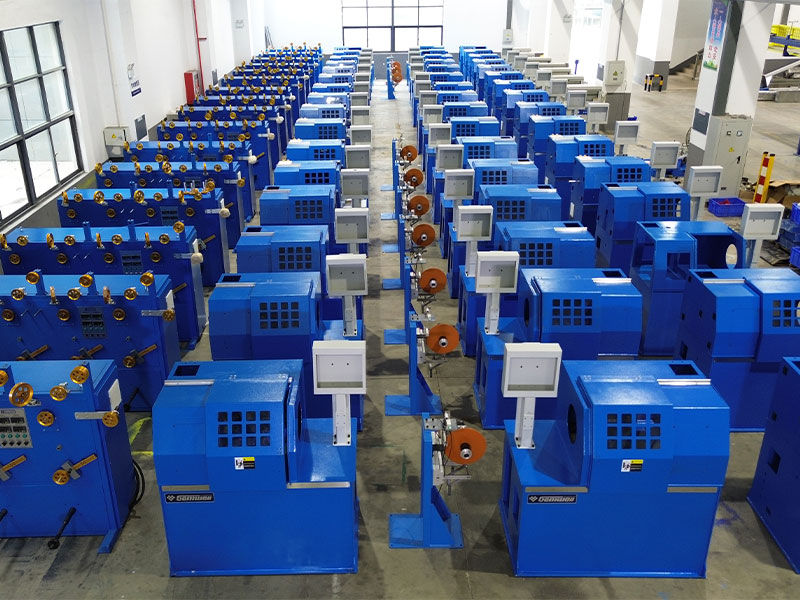

Vyspelá továreň, na ktorú sa môžete spoľahnúť
