Integrovaný typ zadnej skrútenej dvojice pre sieťový kábel Manufacturers

Späť na zoznam
Back Twist Pair Twisting Machine pre sieťový kábel

Integrovaný typ zadnej skrútenej dvojice pre sieťový kábel

V procese krútenia párov jadier je veľmi dôležitá presnosť rozstupu a tesnosť párového drôtu, ktoré majú významný vplyv na elektrické a fyzikálne vlastnosti hotového kábla. Tento stroj je vybavený nezávislým hnacím kolesom v otočnom uhlovom oblúku hlavnej otočnej časti. Sila motora otočného kolesa sa prenáša z vonkajšej strany uhlového oblúka dovnútra prostredníctvom mechanického prevodu v rotujúcom hlavnom hriadeli, čím sa predchádza nespoľahlivým faktorom spôsobeným tradičným prevodom typu uhlíkovej kefky. Okrem toho, navijakový motor a uhlový rotačný motor pracujú synchrónne prostredníctvom elektrického riadenia blokovania, čím sa dosahuje plynulé vysoko presné elektronické riadenie sklonu. Stúpanie krútenia je možné nastaviť digitálne a tvarovať stabilne a presne. Okrem toho spätné skrútenie využíva štruktúru rotujúceho uhla oblúka, ktorá transformuje tradičnú pasívnu rotáciu a vonkajšiu splietaciu silu na aktívnu rotáciu a splietanie dvoch jadrových drôtov pri kombinovanom pôsobení zadného krútenia a krútiacej sily. Vnútorné napätie krútením a vonkajšie napätie krútením sa navzájom rušia, takže rotačné napätie skrúteného výrobku zvnútra smerom von sa navzájom ruší na nulu. Po skrútení dva jadrové drôty tesne priliehajú bez medzier a sú prirodzene rovné a bez odrazovej sily. Udržiavanie stabilnej fyzickej štruktúry môže viesť k stabilnému elektrickému výkonu.

Dopyt +
PREV：Skrutkovací stroj so zadnou točenou dvojicou rozdeleného typu pre sieťový kábel
NEXT：Žiadny ďalší produkt
Product Details

KOMPONENTY

● Ø500 Horizontálna horná a dolná dvojvalcová portálová kolíska bez hriadeľa odvíjanie 2 jednotky
● Stojan na spätné otočenie 2 jednotky
● Ø500 Dvojitý skrúcač s konštantným napätím 1 jednotka
● Riadiaci systém 1 jednotka
● Periférne pomocné zariadenia je možné prispôsobiť.


TECHNICKÉ ŠPECIFIKÁCIE

Výplatná štruktúra Horizontálna horná a dolná dvojvalcová portálová kolíska bez hriadeľa odvíjanie, navliekací luk s dvojitým sklonom a spätným točením.
Štruktúra preberania Horizontálna portálová kolíska bez hriadeľa navíjanie, splietací luk s dvojitým rozstupom krútenia.

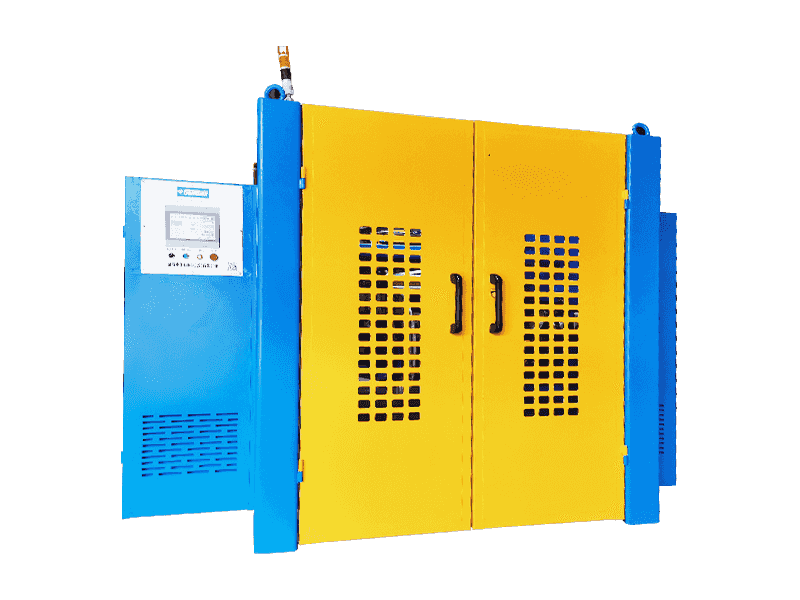

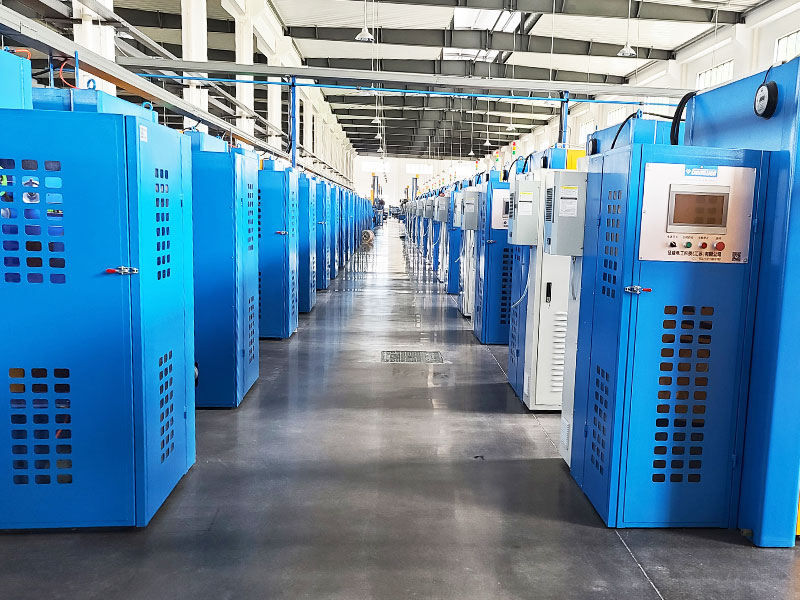

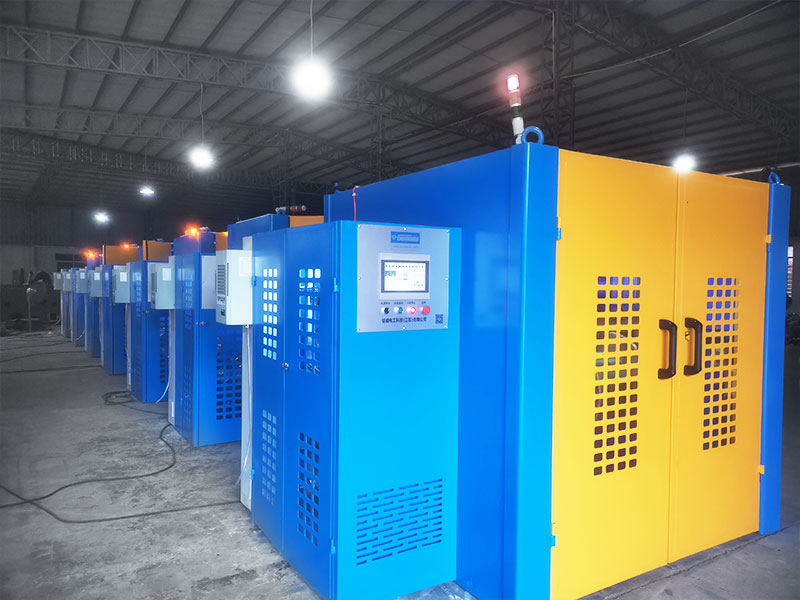

Celková konštrukcia stroja Odvíjanie zadného zákrutu a navíjanie prameňov sú usporiadané chrbtom k sebe s integrovanou štruktúrou. Odvíjacia aj navíjacia strana sú vybavené dvierkami pre odvíjacie a navíjacie operácie.
Vhodný typ drôtu Používa sa hlavne pre LAN CABLE CAT5, CAT5E, CAT6A, CAT7, CAT8 a iné vodiče, ale aj pre iné vodiče na prenos signálu, ktoré vyžadujú elektrické testovanie.
Špecifikácia jadrového drôtu Rozsah: Ø0,6-2,0 mm, mimo tohto rozsahu, je možné prispôsobiť
Vonkajší priemer lanka rozsah: Ø1,2-4,0 mm, mimo tohto rozsahu je možné prispôsobiť.
Stranding die Štandardná veľkosť OD formy je 25
Metóda spätného krútenia Dosiahnutie krútenia alebo predkrútenia, krútenie znamená, že oblúky odvíjacieho stroja a skrútený pár sa otáčajú v opačných smeroch; predbežné skrútenie sa vzťahuje na rovnaký smer otáčania odvíjacieho stroja a párového skrútenia a možno ho zvoliť na dotykovej obrazovke.
Pomer skrútenia/predkrútenia 0-120%, plynule a plynule nastaviteľné, nastavenie na dotykovej obrazovke, automatické ovládanie PLC, automatické sledovanie rýchlosti krútenia/spätného krútenia.
Smer splietania S/Z
Výplatná rýchlosť otáčania Skutočná rýchlosť spustenia sa nastavuje podľa požiadaviek rôznych druhov drôtov, maximálne 2 000 ot./min./4 000 ot./min. (bez zaťaženia).
Rýchlosť otáčania naberania Skutočná rýchlosť spustenia sa nastavuje podľa požiadaviek rôznych druhov drôtov, maximálne 2 000 ot./min./4 000 ot./min. (bez zaťaženia).
Rozsah rýchlosti drôtu Vzorec pre výpočet traťovej rýchlosti: Bow-twister rýchlosť x 2 x stúpanie / 1000 = m/min. Maximálna povolená rýchlosť je 100 m/min.
Stúpanie drôtu Optimálny rozsah: 5,0-50,0 mm, s presnosťou na jedno desatinné miesto, s plynule nastaviteľnou úrovňou, voliteľnou na dotykovej obrazovke.
Presnosť výšky tónu Presnosť rozstupu ± 0,3 mm pri výrobe s pevnou rýchlosťou, ± 0,5 mm pri spustení/vypnutí.
Materiál na lanko Štandardným použitým materiálom je oceľový pás 65Mn s keramickými očkami, ktorý je možné prispôsobiť na odľahčený luk z uhlíkových vlákien.
Výplatná sila luku Štandardná konfigurácia je 2-5,5 kW invertorový motor, ktorý je možné prispôsobiť aj pre servomotory.
Naberanie sily luku Štandardnou konfiguráciou je invertorový motor s výkonom 3,7 kW, ktorý je možné prispôsobiť aj pre servomotor.
Brzdenie na lanku Elektromagnetické brzdy

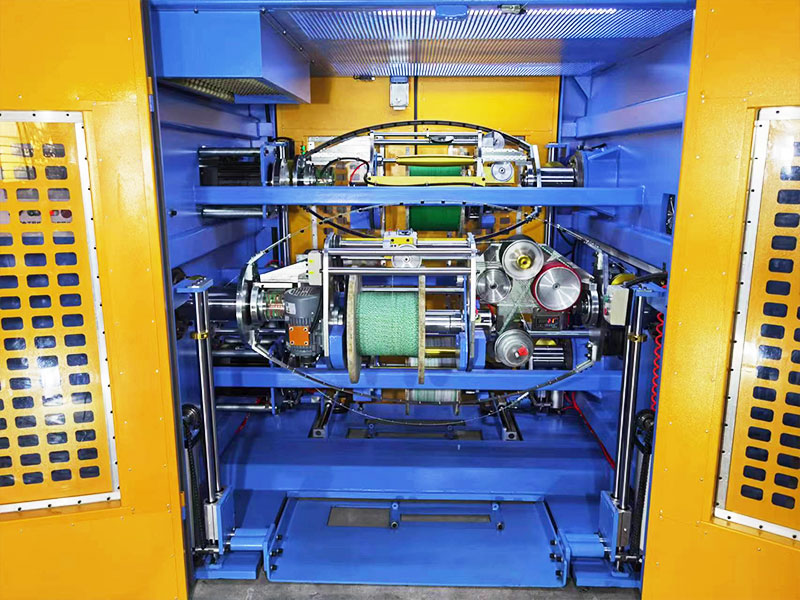

Typ navijaka V portálovej kolíske je zabudovaný dvojitý navijak kolesa
Priemer otočného kolesa Ø185, 5-drážkový pogumovaný hliníkový valec s hnacím valcom 5-drážkový delený hliníkový valec.
Sila hriadeľa Štandardná konfigurácia je 1,5 kW invertorový motor, ktorý je možné prispôsobiť aj pre servomotor.
Špecifikácia výplaty Model Ø500, kompatibilný s Ø400, nástrojové kolesá ABS.
Špecifikácia odberu Model Ø500 je kompatibilný s Ø400. ABS nástrojové kolesá
Vnútorný otvor navijaka Štandard je Ø56mm, iné veľkosti je možné prispôsobiť.
Zdvíhanie vretena navijaka Elektrické zdvíhanie, nakladanie na skateboard a vykladanie cievky.
Spôsob uťahovania kotúča Výkonná uťahovacia cievka zostavy elastického valca, uťahovacia sila>200 kg, so samosvornou ochranou, pneumatická uvoľňovacia cievka
Navíjacia hmotnosť MAX 300 kg
Výplatný výkon cievky Štandardná konfigurácia je 2-0,75 kW prevodový motor, ktorý môže byť tiež prispôsobený pre servomotor.
Výkon navíjacej cievky Štandardná konfigurácia je 0,75 kW prevodový motor, ktorý môže byť tiež prispôsobený pre servomotor.
Usporiadanie polohy navíjacieho drôtu Štandardom je 30 leštených tyčových traverzových hriadeľových jednotiek, ktoré je možné prispôsobiť pre rady ovládačov pohybu servopohonov.
Výkon usporiadania polohy drôtu 0,2 kW servo ovládač pohybu je možné prispôsobiť.
Detekcia úbytku materiálu na výplatu Alarm a automatické zastavenie, keď dôjde k vybitiu drôtu jadra/alarm a automatické zastavenie, keď sa drôt preruší.

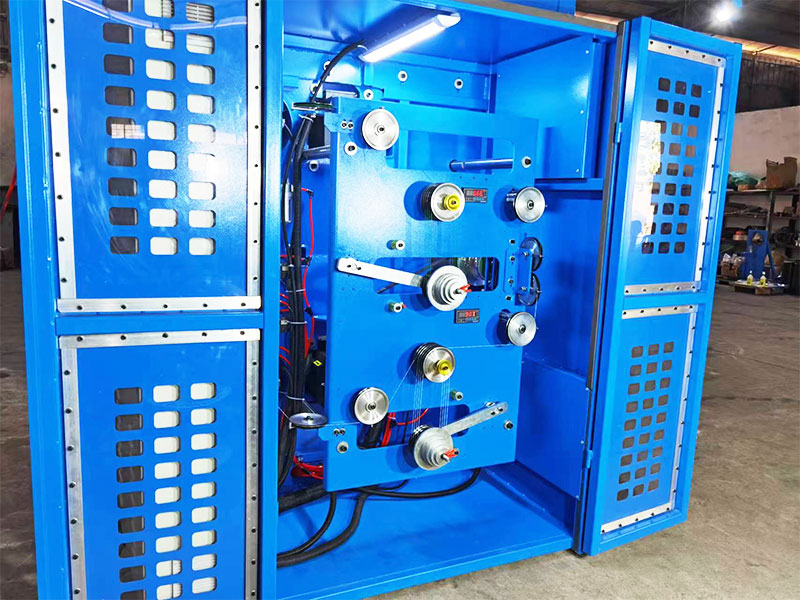

Napínací typ Štandardom je nastavenie napätia pohybom alebo pridaním vyvažovacích závaží, PID riadi rýchlosť odvíjania alebo navíjania alebo ho prispôsobuje na nastavenie napätia pomocou servomotora.
Rozsah napínacieho napätia 3N-30N/0,3kg-3kg/300g-3000g
Rozsah napínacieho napätia 5N-50N/0,5kg-5kg/500g-5000g
Presnosť napätia ± 25 g
Zobrazenie napätia Komunikačný digitálny snímač tlaku na displeji, alarm prekročenia napätia a automatické vypnutie.
Manažment vzorca Vlastný systém riadenia receptúry umožňuje privádzanie údajov, ako je napätie, teplota, vonkajší priemer, stúpanie, S/Z, vzdialenosť vinutia drôtu a barometrický tlak do PLC, čím podporuje zber a import údajov pre digitálnu výrobu.
Bezpečnostná ochrana Automatickú detekciu a predpoveď teploty / vibrácií / hluku / tlaku je možné prispôsobiť podľa štandardného dizajnu CE/CSA/UL.
Detekcia iskier Dá sa prispôsobiť na pridanie testera iskier
Normy napájania Štandardom je 3-fázové 380V/50Hz a napájanie je možné prispôsobiť pre rôzne krajiny a regióny.
Inteligentný softvér Prispôsobiteľné na pridanie softvéru s funkciou automatického priraďovania najlepšej výrobnej rýchlosti, aby sa súčasne dosiahla efektívnosť výroby a kvalita produktu.
Zariadenie na premazanie jadrového drôtu Zariadenie na mazanie jadrového drôtu je možné prispôsobiť a pridať. Izolačný jadrový drôt je potiahnutý prchavým mazacím olejom na zníženie trenia počas krútenia páru drôtu.




VLASTNOSTI PRODUKTU

● Vysoká rýchlosť: Vretenová skriňa je odľahčená a žíhaná, je odolná a nedeformuje sa. Otočný uholník je staticky vyvážený a dynamicky vyvážený pre testovanie a korekciu. Má malé vibrácie a nízku hlučnosť. Vreteno nevytvára teplo počas dlhodobých nepretržitých vysokorýchlostných operácií a rýchlosť otáčania vretena je vysoká.

● Menej obsadeného miesta: Prijíma integrovanú štruktúru, ktorá šetrí viac ako 50 % práce v porovnaní s tradičným strojom na krútenie zadných párov deleného typu.

● Stabilné napätie: Servomotor je možné prispôsobiť ako napínací prvok. Po nastavení celkového navíjacieho napätia sa inteligentne vypočíta odvíjacie napätie dvoch drôtov jadra a rýchlosť odvíjania a navíjania sú presne riadené ovládačom servopohybu, čím sa dosiahne stabilné napnutie.

● Presná výška tónu: Svetový výlučne „precízny prevodový mechanizmus externej sily a vnútorného hnacieho hriadeľa“ prenáša výkon motora mimo uhlového oblúka na koleso navijaka vo vnútri uhlového oblúka prostredníctvom zložitého mechanického prevodového mechanizmu. S hlavným navijakom ako meradlom pohybu si osvojte ovládače servopohybu pre uhol natočenia aj pre hlavný navijak, aby ste mohli presne ovládať pohyb reťaze a získali presný sklon pri akejkoľvek rýchlosti.

● Úspora práce: Vybavený flexibilným navliekačom, môže hladko prejsť cez otočný uzol uhlového oblúka a navliekanie môže byť dokončené za 1 minútu. Drôt je možné vytiahnuť v opačnom smere pomocou ovládacieho panela, čím sa ušetrí práca.

● Inteligentné: Správa režimu distribúcie, vyhľadávanie receptov SOP jedným kliknutím, príprava na spustenie jedným kliknutím, spustenie jedným kliknutím; dynamická spätná väzba výšky krútenia, pomer spätného krútenia, detekcia chyby/detekcia odpojenia/zastavenie pri dosiahnutí merača, inteligentný ovládací panel

● Nízka poruchovosť: Všetky komponenty elektrického ovládania v upínacom oblúku sú všetky nainštalované na kolíske a všetky signály sú elektricky ovládané v uzavretej slučke vo vnútri spleteného oblúka. Zberný krúžok uhlíkovej kefky poskytuje iba trojfázovú energiu do vnútra lankového oblúka bez vysielania signálov, aby sa predišlo zlému kontaktu, rušeniu a nízkej poruchovosti.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť, aby získali riadenie zbernice Profinet, ktoré zaisťuje rýchly prenos signálu a nízke rušenie.

Riešenie problémov a údržba sú k dispozícii bez ohľadu na umiestnenie stroja v ktorejkoľvek krajine alebo oblasti na celom svete, pokiaľ existuje komunikačná sieť, potom je možné rýchlo poskytnúť služby zisťovania porúch, odstraňovania porúch a údržby.
