Aktívny páskovací stroj Servo Spit pre ultrajemný drôt Manufacturers

Späť na zoznam
Stroj na páskovanie drôtov Servo Spit Active Type

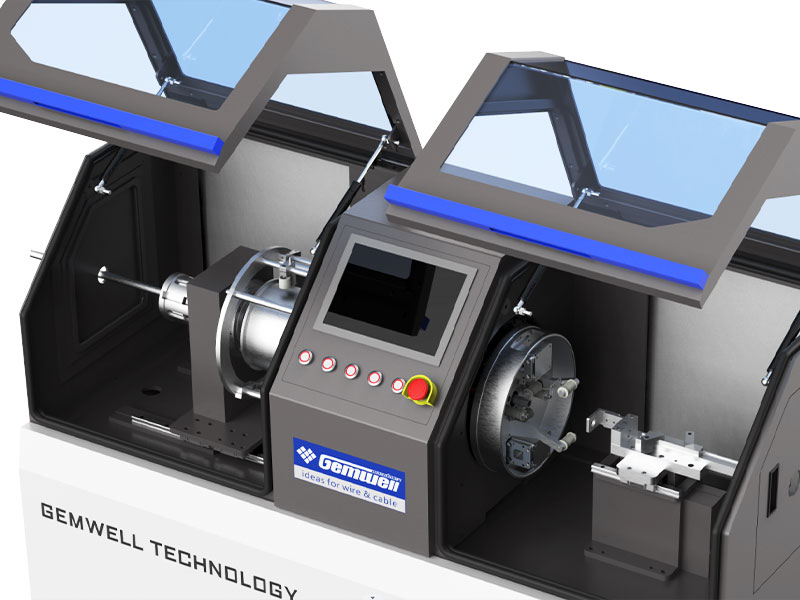

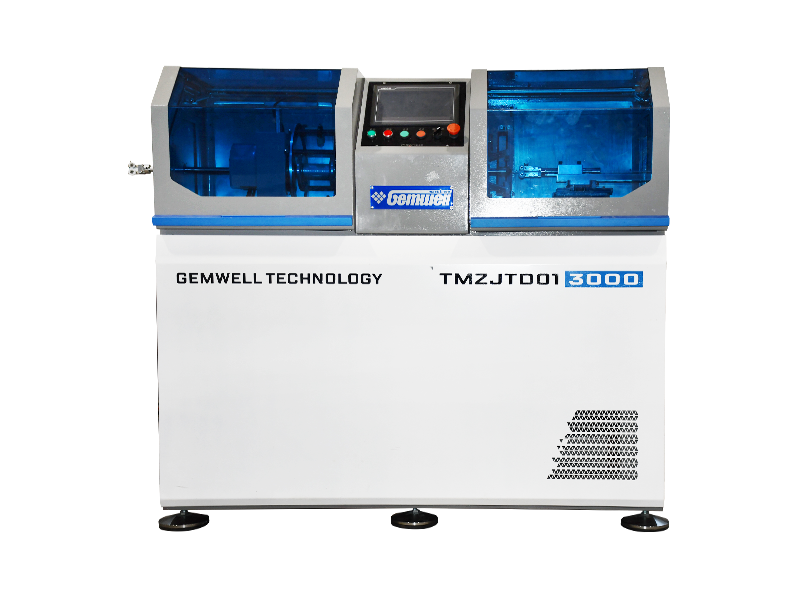

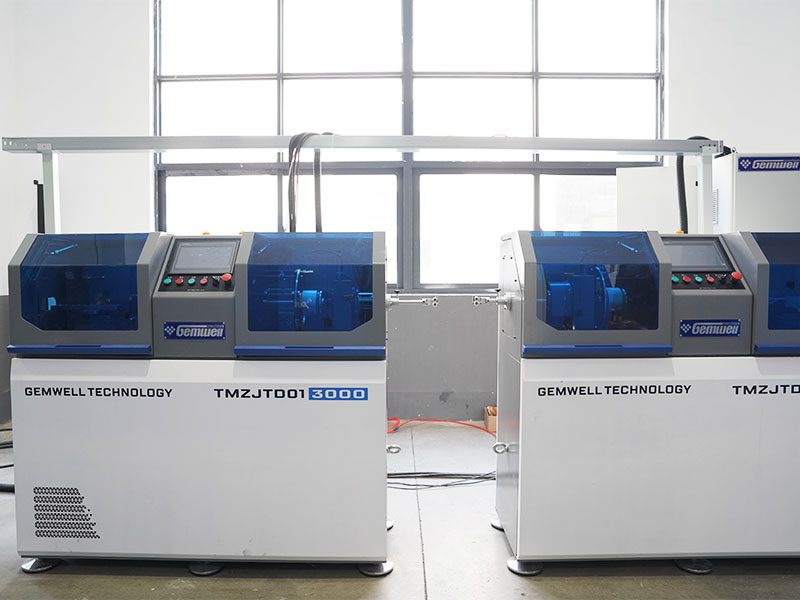

Aktívny páskovací stroj Servo Spit pre ultrajemný drôt

Ultrajemné drôty sa používajú v rôznych oblastiach, ako sú mobilné telefóny, notebooky, iPady, zdravotníctvo, vojenstvo, letectvo, mikrokoaxiálne vedenia atď. Drôty so špecifikáciou AWG36 alebo vyššou sa vyznačujú malým priemerom vodiča, nízkou pevnosťou v ťahu a úzkou šírkou obalového materiálu. Pri výrobe balenia a navíjania materiálu pásky na vonkajší povrch materiálu vodiča si proces balenia vyžaduje extrémne nízke napätie balenia. Stabilita rozstupu pásky, napätie pásky, napätie drôtu jadra výrazne prispieva ku kvalifikácii impedancie kábla, útlmu, straty spätného toku a niektorých ďalších testovacích indexov. Ovinovacie stroje s vynikajúcim výkonom dokážu nielen produkovať vysokokvalitný ultrajemný drôt, ale dosahovať aj vyššie výrobné výnosy, čím určujú úroveň postavenia na trhu a trhovú konkurencieschopnosť výrobcov drôtov. Za posledných 20 rokov sa GEMWELL venuje výskumu a inováciám ovinovacích strojov. Vďaka neustálym vylepšeniam a upgradom sa GEMWELL Servo Spit páskovací stroj pre ultrajemný drôt ukázal ako lepšia voľba na nahradenie tradičných modelov a procesov ovinovacích strojov. Nasledujúca konfigurácia je pre štandardné nastavenie dvoch lepiacich hláv. Používatelia môžu zvýšiť alebo znížiť počet baliacich hláv podľa rôznych procesov výroby káblov. Špecifikácie a typy navíjania, odvíjania a navijaka môžu byť tiež prispôsobené a upravené podľa rôznych špecifikácií priemeru drôtu.

Dopyt +
PREV：Žiadny predchádzajúci produkt
NEXT：Aktívny páskovací stroj Servo Spit pre paralelný párový signálny drôt
Product Details

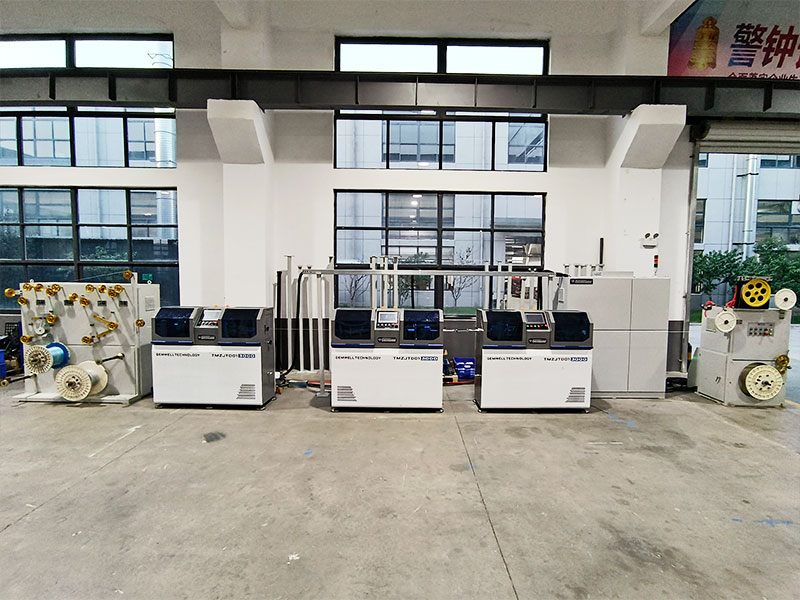

KOMPONENTY

● Ø300 príkon 1 jednotka
● Napínací stojan 1 jednotka
● Aktívna ovinovacia hlava typu Spit 1 1 jednotka
● Meradlo priemeru
● Aktívna ovinovacia hlava typu Spit 2 1 jednotka
● Meradlo priemeru
● Kotúč remeňa typu Ø300 1 jednotka
● Tester iskier
● Navíjací stroj typu Ø300 hriadeľa 1 jednotka
● Riadiaci systém 1 jednotka


TECHNICKÉ ŠPECIFIKÁCIE

Typ štruktúry Dvojkolesový prítlačný valčekový ovíjací stroj s konštantným napätím/aktívny ovinovací stroj (patent č. CN114649118A)
Vhodný typ drôtu Používa sa hlavne pre jemné koaxiálne vedenie, jemné signálne vedenie, možno ho použiť aj pre jemné vysokorýchlostné prenosové vedenia, ovládacie vedenia, špeciálne káble a iné okrúhle drôtené baliace a baliace pásky.
Použiteľné materiály AL, MYLAR, MEDENÁ FÓLIA, PTFE atď.
Použiteľný priemer drôtu Optimálny rozsah:Ø0,2-1,5mm
Špecifikácia produktu Optimálny rozsah:Ø0,3-2,0mm
Maximálna rýchlosť MAX2500RPM (bez zaťaženia), skutočná rýchlosť spustenia je nastavená podľa požiadaviek na drôt
Rozsah rýchlosti drôtu 0,5-10 m/min, rozsah rýchlosti sa líši podľa rôznych typov drôtov.
Vonkajší priemer cievky s páskou Optimálny rozsah:Ø100*100
Šírka pásky 1,5-10 mm
Vnútorný priemer cievky s páskou 30 mm
Baliaca smola 0,5-10mm, nastavenie programu
Rozsah napätia 5N-50N/500g-5000g
Výkon hlavného motora 3KW servo pohybový ovládač
Tejpovacia sila Servomotor 0,2 kW
Napnutie baliacej pásky 1,8 kW servomotor
Preberacia sila 400-kolesový páskový traktor, 0,4kW servomotor
Výplatná sila Prevodový motor s výkonom 0,4 kW
Preberacia sila 0,4kW servomotor
Výkon navíjania 0,4kW servo ovládač pohybu
Dĺžka pásky 1 kotúč 3 kotúče, bez prestrihnutia drôtu pri výmene kotúča
Kontrola pásky Automatické vypnutie, keď sa páska skoro vybije a zlomí.
Forma na balenie pásky Vnútorná forma pásky je upevnená na centrálnom potrubí, vonkajšia forma vodiaceho kolesa drôtu je upevnená na trubici na uloženie pásky. Obe formy sú výsuvné a pohyblivé.
Presnosť ovinovania páskou Tolerancia rozstupu: ± 1 %, tolerancia ťahu: ± 1 %.
Miera prekrývania 0-80%, nastavenie programu
Manažment vzorca Digitálna výroba, napätie, vonkajší priemer, stúpanie, S/Z, vzdialenosť riadkov, tlak vzduchu a ďalšie údaje môžu byť uložené do PLC.
Nastavenie napätia Napínacie prvky obaľovania/odvíjania/navíjania/balenia sú servomotory, proces SOP je uložený v PLC.
Bezpečnostná ochrana Vyhovuje norme CE, s automatickou detekciou a predikciou teploty/vibrácií/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné telo je staticky vyvážené a dynamicky vyvážené pre testovanie a korekciu. Pri behu má stroj malé vibrácie a nízky hlas. Vreteno nevytvára teplo pri dlhodobej nepretržitej vysokorýchlostnej prevádzke. Má vysokú efektivitu výroby a nákladovú efektívnosť.

● Stabilné napätie: Na vyťahovanie pásu z kotúča rovnomernou rýchlosťou sa používa dvojkolesový valček, aby sa eliminovali zmeny napätia spôsobené zmenami vonkajšieho priemeru zásobníka pásky. Napätie ovinutia sa dosiahne riadením vonkajšieho priemeru hotového kábla, to znamená, že čím väčšie je napätie, tým menší je vonkajší priemer; čím menšie je napätie, tým väčší je vonkajší priemer. Po dvojkolesovom hnacom valci prechádza páska iba cez dva navíjacie valčeky, ktoré sú veľmi blízko stredovej osi otáčania, aby sa navinuli priamo na drôt. Preto môžu byť eliminované rôzne ovplyvňujúce faktory, ako je odstredivá sila a odpor vetra, čo vedie k stabilnému napätiu.

● Presná výška tónu: Ak vezmeme hlavný navijak ako meradlo pohybu, hlavný navijak a každý otočný rám majú servopohybový ovládač na presné do seba zapadajúce ovládanie pohybu, takže pri akejkoľvek rýchlosti je možné dosiahnuť presný sklon ovíjania.

● Úspora práce: Na vstupnom konci drôtu každej baliacej hlavy je nainštalované upínacie zariadenie. Upínaciu silu je možné nastaviť bez poškodenia drôtu; drôt môže byť vytiahnutý v opačnom smere; Správa konfiguračného režimu, načítanie vzorca SOP jedným kliknutím, príprava na spustenie jedným kliknutím a spustenie jedným kliknutím; Zastavte a vypnite, keď je páska rozbitá / dokončená / odmeraná, inteligentné ovládanie, úspora pracovnej sily.

● Nízka poruchovosť: žiadny zberný krúžok, žiadna uhlíková kefa, okrem pravidelnej výmeny opotrebiteľných dielov - valčeka na vedenie pásky, nízka poruchovosť.

● Jednoduchá údržba: Pomocou riadenia zbernice Profinet, rýchleho prenosu signálu, nízkeho rušenia, diaľkovej detekcie porúch. Riešenie problémov a údržba sú k dispozícii bez ohľadu na to, či sa stroj nachádza v ktorejkoľvek krajine na svete, pokiaľ existuje komunikačná sieť, je možné poskytnúť rýchle služby údržby na diaľku.
