Stroj na lepenie drôtov s tromi servami aktívneho typu

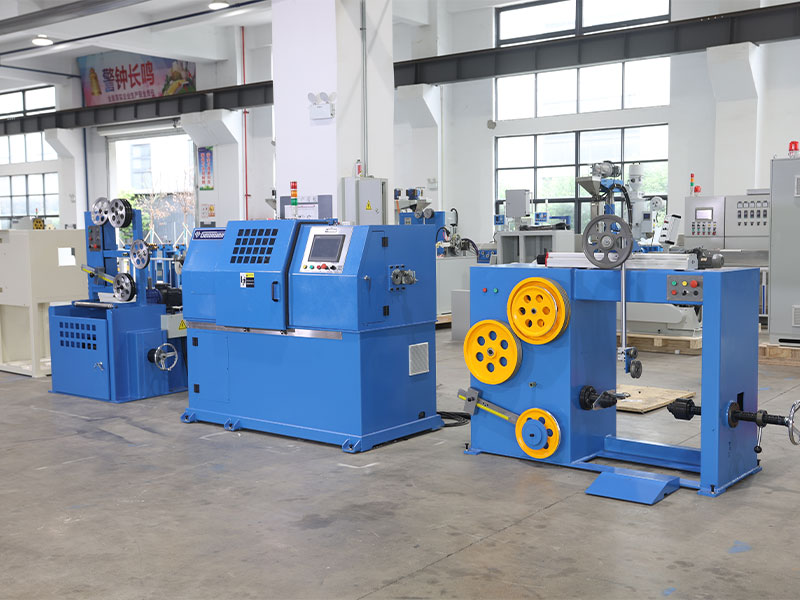

Aktívny typ páskovacieho stroja s tromi servami pre dátový kábel novej energie

V posledných rokoch sa výrazne vyvinuli nové energetické vozidlá, ktoré sa vyznačujú výrazným zvýšením podielu elektronických zariadení v automobiloch. Tento trend umožnil pridanie ďalších funkcií, ako je ovládanie motora, systémy ABS, bezpečnostné airbagy, inteligencia AI a multimediálna elektronika, čím sa zvyšuje bezpečnosť, komfort, inteligencia, energetická účinnosť, spoľahlivosť a pohodlie automobilov a zároveň sa znižujú emisie. V reakcii na tento trend sú na zbernicový systém kladené stále väčšie nároky, aby sa zabezpečil spoľahlivý prenos komunikačných dát medzi rôznorodým spektrom riadiacich jednotiek. Najmä bezpečnosť systémov riadených cez zbernicové systémy ako Controller Area Network (CAN) alebo FlexRay je kľúčová a musí spĺňať špecifikácie vysokej elektromagnetickej kompatibility. Automobilové dátové spojovacie káble ako hlavný nosič signálov vyžadujú vyšší výkon: rýchlejšie prenosové rýchlosti, deterministické oneskorenie a odolnosť voči chybám. Automobilové dátové káble využívajú štruktúru krútenej dvojlinky, ktorá umožňuje rýchly prenos dát (zbernica CAN: 1 Mbit/s; zbernica FlexRay: 10 Mbit/s) s deterministickou latenciou a vysokou spoľahlivosťou. Vzhľadom na hrúbku a tvrdosť tieniaceho materiálu pre dátové vodiče pre automobilový priemysel je náročné vykonať proces balenia, čo si vyžaduje použitie baliaceho stroja so stabilným a požadovaným výkonom. S viac ako 20 rokmi vlastných výrobných skúseností sa GEMWELL zameriava na vývoj a inovácie baliacich strojov. Vďaka neustálemu zlepšovaniu a modernizácii sa GEMWELL Three Servos Active Type Taping Machine for New-Energy Cata Cable stal lepšou voľbou pre mnohé renomované spoločnosti v odvetví nových energetických dátových drôtov. Nasledujúca konfigurácia je pre štandardné nastavenie s jednou páskovacou hlavou, používatelia môžu zvýšiť počet ovíjacích hláv na základe rôznych procesov. Špecifikácie a typy navíjania, odvíjania a navijaka môžu byť tiež prispôsobené podľa rôznych požiadaviek na priemer drôtu.

Dopyt +
PREDCHÁDZAJÚCE:Páskovací stroj s tromi servami aktívneho typu pre ultrajemný drôt
ĎALŠIE:Páskovací stroj s tromi servami aktívneho typu pre fázovo stabilný kábel
Produkt Podrobnosti

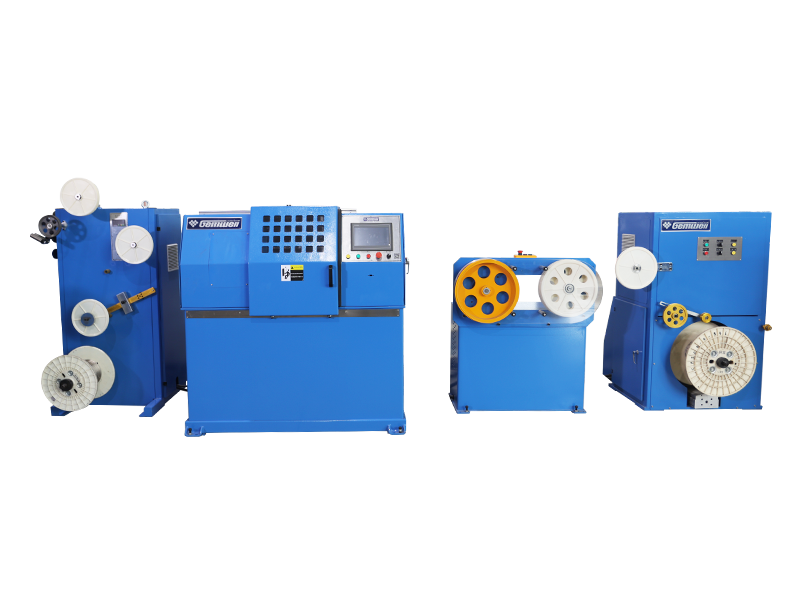

KOMPONENTY

● Ø630 príkon 1 jednotka
● Napínací stojan 1 jednotka
● Páskacia hlava trojservosilového ovinovacieho stroja 1 jednotka
● Ø400 dvojitý hriadeľ kolesa 1 jednotka
● Navíjací stroj Ø630 1 jednotka
● Riadiaci systém 1 jednotka


TECHNICKÉ ŠPECIFIKÁCIE

Typ štruktúry Aktívny typ ovinovacieho stroja s konštantným napätím/výkonového ovinovacieho stroja s tromi servopohybmi (patent č. 202122403949.4A)
Vhodný typ drôtu Používa sa hlavne v nových energetických automobilových drôtových dátových vedeniach, tiež pre riadiace vedenia, špeciálne káble a iné okrúhle drôtené baliace a baliace pásky.
Použiteľné materiály AL, MYLAR, MEDENÁ FÓLIA, PTFE, PI atď.
Použiteľný priemer drôtu Optimálny rozsah:Ø0,8-4mm
Špecifikácia produktu Optimálny rozsah:Ø1,0-5mm
Maximálna rýchlosť MAX2000RPM (bez zaťaženia), skutočná rýchlosť spustenia je nastavená podľa požiadaviek na drôt
Rozsah rýchlosti drôtu 1-15m/min, rozsah rýchlosti sa líši podľa typu drôtu.
Vonkajší priemer cievky s páskou Ovinutá otočka sa používa pre plechový aj axiálny typ, O.D. Ø300*Výška 120
Šírka pásky 3-30 mm
Vnútorný priemer cievky s páskou Univerzálny 50,8/76
Baliaca smola 1-30mm, nastavenie programu
Rozsah napätia 0,5N-30N/500g-10000g
Výkon hlavného motora 3KW servomotor
Tejpovacia sila 1,8 kW servomotor
Napnutie baliacej pásky 1,8 kW servomotor
Prevzatie sily 0,4 kW servo prevodový motor
Výplatná sila Prevodový motor s výkonom 0,75 kW
Prevzatie sily 1,3KW servomotor krútiaceho momentu vinutia, beznapäťový tanečník
Výkon navíjania 0,4kW servo ovládač pohybu
Dĺžka pásky 400 mm, bez prestrihnutia drôtu pri výmene cievky
Kontrola pásky Automatické vypnutie, keď sa páska skoro vybije a zlomí.
Forma na balenie pásky Vnútorná forma pásky je upevnená na centrálnom potrubí, vonkajšia forma vodiaceho kolesa drôtu je upevnená na trubici na uloženie pásky. Obe formy sú výsuvné a pohyblivé.
Presnosť ovinovania páskou Tolerancia rozstupu: ± 1 %, tolerancia ťahu: ± 1 %.
Miera prekrývania 0-80%, nastavenie programu
Manažment vzorca Digitálna výroba, napätie, vonkajší priemer, stúpanie, S/Z, vzdialenosť riadkov, tlak vzduchu a ďalšie údaje môžu byť uložené v PLC.
Nastavenie napätia Napínacie prvky ovíjacej pásky/odvíjania/navíjania/ovíjania sú servomotory, proces SOP je uložený v PLC.
Bezpečnostná ochrana V súlade s normami CE, s automatickou detekciou a predikciou teploty/vibrácií/hluku/tlaku.




VLASTNOSTI PRODUKTU

● Vysoká produktivita: Otočné telo je staticky vyvážené a dynamicky vyvážené pre testovanie a korekciu. Pri behu má stroj malé vibrácie a nízky hlas. Vreteno nevytvára teplo pri dlhodobej nepretržitej vysokorýchlostnej prevádzke. Má vysokú efektivitu výroby a nákladovú efektívnosť.

● Stabilné napätie: Tri servomotory poskytujú energiu na presné ovládanie pohybu otočného rámu, zásobníka na páskový materiál a napínacieho tanečníka.

Rôzne ovplyvňujúce faktory, ako sú zmeny v priemere cievky materiálu alebo podložky a odpor vetra, sú eliminované, čo vedie k stabilnému napätiu.

● Presná výška tónu: Ak vezmeme hlavný navijak ako meradlo pohybu, hlavný navijak a každý otočný rám majú servopohybový ovládač na presné do seba zapadajúce ovládanie pohybu, takže pri akejkoľvek rýchlosti je možné dosiahnuť presný sklon ovíjania.

● Úspora práce: Na vstupnom konci drôtu každej baliacej hlavy je nainštalované upínacie zariadenie. Upínaciu silu je možné nastaviť bez poškodenia drôtu; drôt môže byť vytiahnutý v opačnom smere; Správa konfiguračného režimu, načítanie vzorca SOP jedným kliknutím, príprava na spustenie jedným kliknutím a spustenie jedným kliknutím; Zastavte a vypnite, keď je páska rozbitá / dokončená / odmeraná, inteligentné ovládanie, úspora pracovnej sily.

● Nízka poruchovosť: žiadny zberný krúžok, žiadna uhlíková kefa, okrem pravidelnej výmeny opotrebiteľných dielov - valčeka na vedenie pásky, nízka poruchovosť.

● Jednoduchá údržba: Pomocou riadenia zbernice Profinet, rýchleho prenosu signálu, nízkeho rušenia, diaľkovej detekcie porúch. Riešenie problémov a údržba sú k dispozícii bez ohľadu na to, či sa stroj nachádza v ktorejkoľvek krajine na svete, pokiaľ existuje komunikačná sieť, je možné poskytnúť rýchle služby údržby na diaľku.
