Linka na vytláčanie izolácie žilového drôtu LSZH/XLPE/TPE/TPU Manufacturers

Späť na zoznam
Linka na vytláčanie izolácie drôtu s pevným jadrom

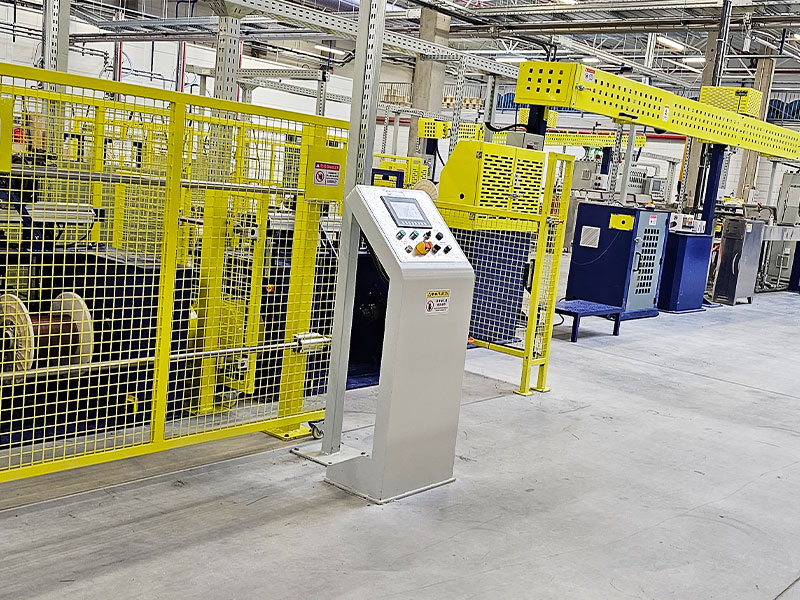

Linka na vytláčanie izolácie žilového drôtu LSZH/XLPE/TPE/TPU

Linka na vytláčanie izolácie jadra drôtu LSZH/XLPE/TPE/TPU je neštandardné zariadenie s prispôsobením. Hlavný model stroja je vo všeobecnosti 30-65 mm. Je vhodný na vytláčanie s plným jadrom elektronických drôtov, drôtov spomaľujúcich horenie, napájacích káblov a iných drôtov. Vyššie uvedené extrúzne materiály majú vysokú viskozitu, zlú tekutosť a veľký odpor. Preto je tlak vo vnútri valca skrutky a hlavy stroja počas výroby extrúzie silný. Silný tlak vedie k vysokým teplotám. Vysoké teploty spôsobia rozklad a starnutie materiálov. Zostarnuté materiály budú vo forme malých pevných častíc pokrytých na povrchu drôtu, je ľahké vytvárať miesta rozpadu iskier, ktoré spôsobujú chyby produktu. Požadovaný extrudér izolácie drôtu s nulovým dymom a nulovým halogénom má nasledujúce charakteristiky: veľký výkon hlavného pohonu motora, dostatočné chladenie skrutky a valca, dobrá regulácia teploty, dobrá tekutosť prietokového kanála formy bez stôp po uzavretí formy, stabilná tolerancia priemeru drôtu a hladký povrch bez častíc, stabilné odvíjanie a naberacie napätie a vysoká efektivita výroby. Rôzni používatelia budú mať pri objednávaní tohto zariadenia rôzne potreby. Naša spoločnosť môže podporovať personalizované prispôsobenie podľa potrieb používateľov. Pokiaľ ide o hardvér, môžeme používateľom poskytnúť rôzne modely a značky základného príslušenstva, z ktorých si môžu vybrať. V oblasti softvéru elektrického ovládania vieme poskytnúť aj ekonomické a praktické alebo pokročilé metódy elektrického ovládania. V dôsledku rôznych celkových konfigurácií sa cena tohto stroja tiež veľmi líši. Preto je hlavným faktorom, ktorý určuje cenu tohto stroja, nastavenie úrovne konfigurácie produktu používateľa. Navyše, pretože tento produkt je neštandardizované prispôsobené zariadenie s iba malou sériou výroby, trvá dlhšie obdobie na návrh, výrobu, inštaláciu a ladenie. Používatelia si musia rezervovať dostatočný počet obstarávacích cyklov, aby dosiahli požadované dodanie produktu.

Dopyt +
PREV：Žiadny predchádzajúci produkt
NEXT：Linka na vytláčanie izolácie žilového drôtu z PVC/PE/PP/PU
Product Details

KOMPONENTY

● Výplatný stojan
● Stojan na narovnanie

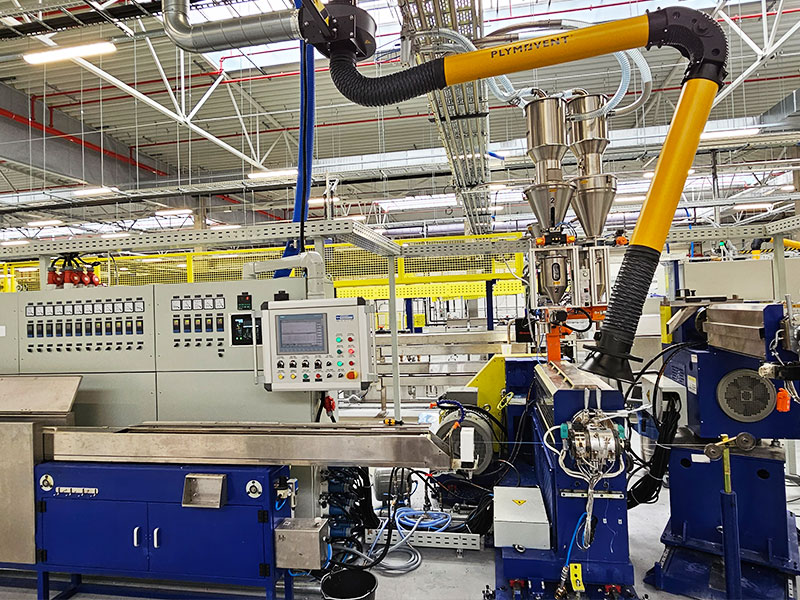

● Hlavný extrudér
● Hlava extrudéra
● Stroj na sušenie materiálu
● Pohyblivý žľab s konštantnou teplotou
● Nádrž na chladiacu vodu
● Tryska na fúkanie vzduchu
● Capstan
● Stojan na akumuláciu drôtov
● Počítadlo metrov
● Laserový merač priemeru
● Vysokofrekvenčný tester iskier

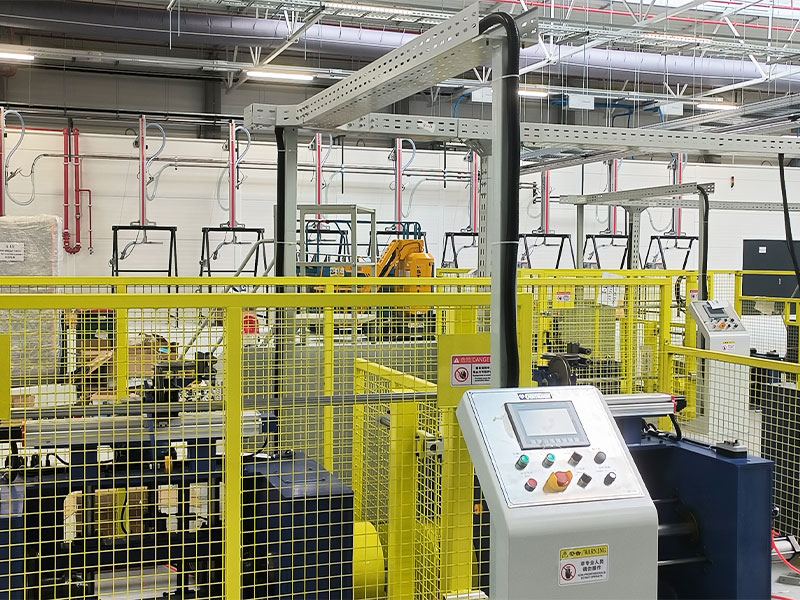

● Naberanie
● Ovládacia skrinka elektriny
● Nasledujú vlastné možnosti
● Predhrievač
● Vstrekovací stroj
● Tlačiareň
● BY-PASS vypúšťací ventil materiálu
● Vákuové zariadenie
● Sušička s kŕmnym zásobníkom
● Detektor hrudiek
● Vodné elektrostatické kondenzátory
● Merač excentricity
● Elektronický billboard
● Ďalšie periférne pomocné zariadenia je možné prispôsobiť a pridať.


TECHNICKÉ ŠPECIFIKÁCIE

Hlavné technické parametre 30 25 typ 35 25 typ Typ 40-30 Typ 45＋35 Typ 50-35 Typ 60-40 Typ 70-40 Typ 80-40
Vhodný typ drôtu Vhodné pre vysokofrekvenčné drôty, dátové káble, UL elektronické drôty, stavebné elektroinštalácie BV/BVR, napájacie káble, automobilové drôty a iné drôty z medeného drôtového vodiča s pevným vytláčaním izolácie
Rozsah vodičov pre americký štandard AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Rozsah priemerov vodičov Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81 mm Ø0,25-1,02 mm Ø0,32-1,63 mm Ø0,40-2,59 mm AWG18-5 AWG12-2
Rozsah oblasti vodiča 0,01 - 0,15 m² 0,02-0,35 m² 0,03 - 0,75 m² 0,1 - 1,5 m² 0,2-2,5 m² 0,5-6,0 m² 1,02-4,62 mm Ø2,05-6,54 mm
Vonkajší priemer extrúzie Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8mm Ø0,7-2,3 mm Ø0,8-2,8mm Ø1,2-3,8 mm 1-16 m² 3,5 - 35 m²
Rozsah rýchlosti drôtu 15-150 m/min 20-200 m/min 30-300 m/min 40-400 m/min 50-500 m/min 60-600 m/min Ø1,8-6,0mm Ø3,0-8,0mm
Štruktúra stroja Zoberte hlavu extrudéra ako centrálnu os, všetky časti od odvíjania po naberanie sú lineárne rozdelené. Štandardná vytláčacia linka má stredovú výšku 1 meter a celkovú dĺžku 20-25 metrov
Typ výplaty Bezhriadeľový aktívny odvíjací stojan, elektrické zdvíhanie, pneumatické uťahovanie, iné typy, ako je odvíjanie letákov, odvíjanie typu hriadeľa, odvíjanie typu trecieho napätia a iné aktívne alebo pasívne odvíjacie stojany.
Špecifikácie výplaty Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Výplatná sila 3,7 kW 5,5 kW 7,5 kW
Typ výplatného napätia Posunutím alebo pridaním/odstránením blokov protizávažia upravte napätie a možno ho tiež prispôsobiť na nastavenie napätia pomocou servomotora.
Stojan na narovnanie 5-kolesový stojan na vyrovnávanie vodičov, vonkajší priemer kolesa na vyrovnávanie vodičov je Ø60, jednodrážkový, so skrinkou na náradie.
Typ predhrievača Predhrievač vodičov pre medené drôty, predhrievač teplovzdušných vodičov v uzavretej rúre alebo ako predhrievač s priamym prietokom je možné prispôsobiť.
Výkon predhrievača vodiča 3 KVA 5 KVA 8 KVA 10 KVA
Výstup materiálu extrudéra 20 kg/h 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h 130 kg/h 150 kg/h
Výkon extrudéra 11 kW 15 kW 22 kW 30 kW 37 kW 55 kW
Parametre skrutiek L/D pomer 28:1, kompresný pomer: skrutka s jedným závitom LSZH1.2 / skrutka s jedným závitom XLPE3.0 / skrutka s dvojitým závitom TPE2.9 / skrutka s dvojitým závitom TPU2.9 Pomer L/D je 26:1 a materiál skrutky je 38CrMoAlA vyrobený v Číne a je možné ho prispôsobiť.
Typ vykurovania Hliníkové vyhrievacie krúžky pre telo, medené vyhrievacie krúžky pre krk, kremenné vyhrievacie trubice pre svorky/hlavy/matrice extrudéra.
Regulácia teploty Telo3 svorka1 krk1 hlava1 matrica1 Telo4 svorka1 krk1 hlava1 matrica1
Vykurovací výkon 4 kW 6 kW 8 kW 9 kW 10 kW 14 kW 18 kW 22 kW
Chladenie suda 3-sekčný radiálny ventilátor 4-sekčný odstredivý ventilátor ＋ špirálová medená rúrka na cirkuláciu vody
Sušička s kŕmnym zásobníkom 12 kg 25 kg 50 kg
Voštinový tanier Stroj je vyrobený z nehrdzavejúcej ocele 316 bez galvanického pokovovania. Má vnútorne vedenú prietokovú štruktúru s prietokovými otvormi prepojenými skosením bez slepých rohov. Voštinová doska a príruba sú utesnené kužeľovým tmelom, aby sa zabránilo úniku.
Typ hlavy Autocentrovacia hlava extrudéra typu U7, rovnomerný pohyb vonkajšieho bežca s nízkym tlakom s hlbokou drážkou, je možné prispôsobiť rôznymi štruktúrami, ako sú jednovrstvové / dvojvrstvové / jednoduché vstrekovacie pásy / dvojité vstrekovacie pásy atď., Nastaviteľné a iné typy (automatické centrovanie mikro nastaviteľné) môžu byť tiež prispôsobené.
Značka hlavy Hlava stroja je vyrobená v Číne a môže byť prispôsobená iným značkám, ako sú EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existujú dve polovice svorky hlavy stroja s dvoma synchronizovanými súpravami skrutiek a skrutiek. Môže byť zahrnutý jednosmerný kľúč a iné typy svoriek hlavy stroja môžu byť prispôsobené.
Vyrovnávanie hlavy Prijatím konštrukcie s dvojitým polohovacím kolíkom s prírubou hlavy zostáva výška hlavy nezmenená po dlhú dobu.
Pohyblivý žľab Pohyblivý žľab s konštantnou teplotou, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Nádrž na chladiacu vodu 5 metrová jednovrstvová nádrž v tvare U 10 metrov jednovrstvová nádrž v tvare písmena U, obehový vodný chladiaci systém, bez chladiča vody. Celá nádrž je vyrobená z materiálu SUS304. Dvojvrstvové nádrže v tvare U alebo W sú k dispozícii na prispôsobenie.
Vysokotlaková vzduchová dýza Fúkacia dýza preklápacieho typu, materiál POM, dvojitá fúkacia štruktúra, sada v pohyblivej nádrži na vodu, nádrž na chladiacu vodu, navijak, iné typy fúkacej dýzy je možné prispôsobiť.
Typ navijaka Jednokolesový remeň typu 3-drážkové delené koleso Ľahký titánový dvojkolesový hriadeľ z nehrdzavejúcej ocele odolný proti opotrebeniu Anódový hliníkový dvojkolesový hriadeľ
Priemer otočného kolesa Typ dvojitého kolesa z vysokopevnostnej titánovej zliatiny Ø375 Dvojkolesový typ Ø500
Sila hriadeľa 3,7 servomotor 3,7 servo maotor＋prevodovka
Napínací stojan na akumuláciu drôtu Šikmý napínací stojan na akumuláciu drôtu, celková dĺžka 12 metrov, dráha z oceľového plechu, ľahké pojazdné auto, 10 drážok ＋ 9 drážok pre akumulačné koleso drôtu, celková kapacita uloženia drôtu je 200 metrov, napnutie servomotora. Ostatné typy sú prispôsobiteľné.
Priemer akumulačného kolesa drôtu Ø100 Ø150, priemer kolesa je možné prispôsobiť Ø180, priemer kolesa je možné prispôsobiť Ø250, priemer kolesa je možné prispôsobiť
Počítadlo metrov Počítadlo metrového typu vodiaceho kolesa s metrovým obvodom kolesa 400 mm. Používa kodér na detekciu a umožňuje jemné nastavenie korekčného koeficientu merača. K dispozícii sú aj iné typy zariadení na počítanie meračov. Počítadlo metrov s prítlačným valčekom, s obvodom kolesa 500 mm.
Naberanie type Dvojhlavý typ navíjania hriadeľa, typ automatickej výmeny cievky alebo iné stroje na navíjanie drôtu bez hriadeľa je možné prispôsobiť. Dvojhlavý bezhriadeľový typ, elektrické zdvíhanie, pneumatické uťahovanie
Naberanie reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Naberanie power 2,2 kW 3,7 kW 5,5 kW
Naberanie wire arrangement 0,4 kW servomotor  pre usporiadanie káblov
Laserový merač priemeru Jednoosový merač priemeru vyrobený v Chiane, presnosť merania je 0,0001, iné značky, ako napríklad SIKORA/ZUMBACH/PROTON/TAKIKAWA atď., sú prispôsobiteľné.

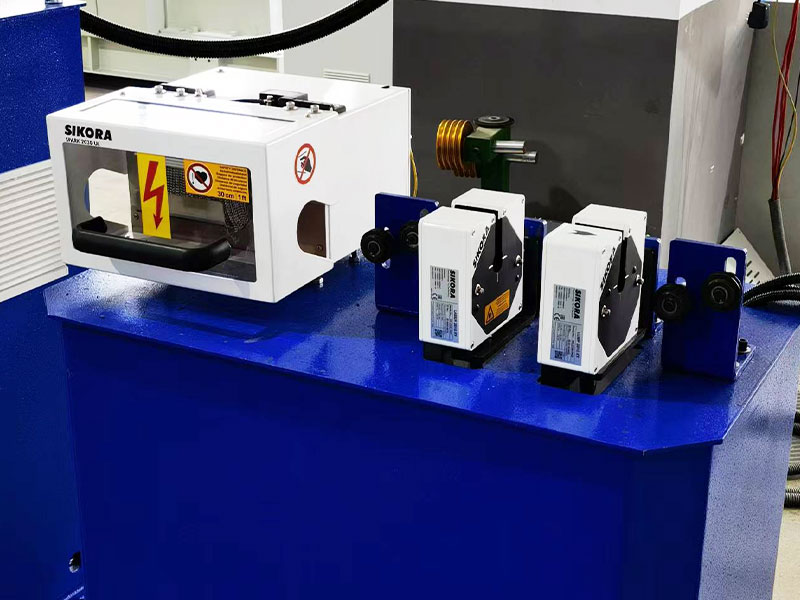

Vysokofrekvenčný tester iskier Vyrobený v Číne, guľôčkový vysokofrekvenčný tester iskier, napätie je 0-15KV, iné značky, ako napríklad CLINTON/SIKORA/PROTON je možné prispôsobiť.
Ovládacia skrinka elektriny Elektrická skriňa VICTOR s povrchovou úpravou spomaľujúcou horenie, šetrná k životnému prostrediu, 10” HMI WEINVIEW, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorov a frekvenčných meničov sú prispôsobiteľné.
Celkový výkon 38 kW 50 kW 65 kW 70 kW 73 kW 88 kW 100 kW 125 kW

VOLITEĽNÉ POLOŽKY NA MIERU

Zariadenie na spúšťanie drôtu navijaka Vytláčací navijak izolácie žilového drôtu bez zariadenia na padanie drôtu je možné prispôsobiť tak, aby ho bolo možné pridať.
Tlaková skúška Na prírube hlavy je možné prispôsobiť tlakové snímače alebo bezpečnostné ventily odolné voči výbuchu.
Tlačiareň Atramentové tlačiarne alebo iné typy je možné prispôsobiť.
Vákuový extraktor Vákuové odsávanie na vstupnom potrubí hlavičky je možné prispôsobiť.
Fúkacia sušička Vysokoúčinnú sušičku je možné prispôsobiť, keď je stroj vo vysokorýchlostnej extrúzii.
Detektor hrudiek Prispôsobiteľná možnosť pridať funkcie detekcie hrudiek do meracieho prístroja na meradle priemeru čínskych značiek alebo prispôsobiť iné značky ako SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Vodný statický kapacitný merač Vodné statické kapacitné meradlá, ako napríklad BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, je možné prispôsobiť.
Merač excentricity Merač excentricitys, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chladič Chladič alebo nádrž s izolovanou vrstvou je možné prispôsobiť.
Závesná elektronická tabuľa Podporované sú LED obojstranné elektronické obrazovky alebo iné typy.
Inteligentný systém riadenia receptúry Inteligentné systémy riadenia formulácií je možné prispôsobiť a do PLC sa budú privádzať údaje, ako je naberacie napätie, napätie skladovacej linky, teplota predhrievania, riadenie teploty hostiteľa, priemer vytláčania, vzdialenosť naberacieho radu a hodnoty tlaku vzduchu. Využíva komunikačný režim zbernice Profinet, podporu zberu a importu dát MES, produkčný proces one-key call-out, one-key start-up a umožňuje digitálne inteligentné produkty.
Prídavné periférne zariadenia Ostatné periférne príslušenstvo alebo špeciálne úpravy pre celý stroj je možné prispôsobiť.
Elektrické rozvody 2,5-metrový stropný káblový žľabový stojan, vzduchové potrubia, signálne vodiče a napájací kábel usporiadané s izoláciou, prívod vodiča z hornej časti elektrickej ovládacej skrinky, prispôsobiteľné alternatívne metódy.
Norma bezpečnostných predpisov Vyrobené v súlade s bezpečnostnými normami CCC v Číne a prispôsobiteľné tak, aby spĺňali bezpečnostné normy CE/CSA/UL.
Normy napájania 3-fázový napájací zdroj 380V/50Hz s prispôsobiteľným napätím a frekvenciou pre rôzne krajiny a regióny.




VLASTNOSTI PRODUKTU

● Vysoký produkčný výnos: Dizajn optimalizovaný pre skrutky, odolný proti opotrebeniu, nepriľnavý, chróm bez padania, skrytie bez lepidla, rýchla zmena farby, vysoká rýchlosť linky, vysoká výťažnosť výroby.

● Široká škála aplikácií: v závislosti od typu materiálov môže byť vybavený príslušnou závitovkou extrudéra, ktorá môže poskytnúť jednozávitový gradientový typ, dvojzávitový separačný typ BM a iné typy závitoviek.

● Nepriepustný dizajn: Jedinečné tesniace a polohovacie štruktúry zaisťujú, že z príruby neuniká materiál a výška vytláčacej hlavy zostáva stabilná aj pri dlhodobom používaní.

● Vysoká kvalita: Sústrednosť našich výrobkov z izolovaného drôtu sa pohybuje od 93 % do 97 % a vonkajší priemer má toleranciu ± 0,005.

● Presná regulácia teploty: v rozmedzí ± 1 °C.

● Inteligentné ovládanie: Poskytujeme prispôsobiteľné inteligentné riadiace systémy, ktoré umožňujú prístup k vzorcom SOP jedným kliknutím, prípravu a spustenie stroja jedným kliknutím a inteligentnú prevádzku.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť používanie riadiaceho systému zbernice Profinet, ktorý zabezpečuje rýchly prenos signálu s nízkym rušením. Pokiaľ existuje komunikačná sieť v ktorejkoľvek krajine alebo regióne, je možné rýchlo implementovať vzdialenú detekciu porúch, odstraňovanie problémov a údržbu.
