Zadná skrútená dvojlinka pre automobilový dátový kábel

Zadná skrútená dvojlinka pre dvojjadrový priemyselný ethernetový dátový kábel

So silným vývojom nových energetických vozidiel v posledných rokoch sa rozrástla elektronická výbava vo vnútri auta, ako je ovládanie motora, systémy ABS, airbagy, inteligentné funkcie AI, multimediálna elektronika atď. Týmto spôsobom je možné zlepšiť bezpečnosť, komfort, inteligenciu, úsporu energie, spoľahlivosť a pohodlie automobilov a znížiť emisie. V súlade s tým sa zvyšujú požiadavky kladené na zbernicové systémy na zabezpečenie spoľahlivého prenosu komunikačných dát medzi najrozmanitejšími riadiacimi jednotkami. Rozhodujúca je najmä bezpečnosť ovládania cez zbernicové systémy, ako sú Controller Area Network (CAN) alebo systémy FlexRay, ktoré musia spĺňať najvyššie špecifikácie elektromagnetickej kompatibility. Automobilové dátové káble ako jadro nosiča prenosu signálu majú čoraz vyššie požiadavky na kvalitu: rýchlejšiu rýchlosť prenosu dát, výkon oneskorenia a odolnosť voči chybám.  Výrobná linka automobilových dátových káblov využíva krútenú dvojlinku páskovú štruktúru, ktorá môže dosiahnuť vysokú rýchlosť prenosu dát (zbernica CAN: 1 Mbit/s; zbernica FlexRay: 10 Mbit/s), s určitým oneskorením a vysokou spoľahlivosťou. Keďže krútená dvojlinka automobilových dátových káblov vyžaduje hlavne symetriu párových točených drôtov, a keď kábel prechádza prenosom v diferenciálnom režime, konvertuje signál diferenciálneho režimu na stabilnú kvantovanú hodnotu signálu spoločného režimu, to znamená hodnotu LCL a hodnotu lotl. Okrem toho, riadenie nízkeho útlmu a nízkeho rozdielu ozveny tiež vyžaduje stabilný a kvalitný stroj na skrúcanie párov. Od založenia továrne pred 20 rokmi sa Gemwell zameriava na výskum, vývoj a inováciu zákrutových strojov. Gemwell Back Twist Pair Twisting Machine pre dvojjadrový priemyselný ethernetový dátový kábel sa teraz stal vedúcou voľbou v oblasti nových energetických dátových káblov. Nasleduje konvenčná konfigurácia 2 odvíjacích cievok, používatelia môžu zvýšiť počet ovíjacích hláv podľa rôznych špecifikácií výroby káblov. V závislosti od rôznych priemerov drôtu je možné prispôsobiť a zmeniť aj špecifikácie a typy navíjacích, odvíjacích a navíjacích strojov.

Dopyt +
PREV：Zadná skrútená dvojlinka pre štvorjadrový dátový kábel priemyselného Ethernetu
NEXT：Žiadny ďalší produkt
Product Details

KOMPONENTY

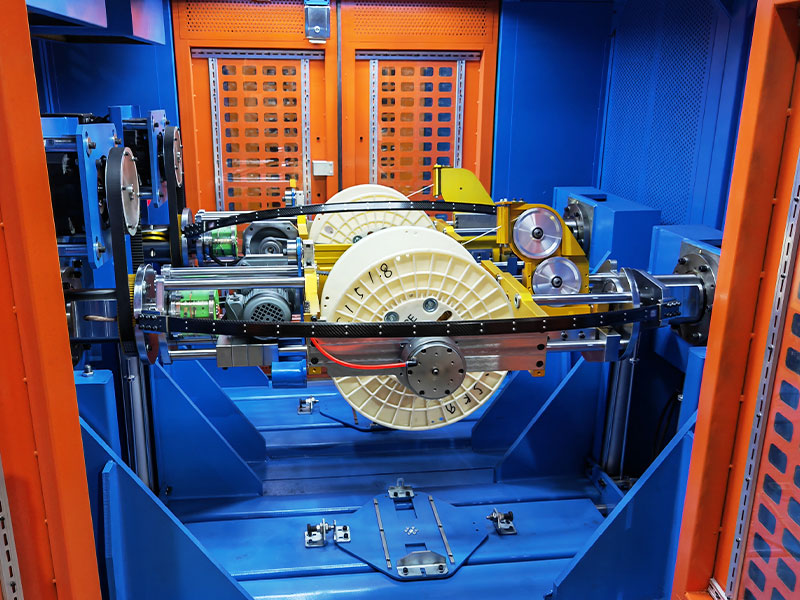

● Ø500 Horizontálna predná a zadná dvojvalcová kolíska člna bez hriadeľa odvíjanie 2 jednotky

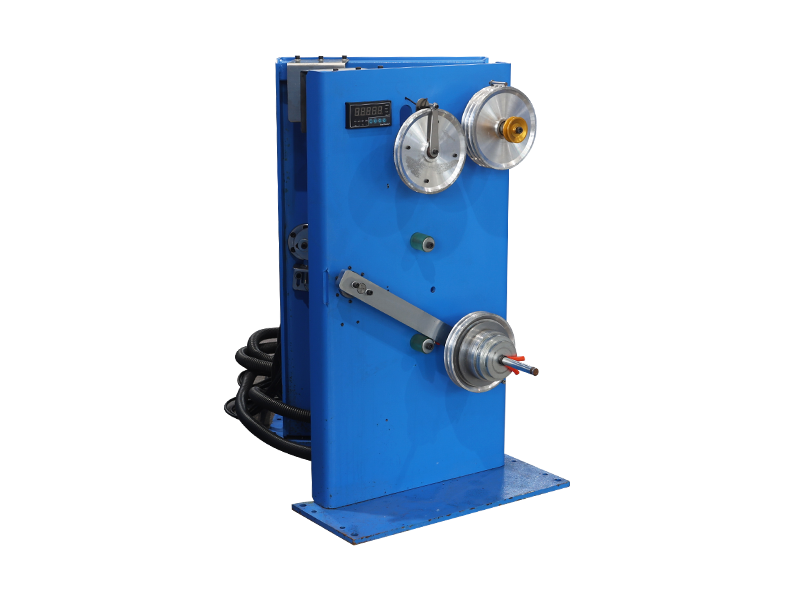

● Stojan na spätné otočenie 2 jednotky
● Ø500/Ø630 Dvojitý skrúcač s konštantným napätím 1 jednotka
● Riadiaci systém 1 jednotka
● Periférne pomocné zariadenia je možné prispôsobiť.

TECHNICKÉ ŠPECIFIKÁCIE

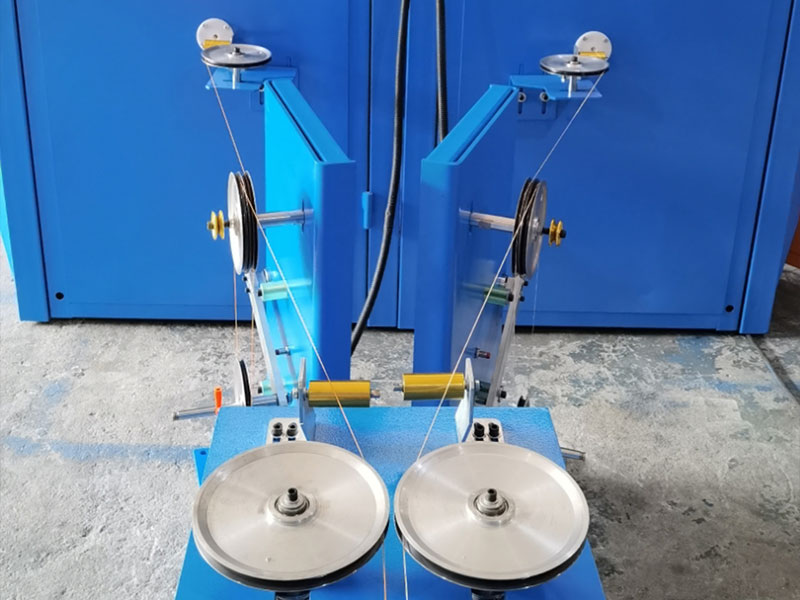

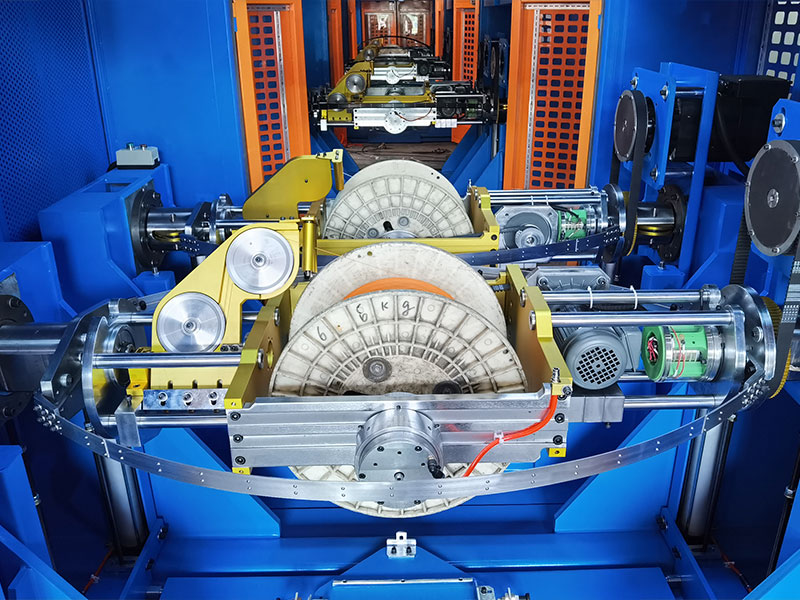

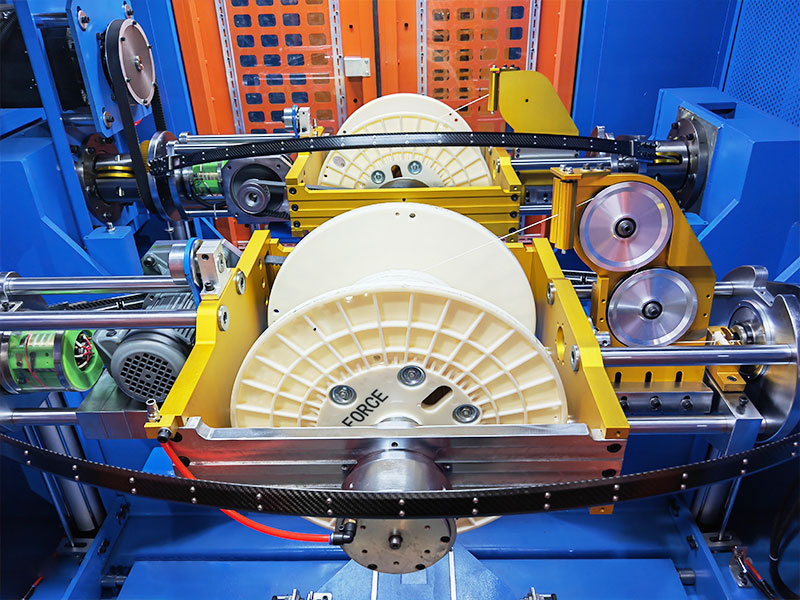

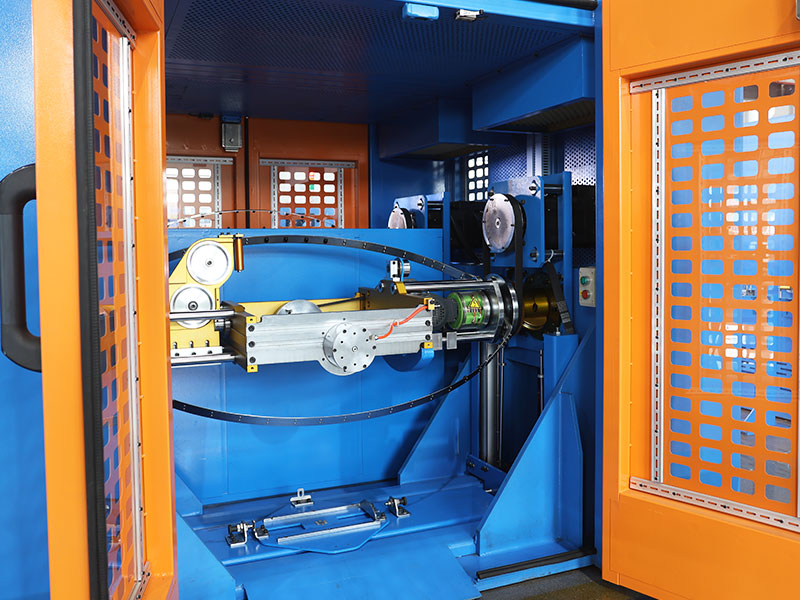

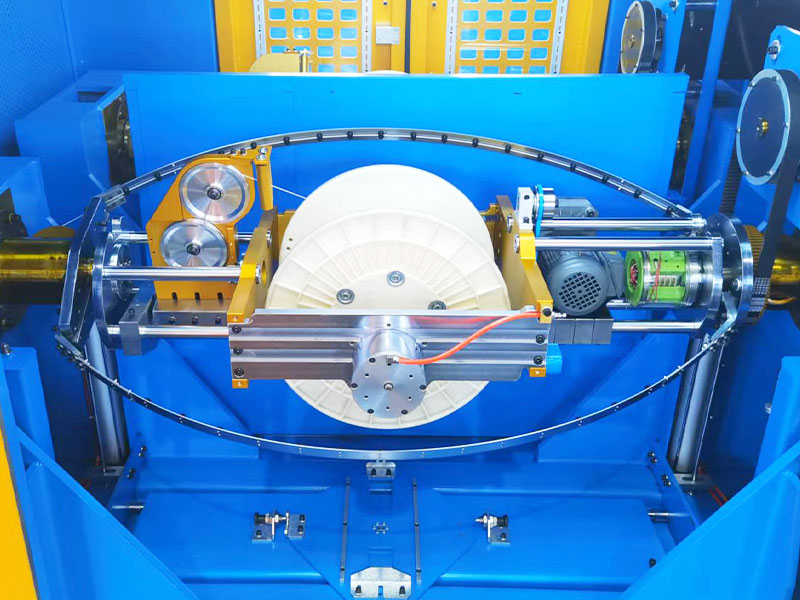

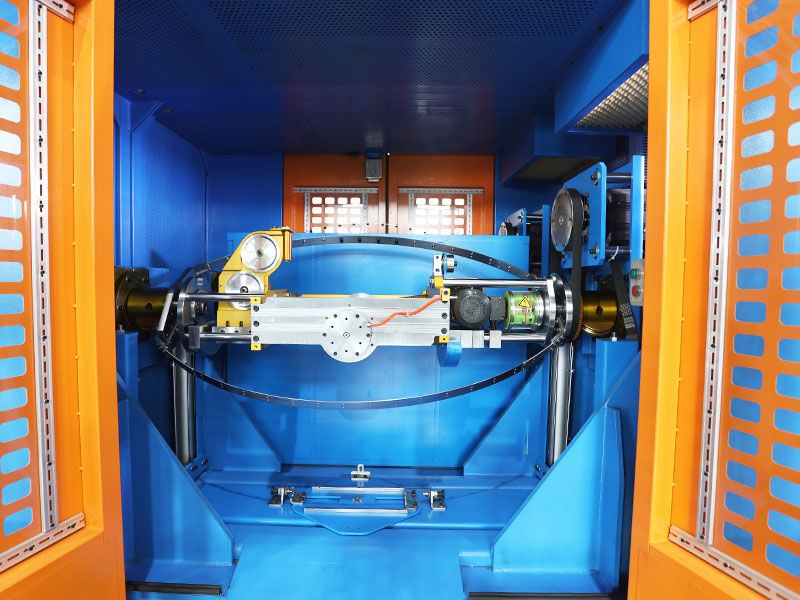

Výplatná štruktúra Horizontálne dopredu a dozadu s dvojitým navijakom člna bez hriadeľa odvíjanie, napínací luk s dvojitým sklonom a spätným točením.

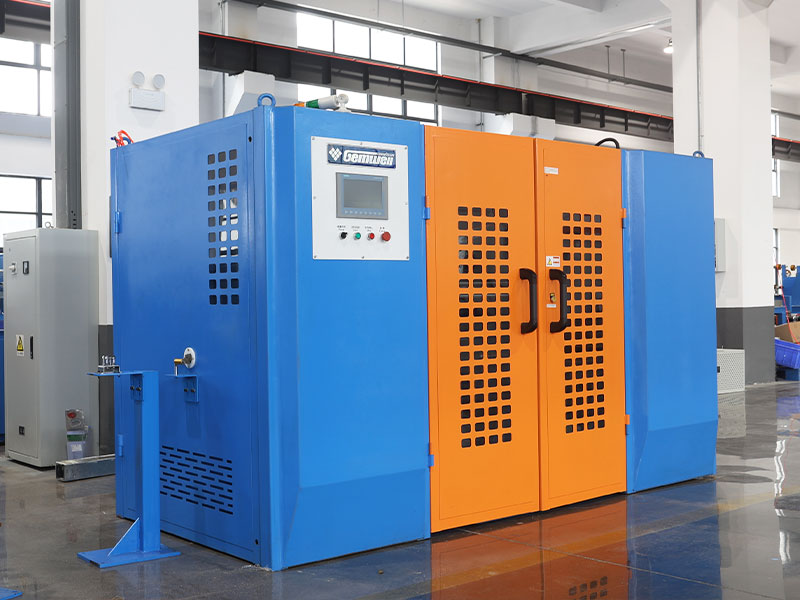

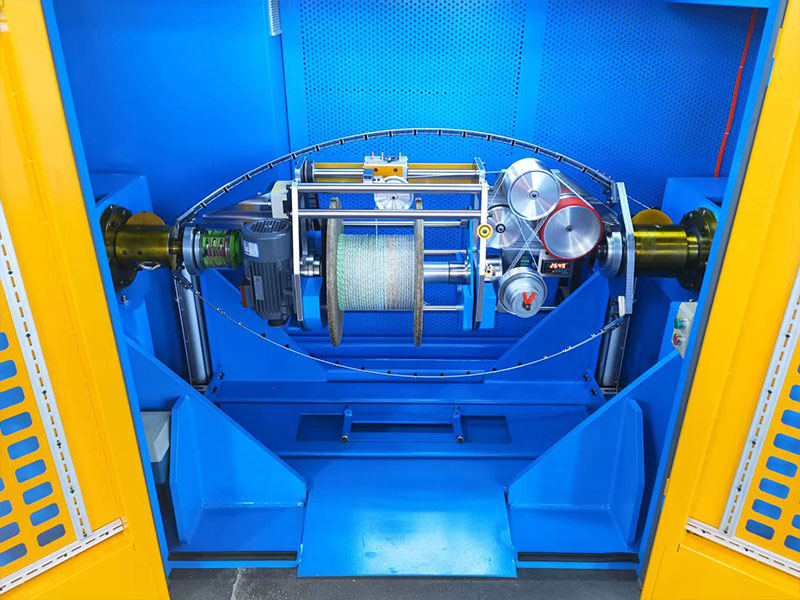

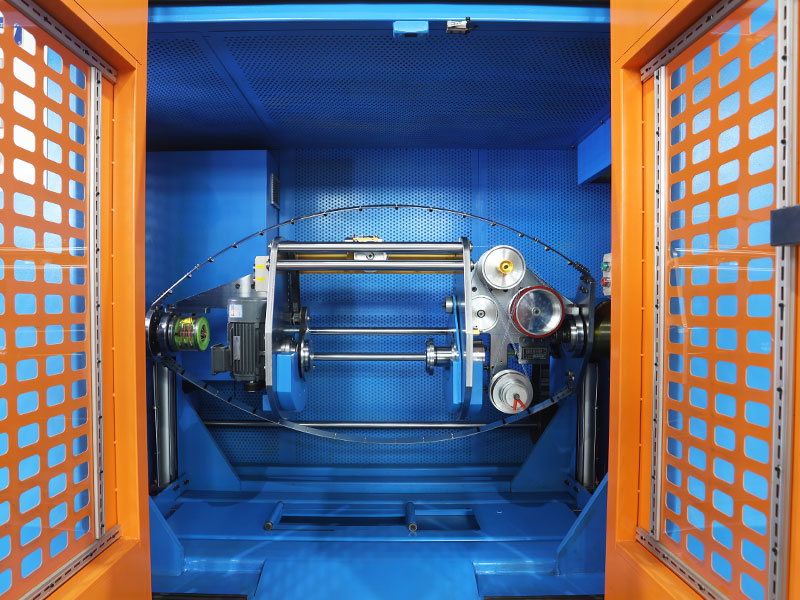

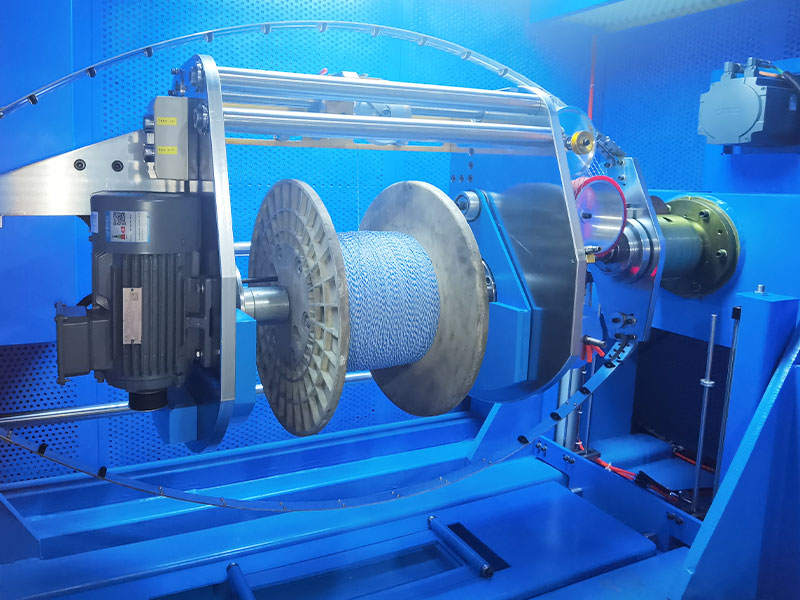

Štruktúra preberania Horizontálna portálová kolíska bez hriadeľa navíjanie, splietací luk s dvojitým rozstupom krútenia.

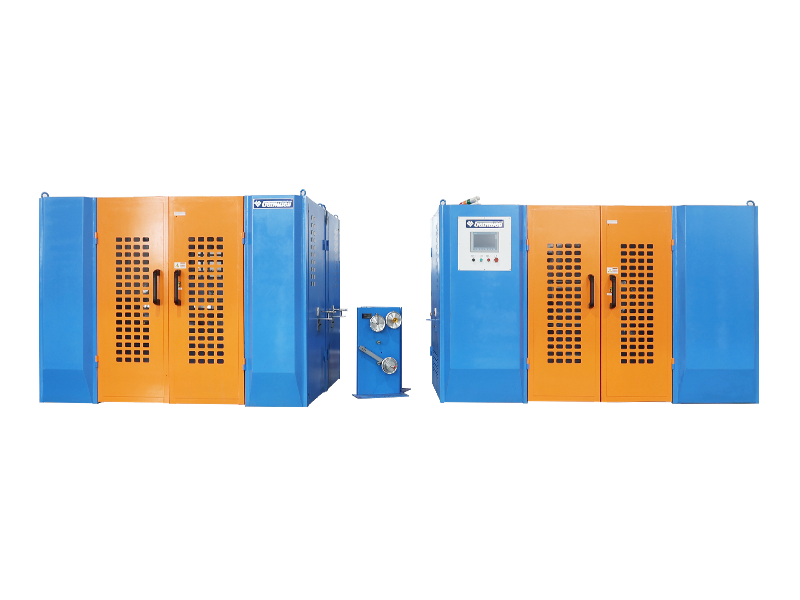

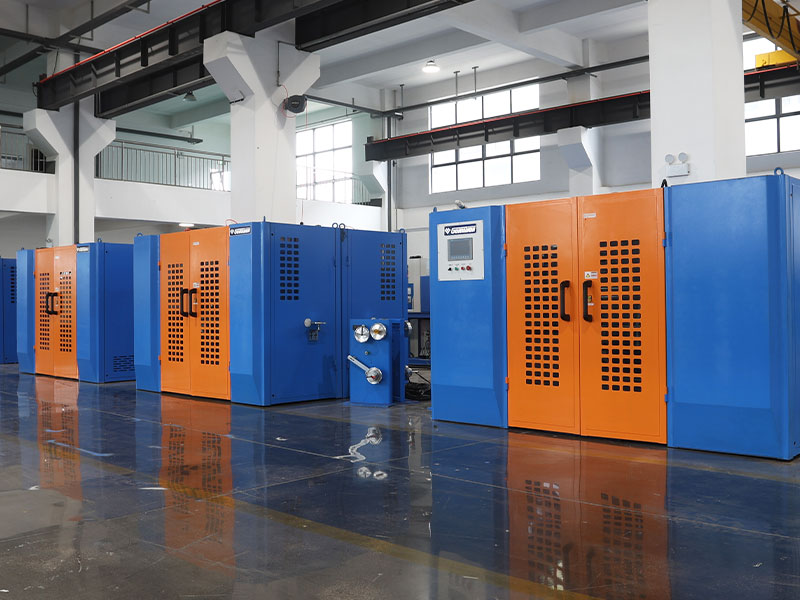

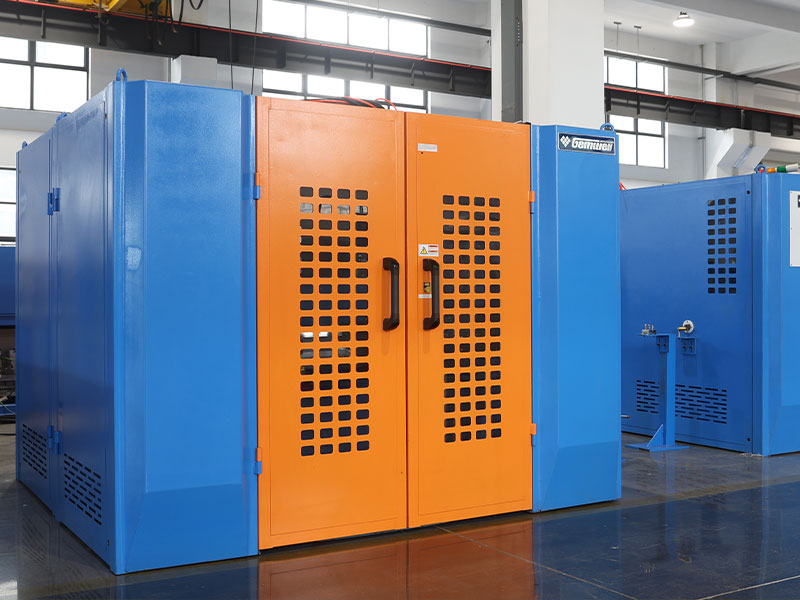

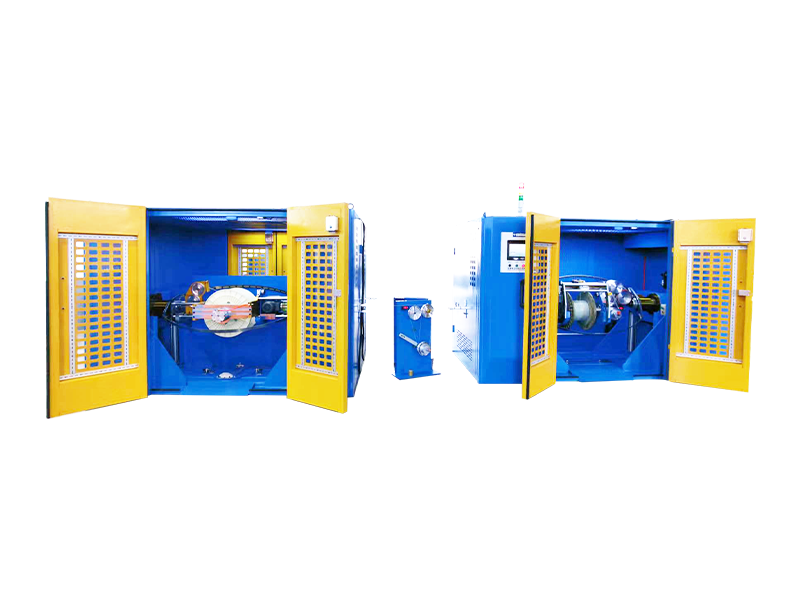

Celková konštrukcia stroja Odvíjanie zadného zákrutu a navíjanie prameňov sú usporiadané pozdĺž stredovej línie so štruktúrou deleného typu. Výplatky sú umiestnené chrbtom k sebe s prednými a zadnými dverami; Umiestnenie a zber kotúčov je možné ovládať v prednej časti stroja.
Vhodný typ drôtu Používa sa hlavne pre LAN CABLE CAT5, CAT5E, CAT6A, CAT7, CAT8 a iné vodiče, ale aj pre iné vodiče na prenos signálu, ktoré vyžadujú elektrické testovanie.
Špecifikácia jadrového drôtu Rozsah: Ø0,6-2,0 mm, mimo tohto rozsahu, je možné prispôsobiť
Vonkajší priemer lanka rozsah: Ø1,2-4,0 mm, mimo tohto rozsahu je možné prispôsobiť.
Stranding die Štandardná veľkosť OD formy je 25
Metóda spätného krútenia Dosiahnutie krútenia alebo predkrútenia, krútenie znamená, že oblúky odvíjacieho stroja a skrútený pár sa otáčajú v opačných smeroch; predbežné skrútenie sa vzťahuje na rovnaký smer otáčania odvíjacieho stroja a párového skrútenia a možno ho zvoliť na dotykovej obrazovke.
Pomer skrútenia/predkrútenia 0-120%, plynule a plynule nastaviteľné, nastavenie na dotykovej obrazovke, automatické ovládanie PLC, automatické sledovanie rýchlosti krútenia/spätného krútenia.
Smer splietania S/Z
Výplatná rýchlosť otáčania MAX2000 RPM/4000 TPM (bez zaťaženia).
Skutočná rýchlosť spúšťania sa nastavuje podľa požiadaviek rôznych druhov drôtov.
Rýchlosť otáčania naberania Model 500 MAX2000RPM/4000TPM (bez zaťaženia).
Model 630 MAX1750RPM/3500TPM (bez zaťaženia).
Skutočná rýchlosť spúšťania sa nastavuje podľa požiadaviek rôznych druhov drôtov.
Rozsah rýchlosti drôtu Vzorec pre výpočet rýchlosti linky je rýchlosť oblúka-twister x 2 x stúpanie / 1000 = m/min. Maximálna povolená rýchlosť je 100 m/min.
Stúpanie drôtu Optimálny rozsah: 5,0-50,0 mm, s presnosťou na jedno desatinné miesto, s plynule nastaviteľnou úrovňou, voliteľnou na dotykovej obrazovke.
Presnosť výšky tónu Presnosť rozstupu ± 0,3 mm pri výrobe s pevnou rýchlosťou, ± 0,5 mm pri spustení/vypnutí.
Materiál na lanko Štandardným použitým materiálom je oceľový pás 65Mn s keramickými očkami, ktorý je možné prispôsobiť na odľahčený luk z uhlíkových vlákien.
Výplatná sila luku Štandardná konfigurácia je 2-5,5 kW invertorový motor, ktorý je možné prispôsobiť aj pre servomotor.
Naberanie sily luku Štandardná konfigurácia pre 500 odberov je 3,7 kW invertorový motor/ pre 630 odberov je 7,5 kW invertorový motor, ktorý je možné prispôsobiť aj pre servomotor.
Brzdenie na lanku Elektromagnetické brzdy

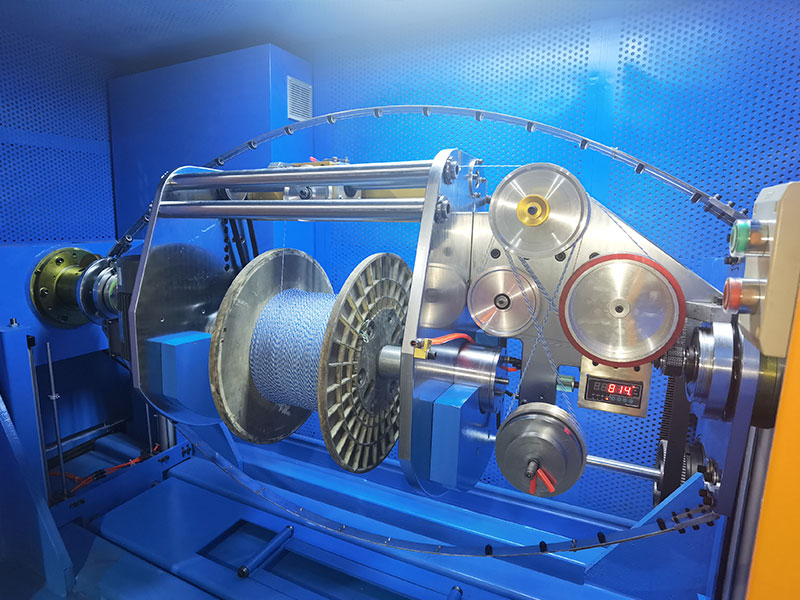

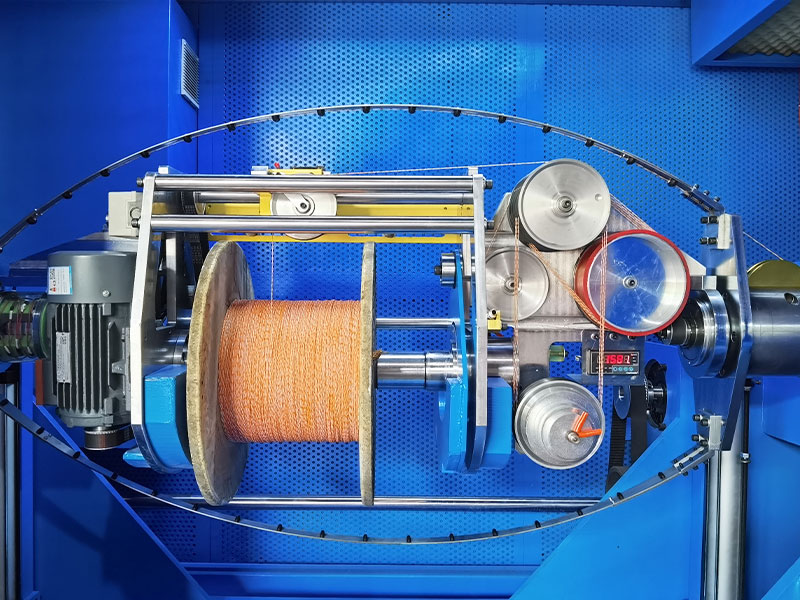

Typ navijaka Dvojkolesový navijak je zabudovaný do portálovej kolísky, aby sa mohol zdvihnúť
Priemer otočného kolesa Ø185, 5-drážkový pogumovaný hliníkový valec s hnacím valcom 5-drážkový delený hliníkový valec.
Sila hriadeľa Štandardná konfigurácia je 1,5kW invertorový motor, možno ho prispôsobiť aj pre servomotor.
Špecifikácia výplaty Model Ø500, kompatibilný s Ø400, nástrojové kolesá ABS.
Špecifikácia odberu Model Ø500 je kompatibilný s Ø500.
Model Ø630 je kompatibilný s Ø500.
ABS nástrojové kolesá
Vnútorný otvor navijaka Štandard je Ø56 mm, iné veľkosti je možné prispôsobiť.
Zdvíhanie vretena navijaka Elektrické zdvíhanie, nakladanie na skateboard a vykladanie cievky.
Spôsob uťahovania kotúča Výkonná uťahovacia cievka zostavy elastického valca, uťahovacia sila>200 kg, so samosvornou ochranou, pneumatická uvoľňovacia cievka
Navíjacia hmotnosť MAX 300 kg
Výplatný výkon cievky Štandardná konfigurácia je 2-0,75 kW redukčný motor, tiež môže byť prispôsobený pre servomotor.
Výkon navíjacej cievky Štandardná konfigurácia je 0,75 kW prevodový motor, tiež môže byť prispôsobený pre servomotor.
Usporiadanie polohy navíjacieho drôtu Štandardom je 30 leštených tyčových traverzových hriadeľových jednotiek, ktoré je možné prispôsobiť pre rady ovládačov pohybu servopohonov.
Výkon usporiadania polohy drôtu 0,2 kW servo ovládač pohybu je možné prispôsobiť.
Detekcia úbytku materiálu na výplatu Alarm a automatické zastavenie, keď dôjde k vybitiu drôtu jadra/alarm a automatické zastavenie, keď sa drôt preruší.
Napínací typ Štandardom je nastavenie napätia pohybom alebo pridaním vyvažovacích závaží, PID riadi rýchlosť odvíjania alebo navíjania alebo ho prispôsobuje na nastavenie napätia pomocou servomotora.
Rozsah napínacieho napätia 3N-30N/0,3kg-3kg/300g-3000g
Rozsah napínacieho napätia 5N-50N/0,5kg-5kg/500g-5000g
Presnosť napätia ± 25 g
Zobrazenie napätia Komunikačný digitálny snímač tlaku na displeji, alarm prekročenia napätia a automatické vypnutie.
Manažment vzorca Vlastný systém riadenia receptúry umožňuje privádzanie údajov, ako je napätie, teplota, vonkajší priemer, stúpanie, S/Z, vzdialenosť vinutia drôtu, barometrický tlak, do PLC, čím podporuje zber a import údajov pre digitálnu výrobu.
Bezpečnostná ochrana Automatickú detekciu a predpoveď teploty / vibrácií / hluku / tlaku je možné prispôsobiť podľa štandardného dizajnu CE/CSA/UL.
Detekcia iskier Dá sa prispôsobiť na pridanie testera iskier
Tienenie ťažného zariadenia Medzi odvíjanie a navíjanie možno pridať aktívne pozdĺžne lepenie.
Formovanie pred skrútením Vysokorýchlostné predtočnice je možné prispôsobiť medzi výplatou a nábehom.
Zemná výplň Výplaty výkonu plniva je možné prispôsobiť medzi výplatou a odberom.
Normy napájania Štandard je 3-fázový 380V/50Hz a napájanie je možné prispôsobiť pre rôzne krajiny a regióny.
Inteligentný softvér Prispôsobiteľné na pridanie softvéru s funkciou automatického priraďovania najlepšej výrobnej rýchlosti, aby sa súčasne dosiahla efektívnosť výroby a kvalita produktu.
Zariadenie na premazanie jadrového drôtu Zariadenie na mazanie jadrového drôtu je možné prispôsobiť a pridať. Izolačný jadrový drôt je potiahnutý prchavým mazacím olejom na zníženie trenia počas krútenia páru drôtu.




VLASTNOSTI PRODUKTU

● Vysoká rýchlosť: Vretenová skriňa je odľahčená a žíhaná, je odolná a nedeformuje sa. Otočný uholník je staticky vyvážený a dynamicky vyvážený pre testovanie a korekciu. Má malé vibrácie a nízku hlučnosť. Vreteno nevytvára teplo počas dlhodobých nepretržitých vysokorýchlostných operácií a rýchlosť otáčania vretena je vysoká.

● Stabilné napätie: Servomotor je možné prispôsobiť ako napínací prvok. Po nastavení celkového navíjacieho napätia sa inteligentne vypočíta odvíjacie napätie dvoch drôtov jadra. Umožňuje tiež presné riadenie rýchlosti odvíjania a navíjania pomocou ovládača servopohybu, čím sa dosahuje stabilné napätie.

● Presná výška tónu: Svetový výhradne "precízny prevodový mechanizmus externej sily a vnútorného hnacieho hriadeľa", používa komplexný mechanický prevod na prenos sily motora mimo skrúteného oblúka na hnacie koleso vo vnútri. Nastavte hlavný navijak ako meradlo pohybu, použite ovládače servopohybu pre otočný oblúk a hlavný navijak, aby ste mohli presne ovládať pohyb reťaze a získali presný sklon pri akejkoľvek rýchlosti.

● Úspora práce: Vybavený flexibilným navliekačom, môže hladko prechádzať cez otočný uzol uhlového oblúka a navliekanie môže byť dokončené za 1 minútu. Drôt je možné vytiahnuť v opačnom smere pomocou ovládacieho panela, čím sa ušetrí práca.

● Inteligentné: Správa receptov, vyhľadávanie receptov SOP jedným kliknutím, príprava na spustenie jedným kliknutím, spustenie jedným kliknutím; dynamická spätná väzba výšky krútenia, pomer spätného krútenia, detekcia chyby/detekcia odpojenia/zastavenie pri dosiahnutí merača, inteligentný ovládací panel

● Nízka poruchovosť: Všetky komponenty elektrického ovládania v upínacom oblúku sú všetky nainštalované na kolíske a všetky signály sú elektricky ovládané v uzavretej slučke vo vnútri spleteného oblúka. Zberný krúžok uhlíkovej kefky poskytuje iba trojfázovú energiu do vnútra lankového oblúka bez prenosu signálov, aby sa predišlo zlému kontaktu, interferencii a nízkej poruchovosti.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť, aby získali riadenie zbernice Profinet, ktoré zaisťuje rýchly prenos signálu a nízke rušenie.

Riešenie problémov a údržba sú k dispozícii bez ohľadu na umiestnenie stroja v ktorejkoľvek krajine alebo oblasti na celom svete, pokiaľ existuje komunikačná sieť, potom je možné rýchlo poskytnúť služby zisťovania porúch, odstraňovania porúch a údržby.
