Zadná skrútená dvojlinka pre štvorjadrový dátový kábel priemyselného Ethernetu Manufacturers

Späť na zoznam
Zadná skrútená dvojlinka pre automobilový dátový kábel

Zadná skrútená dvojlinka pre štvorjadrový dátový kábel priemyselného Ethernetu

So silným vývojom nových energetických vozidiel v posledných rokoch sa rozrástla elektronická výbava vo vnútri auta, ako je ovládanie motora, systémy ABS, airbagy, inteligentné funkcie AI, multimediálna elektronika atď. Týmto spôsobom je možné zlepšiť bezpečnosť, pohodlie, inteligenciu, úsporu energie, spoľahlivosť a pohodlie automobilov a znížiť emisie. V súlade s tým sa zvyšujú požiadavky kladené na zbernicové systémy na zabezpečenie spoľahlivého prenosu komunikačných dát medzi rôznymi riadiacimi jednotkami. Rozhodujúca je najmä bezpečnosť ovládania cez zbernicové systémy, ako sú Controller Area Network (CAN) alebo systémy FlexRay, ktoré musia spĺňať špecifikácie elektromagnetickej kompatibility. Ako jadro nosičov prenosu signálu majú automobilové dátové káble stále vyššie požiadavky na kvalitu: rýchlejšiu rýchlosť prenosu dát, výkon oneskorenia a odolnosť voči chybám.  Výrobná linka automobilových dátových káblov využíva krútenú dvojlinku páskovú štruktúru, ktorá môže dosiahnuť vysokú rýchlosť prenosu dát (zbernica CAN: 1 Mbit/s; zbernica FlexRay: 10 Mbit/s), s určitým oneskorením a vysokou spoľahlivosťou. Pretože krútená dvojlinka automobilových dátových káblov vyžaduje hlavne symetriu párových točených drôtov, a keď kábel prechádza prenosom v diferenciálnom režime, konvertuje signál diferenciálneho režimu na stabilnú kvantovanú hodnotu signálu spoločného režimu, to znamená hodnotu LCL a hodnotu lctl. Okrem toho, riadenie nízkeho útlmu a nízkeho rozdielu ozveny tiež vyžaduje stabilný a požadovaný stroj na skrúcanie párov. Od založenia továrne pred 20 rokmi sa Gemwell zameriava na vývoj a inováciu zákrutových strojov. Gemwell Back Twist Pair Twisting Machine pre dvojjadrový priemyselný ethernetový dátový kábel sa teraz stal uznávanou voľbou v oblasti nových energetických dátových káblov. Nasleduje konvenčná konfigurácia 2 odvíjacích cievok, používatelia môžu zvýšiť počet ovíjacích hláv podľa rôznych špecifikácií výroby káblov. V závislosti od rôznych priemerov drôtu je možné prispôsobiť a zmeniť aj špecifikácie a typy navíjacích, odvíjacích a navíjacích strojov.

Dopyt +
PREV：Zadný skrútený párový točací stroj pre štvoržilový rotačný jednorozmerný automobilový dátový kábel
NEXT：Zadná skrútená dvojlinka pre dvojjadrový priemyselný ethernetový dátový kábel
Product Details

KOMPONENTY

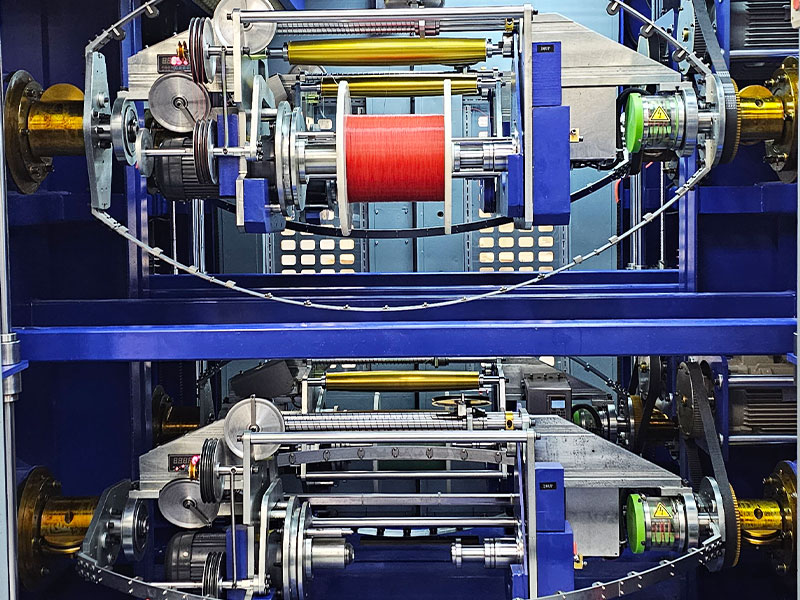

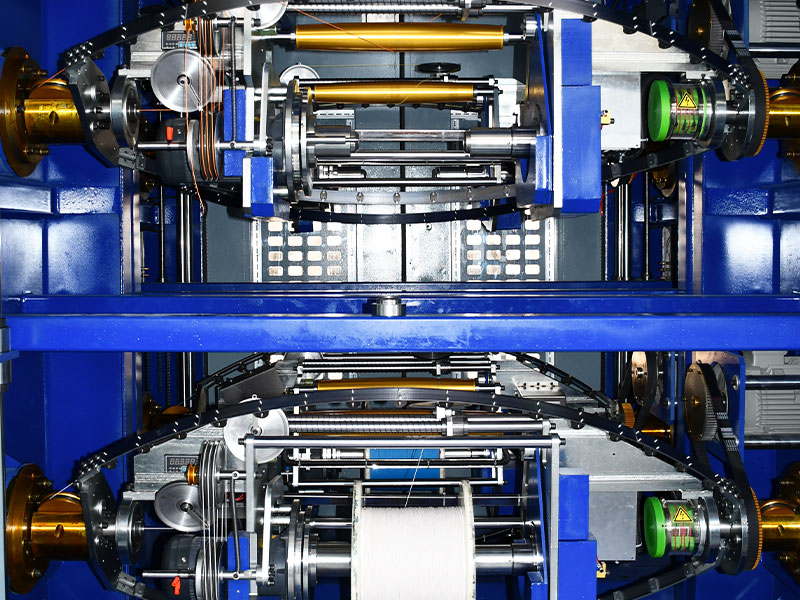

● Ø500 Integrovaný rámový dvojkotúčový odvíjací stroj so zadným zákrutom 2 jednotky
● Stojan na spätné otočenie 2 jednotky
● Ø630 Dvojitý skrúcač s konštantným napätím 1 jednotka
● Riadiaci systém 1 jednotka
● Periférne pomocné zariadenia je možné prispôsobiť.


TECHNICKÉ ŠPECIFIKÁCIE

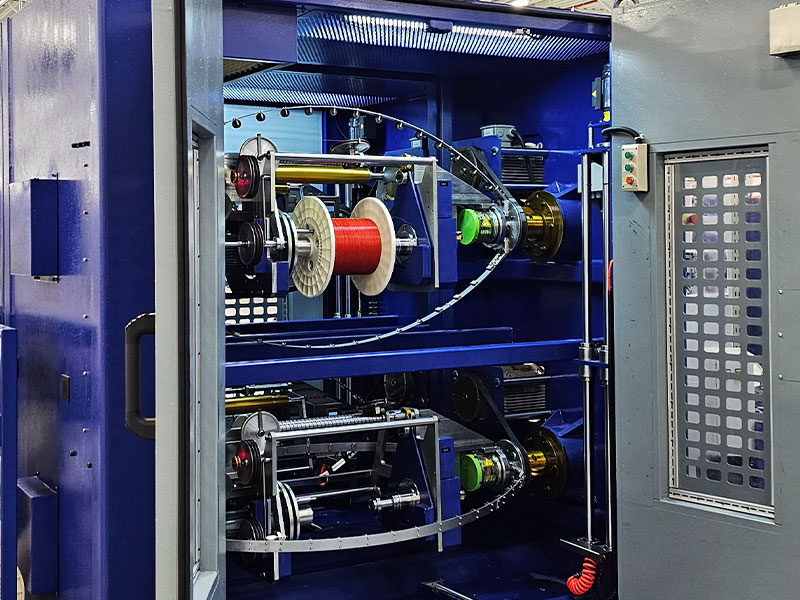

Výplatná štruktúra Horizontálne dopredu a dozadu s dvojitým navijakom člna bez hriadeľa odvíjanie, napínací luk s dvojitým sklonom a spätným točením.
Štruktúra preberania Horizontálna portálová kolíska bez hriadeľa navíjanie, splietací luk s dvojitým rozstupom krútenia.

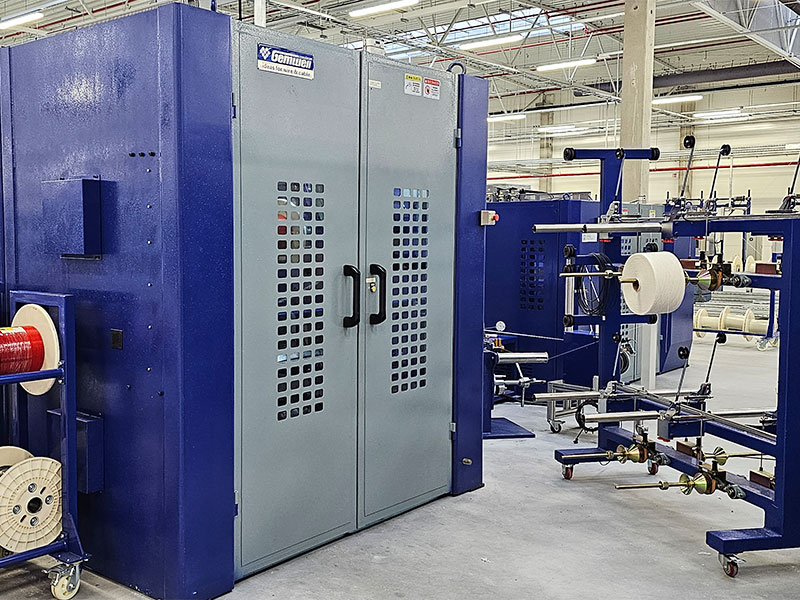

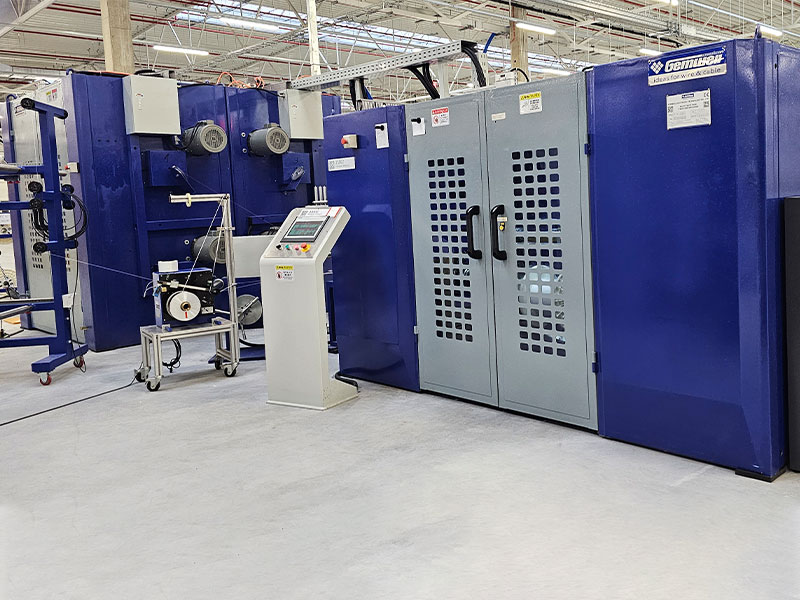

Celková konštrukcia stroja Odvíjanie zadného zákrutu a navíjanie prameňov sú usporiadané pozdĺž stredovej línie so štruktúrou deleného typu. Výplatky sú umiestnené chrbtom k sebe s prednými a zadnými dverami; Umiestnenie a zber kotúčov je možné ovládať v prednej časti stroja.
Vhodný typ drôtu Používa sa hlavne pre LAN KÁBLE CAT5, CAT5E, CAT6A, CAT7, CAT8 a iné vodiče, ale aj pre iné vodiče na prenos signálu, ktoré vyžadujú elektrické testovanie.
Špecifikácia jadrového drôtu Rozsah: Ø0,6-2,0 mm, mimo tohto rozsahu je možné prispôsobiť
Vonkajší priemer lanka rozsah: Ø1,2-4,5 mm, mimo tohto rozsahu je možné prispôsobiť.
Stranding die Štandardná veľkosť OD formy je 25
Metóda spätného krútenia Dosiahnutie krútenia alebo predkrútenia, krútenie znamená, že oblúky odvíjacieho stroja a skrútený pár sa otáčajú v opačnom smere; predbežné skrútenie sa vzťahuje na rovnaký smer otáčania odvíjacieho stroja a párového skrútenia a možno ho zvoliť na dotykovej obrazovke.
Pomer skrútenia/predkrútenia 0-120%, plynule a plynule nastaviteľné, nastavenie na dotykovej obrazovke, automatické ovládanie PLC, automatické sledovanie rýchlosti krútenia/spätného krútenia.
Smer splietania S/Z
Výplatná rýchlosť otáčania MAX2000 RPM/4000 TPM (bez zaťaženia).
Skutočná rýchlosť spúšťania sa nastavuje podľa požiadaviek rôznych druhov drôtov.
Rýchlosť otáčania naberania Model 500 MAX2000RPM/4000TPM (bez zaťaženia).
Model 630 MAX1750RPM/3500TPM (bez zaťaženia).
Skutočná rýchlosť spúšťania sa nastavuje podľa požiadaviek rôznych druhov drôtov.
Rozsah rýchlosti drôtu Vzorec pre výpočet traťovej rýchlosti: Rýchlosť Bow-twister x 2 x stúpanie / 1000 = m/min. Maximálna povolená rýchlosť je 100 m/min.
Stúpanie drôtu Optimálny rozsah: 5,0-50,0 mm, s presnosťou na jedno desatinné miesto, s plynule nastaviteľnou úrovňou, voliteľnou na dotykovej obrazovke.
Presnosť výšky tónu Presnosť rozstupu ± 0,3 mm pri výrobe s pevnou rýchlosťou, ± 0,5 mm pri spustení/vypnutí.
Materiál na lanko Štandardným použitým materiálom je oceľový pás 65Mn s keramickými očkami, ktorý je možné prispôsobiť ľahkému luku z uhlíkových vlákien.
Výplatná sila luku Štandardná konfigurácia je 2-5,5 kW invertorový motor je možné prispôsobiť aj pre servomotor.
Naberanie sily luku Štandardná konfigurácia pre odber 630 je 7,5 kW invertorový motor, môže byť tiež prispôsobený pre servomotor.
Brzdenie na lanku Elektromagnetické brzdy
Typ navijaka Dvojitý hriadeľ kolesa je zabudovaný do naberania portálovej kolísky
Priemer otočného kolesa Ø185, 5-drážkový pogumovaný hliníkový valec s hnacím valcom 5-drážkový delený hliníkový valec.
Sila hriadeľa Štandardná konfigurácia je 1,5 kW invertorový motor, môže byť tiež prispôsobený pre servomotor.
Špecifikácia výplaty Model Ø500, kompatibilný s Ø400, nástrojové kolesá ABS
Špecifikácia odberu Model Ø630, kompatibilné s Ø500, ABS nástrojové kolesá
Vnútorný otvor navijaka Štandard je Ø56 mm, iné veľkosti je možné prispôsobiť.
Zdvíhanie vretena navijaka Elektrické zdvíhanie, nakladanie a vykladanie cievky na skateboard.
Spôsob uťahovania kotúča Výkonná uťahovacia cievka zostavy elastického valca, uťahovacia sila>200 kg, so samosvornou ochranou, pneumatická uvoľňovacia cievka
Navíjacia hmotnosť MAX 300 kg
Výplatný výkon cievky Štandardná konfigurácia je 2-0,75 kW redukčný motor, tiež môže byť prispôsobený pre servomotor.
Výkon navíjacej cievky Štandardná konfigurácia je 0,75 kW redukčný motor, tiež môže byť prispôsobený pre servomotor.
Usporiadanie polohy navíjacieho drôtu Štandardná je 30 leštená tyčová traverzová hriadeľová jednotka, ktorá môže byť prispôsobená pre riadky ovládača pohybu servopohonu.
Výkon usporiadania polohy drôtu 0,2 kW servo ovládač pohybu je možné prispôsobiť.
Detekcia vyčerpania materiálu na výplatu Alarm a automatické zastavenie, keď dôjde k vybitiu drôtu jadra/alarm a automatické zastavenie, keď sa drôt preruší.
Typ napätia Štandardom je nastavenie napätia pohybom alebo pridaním vyvažovacích závaží, PID regulácia rýchlosti odvíjania alebo navíjania alebo prispôsobenie na nastavenie napätia pomocou servomotora.
Rozsah napínacieho napätia 3N-30N/0,3kg-3kg/300g-3000g
Rozsah napínacieho napätia 5N-50N/0,5kg-5kg/500g-5000g
Presnosť napätia ± 25 g
Zobrazenie napätia Komunikačný typ digitálneho displeja, snímač tlaku, alarm prekročenia napätia a automatické vypnutie.
Manažment vzorca Vlastný systém riadenia receptúry umožňuje privádzanie údajov, ako je napätie, teplota, vonkajší priemer, stúpanie, S/Z, vzdialenosť vinutia drôtu, barometrický tlak, do PLC, čím podporuje zber a import údajov pre digitálnu výrobu.
Bezpečnostná ochrana Automatickú detekciu a predpoveď teploty / vibrácií / hluku / tlaku je možné prispôsobiť podľa štandardného dizajnu CE/CSA/UL.
Detekcia iskier Dá sa prispôsobiť na pridanie testera iskier
Tienenie ťažného zariadenia Medzi odvíjanie a navíjanie možno pridať aktívne pozdĺžne lepenie.
Formovanie pred skrútením Vysokorýchlostné predtočnice je možné prispôsobiť medzi výplatou a nábehom.
Zemná výplň Výplaty výkonu plniva je možné prispôsobiť medzi výplatou a odberom.
Normy napájania Štandardom je 3-fázové 380V/50Hz a napájanie je možné prispôsobiť pre rôzne krajiny a regióny.
Inteligentný softvér Prispôsobiteľné na pridanie softvéru s funkciou automatického priraďovania najlepšej výrobnej rýchlosti, aby sa súčasne dosiahla efektívnosť výroby a kvalita produktu.
Zariadenie na premazanie jadrového drôtu Zariadenie na mazanie jadrového drôtu je možné prispôsobiť a pridať. Izolačný jadrový drôt je potiahnutý prchavým mazacím olejom na zníženie trenia počas krútenia páru drôtu.




VLASTNOSTI PRODUKTU

● Vysoká rýchlosť: Vretenová skriňa je odľahčená a žíhaná, je odolná a nedeformuje sa. Otočný uholník je staticky vyvážený a dynamicky vyvážený pre testovanie a korekciu. Má malé vibrácie a nízku hlučnosť. Vreteno nevytvára teplo počas dlhodobej nepretržitej vysokorýchlostnej prevádzky a rýchlosť otáčania vretena je vysoká.

● Stabilné napätie: Servomotor je možné prispôsobiť ako napínací prvok. Po nastavení celkového navíjacieho napätia sa inteligentne vypočíta odvíjacie napätie dvoch drôtov jadra. Umožňuje tiež presné riadenie rýchlosti odvíjania a navíjania pomocou ovládača servopohybu, čím sa dosahuje stabilné napätie.

● Presná výška tónu: Svetový výhradne "precízny prevodový mechanizmus externého pohonu a vnútorného hnacieho hriadeľa", používa komplexný mechanický prevod na prenos sily motora mimo točeného oblúka na hnacie koleso vo vnútri. Nastavte hlavný navijak ako meradlo pohybu, použite ovládače servopohybu pre otočný oblúk a hlavný navijak, aby ste mohli presne ovládať pohyb reťaze a získali presný sklon pri akejkoľvek rýchlosti.

● Úspora práce: Vybavený flexibilným navliekačom, môže hladko prejsť cez otočný uzol uhlového oblúka a navliekanie môže byť dokončené za 1 minútu. Drôt je možné vytiahnuť v opačnom smere pomocou ovládacieho panela, čím sa ušetrí práca.

● Inteligentné: Správa receptov, vyhľadávanie receptov SOP jedným kliknutím, príprava na spustenie jedným kliknutím, spustenie jedným kliknutím; dynamická spätná väzba výšky krútenia, pomer spätného krútenia, detekcia chyby/detekcia odpojenia/zastavenie pri dosiahnutí merača, inteligentný ovládací panel

● Nízka poruchovosť: Všetky komponenty elektrického ovládania v upínacom oblúku sú všetky nainštalované na kolíske a všetky signály sú elektricky ovládané v uzavretej slučke vo vnútri spleteného oblúka. Zberný krúžok uhlíkovej kefky poskytuje iba trojfázovú energiu do vnútra lankového oblúka bez prenosu signálov, aby sa predišlo zlému kontaktu, interferencii a nízkej poruchovosti.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť, aby získali riadenie zbernice Profinet, ktoré zaisťuje rýchly prenos signálu a nízke rušenie. Riešenie problémov a údržba sú k dispozícii bez ohľadu na umiestnenie stroja v ktorejkoľvek krajine alebo oblasti na celom svete, pokiaľ existuje komunikačná sieť, potom je možné rýchlo poskytnúť služby zisťovania porúch, odstraňovania porúch a údržby.
