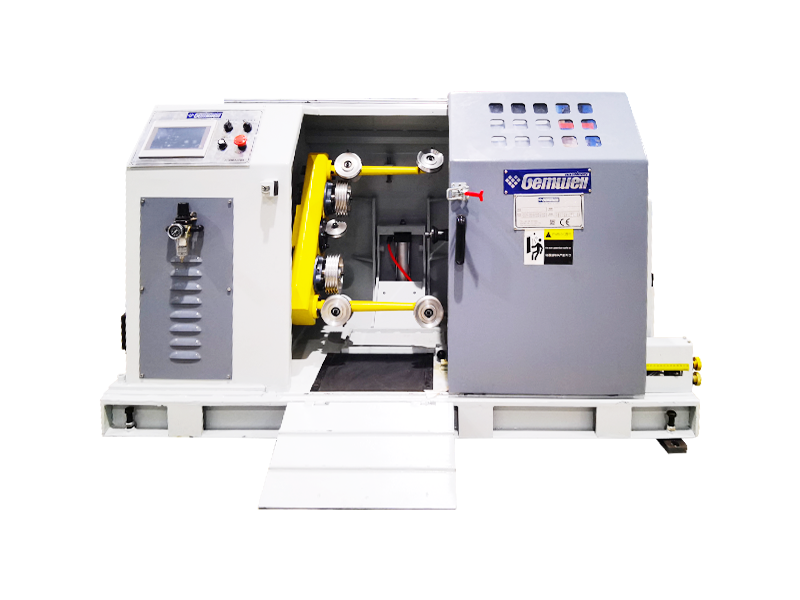

(Dvojité jadrá + uzemňovací drôt + pozdĺžne ovíjanie) Stroj na skrúcanie párov konzolových drôtov s jedným rozstupom

Sieťové káble CAT7 a CAT8 sa líšia najmä prenosovou rýchlosťou a frekvenciou.

CAT7 podporuje prenosové rýchlosti až 10 Gbps s frekvenciou 600 MHz, zatiaľ čo CAT8 podporuje rýchlosti až 25 Gbps alebo 40 Gbps s frekvenciou 2000 MHz.

Počas výroby by sa mali používať vysokokvalitné materiály vodičov, vzdialenosť medzi pármi a hrúbka izolácie by sa mali prísne kontrolovať, mali by sa použiť účinné techniky tienenia, ako je dvojvrstvové tienenie, aby sa znížili presluchy a vonkajšie rušenie, čím sa zabezpečí integrita signálu.

Mali by sa použiť dvojvrstvové tieniace štruktúry s vnútornou vrstvou z hliníkovej fólie a vonkajšou vrstvou z pletenej sieťoviny, aby sa zlepšila schopnosť kábla proti rušeniu; zároveň by sa malo optimalizovať usporiadanie párov a zväčšiť rozostupy medzi pármi, aby sa znížili presluchy.

Optimalizáciou párovej geometrie, presným riadením impedančného prispôsobenia, použitím vysokokvalitných izolačných materiálov a použitím účinných techník tienenia možno minimalizovať stratu spätného chodu, aby sa zabezpečila integrita signálu.

Automatická napínacia dráha a ovládanie pomáhajú udržiavať konzistentné napätie počas celého procesu balenia, zaisťujú rovnomerné pokrytie, vyhýbajú sa kolísaniu napätia počas spotreby pásky, čím znižujú poruchovosť.

Káble PCIe 6.0 a PCIe 7.0 sa líšia prenosovou rýchlosťou a požiadavkami na integritu signálu. PCIe 6.0 využíva modulačnú technológiu PAM4 s prenosovou rýchlosťou až 64 GT/s, zatiaľ čo PCIe 7.0 ďalej zvyšuje prenosovú rýchlosť, využíva pokročilejšie modulačné technológie a vyžaduje vyššiu integritu signálu a nižšiu latenciu.

Mali by sa zvoliť nízkostratové materiály vodičov, optimalizovať geometrickú štruktúru párov, znížiť presluchy medzi pármi, používať vysokokvalitné izolačné materiály a prísne kontrolovať výrobné procesy, aby sa znížilo oneskorenie a útlm signálu.

Presným riadením priemeru vodiča, hrúbkou izolácie a rozostupom medzi pármi a použitím analyzátorov impedancie na monitorovanie v reálnom čase, čím sa zabezpečí, že impedancia kábla bude v špecifikovanom rozsahu, aby sa zabránilo odrazu a strate signálu.

Použitie efektívnej technológie tienenia, ako je dvojvrstvové tienenie, použitie materiálov vodičov s nízkym odporom, optimalizácia geometrie páru vodičov, zníženie elektromagnetického úniku a kontrola úrovne EMI vodiča.

Vysoké prenosové rýchlosti vyžadujú prísnejšiu kontrolu integrity signálu, čo si vyžaduje použitie materiálov vodičov s nízkou stratou, presné riadenie geometrie párov a zníženie presluchov a oneskorenia, aby sa splnili požiadavky na vysokorýchlostný prenos.

Izolačné materiály s nízkou dielektrickou konštantou a tangentom s nízkou stratou, ako je PTFE alebo PI, by sa mali zvoliť na zníženie útlmu a oneskorenia signálu.

Pomocou Time Domain Reflectometry (TDR) a ďalších testovacích zariadení možno v reálnom čase monitorovať oneskorenie káblového prenosu, aby sa zabezpečilo, že je v špecifikovanom rozsahu, čím sa zabráni problémom s kvalitou prenosu signálu.

Presná kontrola priemeru vodiča a hrúbky izolácie, optimalizácia usporiadania párov, zníženie presluchov medzi pármi a použitie materiálov vodičov s nízkym odporom môžu účinne kontrolovať odpor a indukčnosť kábla.

Pomocou spektrálnych analyzátorov a iných testovacích zariadení možno v reálnom čase monitorovať rýchlosť káblového prenosu, aby sa zabezpečilo, že spĺňa konštrukčné požiadavky, čím sa zabráni problémom s kvalitou prenosu signálu.

Regulácia teploty extrudéra priamo ovplyvňuje kvalitu izolačnej alebo plášťovej vrstvy. Príliš vysoká alebo príliš nízka teplota spôsobí nestabilné vlastnosti materiálu a ovplyvní celkovú kvalitu kábla.

Stúpanie splietacieho stroja určuje pružnosť a pevnosť v ťahu splietaného drôtu. Kratší rozstup zvyšuje flexibilitu, zatiaľ čo dlhší rozstup zvyšuje pevnosť v ťahu.
