Stroj na vytláčanie izolácie drôtu

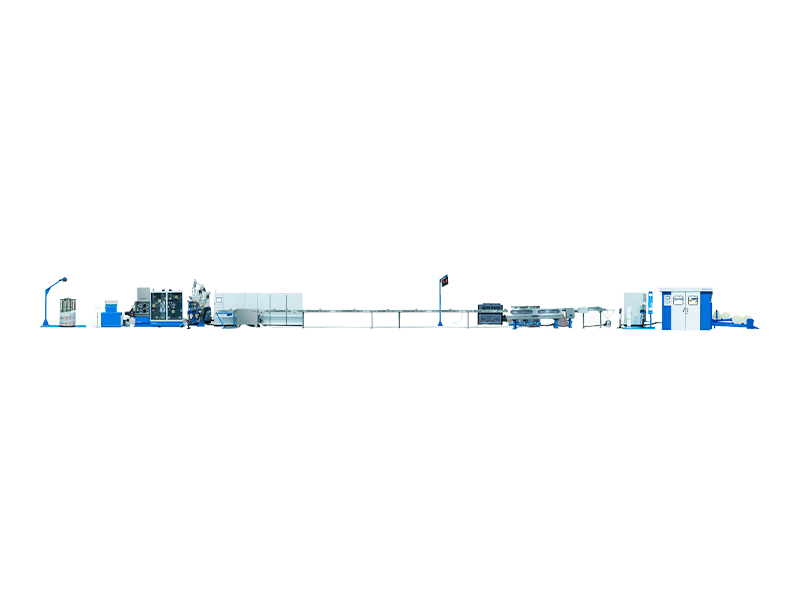

Vysokorýchlostná linka na vytláčanie izolácie drôtu radu PE/PP

Vysokorýchlostná vytláčacia linka káblovej izolácie série PE/PP je neštandardné zariadenie s prispôsobením. Prijíma sériovú výrobnú linku na ťahanie medeného drôtu, žíhanie medeného drôtu, vytláčanie izolácie a automatické prevíjanie kotúča. Je vhodný na vysokorýchlostné vytláčanie izolácie signálneho vodiča. Sériová výrobná linka môže udržiavať okamžitý izolačný povlak vodiča po ťahaní medi. Môže zabrániť povrchovej oxidácii medeného drôtu, zväčšiť kožný efekt prenosu elektrónov, zachovať vodivosť vodiča, znížiť útlm signálu a zvýšiť vzdialenosť prenosu signálu. Kotúče medeného materiálu môžu byť vyrábané vo veľkých sériách bez prerušenia, čo môže tiež zabezpečiť konzistentnosť prenosového výkonu drôtu v celej dávke. Sériovú výrobu je možné využiť na prípravu na krútenie páru v ďalšom kroku, zlepšenie kvality produktu, úsporu nákladov a tým zvýšenie konkurencieschopnosti na trhu produktov. Požadovaná sériová výrobná linka PE/PP má nasledujúce charakteristiky: hladký závitový valec a nepriľnavý materiál, malá odchýlka vonkajšieho priemeru medeného drôteného vodiča, vysoká oválnosť medeného drôtového vodiča, stabilné predĺženie medeného drôtového vodiča, presná regulácia teploty, vysoká sústrednosť hlavy hlavného extrudéra, stabilný priemer drôtu a malá tolerancia, nízky odpor pri ochladzovaní drôtu a 100 % úspešná rýchlosť výmeny cievky drôtu. Naša spoločnosť môže podporovať personalizované prispôsobenie podľa potrieb používateľov. Pokiaľ ide o hardvér, môžeme používateľom poskytnúť rôzne modely a značky základného príslušenstva, z ktorých si môžu vybrať. Pokiaľ ide o softvér elektrického ovládania, vieme poskytnúť aj ekonomické a praktické alebo pokročilé metódy elektrického ovládania. V dôsledku rôznych celkových konfigurácií sa cena tohto stroja tiež veľmi líši. Preto je hlavným faktorom, ktorý určuje cenu tohto stroja, nastavenie úrovne konfigurácie produktu používateľa. Navyše, pretože tento produkt je neštandardizované prispôsobené zariadenie s malým množstvom výroby, trvá dlhšie obdobie, kým sa navrhne, výroba, inštalácia a cyklus ladenia. Používatelia si musia rezervovať dostatočný počet obstarávacích cyklov, aby dosiahli požadované dodanie produktu.

Dopyt +
PREV：Žiadny predchádzajúci produkt
NEXT：Žiadny ďalší produkt
Product Details

KOMPONENTY

● Výplatný stojan
● Kontinuálny stredoťažný žíhací a predhrievací stroj
● Chladič medeného práškového filtra
● Hlavný extrudér
● Vstrekovací stroj
● Sušička s kŕmnym zásobníkom
● Farebný špirálový dávkovač
● Hlava extrudéra
● BY-PASS vypúšťací ventil materiálu
● Pohyblivý žľab
● Nádrž na chladiacu vodu
● Tryska na fúkanie vzduchu
● Capstan
● Fúkacia sušička
● Počítadlo metrov
● Laserový merač priemeru
● Vysokofrekvenčný tester iskier
● Naberanie
● Ovládacia skrinka elektriny
● Nasledujú vlastné možnosti
● Tlačiareň
● Vákuové zariadenie
● Detektor hrudiek
● Vodný elektrostatický kondenzátor
● Merač excentricity
● Elektronický billboard
● Ďalšie periférne pomocné zariadenia je možné prispôsobiť a pridať.


TECHNICKÉ ŠPECIFIKÁCIE

Hlavné technické parametre 65 - 30 80 45
Vhodný typ drôtu Vhodné pre dátové káble (CAT5E/CAT6/CAT6A), vysokofrekvenčné káble, automobilové káble, počítačové káble, elektronické káble, napájacie káble a iné drôty z medeného vodiča s pevnou izoláciou.
Rozsah vodičov pre americký štandard Medená tyč (Ø2,6-3,0mm) → medený drôt (AWG26-20) Medená tyč（2,6-3,0 mm）→medený drôt（AWG26-18）
Rozsah priemerov vodičov Ø0,40-0,81 mm Ø0,40-1,02 mm
Rozsah oblasti vodiča 0,16 - 0,52 m² 0,16 - 0,81 m²
Vonkajší priemer extrúzie Ø0,9-2,0 mm Ø0,9-2,5mm
Rozsah rýchlosti drôtu 600-1500 m/min 600-1500 m/min
Hlavné ukazovatele Tolerancia vonkajšieho priemeru medeného drôtu ±0,001 mm, ovalita medeného drôtu ±0,001 mm, predĺženie medeného drôtu 18-30 %, tolerancia vonkajšieho priemeru izolačného jadra ±0,005 mm, excentricita < 0,007 mm
Štruktúra stroja Ak vezmeme za os stredovú os hlavy extrudéra, je usporiadaná v priamke od odvíjania po naberanie, stred štandardného modelu je vysoký 1 m a celková dĺžka je 40-25 m.
Typ výplaty Štandardné použitie celého kotúča bezkyslíkatej medenej tyče s kontinuálnym odvíjaním, jednopolohový vertikálny odvíjací stojan z medeného drôtu, iné typy, ako je odvíjanie letákov, odvíjanie bez hriadeľa atď.
Stredný ťahač drôtu 17 foriem, séria Z4 55KW jednosmerný motor, ťahanie drôtu a koeficient zmenšenia polygónov je 1,25, priemer kolesa s pevnou rýchlosťou je Ø200
Kontinuálny žíhací stroj Priamy kontaktný trojuholníkový skratový spôsob žíhania, bez plynovej ochrany, žíhacie napätie je MAX50V, žíhací prúd je MAX800A, celkový žíhací výkon je MAX40KVA
Stroj na kontinuálne predhrievanie Z4 séria 7,5KW jednosmerný trakčný motor, predhrievacie napätie je MAX50V, predhrievací prúd je MAX400A, celkový výkon predhrievania je MAX20KV, teplota predhrievania vodiča je 80-120℃
Chladiaci stroj s medeným práškovým filtrom
Skladá sa zo zariadenia na filtrovanie medeného prášku, 1200 l nádrže na vodu, 4,5 kW doskového výmenníka tepla a 2,2 kW vodného čerpadla atď., Ktoré filtruje medený prášok v roztoku na ťahanie a chladí roztok na ťahanie.
Výstup extrudéra 130 kg/h 180 kg/h
Výkon extrudéra 30KW jednosmerný motor vyrobený v Číne, striedavý motor je možné prispôsobiť 30KW jednosmerný motor vyrobený v Číne, striedavý motor je možné prispôsobiť
Parametre skrutiek L/D pomer: 26, kompresný pomer: PE3,0. Skladá sa zo skrutkového materiálu 38CrMoAlA s tepelnou úpravou vákuovým nitridom a povrchovo zrnitým chrómovaným leštením.
Typ vykurovania Teleso stroja je liaty hliníkový vykurovací krúžok, krk je medený vykurovací krúžok, hlavová svorka/hlava/matrica je kremenná vykurovacia trubica.
Regulácia teploty Telo 4 svorka 1 krk 1 hlava 1 matrica 1
Vykurovací výkon 18 kW 22 kW
Chladenie suda 4-sekčný radiálny ventilátor 4-sekčný radiálny ventilátor
Vstrekovací stroj power Horizontálny stroj na vstrekovanie pásov s 3-stupňovou reguláciou teploty pre telo a 1-stupňovou reguláciou teploty pre krk, vertikálny stroj na vstrekovanie pásov je tiež možné prispôsobiť.
Vstrekovací stroj specification Vertikálny typ Ø30 Vertikálny typ Ø45
Vstrekovací stroj ouput 15 kg/h 25 kg/h
Vstrekovací stroj power 7,5 kW 11 kW
Sušička s kŕmnym zásobníkom Sušička násypky vyrobená v Číne, iné značky je možné prispôsobiť.
Farebný špirálový dávkovač Špirálový dávkovač vyrobený v Číne, iné značky a množstvá sú k dispozícii.
Voštinový tanier Stroj je vyrobený z nehrdzavejúcej ocele 316 bez galvanického pokovovania. Má vnútorne vedenú prietokovú štruktúru s prietokovými otvormi prepojenými skosením bez slepých rohov. Voštinová doska a príruba sú utesnené kužeľovým tmelom, aby sa zabránilo úniku.
Typ hlavy Automatická centrovacia hlava typu U7, rovnomerný tlakový pohyb vonkajšieho bežca, je možné prispôsobiť rôznymi štruktúrami, ako sú jednovrstvové / dvojvrstvové / jednoduché vstrekovacie pásy / dvojité vstrekovacie pásy atď. (automatické centrovanie mikro nastaviteľná) hlava extrudéra môže byť tiež prispôsobená.
Značka hlavy Hlava stroja je vyrobená v Číne a môže byť prispôsobená iným značkám, ako sú EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existujú dve polovice svorky hlavy stroja s dvoma synchronizovanými súpravami skrutiek a skrutiek. Môže byť zahrnutý jednosmerný kľúč a iné typy svoriek hlavy stroja môžu byť prispôsobené.
Tlaková skúška Snímač tlaku alebo bezpečnostný ventil odolný proti výbuchu na prírube hlavy.
BY-PASS vypúšťací ventil materiálu Jedna sada trojcestného elektrického automatického otočného BY-PASSu môže byť prispôsobená pneumatickým alebo iným typom.
Vyrovnávanie hlavy Prijatím štruktúry dvojitého polohovacieho kolíka príruby hlavy sa úroveň hlavy na dlhú dobu neposunie.
Pohyblivý žľab Pohyblivý žľab s konštantnou teplotou, samocirkulačná nádrž na teplú vodu, 9KW vykurovacie potrubie 2 ks, celý materiál SUS304, štandardná dĺžka malej nádrže na vodu 2500 mm, je možné prispôsobiť.
Chladiaca nádrž 20 metrov jednovrstvová nádrž v tvare U, vnútorná nádrž na vodu v tvare V, materiál SUS304, antikondenzačná medzivrstva na vonkajšej strane nádrže
Tryska na fúkanie vysokotlakového vzduchu Fúkacia tryska preklápacieho typu, materiál POM, dvojstupňová fúkacia konštrukcia, sada v pohyblivej nádrži na vodu, nádrž na chladiacu vodu, navijak. Iné typy typu fúkacej dýzy je možné prispôsobiť.
Fúkacia sušička Pri použití vysokotlakovej plochej dúchacej trysky je voda na povrchu drôtu odfúknutá, keď drôt prechádza cez port na fúkanie horúceho vzduchu. Súčasne využíva podtlakové sanie, voda na povrchu drôtu sa odoberá, keď drôt prechádza cez otvor vákuového nasávania.
Typ navijaka Vysokorýchlostný chladiaci dvojkolesový hriadeľ nanášaný drôtom s dĺžkou chladenia drôtu 50 metrov.
Priemer otočného kolesa Ploché pevné koleso Ø350 viacdrážkové segmentové koleso
Sila hriadeľa 7,5 kW made-in-China DC motor, AC motor can be customized
Počítadlo metrov Počítadlo metrov typu vodiaceho kolesa, s obvodom kolesa 400 mm, detekcia kódovača, nastaviteľný korekčný koeficient metra, ostatné typy počítadiel metrov sú prispôsobiteľné.
Naberanie type Dvojvalcový automatický navíjací stroj na výmenu hriadeľa Ø500, s naberacím výkonom 11 kW, pneumatickým upínaním a automatickou výmenou cievky pri dosiahnutí merača, automatickým vkladaním a vykladaním cievky s drôtom.
Laserový merač priemeru Meradlo priemeru drôtu vyrobené v Číne, presnosť merania je 0,001, iné značky, ako napríklad SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA atď., sú prispôsobiteľné.
Vysokofrekvenčný tester iskier Vysokofrekvenčný tester iskier vyrobený v Číne, napätie je 0-15KV, iné značky ako CLINTON/SIKORA/PROTON je možné prispôsobiť.
Ovládacia skrinka elektriny Elektrická skriňa VICTOR s povrchovou úpravou spomaľujúcou horenie, šetrná k životnému prostrediu, 10” HMI WEINVIEW, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorov a frekvenčných meničov sú prispôsobiteľné.
Inteligentný systém riadenia receptúry Prijatím komunikačného režimu zbernice Profinet sa v PLC uložia údaje o napätí výplaty, napätí navíjania, teplote predohrevu, riadení teploty hostiteľa, vonkajšom priemere vytláčania, rozstupe naberania, hodnote tlaku vzduchu atď., čo podporuje zber a import údajov MES, načítanie výrobného procesu jedným kliknutím, spustenie digitálnej inteligentnej výroby.
Celkový výkon 160 kW 180 kW


VOLITEĽNÉ POLOŽKY PRISPÔSOBENIA

Tlačiareň vysokorýchlostnú tlačiareň alebo iný typ tlače je možné prispôsobiť.
Vákuový extraktor Po prispôsobení je možné na hlavu stroja pridať vákuové zariadenie.
Detektor hrudiek Detektor hrudiek can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Vodný statický kapacitný merač Vodný kapacitný merač, ako BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, možno pridať po prispôsobení.
Merač excentricity Merač excentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Chladič Chladič alebo nádrž s izolovanou vrstvou je možné prispôsobiť.
Závesná elektronická tabuľa Podporované sú LED obojstranné elektronické obrazovky alebo iné typy.
Prídavné periférne zariadenia Ostatné periférne príslušenstvo alebo špeciálne úpravy pre celý stroj je možné prispôsobiť.
Elektrické rozvody 2,5-metrový stropný káblový žľab, vzduchové potrubia, signálne vodiče a napájací kábel usporiadaný s izoláciou, prívod vodiča z hornej časti elektrická ovládacia skrinka, prispôsobiteľné alternatívne metódy.
Norma bezpečnostných predpisov Vyrobené v súlade s bezpečnostnými normami CCC v Číne a prispôsobiteľné tak, aby spĺňali bezpečnostné normy CE/CSA/UL.
Normy napájania 3-fázový napájací zdroj 380V/50Hz s prispôsobiteľným napätím a frekvenciou pre rôzne krajiny a regióny.




VLASTNOSTI PRODUKTU

● Vysoký produkčný výnos: Prijatím sériovej štruktúry ťahania a vytláčania drôtu je možné dosiahnuť vysokorýchlostné vytláčanie izolácie, vysoký výťažok výroby a menej odpadu.

● Nepriepustný dizajn: Jedinečné tesniace a polohovacie štruktúry zaisťujú, že z príruby neuniká materiál a výška vytláčacej hlavy zostáva stabilná aj pri dlhodobom používaní.

● Vysoká kvalita: Naše izolované drôty majú sústrednosť 93%-97%, odchýlku vonkajšieho priemeru ±0,005,

Presná kontrola teploty: v rozmedzí ±1 °C.

● Inteligentné: Náš inteligentný systém riadenia je možné prispôsobiť, čo umožňuje jednoduchý prístup k vzorcom SOP, prípravám na spustenie jedným kliknutím a inteligentnej prevádzke.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť používanie riadiaceho systému zbernice Profinet, ktorý zabezpečuje rýchly prenos signálu s nízkym rušením. Pokiaľ existuje komunikačná sieť v ktorejkoľvek krajine alebo regióne, je možné rýchlo implementovať vzdialenú detekciu porúch, odstraňovanie problémov a údržbu.
