Domov / Produkt / Stroj na vytláčanie plášťa drôtov a káblov / Linka na vytláčanie plášťa LSZH/XLPE/TPE/TPU

Linka na vytláčanie plášťa LSZH/XLPE/TPE/TPU Manufacturers

Späť na zoznam
Stroj na vytláčanie plášťa drôtov a káblov

Linka na vytláčanie plášťa LSZH/XLPE/TPE/TPU

LSZH/XLPE/TPE/TPU Sheath Extrusion Line je neštandardné zariadenie s prispôsobením. Hlavný model stroja je vo všeobecnosti 70-150 mm. Väčšinou sa používa pri výrobe a výrobe ekologických a netoxických káblov. Vyššie uvedené extrúzne materiály majú vysokú viskozitu, zlú tekutosť a veľký odpor. Preto je tlak vo vnútri valca skrutky a hlavy stroja počas výroby extrúzie silný. Silný tlak vedie k vysokým teplotám. Vysoké teploty spôsobia rozklad a starnutie materiálov. Zostarnuté materiály budú vo forme malých pevných častíc, ktoré sú pokryté na povrchu drôtu spolu s normálnymi materiálmi. Je ľahké vytvárať miesta rozpadu iskier, ktoré spôsobujú chyby produktu. Požadovaný extrudér na izoláciu drôtu s nízkym dymom a nulovým halogénovým jadrom má nasledujúce charakteristiky: veľký výkon hlavného pohonu motora, dostatočné chladenie závitovky a prívodnej trubice materiálu, dobrá regulácia teploty, dobrá plynulosť prietokového kanála matrice bez známok zatvorenia formy, stabilná tolerancia priemeru drôtu a hladký povrch bez častíc, hladké vodiace koleso bez poškodenia drôtu, stabilné odvíjanie a navíjacie napätie, výmena navíjacej a odvíjacej štruktúry, úspora práce bez zastavenia stroja krásna drôtená mriežka naberačky. Rôzni používatelia budú mať pri objednávaní tohto zariadenia rôzne potreby. Naša spoločnosť môže podporovať personalizované prispôsobenie podľa potrieb používateľov. Pokiaľ ide o hardvér, môžeme používateľom poskytnúť rôzne modely a značky základného príslušenstva, z ktorých si môžu vybrať. V oblasti softvéru elektrického ovládania vieme zabezpečiť aj ekonomické a praktické alebo najmodernejšie metódy elektrického ovládania. V dôsledku rôznych celkových konfigurácií sa cena tohto stroja tiež veľmi líši. Preto je hlavným faktorom, ktorý určuje cenu tohto stroja, nastavenie úrovne konfigurácie produktu používateľa. Navyše, pretože tento produkt je neštandardizované prispôsobené zariadenie s malým množstvom výroby, trvá dlhšie obdobie na návrh, výrobu, inštaláciu a ladenie. Používatelia si musia rezervovať dostatočný počet obstarávacích cyklov, aby dosiahli požadované dodanie produktu.

Dopyt +
PREV：Linka na vytláčanie silikónového plášťa
NEXT：Linka na vytláčanie plášťa z PVC/PE/PP/PU
Product Details

KOMPONENTY

● Výplatný stojan
● Napínací stojan
● Stojan na narovnanie

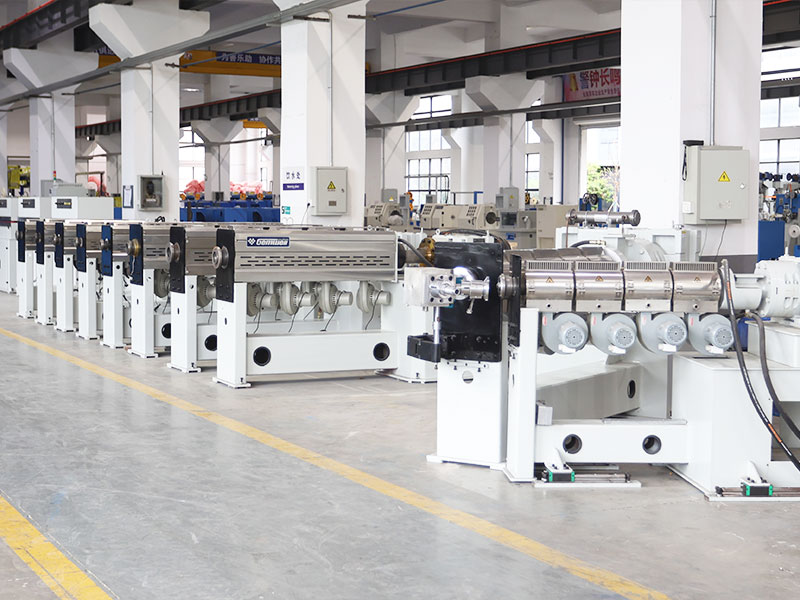

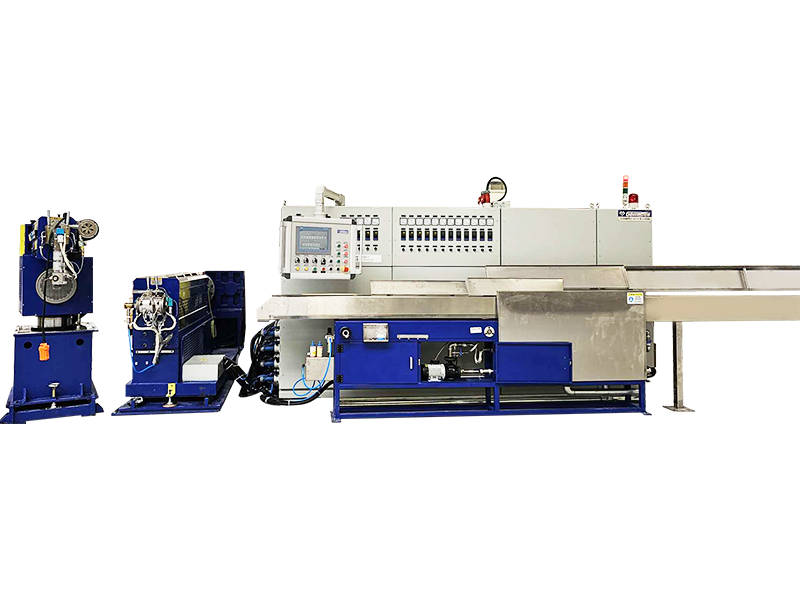

● Hlavný extrudér
● Hlava extrudéra
● Stroj na sušenie materiálu
● Pohyblivý žľab
● Tlačiareň
● Nádrž na chladiacu vodu
● Vzduchová dýza

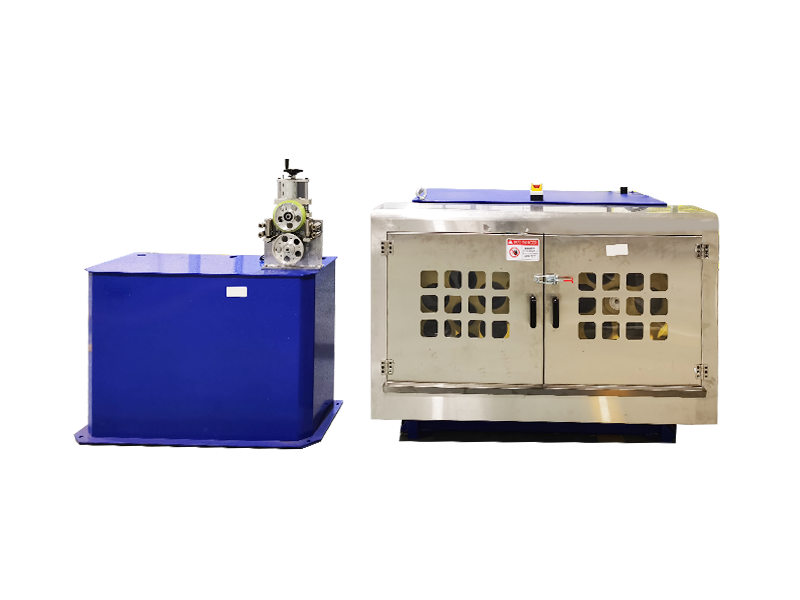

● Capstan
● Stojan na akumuláciu drôtov
● Počítadlo metrov
● Laserový merač priemeru
● Priemyselný frekvenčný tester iskier
● Naberanie
● Ovládacia skrinka elektriny


TECHNICKÉ ŠPECIFIKÁCIE

Technická špecifikácia 70 Typ 80 Typ 90 Typ 100 Typ 120 Typ 150 Typ
Vhodné typy drôtov Vhodné pre rôzne typy vodičov, ako sú fotovoltaické káble, automobilové káble, káble vlečných reťazí, ožarovacie káble, prekrížené káble, dátové káble, počítačové káble, vysokofrekvenčné káble, ovládacie káble, napájacie káble a napájacie káble, ktoré sa majú vytlačiť.
Rozsah jadra Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø 30-60 mm
Hotový vonkajší priemer Ø3-10mm Ø4-12mm Ø6-16mm Ø 10-20 mm Ø18-40mm Ø35-65mm
Rozsah rýchlosti drôtu 30-200 m/min 20-150 m/min 10-80 m/min

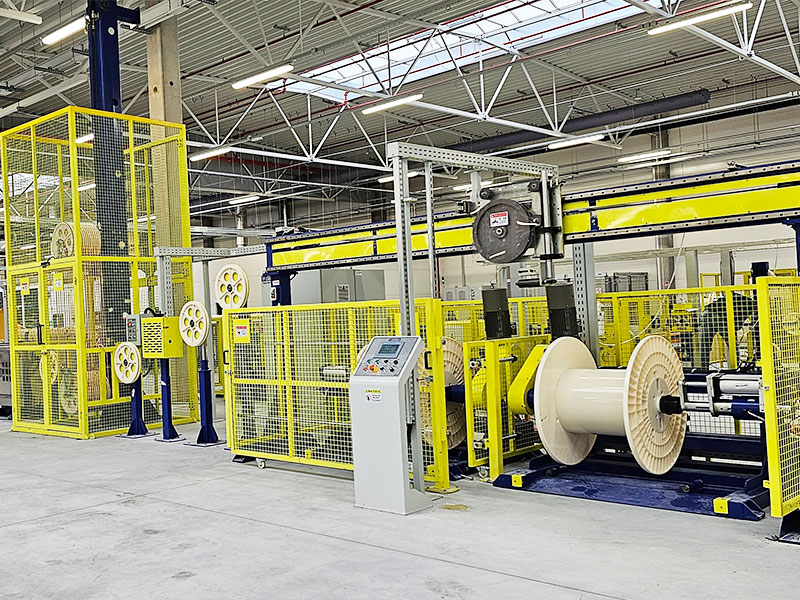

Štruktúra stroja Zoberte hlavu extrudéra ako centrálnu os, všetky časti od odvíjania po naberanie sú lineárne rozdelené. Štandardná vytláčacia linka má stredovú výšku 1 meter a celkovú dĺžku 30-40 metrov

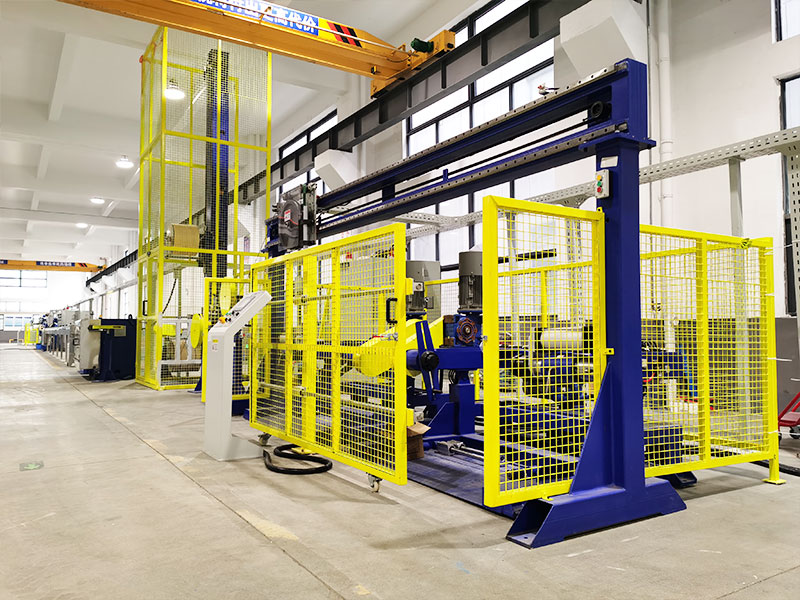

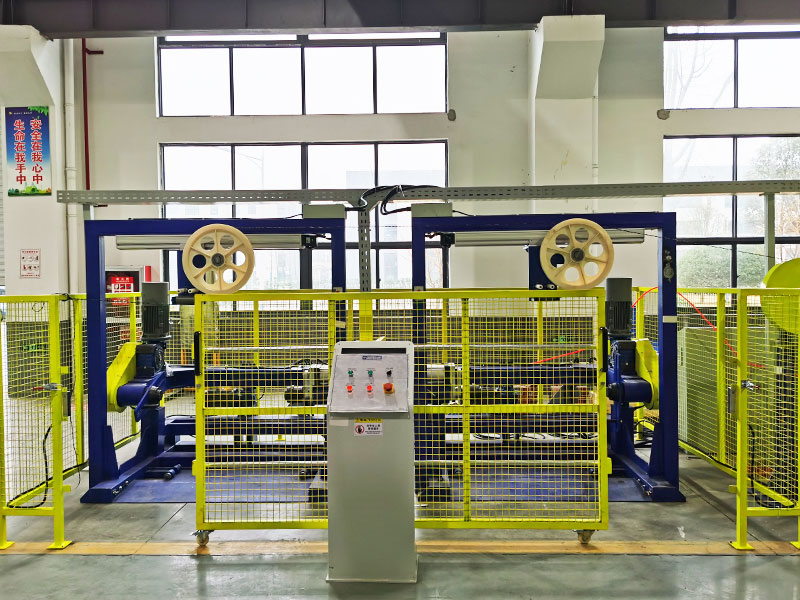

Typ výplaty drôtom Bezhriadeľový odvíjací stojan, elektrické zdvíhanie. Typ odvíjacieho výkonu môže byť prispôsobený ako aktívny alebo pasívny a typ odvíjacieho stojana môže byť tiež prispôsobený, ako je typ hriadeľa / typ portálovej kolísky.
Špecifikácia výplatnej cievky Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Výplatná sila Prevodový motor s výkonom 3,7 kW 5,5kW motor s prevodovkou
Typ výplatného napätia Vertikálny napínací rám posuvnej koľajnice, prispôsobiteľný v iných štýloch Napínací rám hriadeľovej páky, prispôsobiteľný v iných štýloch
Vyrovnávací rám Päťkolesový stojan na vyrovnávanie vodičov, vonkajší priemer kolesa na vyrovnávanie vodičov Ø100, vybavený skrinkou na náradie.
Výstup lepidla extrudéra 130 kg/h 150 kg/h 220 kg/h 270 kg/h 380 kg/h 560 kg/h
Výkon extrudéra 45 kW 55 kW 75 kW 95 kW 132 kW 185 kW
Parameter skrutky L/D: 26: 1, kompresný pomer LSZH/XLPE: 1,2 (v závislosti od dodávateľa suroviny), skrutka s jedným závitom; kompresný pomer TPE/TPU: 3,0, skrutka s dvojitým závitom.
Typ vykurovania Telo extrudéra je vyrobené z liatej hliníkovej vykurovacej špirály, hrdlo extrudéra je vyrobené z medenej vykurovacej špirály a hlava extrudéra je vyrobená z liatej hliníkovej vykurovacej dosky. Svorka / matrica hlavy extrudéra je vyrobená z kremennej vykurovacej dosky.

Regulácia teploty telo extrudéra 4 svorka extrudéra 1 hrdlo extrudéra 1 hlava extrudéra 1 matrica 1. telo extrudéra 5 svorka extrudéra 1 hrdlo extrudéra 1 hlava extrudéra 1 matrica 1. telo extrudéra 6 svorka extrudéra 1 hrdlo extrudéra 1 hlava extrudéra 1 matrica 1.
Vykurovací výkon 18 kW 22 kW 27 kW 32 kW 40 kW 60 kW
Chladenie hlavne Štvorstupňový odstredivý ventilátor, spôsob chladenia vodou je možné prispôsobiť. Päťstupňový odstredivý ventilátor, spôsob chladenia vodou je možné prispôsobiť. Sis-stage odstredivý ventilátor, spôsob chladenia vodou je možné prispôsobiť.
Stroj na sušenie materiálu 50 kg 100 kg 150 kg
Voštinový tanier Stroj je vyrobený z nehrdzavejúcej ocele 316 bez galvanického pokovovania. Má vnútorne vedenú prietokovú štruktúru s prietokovými otvormi prepojenými skosením bez slepých rohov. Voštinová doska a príruba sú utesnené kužeľovým tmelom, aby sa zabránilo úniku.
Typ hlavy Nastaviteľná hlava stroja, špecifikácia násypky je prispôsobená podľa priemeru drôtu. Môže byť navrhnutý s jedno/dvojvrstvovými štruktúrami. Môže byť tiež prispôsobený typu hlavy extrudéra s automatickým centrovaním.
Značka Head Hlava stroja je vyrobená v Číne a môže byť prispôsobená iným značkám, ako sú EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existujú dve polovice svorky hlavy stroja s dvoma synchronizovanými súpravami skrutiek a skrutiek. Môže byť zahrnutý jednosmerný kľúč a iné typy svoriek hlavy stroja môžu byť prispôsobené.
Úroveň hlavy Prijatím konštrukcie s dvojitým polohovacím kolíkom s prírubou hlavy zostáva výška hlavy nezmenená po dlhú dobu.

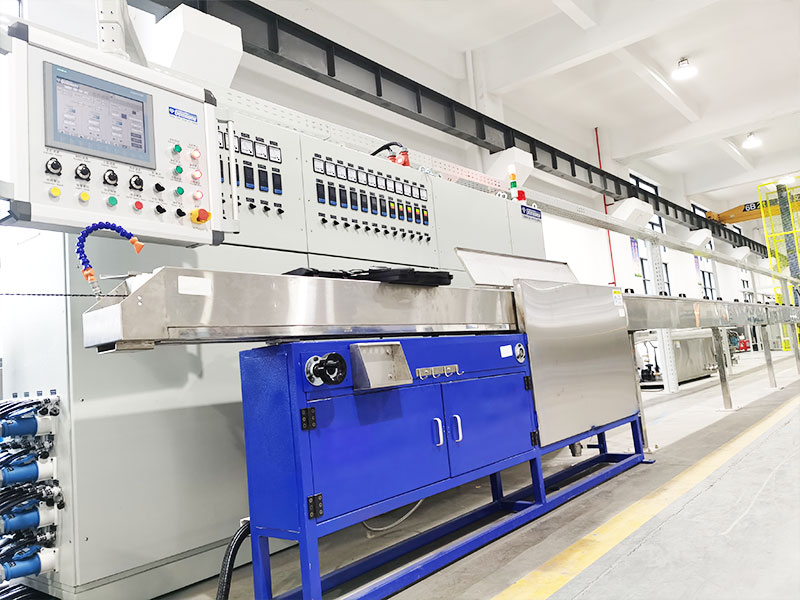

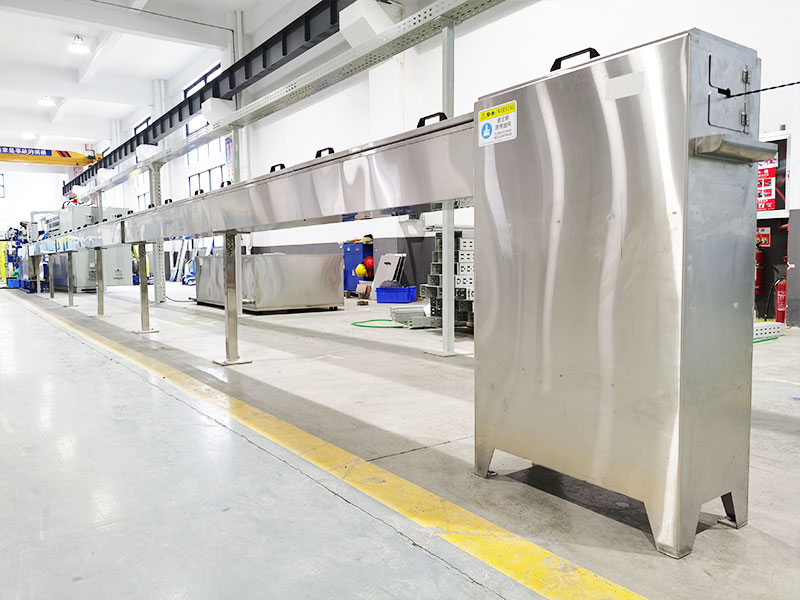

Pohyblivý žľab Bežná prietoková nádrž, bez cirkulácie vody, temperovaná nádrž, vyrobená z materiálu SUS304, malá štandardná dĺžka nádrže je 1250 mm, typ konštantnej teploty je možné prispôsobiť.
Tlačiareň Elektrická atramentová tlačiareň typu miešania, iné typy tlače alebo zariadenie na vstrekovanie kvapkacieho riedidla je možné prispôsobiť.
Vodná chladiaca nádrž 10-metrová jednovrstvová nádrž v tvare U, cyklické chladenie vodou, integrovaný materiál SUS304, dvojvrstvová nádrž v tvare U alebo dĺžku nádrže je možné prispôsobiť.
Vysokotlaková fúkacia tryska Štandardom je otvorená dýza s materiálom POM a dvojdielnou konštrukciou fúkania vzduchu, osadená v pohyblivej nádrži, chladiacej nádrži, navijaku. Iné typy vzduchových trysiek je možné prispôsobiť.
Typ navijaka Dvojitý hriadeľ anódového hliníkového kolesa Kotúč Caterpillar
Priemer otočného kolesa Typ s dvoma kolesami Ø500 Typ s dvoma kolesami Ø600 Typ s dvoma kolesami Ø800 Štyri valce, 800 kg Päť valcov, 1200 kg
Capstan Power 3,7kW servomotorová prevodovka 5,5kW motor s prevodovkou

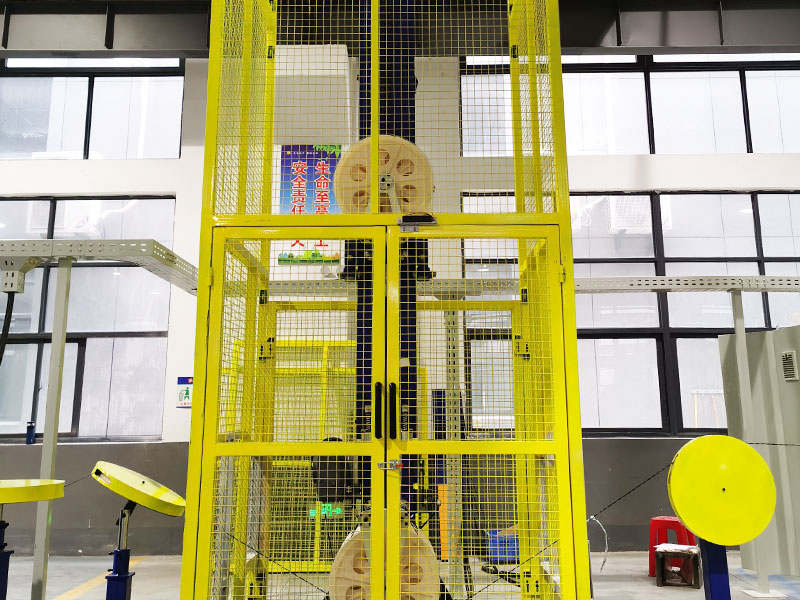

Akumulácia drôtov Horizontálny napínací stojan na akumuláciu drôtu, celková dĺžka 12 metrov, 10 drážok 9 drážok na úložnom kolese drôtu, celkové uloženie drôtu 180 metrov, napnutie magnetickej práškovej spojky, vertikálne alebo iné typy sú prispôsobiteľné.
Napínací stojan Nie
Akumulácia drôtov Wheel Diameter Ø300, špecifikáciu priemeru kolesa je možné prispôsobiť Ø400, špecifikáciu priemeru kolesa je možné prispôsobiť Nie
Počítadlo metrov Počítadlo merača tlakového kolesa, obvod meracieho kolesa 500 mm, detekcia enkodéra, nastaviteľný korekčný koeficient merača, iné typy počítadiel sú prispôsobiteľné. Kotúč Caterpillar with metre counting function, other models can be customized.

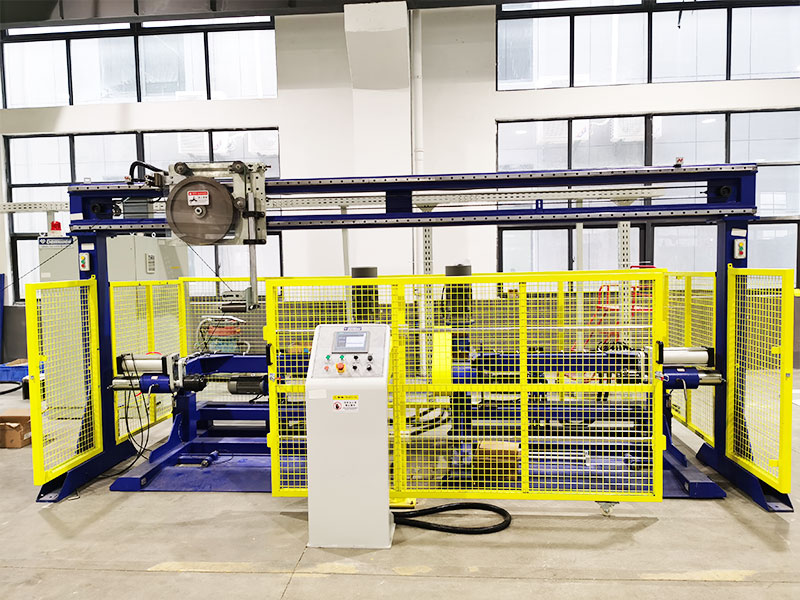

Naberanie Type Dvojhlavové bezhriadeľové naberačky, elektrické zdvíhanie, usporiadanie skrutkových tyčí, iné typy sú prispôsobiteľné. Koncové naberanie axiálneho základu, režim naberania krútiaceho momentu, iné typy je možné prispôsobiť.
Naberanie Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Naberanie Power 3,7kW motor s prevodovkou 5,5kW motor s prevodovkou

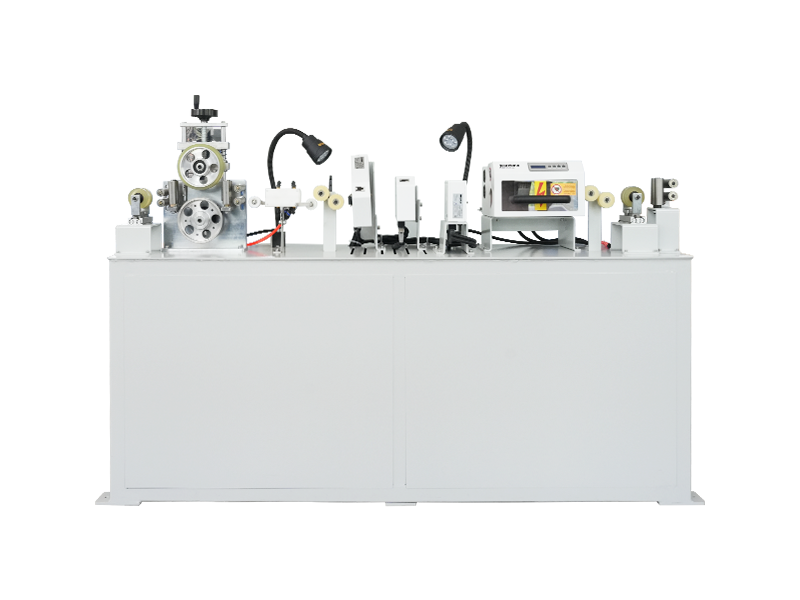

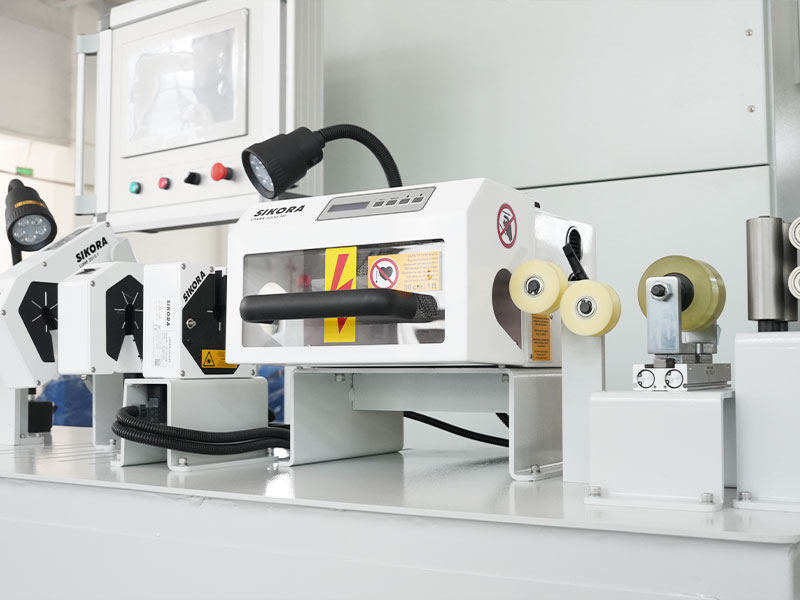

Laserový merač priemeru Jednoosové meradlo priemeru Made-in-Chian, presnosť merania 0,001, iné značky ako SIKORA/ZUMBACH/PROTON/TAKIKAWA je možné prispôsobiť.
Priemyselný frekvenčný Spark Tester Guľôčkový vysokonapäťový tester iskier vyrobený v Číne, rozsah napätia 0-15KV, prispôsobiteľné iné značky ako CLINTON/SIKORA/PROTON
Ovládacia elektrická skrinka Elektrická skriňa VICTOR s povrchovou úpravou spomaľujúcou horenie, šetrná k životnému prostrediu, 10” HMI WEINVIEW, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorov a frekvenčných meničov sú prispôsobiteľné.
Hrubá sila 75 kW 90 kW 110 kW 135 kW 185 kW 255 kW


VOLITEĽNÉ POLOŽKY PRISPÔSOBENIA

Predný hriadeľ Dvojkolesový predný hriadeľ Ø500 je možné prispôsobiť Dvojkolesový predný hriadeľ Ø600 je možné prispôsobiť Predný hriadeľ húsenice Ø800 kg je možné prispôsobiť
Vstrekovací stroj Vstrekovací stroj je prispôsobiteľný, na extrúziu plášťa sa uprednostňuje horizontálny vstrekovací stroj.
Extrudér vnútornej/vonkajšej vrstvy Extrudér vnútornej/vonkajšej vrstvy môže byť prispôsobený s preferovaným usporiadaním v tvare V.
Detekcia tlaku Tlak na prírubovú dosku hlavy stroja je možné pridať snímač alebo bezpečnostný ventil do výbušného prostredia.
Vákuový extraktor Na vstupe hlavy stroja je možné pridať vákuové zariadenia.
Špirálová miešačka farieb Špirálový farebný hlavný mixér je prispôsobiteľný.
Silový stroj Prispôsobiteľná možnosť pridať elektrický miešací stroj na prášok alebo elektrostatický ekologický práškový stroj.
Drôtový rezací stroj Stroj na rezanie drôtu je prispôsobiteľný.
Navíjacia doska Prispôsobiteľné možnosti na pridanie jednoduchej alebo rýchlej navíjacej dosky.
8-typový navíjací stroj 8 typov navíjacích strojov je prispôsobiteľných.
Automatický navíjací stroj / baliaci stroj Automatický navíjací stroj / baliaci stroj je prispôsobiteľný.
Fúkacia sušička so vzduchovým čerpadlom Fúkač so vzduchovým čerpadlom je prispôsobiteľný.
Detektor hrudiek Prispôsobiteľná možnosť pridať funkcie detekcie hrudiek do meracieho prístroja na meradle priemeru čínskych značiek alebo prispôsobiť iné značky ako SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Vstrekovacia tlačiareň IMAJE/KGK/LEIBINGER je prispôsobiteľný.
Meranie excentricity BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA je prispôsobiteľný.
Chladič vody Chladič vody je prispôsobiteľný a nádrž má medzivrstvovú izolačnú štruktúru.
Doskový výmenník tepla Doskové výmenníky tepla sú prispôsobiteľné.
Závesná elektronická zobrazovacia doska Prispôsobiteľná možnosť pridať obojstrannú LED elektronickú obrazovku alebo iné typy.
Inteligentný systém správy receptov Prispôsobiteľná možnosť pridať inteligentný systém riadenia receptúry, ktorý ukladá údaje, ako je napätie drôtu, teplota predhrievania, vonkajší priemer vytláčania, vzdialenosť drôtov a tlak vzduchu v PLC. S režimom zbernicovej komunikácie podporuje zber a import údajov MES, prístup k výrobnému procesu jedným kliknutím, spustenie jedným kliknutím a dosahuje digitálnu inteligentnú výrobu.
Periférne pomocné zariadenia Podpora prispôsobenia dodatočného periférneho pomocného zariadenia alebo špeciálnej prispôsobenej vytláčacej linky.
Elektrické rozvody 2,5-metrový stropný káblový žľabový stojan, vzduchové potrubia, signálne vodiče a napájací kábel usporiadané s izoláciou, prívod vodiča z hornej časti elektrickej ovládacej skrinky, prispôsobiteľné alternatívne metódy.
Bezpečnostné predpisy a normy Vyrobené podľa čínskych bezpečnostných noriem CCC, prispôsobiteľné podľa bezpečnostných noriem CE/CSA/UL.
Normy napájania 3-fázové 380V/50Hz, prispôsobiteľné pre rôzne napätia a frekvencie v rôznych krajinách a regiónoch.




VLASTNOSTI PRODUKTU

● Vysoký produkčný výnos: Dizajn optimalizovaný pre skrutky, odolný proti opotrebeniu, nepriľnavý, chróm bez padania, skrytie bez lepidla, rýchla zmena farby, vysoká rýchlosť linky, vysoká výťažnosť výroby.

● Široká škála aplikácií: v závislosti od typu materiálov môže byť vybavený príslušnou závitovkou extrudéra, ktorá môže poskytnúť jednozávitový gradientový typ, dvojzávitový separačný typ BM a iné typy závitoviek.

● Nepriepustný dizajn: Jedinečné tesniace a polohovacie štruktúry zaisťujú, že z príruby nepresakuje materiál a výška vytláčacej hlavy zostáva stabilná aj pri dlhodobom používaní.

● Presná regulácia teploty: ± 1 °C.

● Inteligentné: Inteligentný systém riadenia receptúry je možné prispôsobiť. Má prístup jedným kliknutím k vzorcu SOP, príprava na spustenie jedným kliknutím, spustenie jedným kliknutím a inteligentné ovládanie.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť používanie riadiaceho systému zbernice Profinet, ktorý zabezpečuje rýchly prenos signálu s nízkym rušením. Pokiaľ existuje komunikačná sieť v ktorejkoľvek krajine alebo regióne, je možné rýchlo implementovať vzdialenú detekciu porúch, odstraňovanie problémov a služby údržby.
