Triple Pitch Pair Twisting Machine pre sieťový kábel

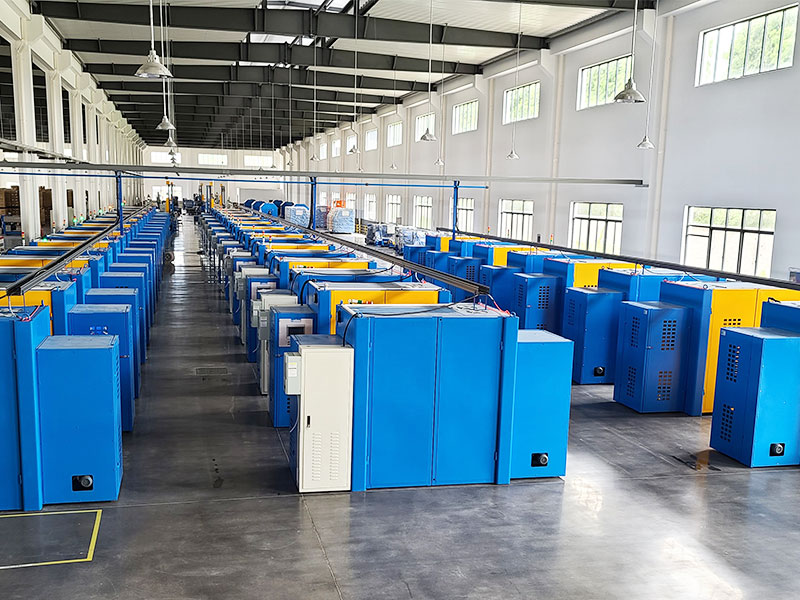

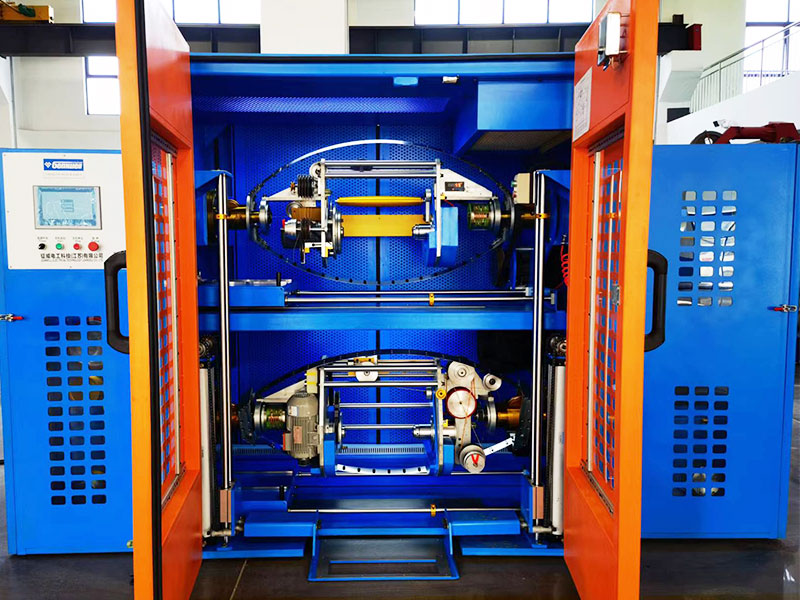

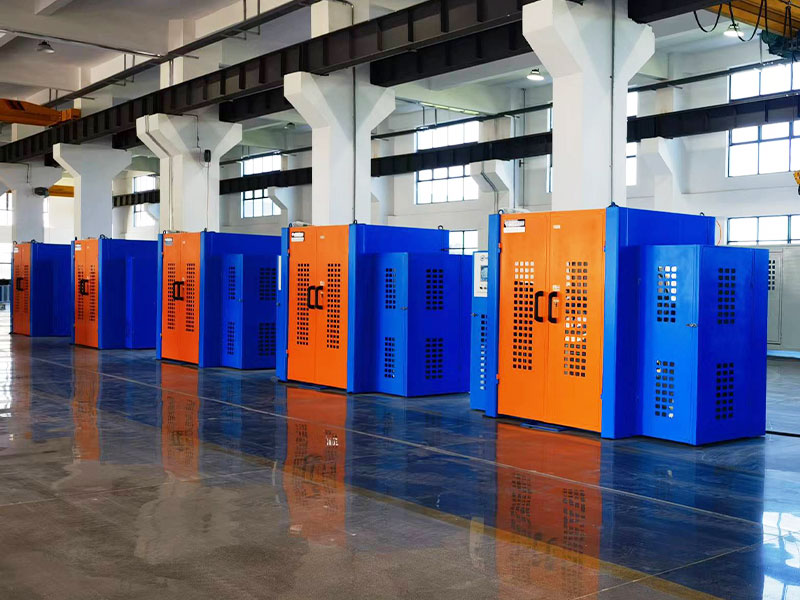

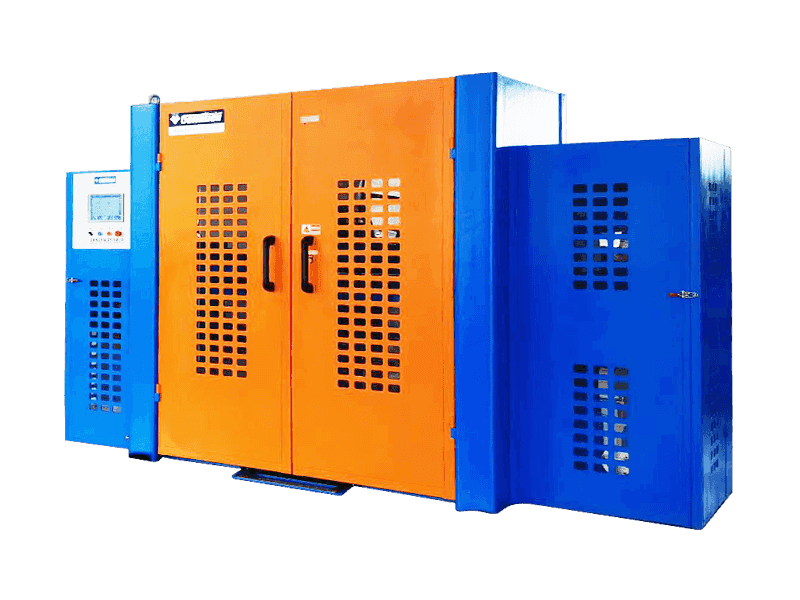

Integrovaný stroj na skrúcanie trojitého rozstupového páru pre sieťový kábel

Stroj na trojité skrúcanie môže realizovať tri funkcie: jednoduché skrúcanie, spätné skrúcanie a skrúcanie párov. Celý stroj obsahuje jedinú zákrutovú časť pre spätný zákrut a párovú zákrutovú časť. Odvíjacia časť a navíjacia časť majú integrovaný dizajn s hornou a spodnou vrstvou naskladanými, aby sa šetrilo miesto. Existujú vonkajšie a vnútorné odvíjacie časti zadnej otočnej odplaty. Vonkajšie odvíjanie je vedené cez otočný uhlový oblúk do otvoru v uhlovej matrici odchýlenej od stredu otáčania a vnútorné odvíjanie je priamo vedené do iného otvoru na symetrickej strane matrice s drôteným lankom odklonenej od stredu otáčania bez toho, aby prechádzalo cez uholník. Otočný uhlový oblúk poháňa lisovnicu s drôteným lankom tak, aby sa otáčala tak, že dva jadrové drôty sú skrútené v jedinom stúpaní so 100 % spätným zákrutom, aby vytvorili prvé stúpanie. Skrútené drôty potom vstupujú do skrúteného oblúka pre druhý a tretíkrát skrútenia, aby sa dosiahla funkcia trojitého skrútenia. Stroj na trojité skrúcanie má vysokú účinnosť a presné stúpanie a je veľmi vhodný pre proces skrúcania drôtu siete CAT5/CAT5E/CAT6.

Dopyt +
PREV：Žiadny predchádzajúci produkt
NEXT：Žiadny ďalší produkt
Product Details

KOMPONENTY

● Ø500 portálová kolíska bez hriadeľa aktívne odvíjanie vo vnútri splietacieho luku 1 jednotka
● Ø500 bezhriadeľové aktívne odvíjanie mimo splietacieho luku 1 jednotka
● Ø500 Dvojité stúpanie konštantného napätia pár twister 1jednotka
● Riadiaci systém 1 jednotka
● Periférne pomocné zariadenia je možné prispôsobiť.


TECHNICKÉ ŠPECIFIKÁCIE

Výplatná štruktúra Jedna hlava portálovej kolísky bez hriadeľa aktívne odvíjanie vnútri splietacieho luku Jedna hlava bezhriadeľového aktívneho odvíjania mimo splietacieho luku
Štruktúra preberania Horizontálna portálová kolíska bez hriadeľa navíjanie, splietací luk s dvojitým rozstupom krútenia.
Celková konštrukcia stroja Integrovaná horná a spodná konštrukcia. Aktívne odvíjanie portálového žeriavu bez hriadeľa je umiestnené na hornej časti integrovaného stroja. Bezšachtový aktívny odvíjač je umiestnený na pravej časti. Navíjanie splietania je umiestnené na spodnej časti integrovaného stroja.
Vhodný typ drôtu Používa sa hlavne pre LAN KÁBLE CAT5, CAT5E, CAT6A atď.
Špecifikácia jadrového drôtu Rozsah: Ø0,6-1,2 mm, mimo tohto rozsahu, je možné prispôsobiť
Vonkajší priemer lanka rozsah: Ø1,2-2,5 mm, mimo tohto rozsahu je možné prispôsobiť.
Stranding die Štandardná veľkosť OD formy je 25
Metóda spätného krútenia Dosiahnutie krútenia alebo predkrútenia, krútenie znamená, že oblúky odvíjacieho stroja a skrútený pár sa otáčajú v opačných smeroch; predbežné skrútenie sa vzťahuje na rovnaký smer otáčania odvíjacieho stroja a skrútenia páru a možno ho zvoliť na dotykovej obrazovke.
Pomer skrútenia/predkrútenia 0-100%, plynule a plynule nastaviteľné, nastavenie na dotykovej obrazovke, automatické ovládanie PLC, automatické sledovanie rýchlosti krútenia/spätného krútenia. Pri rýchlosti skrútenia 33 percent sa pri odvíjaní vytvorí jeden rozstup, zatiaľ čo pri rozbehu sa vytvoria dva rozstupy. Celkový počet ihrísk je teda tri.
Smer splietania S/Z
Výplatná rýchlosť otáčania MAX1800 RPM (bez zaťaženia).
Skutočná rýchlosť spúšťania sa nastavuje podľa požiadaviek rôznych druhov drôtov.
Rýchlosť otáčania naberania MAX1800RPM/5400TPM (bez zaťaženia).
Skutočná rýchlosť spúšťania sa nastavuje podľa požiadaviek rôznych druhov drôtov.
Rozsah rýchlosti drôtu Vzorec na výpočet rýchlosti linky: Rýchlosť otočného oblúka x 3 x stúpanie / 1000 = m/min. Maximálna povolená rýchlosť je 100 m/min.
Stúpanie drôtu Optimálny rozsah: 5,0-30,0 mm, s presnosťou na jedno desatinné miesto, s plynule nastaviteľnou úrovňou, voliteľnou na dotykovej obrazovke.
Presnosť výšky tónu Presnosť rozstupu ± 0,3 mm pri výrobe s pevnou rýchlosťou, ± 0,5 mm pri spustení/vypnutí.
Materiál na lanko Štandardným použitým materiálom je oceľový pás 65Mn s keramickými očkami, ktorý je možné prispôsobiť na odľahčený luk z uhlíkových vlákien.
Výplatná sila luku Štandardná konfigurácia je 5,5 kW invertorový motor, ktorý je možné prispôsobiť aj pre servomotory.
Naberanie sily luku Štandardná konfigurácia je 5,5 kW inverter motor, which can also be customized for servo motors.
Brzdenie na lanku Elektromagnetické brzdy
Typ navijaka V portálovej kolíske je zabudovaný dvojkolesový navijak
Priemer otočného kolesa Ø185, 5-drážkový pogumovaný hliníkový valec s hnacím valcom 5-drážkový delený hliníkový valec.
Sila hriadeľa Štandardná konfigurácia je 1,5 kW invertorový motor, ktorý je možné prispôsobiť aj pre servomotor.
Špecifikácia výplaty Ø500 ABS nástrojové kolesá.
Špecifikácia odberu Ø500 ABS nástrojové kolesá. 630 take-up wheels can be customized.
Vnútorný otvor navijaka Štandard je Ø56mm, iné veľkosti je možné prispôsobiť.
Zdvíhanie vretena navijaka Elektrické zdvíhanie, nakladanie na skateboard a vykladanie cievky.
Spôsob uťahovania kotúča Výkonná uťahovacia cievka zostavy elastického valca, uťahovacia sila>200 kg, so samosvornou ochranou, pneumatická uvoľňovacia cievka
Navíjacia hmotnosť MAX 300 kg
Výplatný výkon cievky Štandardná konfigurácia je 2-0,75 kW prevodový motor, ktorý môže byť tiež prispôsobený pre servomotor.
Výkon navíjacej cievky Štandardná konfigurácia je 0,75 kW prevodový motor, ktorý môže byť tiež prispôsobený pre servomotor.
Usporiadanie polohy navíjacieho drôtu Štandardom je 30 leštených tyčových traverzových hriadeľových jednotiek, ktoré je možné prispôsobiť pre rady ovládačov pohybu servopohonov.
Detekcia úbytku materiálu na výplatu Alarm a automatické zastavenie, keď dôjde k vybitiu drôtu jadra/alarm a automatické zastavenie, keď sa drôt preruší.
Napínací typ Štandardom je nastavenie napätia pohybom alebo pridaním vyvažovacích závaží, PID riadi rýchlosť odvíjania alebo navíjania alebo ho prispôsobuje na nastavenie napätia pomocou servomotora.
Rozsah napínacieho napätia 3N-30N/0,3kg-3kg/300g-3000g
Rozsah napínacieho napätia 5N-50N/0,5kg-5kg/500g-5000g
Presnosť napätia ± 25 g
Zobrazenie napätia Komunikačný digitálny snímač tlaku na displeji, alarm prekročenia napätia a automatické vypnutie.
Manažment vzorca Vlastný systém riadenia receptúry umožňuje privádzanie údajov, ako je napätie, teplota, vonkajší priemer, stúpanie, S/Z, vzdialenosť vinutia drôtu a barometrický tlak do PLC, čím podporuje zber a import údajov pre digitálnu výrobu.
Bezpečnostná ochrana Automatickú detekciu a predpoveď teploty / vibrácií / hluku / tlaku je možné prispôsobiť podľa štandardného dizajnu CE/CSA/UL.
Detekcia iskier Dá sa prispôsobiť na pridanie testera iskier
Normy napájania Štandardom je 3-fázové 380V/50Hz a napájanie je možné prispôsobiť pre rôzne krajiny a regióny.
Inteligentný softvér Prispôsobiteľné na pridanie softvéru s funkciou automatického priraďovania najlepšej výrobnej rýchlosti, aby sa súčasne dosiahla efektívnosť výroby a kvalita produktu.
Zariadenie na premazanie jadrového drôtu Zariadenie na mazanie jadrového drôtu je možné prispôsobiť a pridať. Izolačný jadrový drôt je potiahnutý prchavým mazacím olejom na zníženie trenia počas krútenia páru drôtu.




VLASTNOSTI PRODUKTU

● Vysoká rýchlosť: Vretenová skriňa je odľahčená a žíhaná, je odolná a nedeformuje sa. Otočný uholník je staticky vyvážený a dynamicky vyvážený pre testovanie a korekciu. Má malé vibrácie a nízku hlučnosť. Vreteno nevytvára teplo počas dlhodobej nepretržitej vysokorýchlostnej prevádzky a rýchlosť otáčania vretena je vysoká.

● Menej obsadeného miesta: Prijíma integrovanú štruktúru, ktorá šetrí viac ako 50 % práce v porovnaní s tradičným strojom na krútenie zadných párov deleného typu.

● Nízka spotreba energie: Elektrická energia sa dá ušetriť viac ako 50% v porovnaní s tradičným strojom na krútenie zadných párov.

● Stabilné napätie: Servomotor je možné prispôsobiť ako napínací prvok. Po nastavení celkového navíjacieho napätia sa inteligentne vypočíta odvíjacie napätie dvoch drôtov jadra. Umožňuje tiež presné riadenie rýchlosti odvíjania a navíjania pomocou ovládača servopohybu, čím sa dosahuje stabilné napätie.

● Presná výška tónu: Svetový výhradne "precízny prevodový mechanizmus externej sily a vnútorného hnacieho hriadeľa", používa komplexný mechanický prevod na prenos sily motora mimo skrúteného oblúka na hnacie koleso vo vnútri. Nastavte hlavný navijak ako meradlo pohybu, použite ovládače servopohybu pre otočný oblúk a hlavný navijak, aby ste mohli presne ovládať pohyb reťaze a získali presný sklon pri akejkoľvek rýchlosti.

● Úspora práce: Vybavený flexibilným navliekačom, môže hladko prejsť cez otočný uzol uhlového oblúka a navliekanie môže byť dokončené za 1 minútu. Drôt je možné vytiahnuť v opačnom smere pomocou ovládacieho panela, čím sa ušetrí práca.

● Inteligentné: Správa receptov, vyhľadávanie receptov SOP jedným kliknutím, príprava na spustenie jedným kliknutím, spustenie jedným kliknutím; dynamická spätná väzba výšky krútenia, pomer spätného krútenia, detekcia chyby/detekcia odpojenia/zastavenie pri dosiahnutí merača, inteligentný ovládací panel

● Nízka poruchovosť: Všetky komponenty elektrického ovládania v upínacom oblúku sú všetky nainštalované na kolíske a všetky signály sú elektricky ovládané v uzavretej slučke vo vnútri spleteného oblúka. Zberný krúžok uhlíkovej kefky poskytuje iba trojfázovú energiu do vnútra lankového oblúka bez prenosu signálov, aby sa predišlo zlému kontaktu, interferencii a nízkej poruchovosti.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť, aby získali riadenie zbernice Profinet, ktoré zaisťuje rýchly prenos signálu a nízke rušenie.

Riešenie problémov a údržba sú dostupné bez ohľadu na umiestnenie stroja v ktorejkoľvek krajine alebo regióne na celom svete, pokiaľ existuje komunikačná sieť, potom je možné rýchlo poskytnúť služby zisťovania porúch, odstraňovania porúch a údržby.
