FEP/PFA/ETFE/PEEK/PA Vysokoteplotná vytláčacia linka na izoláciu jadra Manufacturers

Späť na zoznam
Vysokoteplotná linka na vytláčanie izolácie drôtu

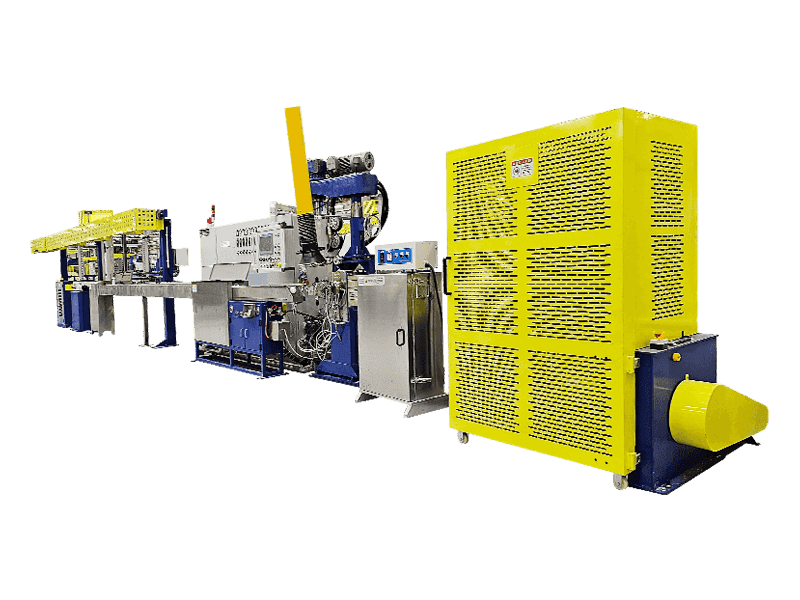

FEP/PFA/ETFE/PEEK/PA Vysokoteplotná vytláčacia linka na izoláciu jadra

FEP/PFA/ETFE/PEEK/PA Vysokoteplotná vytláčacia linka na izoláciu jadra je neštandardné zariadenie s prispôsobením. Hlavný model je zvyčajne 20-50 mm. Je vhodný na vytláčanie izolácie žilových vodičov elektronických vodičov, signálnych vodičov, vysokoteplotných vodičov atď. Vyššie uvedené materiály sú vysoko korozívne pre uhlíkovú oceľ. Skrutkový valec hlavného stroja nemôže byť vyrobený z konvenčných skrutkových valcov. Vo všeobecnosti je vyrobený z čínskeho materiálu GH113, ktorý má vynikajúcu odolnosť proti korózii, nízku cenu, ale s nízkou pevnosťou, zlou odolnosťou proti opotrebeniu a zlou trvanlivosťou; A možno použiť aj odstredivý odlievací valec Inconel so skrutkou Hastelloy C276, ktorý má požadovanú odolnosť proti korózii a opotrebeniu pri extrémne vysokých nákladoch. Keďže teflón je kryštalický materiál, okamžite sa topí, keď dosiahne teplotu bodu topenia, s dobrou tekutosťou a nízkym odporom. Je však ľahké kryštalizovať, keď sa stretne s chladnými podmienkami a má zlú tekutosť. Preto je tepelná ochrana hlavného extrudéra veľmi dôležitá a musí sa zabezpečiť, aby teplota zostala na 400 °C. V podmienkach vysokej teploty je teplota všetkých častí, kde materiál prúdi, kontrolovaná v rozmedzí ±1-2°C, aby sa zachoval dobrý stav tavenia a tekutosť teflónu. Vynikajúce vysokoteplotné extrudéry s teflónovým jadrom s drôtenou izoláciou majú nasledujúce vlastnosti: závitovkový valec je odolný voči korózii a opotrebeniu, má dobrú tepelnú ochranu, presnú reguláciu teploty, dobrú plynulosť prietokového kanála hlavy stroja bez známok zatvorenia formy, vysokú sústrednosť hlavy stroja, stabilnú a malú toleranciu priemeru drôtu, hladký povrch drôtu bez častíc a stabilné napätie odvíjania a naberania. Naša spoločnosť môže podporovať personalizované prispôsobenie podľa potrieb používateľov. Pokiaľ ide o hardvér, môžeme používateľom poskytnúť rôzne modely a značky základného príslušenstva, z ktorých si môžu vybrať. V oblasti softvéru elektrického ovládania vieme poskytnúť aj ekonomické a praktické alebo pokročilé metódy elektrického ovládania. V dôsledku rôznych celkových konfigurácií sa cena tohto stroja tiež veľmi líši. Preto je hlavným faktorom, ktorý určuje cenu tohto stroja, nastavenie úrovne konfigurácie produktu používateľa. Navyše, pretože tento produkt je neštandardné prispôsobené zariadenie len s malou sériou, trvá dlhšie obdobie na návrh, výrobu, inštaláciu a ladenie. Používatelia si musia rezervovať dostatočný počet obstarávacích cyklov, aby dosiahli dokonalé dodanie produktu.

Dopyt +
PREV：Žiadny predchádzajúci produkt
NEXT：Žiadny ďalší produkt
Product Details

KOMPONENTY

● Výplatný stojan
● Stojan na narovnanie
● Hlavný extrudér
● Hlava extrudéra
● Stroj na sušenie materiálu
● Neustále teplotne pohyblivý žľab
● Nádrž na chladiacu vodu
● Tryska na fúkanie vzduchu
● Capstan
● Stojan na akumuláciu drôtov
● Počítadlo metrov
● Laserový merač priemeru
● Vysokofrekvenčný tester iskier
● Naberanie
● Ovládacia skrinka elektriny
● Nasledujú vlastné možnosti
● Predhrievač
● Vstrekovací stroj
● Tlačiareň
● BY-PASS vypúšťací ventil materiálu
● Vákuové zariadenie
● Sušička s kŕmnym zásobníkom
● Detektor hrudiek
● Vodné elektrostatické kondenzátory
● Merač excentricity
● Elektronický billboard
● Ďalšie periférne pomocné zariadenia je možné prispôsobiť a pridať.

TECHNICKÉ ŠPECIFIKÁCIE

Hlavné technické parametre 18 typ 23 typ 30 typ 35 typ 40 typ 45 typ 50 typ 60 typ
Vhodný typ drôtu Vhodné pre vysokoteplotné vodiče, koaxiálne vodiče, signálne vodiče, vysokofrekvenčné vodiče, dátové káble, elektronické vodiče UL, stavebné vodiče BV/BVR, napájacie káble, automobilové vodiče a iné vodiče medeného vodiča s pevným vytláčaním izolácie
Rozsah vodičov pre americký štandard AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
Rozsah priemerov vodičov Ø0,041-0,127 mm Ø0,064-0,16 mm Ø0,13-0,40mm Ø0,16-0,65mm Ø0,20-0,81 mm Ø0,25-1,02 mm Ø0,32-1,63 mm Ø0,40-2,59 mm
Rozsah oblasti vodiča 0,0013 - 0,0127 m² 0,0032-0,0201 m² 0,01 - 0,15 m² 0,02-0,35 m² 0,03 - 0,75 m² 0,1 - 1,5 m² 0,2-2,5 m² 0,5-6,0 m²
Vonkajší priemer extrúzie Ø0,12-0,3 mm Ø0,18-0,6mm Ø0,3-1,0 mm Ø0,4-1,3 mm Ø0,5-1,8mm Ø0,7-2,3 mm Ø0,8-2,8mm Ø1,2-3,8 mm
Rozsah rýchlosti drôtu 5-80 m/min 5-80 m/min 10-100 m/min 12-120 m/min 15-150 m/min 15-150 m/min 15-150 m/min 15-150 m/min

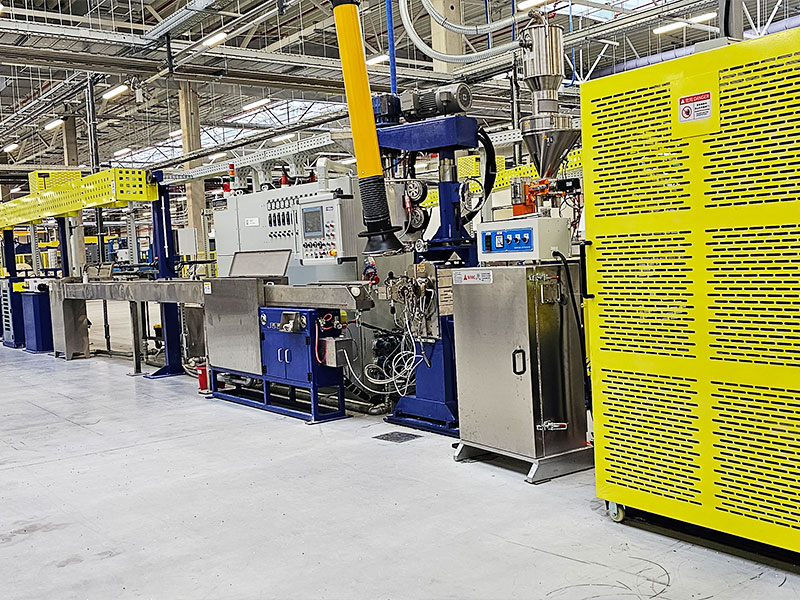

Štruktúra stroja Zoberte hlavu extrudéra ako centrálnu os, všetky časti od odvíjania po naberanie sú lineárne rozdelené. Štandardná vytláčacia linka má stredovú výšku 1 meter a celkovú dĺžku 20-25 metrov
Typ výplaty Stojan na odvíjanie výkonu z optických vlákien hriadeľa Bezhriadeľový stojan na odvíjanie výkonu, elektrické zdvíhanie, pneumatické uťahovanie, iné typy, ako napríklad odvíjanie typu hriadeľa, odvíjanie typu trecieho napätia a iný stojan na odvíjanie výkonu, je možné prispôsobiť.
Špecifikácie výplaty Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Výplatná sila 0,75 kW 2,2 kW 3,7 kW 5,5 kW
Typ výplatného napätia Posunutím alebo pridaním/odstránením blokov protizávažia upravte napätie a možno ho tiež prispôsobiť na nastavenie napätia pomocou servomotora.
Stojan na narovnanie NIE 5-kolesový rám na vyrovnávanie vodičov, vyrovnávacie koleso vodičov je OD Ø60, jednodrážkové, so skrinkou na náradie.
Typ predhrievača Viacnásobné vodiace kolesá priamočiary uzavretý predhrievač rúry s cirkuláciou horúceho vzduchu, predhrievač medeného drôtu s vodivým typom je možné prispôsobiť.
Rýchlosť otáčania extrudéra MAX 40 RPM MAX60 RPM
Výstup materiálu extrudéra 4 kg/h 7 kg/h 12 kg/h 18 kg/h 25 kg/h 30 kg/h 38 kg/h 60 kg/h
Výkon extrudéra 5,5 kW 7,5 kW 11 kW 15 kW 22 kW
Parametre skrutiek L/D pomer 25:1, kompresný pomer 3,2-3,6, skrutky FEP/PFA/ETFE a sudy GH113, sudy na odstredivé odlievanie Inconel a skrutky Hastelloy C276 je možné prispôsobiť; Skrutky a hlavne PEEK/PA sú vyrobené z 38CrMoAlA.
Typ vykurovania Telo stroja je liaty medený vykurovací krúžok, krk je medený vykurovací krúžok, svorka / hlava / matrica extrudéra je liata medená vykurovacia doska, iný typ vykurovania je možné prispôsobiť.
Regulácia teploty Telo3 svorka1 krk1 hlava1 matrica1 Telo4 svorka1 krk1 hlava1 matrica1
Vykurovací výkon 4 kW 5 kW 6 kW 8 kW 10 kW 12 kW 15 kW 18 kW
Chladenie suda 3-sekčný radiálny ventilátor 4-sekčný radiálny ventilátor
Sušička s kŕmnym zásobníkom 12 kg 25 kg 50 kg
Voštinový tanier Materiál Hastelloy C276 pre FEP/PFA/ETFE, materiál  38CrMoAlA pre PEEK/PA. Vnútorne orientovaná štruktúra, prietokovo upravené otvory navzájom spojené skoseným otvorom, žiadne slepé konce, voštinová doska a príruba s kužeľovým tesnením, bez úniku lepidla

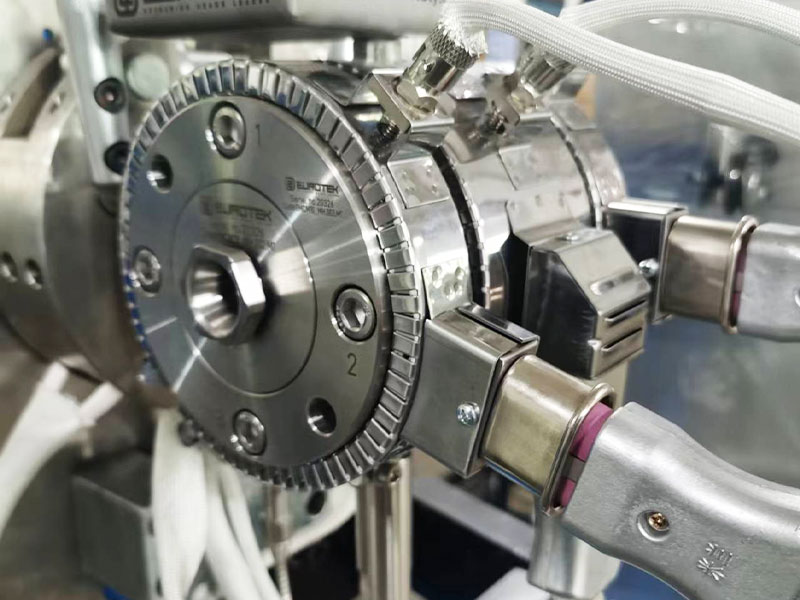

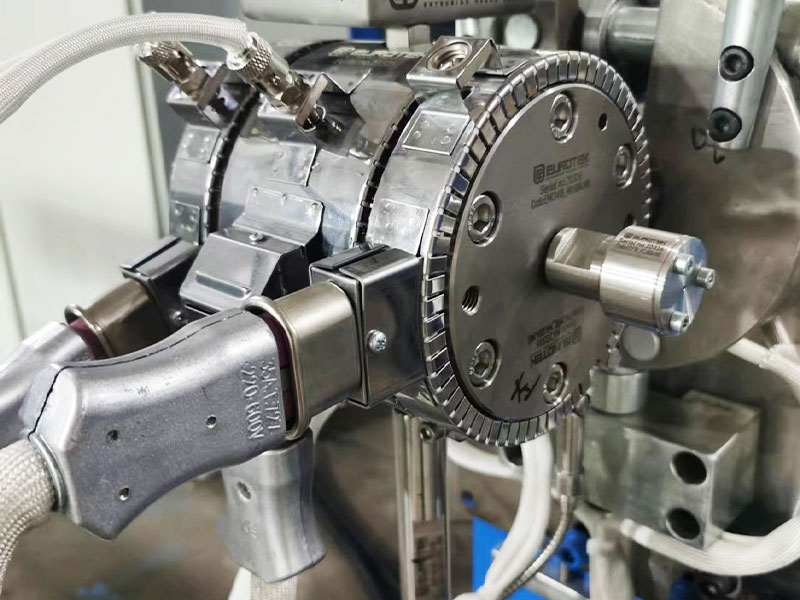

Typ hlavy ​Automatická centrovacia hlava typu U7, rovnomerný tlakový pohyb vonkajšieho bežca, je možné prispôsobiť rôznymi štruktúrami, ako je napríklad jednovrstvový / dvojvrstvový / jednoduchý vstrekovací pás / dvojité vstrekovacie prúžky atď.
Značka hlavy Hlava extrudéra vyrobená v Číne, GH113 pre materiály FEP/PFA/ETFE, SKD61 pre materiály PEEK/PA. Možno prispôsobiť iným značkám, ako napríklad: EUROTEK/UNITEK/EUROCAB/MICRODIA
Hlavová svorka Existujú dve polovice svorky hlavy stroja s dvoma synchronizovanými súpravami skrutiek a skrutiek. Môže byť zahrnutý jednosmerný kľúč a môžu byť prispôsobené iné materiály alebo typy svoriek hlavy stroja.
Vyrovnávanie hlavy Prijatím konštrukcie s dvojitým polohovacím kolíkom s prírubou hlavy zostáva výška hlavy nezmenená po dlhú dobu.
Vákuové zariadenie Podtlakové vákuové zariadenie, port na čerpanie vzduchu je namontovaný na vstupe zberača, k dispozícii sú jednotky na čerpanie vzduchu alebo iné typy
Pohyblivý žľab Neustále temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Nádrž na chladiacu vodu 5-metrová jednovrstvová nádrž v tvare písmena U, chladiaci systém s obehovou vodou, bez chladiča vody. Celá nádrž je vyrobená z materiálu SUS304. K dispozícii je prispôsobenie.
Tryska na fúkanie vysokotlakového vzduchu Fúkacia dýza preklápacieho typu, materiál POM, dvojitá fúkacia štruktúra, sada v pohyblivej nádrži na vodu, nádrž na chladiacu vodu, navijak, iné typy fúkacej dýzy je možné prispôsobiť.
Typ navijaka Jednokolesový remeň typu 3-drážkové delené koleso Ľahký titánový dvojkolesový hriadeľ z nehrdzavejúcej ocele odolný proti opotrebeniu
Priemer otočného kolesa Typ pásu s jedným kolesom Ø375 Ø375 vysokopevnostný typ dvojitého kolesa z titánovej zliatiny, špecifikácie priemeru kolesa je možné prispôsobiť.
Sila hriadeľa 3,7 kW servo motor gear box 3,7 kW servo motor
Napínací stojan na akumuláciu drôtu Šikmý napínací stojan na akumuláciu drôtu, celková dĺžka 9 metrov, dráha z oceľového plechu, ľahké pojazdné auto, 10 drážok ＋ 9 drážok pre koleso na akumuláciu drôtu, celková kapacita uloženia drôtu je 150 metrov, napnutie servomotora. Ostatné typy sú prispôsobiteľné.
Priemer akumulačného kolesa drôtu Ø80 Ø100, priemer kolesa je možné prispôsobiť Ø150, priemer kolesa je možné prispôsobiť Ø180, priemer kolesa je možné prispôsobiť
Počítadlo metrov Počítadlo metrového typu vodiaceho kolesa s metrovým obvodom kolesa 400 mm. Používa kodér na detekciu a umožňuje jemné nastavenie korekčného koeficientu merača. K dispozícii sú aj iné typy zariadení na počítanie meračov.
Naberanie type Dvojhlavý typ navíjania hriadeľa, typ automatickej výmeny cievky alebo iné stroje na navíjanie drôtu bez hriadeľa je možné prispôsobiť.
Naberanie reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
Naberanie power 0,75 kW 2,2 kW 3,7 kW
Naberanie wire arrangement 0,4 kW servomotor  pre usporiadanie káblov

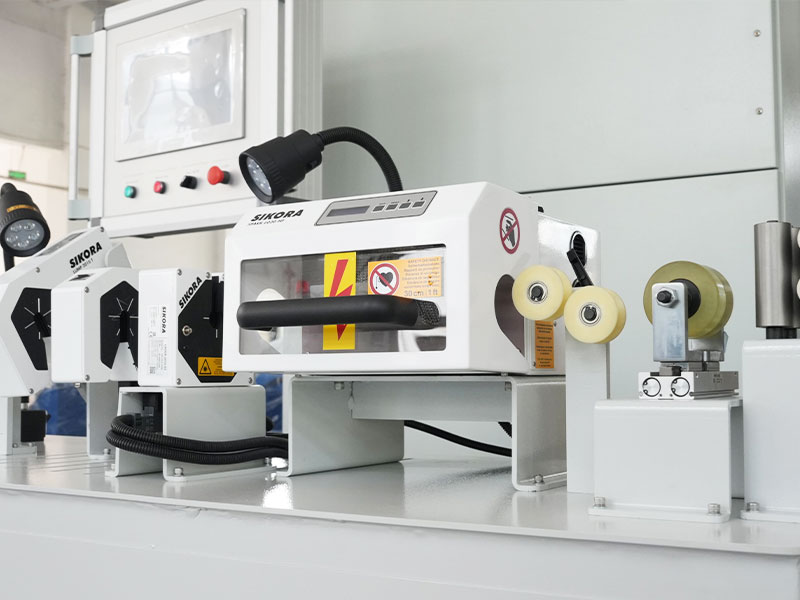

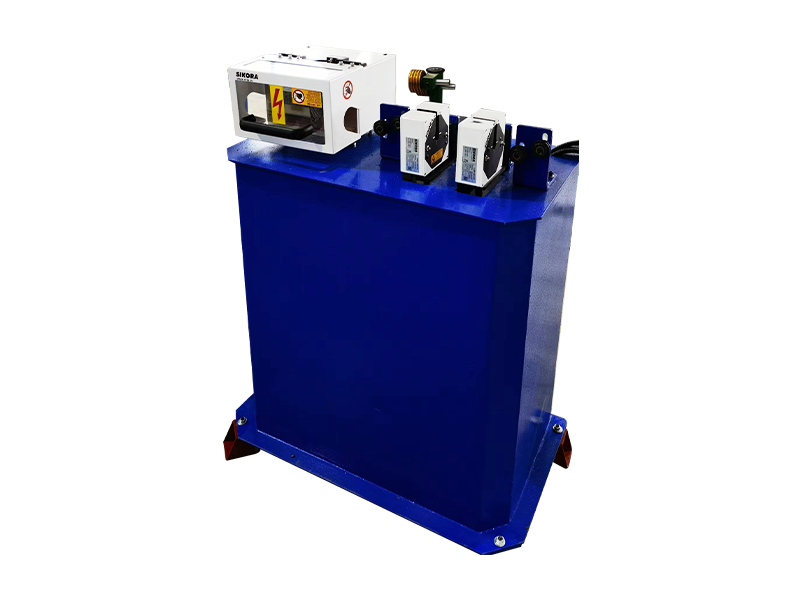

Laserový merač priemeru Meradlo priemeru drôtu vyrobené v Číne, presnosť merania je 0,0001 alebo 0,001, iné značky, ako napríklad SIKORA/ZUMBACH/PROTON/TAKIKAWA atď., sú prispôsobiteľné.
Vysokofrekvenčný tester iskier Vysokofrekvenčný tester iskier vyrobený v Číne, napätie je 0-15KV, iné značky ako CLINTON/SIKORA/PROTON je možné prispôsobiť.
Ovládacia skrinka elektriny Elektrická skriňa VICTOR s povrchovou úpravou spomaľujúcou horenie, šetrná k životnému prostrediu, 10” HMI WEINVIEW, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorov a frekvenčných meničov sú prispôsobiteľné.
Celkový výkon (okrem pásovacieho stroja) 32 kW 35 kW 42 kW 45 kW 60 kW 70 kW 75 kW 80 kW



VOLITEĽNÉ POLOŽKY PRISPÔSOBENIA

Zariadenie na spúšťanie drôtu navijaka Vytláčací navijak izolácie žilového drôtu bez zariadenia na padanie drôtu je možné prispôsobiť tak, aby ho bolo možné pridať.
Pásový vstrekovací stroj Pásový vstrekovací stroj je možné prispôsobiť.
Tlakové skúšky Na prírube hlavy je možné prispôsobiť tlakové snímače alebo bezpečnostné ventily odolné voči výbuchu.
Corona stroj a vytvrdzovacie zariadenia Korónové stroje na povrchovú úpravu, vytvrdzovacie zariadenia alebo iné typy povrchovej úpravy je možné prispôsobiť.
Tlačiareň Tlačiareň or other types can be customized.
Fúkacia sušička Vysokoúčinný fén je možné prispôsobiť, keď je stroj vo vysokorýchlostnej extrúzii.
Detektor hrudiek Prispôsobiteľná možnosť pridať funkcie detekcie hrudiek do meracieho prístroja na meradle priemeru čínskych značiek alebo prispôsobiť iné značky ako SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Vodný statický kapacitný merač Vodný statický kapacitný merač, ako napríklad BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, je možné prispôsobiť.
Merač excentricity Merač excentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Chladič Chladič alebo nádrž s izolovanou vrstvou je možné prispôsobiť.
Závesná elektronická tabuľa Podporované sú LED obojstranné elektronické obrazovky alebo iné typy.
Inteligentný systém riadenia receptúry Inteligentné systémy riadenia formulácií je možné prispôsobiť a údaje, ako je napätie pri naberaní, napätie v skladovacej linke, teplota predhrievania, kontrola teploty hostiteľa, priemer vytláčania, vzdialenosť riadkov naberania, hodnoty tlaku vzduchu budú privádzané do PLC. Využíva komunikačný režim zbernice Profinet, podporu zberu a importu dát MES, produkčný proces one-key call-out, one-key start-up a umožňuje digitálne inteligentné produkty.
Prídavné periférne zariadenia Ostatné periférne príslušenstvo alebo špeciálne úpravy pre celý stroj je možné prispôsobiť.
Elektrické rozvody 2,5-metrový stropný káblový žľabový stojan, vzduchové potrubia, signálne vodiče a napájací kábel usporiadané s izoláciou, prívod vodiča z hornej časti elektrickej ovládacej skrinky, prispôsobiteľné alternatívne metódy.
Norma bezpečnostných predpisov Vyrobené v súlade s bezpečnostnými normami CCC v Číne a prispôsobiteľné tak, aby spĺňali bezpečnostné normy CE/CSA/UL.
Normy napájania 3-fázový napájací zdroj 380V/50Hz s prispôsobiteľným napätím a frekvenciou pre rôzne krajiny a regióny.




VLASTNOSTI PRODUKTU

● Široká škála aplikácií: Vytláčanie drôtu PEEK/PA je možné dosiahnuť výmenou jednej skrutky v závislosti od typu gumy.
● Nepriepustný dizajn: Jedinečné tesniace a polohovacie štruktúry zaisťujú, že z príruby neuniká materiál a výška vytláčacej hlavy zostáva stabilná aj pri dlhodobom používaní.
● Vysoká kvalita: Naše izolované drôty majú sústrednosť 93%-97%, odchýlku vonkajšieho priemeru ±0,005.
● Presná regulácia teploty: v rozmedzí ± 1 °C.
● Inteligentné: Náš inteligentný systém riadenia je možné prispôsobiť, čo umožňuje jednoduchý prístup k vzorcom SOP, prípravám na spustenie jedným kliknutím a inteligentnej prevádzke.
● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť používanie riadiaceho systému zbernice Profinet, ktorý zabezpečuje rýchly prenos signálu s nízkym rušením. Pokiaľ existuje komunikačná sieť v ktorejkoľvek krajine alebo regióne, je možné rýchlo implementovať vzdialenú detekciu porúch, odstraňovanie problémov a služby údržby.
