FOAM PE/PP/PU linka na vytláčanie chemickej penovej izolácie jadra Manufacturers

Späť na zoznam
Linka na vytláčanie izolácie penového drôtu

FOAM PE/PP/PU linka na vytláčanie chemickej penovej izolácie jadra

FOAM PE/PP/PU Chemická vytlačovacia linka na izoláciu jadra penového jadra je neštandardné zariadenie s prispôsobením. Hlavný model stroja je vo všeobecnosti 35-60 mm. Je vhodný na vytláčanie izolácie žilových drôtov chemických penových materiálov pre signálne káble. Penová extrúzia môže znížiť dielektrickú konštantu izolačnej vrstvy, zväčšiť kožný efekt prenosu elektrónov, znížiť útlm signálu a zvýšiť vzdialenosť prenosu signálu. Počas procesu vytláčania peny určujú tlak a teplota vo vnútri každej zóny valca extrudéra konečnú hustotu penenia materiálu. Teplota a tlak sú navzájom úmerné a je dôležité kontrolovať vytláčací tlak a teplotu. V prípade častí, kde materiál prúdi, tlak zostáva konzistentný a teplota sa reguluje v rozmedzí ±1 °C, aby sa udržal stabilný tlak a stupeň penenia materiálu. Kvôli nízkej pevnosti penovej izolačnej vrstvy je vonkajšia vrstva penovej vrstvy pokrytá pevným plášťom, aby sa zvýšila pevnosť jadrového drôtu, takže chemická penová extrúzia je väčšinou dvojvrstvová extrúzia. Vynikajúci extrudér na izoláciu drôtu z chemickej peny má nasledujúce vlastnosti: hladký závitovkový valec a nelepivý k materiálom, materiály sa dobre miešajú a rovnomerne napeňujú skrutkou, presná regulácia teploty, dobrá tekutosť bez prekážok kanála hlavy stroja, vysoká sústrednosť hlavy stroja, stabilný priemer drôtu, malá tolerancia,  stabilná kapacita, stabilné odvádzanie a naberanie napätia atď. Naša spoločnosť môže podporovať osobné prispôsobenie podľa potrieb používateľa atď. Pokiaľ ide o hardvér, môžeme používateľom poskytnúť rôzne modely a značky základného príslušenstva, z ktorých si môžu vybrať. V oblasti softvéru elektrického ovládania vieme zabezpečiť aj ekonomické a praktické alebo najmodernejšie metódy elektrického ovládania. V dôsledku rôznych celkových konfigurácií sa cena tohto stroja tiež veľmi líši. Preto je hlavným faktorom, ktorý určuje cenu tohto stroja, nastavenie úrovne konfigurácie produktu používateľa. Navyše, pretože tento produkt je neštandardizované prispôsobené zariadenie s iba malou sériou výroby, trvá dlhšie obdobie na dizajn, výrobu, inštaláciu a cyklus ladenia. Používatelia si musia rezervovať dostatočný počet obstarávacích cyklov, aby dosiahli dokonalé dodanie produktu.

Dopyt +
PREV：Žiadny predchádzajúci produkt
NEXT：Žiadny ďalší produkt
Product Details

KOMPONENTY

● Výplatný stojan
● Stojan na narovnanie
● Predhrievač

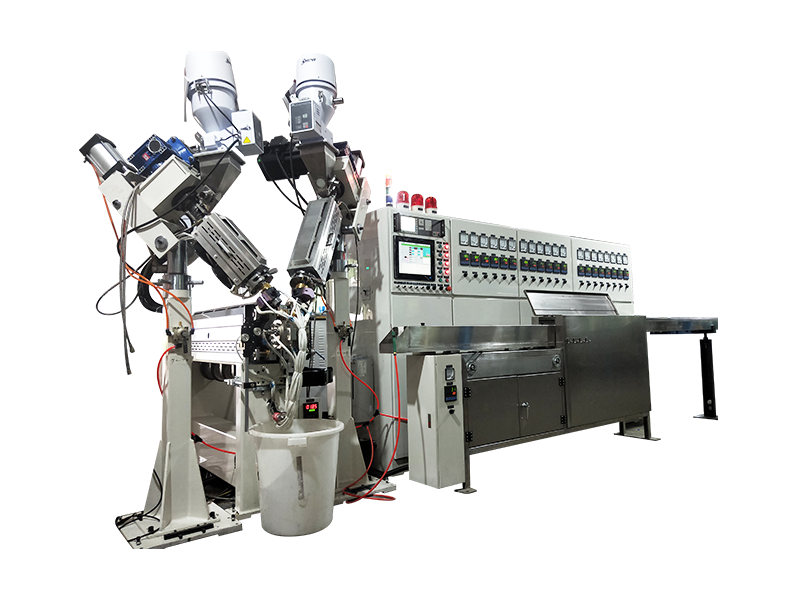

● Hlavný extrudér
● Vstrekovací stroj
● Hlava extrudéra
● BY-PASS vypúšťací ventil materiálu
● Sušička s kŕmnym zásobníkom
● Pohyblivý žľab s konštantnou teplotou
● Nádrž na chladiacu vodu
● Vodné elektrostatické kondenzátory
● Tryska na fúkanie vzduchu
● Capstan
● Stojan na akumuláciu drôtov
● Počítadlo metrov
● Laserový merač priemeru
● Vysokofrekvenčný tester iskier
● Naberanie
● Ovládacia skrinka elektriny
● Nasledujú vlastné možnosti
● Tlačiareň
● Vákuové zariadenie
● Fúkacia sušička
● Detektor hrudiek
● Merač excentricity
● Elektronický billboard
● Ďalšie periférne pomocné zariadenia je možné prispôsobiť a pridať.

TECHNICKÉ ŠPECIFIKÁCIE

Hlavné technické parametre 35 25typ 40 30 typ 45 35typ 50 35 typ 60 40 typ
Vhodný typ drôtu Vhodné pre vysokofrekvenčné káble, dátové káble, signálne káble, elektronické káble a iné drôty z vytláčania chemickej peny z medeného drôtu.
Rozsah vodičov pre americký štandard AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
Rozsah priemerov vodičov Ø0,13-0,25mm Ø0,16-0,32 Ø0,20-0,40 mm Ø0,25-0,65mm Ø0,32-1,02 mm
Rozsah oblasti vodiča 0,01 - 0,05 m² 0,02 - 0,08 m² 0,03 - 0,13 m² 0,05-0,32 m² 0,08-0,81 m²
Vonkajší priemer extrúzie Ø0,5-0,8mm Ø0,6-1,0mm Ø0,8-1,2mm Ø1,0-1,6mm Ø1,3-2,5mm
Rozsah rýchlosti drôtu 20-200 m/min 30-300 m/min 40-400 m/min 50-500 m/min 60-600 m/min
Štruktúra stroja Zoberte hlavu extrudéra ako centrálnu os, všetky časti od odvíjania po naberanie sú lineárne rozdelené. Štandardná vytláčacia linka má stredovú výšku 1 meter a celkovú dĺžku 24-28 metrov
Typ výplaty Štandardný bezhriadeľový aktívny odvíjací stojan, elektrické zdvíhanie, pneumatické uťahovanie, iné typy, ako je letový odvíjač, typ hriadeľa a iný odvíjací stojan výkonu je možné prispôsobiť.
Špecifikácie výplaty Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Výplatná sila 3,7 kW 5,5 kW 7,5 kW
Typ výplatného napätia Posunutím alebo pridaním/odstránením blokov protizávažia upravte napätie a možno ho tiež prispôsobiť na nastavenie napätia pomocou servomotora.
Stojan na vyrovnávanie 5-kolesový rám na vyrovnávanie vodičov, vyrovnávacie koleso vodičov je OD Ø60, s jednou drážkou, so skrinkou na náradie.
Typ predhrievača Uzavretý predhrievač rúry s cirkuláciou horúceho vzduchu, predhrievač z medeného drôtu alebo priamy predhrievač je možné prispôsobiť.
Výkon predhrievača 8 KVA
Rýchlosť extrudéra MAX 90 ot./min
Výstup extrudéra 30 kg/h 40 kg/h 50 kg/h 60 kg/h 90 kg/h
Výkon extrudéra 7,5 kW 11 kW 15 kW 22 kW
Parametre skrutiek L/D pomer je 28:1, kompresný pomer je 3,0. Skladá sa zo skrutkového materiálu 38CrMoAlA a dá sa prispôsobiť.
Typ vykurovania Hliníkové vyhrievacie krúžky pre telo, medené vyhrievacie krúžky pre krk, kremenné vyhrievacie trubice pre svorky/hlavy/matrice extrudéra.
Počet regulácií teploty Telo 4 svorka 1 krk 1 hlava 1 matrica 1
Výkon vykurovania stroja 6 kW 8 kW 9 kW 10 kW 14 kW
Chladenie suda 4-sekčný radiálny ventilátor
Sušička s kŕmnym zásobníkom 12 kg 25 kg 50 kg
Vstrekovací stroj power Horizontálny stroj na vstrekovanie pásov s 3-stupňovou reguláciou teploty pre telo a 1-stupňovou reguláciou teploty pre krk, vertikálny stroj na vstrekovanie pásov je tiež možné prispôsobiť.
Vstrekovací stroj ouput 6 kg/h 10 kg/h 15 kg/h 15 kg/h 25 kg/h
Vstrekovací stroj power 2,2 kW 3,7 kW 5,5 kW
Voštinový tanier Stroj je vyrobený z nehrdzavejúcej ocele 316 bez galvanického pokovovania. Má vnútorne vedenú prietokovú štruktúru s prietokovými otvormi prepojenými skosením bez slepých rohov. Voštinová doska a príruba sú utesnené kužeľovým tmelom, aby sa zabránilo úniku.
Typ hlavy ​Automatická centrovacia hlava typu U7, rovnomerný tlakový pohyb vonkajšieho bežca, je možné prispôsobiť rôznymi štruktúrami, ako sú napríklad jednovrstvové / dvojvrstvové / jednoduché vstrekovacie pásy / dvojité vstrekovacie pásy atď., a (automatické centrovanie mikro nastaviteľná) hlava extrudéra môže byť tiež prispôsobená.
Značka hlavy Hlava stroja je vyrobená v Číne a môže byť prispôsobená iným značkám, ako sú EUROTEK, UNITEK, EUROCAB a MICRODIA
Hlavová svorka Existujú dve polovice svorky hlavy stroja s dvoma synchronizovanými súpravami skrutiek a skrutiek. Môže byť zahrnutý jednosmerný kľúč a iné typy svoriek hlavy stroja môžu byť prispôsobené.
Tlaková skúška Štandardne je bez funkcie detekcie tlaku, na hlavovú prírubu je možné pridať tlakové snímače alebo bezpečnostné ventily v nevýbušnom prevedení.
BY-PASS vypúšťací ventil materiálu BY-PASS ventil na vypúšťanie materiálu
Vyrovnávanie hlavy Prijatím konštrukcie s dvojitým polohovacím kolíkom s prírubou hlavy zostáva výška hlavy nezmenená po dlhú dobu.
Pohyblivý žľab Pohyblivý žľab s konštantnou teplotou, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

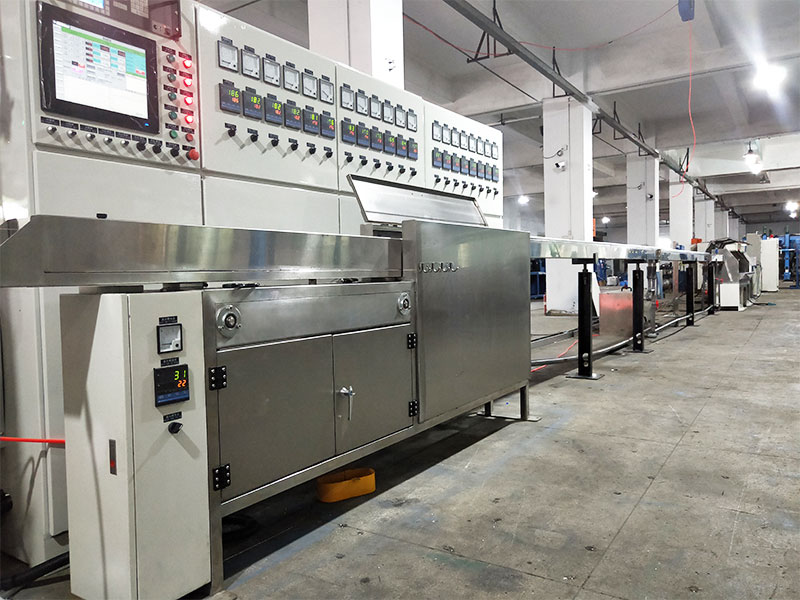

Chladiaca nádrž 10-metrová jednovrstvová nádrž v tvare U, obehový vodný chladiaci systém, bez chladiča vody. Celá nádrž je vyrobená z materiálu SUS304. Na prispôsobenie sú k dispozícii dvojvrstvové nádrže v tvare U alebo W.
Vysokotlaková vzduchová dýza Fúkacia dýza preklápacieho typu, materiál POM, dvojitá fúkacia konštrukcia, sada v pohyblivej nádrži na vodu, nádrž na chladiacu vodu, navijak. Iné typy typu fúkacej dýzy je možné prispôsobiť.
Typ navijaka Ľahká titánová zliatina a dvojkolesový hriadeľ z nehrdzavejúcej ocele odolný voči opotrebovaniu
Priemer otočného kolesa Dvojkolesový dizajn z vysokopevnostnej titánovej zliatiny Ø375.
Sila hriadeľa 3,7 kW servo motor.
Napínací stojan na akumuláciu drôtu Šikmý napínací stojan na akumuláciu drôtu, celková dĺžka 12 metrov, dráha z oceľového plechu, ľahký pojazd, 10 drážok ＋ 9 drážok pre koleso na akumuláciu drôtu, celková kapacita uloženia drôtu je 180 metrov. Napnutie servomotora, k dispozícii sú aj iné typy.
Priemer akumulačného kolesa drôtu Ø120, je možné prispôsobiť Ø150, možno prispôsobiť Ø180, možno prispôsobiť
Počítadlo metrov Počítadlo metrového typu vodiaceho kolesa s metrovým obvodom kolesa 400 mm. Používa kodér na detekciu a umožňuje jemné nastavenie korekčného koeficientu merača. K dispozícii sú aj iné typy zariadení na počítanie metrov.
Naberanie type Dvojhlavý typ navíjania hriadeľa, typ automatickej výmeny cievky alebo iné stroje na navíjanie drôtu bez hriadeľa je možné prispôsobiť.
Naberanie reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Naberanie power 2,2 kW 3,7 kW
Naberanie wire arrangement 0,4 kW servomotor na usporiadanie drôtu
Vodné elektrostatické kondenzátory Vodný statický kondenzátor BETA, iné značky ako BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA je možné prispôsobiť.

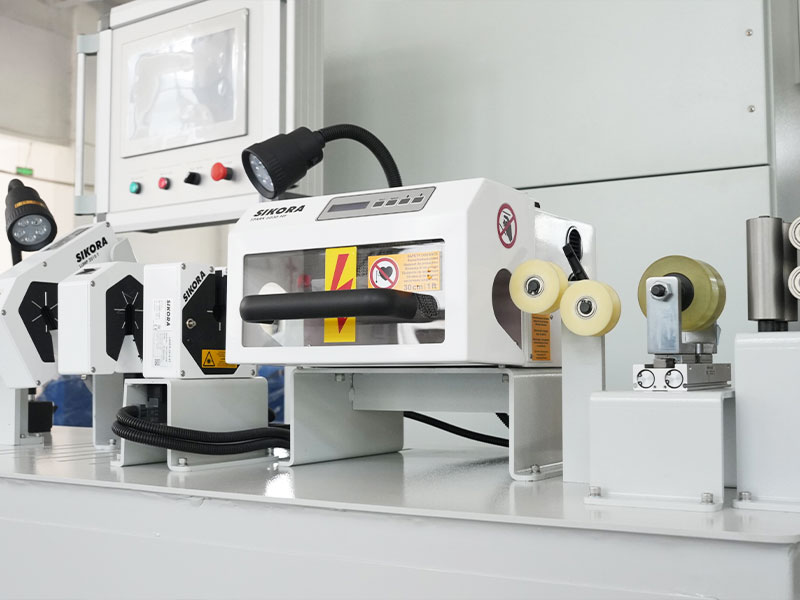

Laserový merač priemeru Meradlo priemeru drôtu vyrobené v Číne, jednoosový typ, presnosť merania je 0,001, iné značky, ako napríklad SIKORA/ZUMBACH/PROTON/TAKIKAWA atď., sú prispôsobiteľné.
Vysokofrekvenčný tester iskier Vysokofrekvenčný tester iskier vyrobený v Číne, napätie je 0-15KV, iné značky ako CLINTON/SIKORA/PROTON je možné prispôsobiť.
Ovládacia skrinka elektriny Elektrická skriňa VICTOR s povrchovou úpravou spomaľujúcou horenie, šetrná k životnému prostrediu, 10” HMI WEINVIEW, PLC SIEMENS, spínače SCHEIDER, regulátor teploty RKC. Značky motorov a frekvenčných meničov sú prispôsobiteľné.
Celkový výkon 54 kW 65 kW 70 kW 75 kW 90 kW


VOLITEĽNÉ POLOŽKY PRISPÔSOBENIA

Zariadenie na spúšťanie drôtu navijaka Vytláčací navijak izolácie žilového drôtu bez zariadenia na padanie drôtu je možné prispôsobiť tak, aby ho bolo možné pridať.
Tlačiareň Atramentová tlačiareň alebo iný typ tlače je možné prispôsobiť.
Vákuový extraktor Po prispôsobení je možné na hlavu stroja pridať vákuové zariadenie.
Fúkacia sušička Vysokoúčinný fén je možné prispôsobiť, keď je stroj vo vysokorýchlostnej extrúzii.
Detektor hrudiek Prispôsobiteľná možnosť pridať funkcie detekcie hrudiek do meracieho prístroja na meradle priemeru čínskych značiek alebo prispôsobiť iné značky ako SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Merač excentricity Merač excentricity, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Chladič Chladič alebo nádrž s izolovanou vrstvou je možné prispôsobiť.
Závesná elektronická tabuľa Podporované sú LED obojstranné elektronické obrazovky alebo iné typy.
Inteligentný systém riadenia receptúry Inteligentné systémy riadenia formulácií je možné prispôsobiť a údaje, ako je napätie pri naberaní, napätie v skladovacej linke, teplota predhrievania, kontrola teploty hostiteľa, priemer vytláčania, vzdialenosť riadkov naberania, hodnoty tlaku vzduchu budú privádzané do PLC. Využíva komunikačný režim zbernice Profinet, podporu zberu a importu dát MES, produkčný proces one-key call-out, one-key start-up a umožňuje digitálne inteligentné produkty.
Prídavné periférne zariadenia Ostatné periférne príslušenstvo alebo špeciálne úpravy pre celý stroj je možné prispôsobiť.
Elektrické rozvody 2,5-metrový stropný káblový žľabový stojan, vzduchové potrubia, signálne vodiče a napájací kábel usporiadané s izoláciou, prívod vodiča z hornej časti elektrickej ovládacej skrinky, prispôsobiteľné alternatívne metódy.
Norma bezpečnostných predpisov Vyrobené v súlade s bezpečnostnými normami CCC v Číne a prispôsobiteľné tak, aby spĺňali bezpečnostné normy CE/CSA/UL.
Normy napájania 3-fázový napájací zdroj 380V/50Hz s prispôsobiteľným napätím a frekvenciou pre rôzne krajiny a regióny.




VLASTNOSTI PRODUKTU

● Vysoký produkčný výnos: Dizajn optimalizovaný pre skrutky, odolný proti opotrebeniu, nepriľnavý, chróm bez padania, skrytie bez lepidla, rýchla zmena farby, vysoká rýchlosť linky, vysoká výťažnosť výroby.

● Nepriepustný dizajn: Jedinečné tesniace a polohovacie štruktúry zaisťujú, že z príruby neuniká materiál a výška vytláčacej hlavy zostáva stabilná aj pri dlhodobom používaní.

● Vysoká kvalita: Naše izolované drôty majú sústrednosť 93%-97%, odchýlku vonkajšieho priemeru ±0,005 a odchýlku kapacity ±1pf/m

● Presná regulácia teploty: v rozmedzí ± 1 °C.

● Inteligentné: Náš inteligentný systém riadenia je možné prispôsobiť, čo umožňuje jednoduchý prístup k vzorcom SOP, prípravám na spustenie jedným kliknutím a inteligentnej prevádzke.

● Jednoduchá údržba: Zákazníci mimo Číny si môžu prispôsobiť používanie riadiaceho systému zbernice Profinet, ktorý zabezpečuje rýchly prenos signálu s nízkym rušením. Pokiaľ existuje komunikačná sieť v ktorejkoľvek krajine alebo regióne, je možné rýchlo implementovať vzdialenú detekciu porúch, odstraňovanie problémov a služby údržby.
