Čo je tienený drôt?

Čo je tienený drôt: Priama odpoveď

Tienený vodič je elektrický vodič – alebo skupina vodičov – obalená jednou alebo viacerými vrstvami vodivého materiálu, ktorý je navrhnutý tak, aby blokoval elektromagnetické rušenie (EMI) a rádiofrekvenčné rušenie (RFI). Štít funguje ako Faradayova klietka okolo vodičov prenášajúcich signál vo vnútri, presmeruje nežiaduci elektrický šum na zem, namiesto toho, aby mu umožnil skresliť prenášaný signál. V praxi to znamená, že dátový, zvukový, obrazový alebo napájací signál, ktorý prechádza drôtom, dorazí na miesto určenia čistejšie a presnejšie, ako by to bolo pri netienenej alternatíve.

Tienené vodiče sú základnou požiadavkou pre každé prostredie, kde nemožno ohroziť integritu signálu — Podlahy priemyselnej automatizácie, lekárske vybavenie, letecké skrinky, vysielacie štúdiá a vysokorýchlostné dátové centrá sa na ne každý deň spoliehajú. Citlivé vodiče bez tienenia absorbujú energiu vyžarovanú z blízkych motorov, spínaných zdrojov, žiarivkového osvetlenia a dokonca aj iných paralelne prebiehajúcich káblov, čo znižuje výkon a spôsobuje chybovosť, ktorá sa v meradle spája.

Pokrytie tienenia je vyjadrené v percentách. Fóliový štít zvyčajne dosahuje 100% pokrytie, zatiaľ čo pletený štít sa pohybuje od 85% do 98% v závislosti od uhla opletenia a hustoty prameňov. Pre väčšinu priemyselných signálnych káblov sa inžinieri zameriavajú na aspoň 90% pokrytie spĺňajú požiadavky IEC 61000 a MIL-DTL-17 bez zbytočného zvyšovania priemeru kábla alebo nákladov.

Ako sa vytvára tieniaca vrstva

Samotný štít nie je jedinou štandardizovanou vrstvou. Výrobcovia vyberajú architektúru tienenia na základe frekvenčného rozsahu očakávaného rušenia, požiadaviek na flexibilitu kábla a prostredia inštalácie. Pochopenie každého typu konštrukcie pomáha pri špecifikácii kábla pre nový projekt alebo pri hodnotení existujúcej inštalácie.

Fóliové štíty

Fóliový štít pozostáva z tenkej vrstvy hliníka alebo medi pripojenej k polyesterovému filmovému nosiču. Fólia sa obopína okolo zväzku vodičov s definovaným presahom - zvyčajne 10% až 25% - aby sa zachovala elektrická kontinuita. Fóliové tienenia poskytujú 100% pokrytie povrchu, vďaka čomu sú vysoko účinné proti vysokofrekvenčnému EMI nad 100 kHz. Sú ľahké, majú minimálny priemer a sú cenovo výhodné pre viacžilové prístrojové a dátové káble. Kompromisom je, že fóliové štíty sú relatívne krehké a nie sú vhodné pre káble, ktoré sa pri prevádzke neustále ohýbajú.

Pletené štíty

Pletené tienenie je vytvorené prepletením jemných prameňov pocínovaného medeného, holého medeného alebo postriebreného medeného drôtu vo tkanom vzore okolo izolovaného vodiča (vodičov). Pokrytie opletu závisí od počtu nosičov, úponov na palec a priemeru prameňa drôtu. Vrkoč optimalizovaný pre nízkofrekvenčný útlm – povedzme pod 10 MHz – môže používať 36-nosičovú, 16-vláknovú konfiguráciu pri 95% pokrytí. Pletené tienenia poskytujú vynikajúcu mechanickú pevnosť, zachovávajú pokrytie aj pri opakovanom ohýbaní kábla a ponúkajú nízku prenosovú impedanciu, čo je kľúčová metrika pre účinnosť tienenia pri nižších frekvenciách.

Špirálové a obsluhované štíty

Špirálové (alebo servírované) tienenie ovinie vlákna špirálovito okolo jadra kábla, a nie ich prepletenie. Táto konštrukcia dáva káblu maximálnu flexibilitu a najnižší polomer ohybu zo všetkých tienených dizajnov, a preto špirálovo tienené káble dominujú v kábloch mikrofónov, kábloch slúchadiel a kábloch na lekárske monitorovanie pacienta, ktoré sa počas používania neustále pohybujú. Pokrytie je o niečo nižšie ako opletenie pri rovnakom počte vodičov a kontaktný odpor sa zvyšuje pri vyšších ohybných cykloch, takže špirálové tienenia nie sú zvyčajne špecifikované pre RF alebo vysokofrekvenčné dátové aplikácie.

Kombinované štíty

Pre prostredia s interferenciou v širokom frekvenčnom spektre kombinácia tieni fóliu a opletenie. Fólia utesňuje každú medzeru pre vysokofrekvenčnú ochranu, zatiaľ čo opletenie poskytuje mechanickú odolnosť a zlepšuje účinnosť nízkofrekvenčného tienenia. Táto architektúra je štandardná v sieťových kábloch Cat 7 a Cat 8, ako aj v špičkových koaxiálnych kábloch používaných v aplikáciách vysielania a RF prenosu. Kombinované tienenia môžu dosiahnuť hodnoty prenosovej impedancie pod 5 miliohmov na meter , čo sa priamo premieta do merateľného zlepšenia kvality signálu v náročných inštaláciách.

Úloha Lepenie drôtov a káblov v zostave tieneného kábla

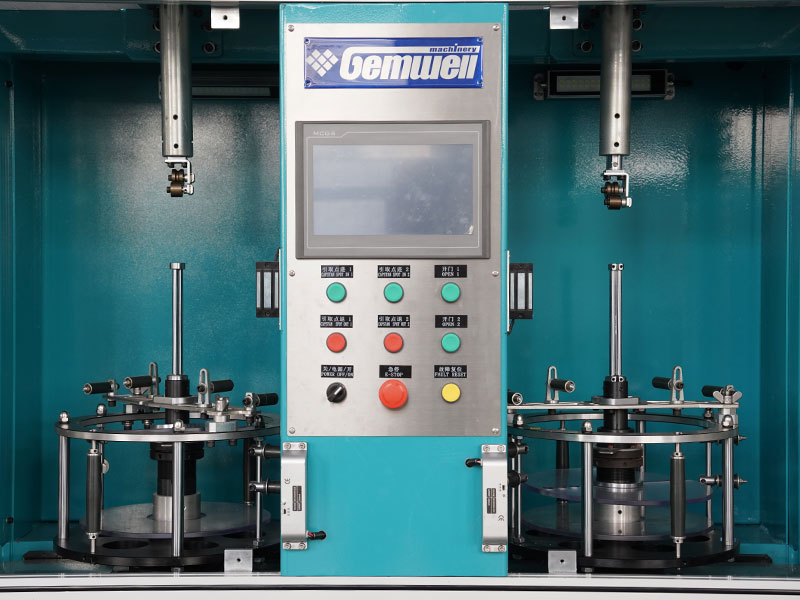

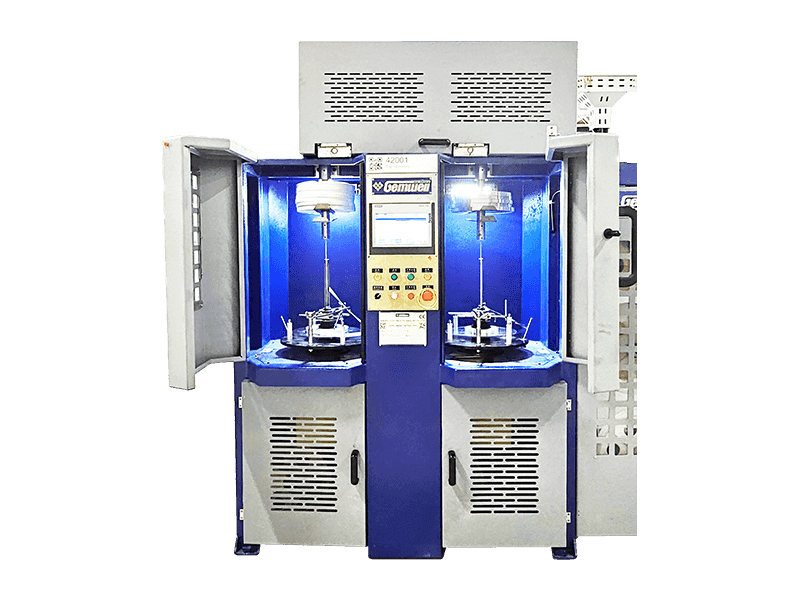

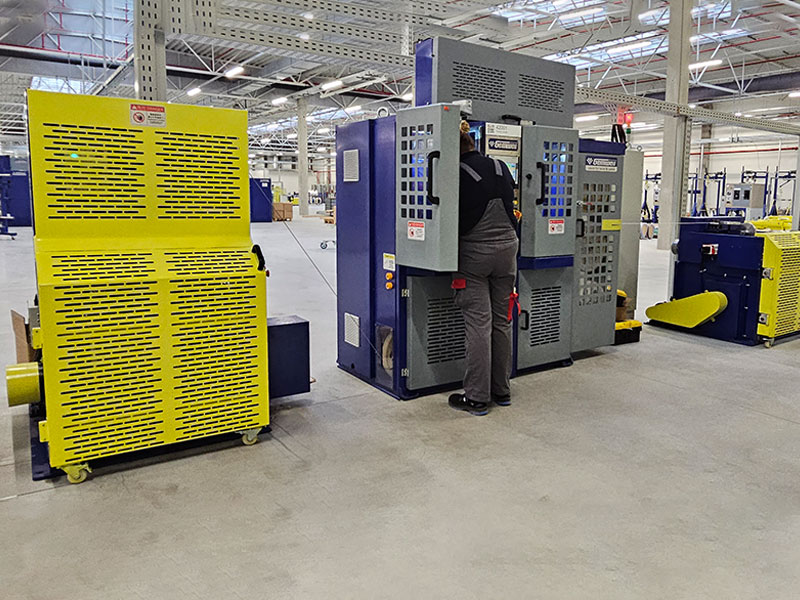

Pred nanesením vodivej tieniacej vrstvy sa uskutoční kritický medzikrok: lepenie drôtov a káblov. Tento proces ovinie špecializovanú pásku okolo zväzku vodičov alebo jednotlivých izolovaných vodičov, aby slúžili niekoľkým štrukturálnym a funkčným účelom, ktoré priamo ovplyvňujú výkon hotového tieneného kábla.

Páska vodičov a káblov slúži ako oddeľovač medzi vnútornou izoláciou a vonkajším tienením. Bez tohto oddelenia by sa fólia alebo opletenie tlačilo priamo na izolované vodiče, čo by počas ohýbania vytváralo mechanické odieranie a zavádzalo by sa kapacitné spojenie medzi tienenie a signálne vodiče. Konzistentná hladká vrstva pásky predchádza obom problémom. Páska tiež zachováva zaoblenie jadra kábla, takže tienenie sa aplikuje rovnomerne po celom obvode – nepravidelný povrch jadra vedie k nerovnomernému prekrývaniu fólie a nekonzistentnému pokrytiu opletením, čo znižuje účinnosť tienenia.

Vo viacžilových tienených kábloch sa individuálne párové alebo skupinové tienenie spolieha výlučne na páskovanie vodičov a káblov z hľadiska mechanickej integrity. Každá krútená dvojlinka v prevedení tienenej krútenej dvojlinky (STP) alebo fóliovej krútenej dvojlinky (FTP) dostane svoj vlastný obal z fóliovej pásky pred nanesením celkového tienenia. To zabraňuje presluchom medzi pármi a zároveň umožňuje, aby vonkajšie opletenie fungovalo ako vrstva na potlačenie šumu v bežnom režime pre celý kábel. Bez kroku vnútorného páskovania by sa geometria každého páru počas procesu kabeláže posunula, čím by sa zničila impedančná konzistencia, ktorá definuje rýchlosť prenosu dát kábla.

Typy pások používaných pri výrobe káblov

Nie všetky materiály pásky sú vzájomne zameniteľné. Výrobcovia káblov vyberajú typ pásky na základe prevádzkovej teploty, dielektrických požiadaviek, požiadaviek na flexibilitu a toho, či samotná páska musí prispievať k tieneniu.

Percento prekrývania počas lepenia drôtov a káblov je tiež riadenou premennou. 50% presah je štandardom pre polyesterové filmové pásky používané ako väzobné vrstvy. Pre hliníkovo-polyesterové fóliové pásky, ktoré plnia tieniacu funkciu, je bežné užšie prekrytie 25 %, pretože samotná fólia poskytuje 100 % pokrytie – prekrytie musí len zabezpečiť, aby sa pri ohýbaní kábla neotvorila medzera. Výrobcovia definujú tolerancie presahov vo svojich dokumentoch riadenia procesov a odchýlky presahujúce ±5 % sú označené na prepracovanie vo výrobnom prostredí s riadenou kvalitou.

Tienený vs. netienený drôt: Keď na rozdiele skutočne záleží

Výkonnostná medzera medzi tieneným a netieneným drôtom nie je teoretická – prejavuje sa merateľným spôsobom v závislosti od aplikácie. Pochopenie toho, kedy je tienenie nevyhnutné v porovnaní s tým, kedy je zbytočné, pomáha vyhnúť sa prílišnej špecifikácii kábla (čo zvyšuje náklady a zložitosť inštalácie) alebo nedostatočnému špecifikovaniu (čo spôsobuje skutočné prevádzkové problémy).

Netienená krútená dvojlinka (UTP) – štandard pre väčšinu kancelárskych ethernetových inštalácií – funguje dokonale v prostrediach, kde sú zdroje EMI minimálne a dĺžka káblov je kratšia ako 90 metrov. Krútenie páru poskytuje mierny stupeň potlačenia šumu v bežnom režime, ktorý je dostatočný pre 10/100/1000Base-T Ethernet v typickej komerčnej budove. V momente, keď tieto káblové vedenia vstúpia do priemyselného prostredia s pohonmi s premenlivou frekvenciou, veľkými motormi alebo hustými vedeniami prenášajúcimi napájacie a signálne káble spolu, výkon UTP sa merateľne znižuje. Bitová chybovosť stúpa, rýchlosti linky klesajú na nižšie automaticky dohodnuté rýchlosti a zvyšujú sa opakované prenosy paketov.

Tienená krútená dvojlinka (STP, FTP alebo S/FTP v závislosti od architektúry) rieši tieto problémy tým, že signál obsahuje v tieni a odmieta externe viazaný šum skôr, ako sa dostane k vodičom. Rovnaký 90-metrový beh, ktorý zápasí s UTP v priemyselnom prostredí, funguje spoľahlivo pri gigabitových rýchlostiach, keď sa použije správne tienený kábel – za predpokladu, že tienenie je na oboch koncoch správne uzemnené.

Prostredia, ktoré vyžadujú tienený drôt

• Výrobné a montážne linky so servopohonmi a frekvenčnými meničmi (VFD) pracujúcimi nad spínacími frekvenciami nad 1 kHz
• Zdravotnícke zobrazovacie zariadenie, kde aj šum s nízkou amplitúdou na vodičoch snímača skresľuje diagnostické údaje
• Vysielanie a produkcia zvuku, kde 60 Hz bzučanie z napájacej infraštruktúry zhoršuje kvalitu signálu
• Prístrojové vybavenie beží v chemických prevádzkach, kde káblové žľaby miešajú termočlánkové signálne vedenie s napájaním 480V
• Automobilová elektronika vo vysokonapäťových platformách EV, kde sú potrebné tienené HV káble, aby sa zabránilo rušeniu komunikácie so zbernicou CAN a zbernicou LIN
• Dátové centrá s medenými pripojeniami 25G a 100G, kde sa pasívne káble DAC spoliehajú na účinné tienenie, aby splnili ciele BER pod 10^-12

Kde netienený drôt zostáva správnou voľbou

• Štandardný kancelársky a rezidenčný Ethernet s rýchlosťou nižšou ako 1 Gbps v čistých elektrických prostrediach
• Vnútorné vedenie v dobre navrhnutých tienených krytoch, kde samotný kryt poskytuje EMC ochranu
• Nekritická distribúcia jednosmerného prúdu pri nízkych prúdoch, kde je prijateľný šum
• Krátky signál beží pod 1 meter v benígnych prostrediach, kde dĺžka väzby nie je dostatočná na zachytenie zmysluplného rušenia

Správne uzemnenie tieneného drôtu

Tienený vodič, ktorý nie je správne uzemnený, poskytuje malú alebo žiadnu ochranu. Tienenie musí mať nízkoimpedančnú cestu k zemi, aby mohla nahromadená rušivá energia odtekať. Nesprávne uzemnenie je jednou z najčastejších príčin porúch EMC v systémoch, ktoré používajú tienené káble, a pochopenie správneho prístupu zabraňuje drahým cyklom odstraňovania porúch po inštalácii.

Pre väčšinu aplikácií signálnych káblov by malo byť tienenie uzemnené len na jednom konci – zvyčajne na zdrojovom konci. Toto jednobodové uzemnenie zabraňuje prúdeniu tienenia po dĺžke kábla, ktoré by indukovalo napätie na tieni a zmarilo jeho účel. Keď je tienenie uzemnené na oboch koncoch dlhého kábla, akýkoľvek rozdiel v zemnom potenciáli medzi dvoma koncovými bodmi – bežný jav v priemyselných zariadeniach, kde sa uzemňovacie zbernice na rôznych paneloch môžu líšiť o 1–5 V – poháňa prúd cez tienenie, ktorý indukuje šum priamo na signálové vodiče.

Výnimkou sú vysokofrekvenčné aplikácie nad približne 1 MHz. Pri týchto frekvenciách jednobodové uzemnenie vytvára štvrťvlnovú rezonanciu pozdĺž štítu, ktorá môže skutočne zhoršiť zachytávanie vysokofrekvenčného hluku. Tieniace vysokorýchlostné dátové káble a vysokorýchlostné dátové káble sú uzemnené na oboch koncoch a vo viacerých medziľahlých bodoch, aby sa zabezpečilo, že tienenie zostane na konzistentnom potenciáli po celej dĺžke. Koaxiálny kábel pre RF použitie má z tohto dôvodu vždy dvojito uzemnené tienenie.

Bežné chyby uzemnenia, ktorým sa treba vyhnúť

• Ponechanie štítu nepripojeného (plávajúceho) na jednom alebo oboch koncoch – tým sa štít zmení na anténu a nie na bariéru
• Uzemnenie cez dlhý pigtailový vodič – dokonca aj 50 mm pigtailový vodič prináša merateľnú indukčnosť, ktorá obmedzuje účinnosť tienenia nad niekoľko stoviek kHz
• Použitie vyhradeného uzemnenia štítu, ktoré nie je spojené späť so zemou hlavného systému – izolované uzemnenia pri rôznych potenciáloch spôsobujú rovnaký problém ako žiadne uzemnenie
• Nespojité pripojenia tienenia cez konektory – každý konektor pozdĺž tieneného kábla musí poskytovať 360-stupňové ukončenie tienenia, nie malý pigtailový kontakt
• Miešanie jednobodového a viacbodového uzemnenia na rovnakom káblovom vedení bez jasného zdôvodnenia návrhu – to vytvára nepredvídateľné rezonančné správanie

Ako lepenie drôtov a káblov ovplyvňuje impedanciu a kvalitu signálu

Krok lepenia pri výrobe káblov nie je čisto mechanický – má priamy elektrický vplyv na impedančné charakteristiky hotového kábla. Impedancia určuje, ako dobre kábel prenáša vysokorýchlostné signály bez odrazov, ktoré poškodzujú údaje, a dielektrická konštanta materiálu pásky je jednou z premenných, ktorá určuje impedanciu spolu s priemerom vodičov a rozstupom.

Pri 50-ohmovom koaxiálnom kábli sa do výpočtu geometrie musí započítať dielektrická konštanta všetkých izolačných materiálov medzi stredovým vodičom a tienením – vrátane všetkých vrstiev pásky. Polyesterová fóliová páska má dielektrickú konštantu približne 3,2–3,4. PTFE páska je približne 2,1. Konštruktér káblov, ktorý prepína materiál pásky bez prepočítania priemeru vodičov alebo rozstupov, vyrobí kábel, ktorý nespĺňa cieľovú impedanciu, čo vedie k poruchám spätnej straty na hotovom kábli.

V dátových kábloch s krútenými pármi určuje krok lepenia drôtu a kábla účinné dielektrikum obklopujúce každý pár, čo priamo riadi charakteristickú impedanciu a rýchlosť šírenia páru. Kábel kategórie 6A napríklad vyžaduje ovládanie impedancie jednotlivých párov v rozsahu ±2 ohmy v celom frekvenčnom rozsahu 500 MHz. Dosiahnutie tejto tolerancie vyžaduje presnú kontrolu nad typom pásky, hrúbkou, napnutím a percentom prekrytia počas kroku lepenia. 10% odchýlka v hrúbke pásky môže posunúť impedanciu páru až o 1 ohm pri vysokých frekvenciách, čo je v rámci, ale blízko k tolerancii rozpočtu.

Rýchlosť šírenia - vyjadrená ako percento rýchlosti svetla, skrátene NVP - je tiež ovplyvnená dielektrikom pásky. Kábel s polyesterovou páskou má nižšiu NVP ako rovnaký dizajn s PTFE páskou, pretože vyššia dielektrická konštanta spomaľuje šírenie signálu. Na testovanie reflektometriou v časovej oblasti (TDR) a kompenzáciu časového oneskorenia v systémoch štruktúrovanej kabeláže potrebuje inštalatér hodnotu NVP zverejnenú výrobcom kábla, ktorá zodpovedá špecifickej páske používanej vo výrobe.

Tienený drôt v špecifických priemyselných aplikáciách

Každé odvetvie, ktoré sa spolieha na tienené vodiče, čelí rôznym environmentálnym výzvam, typom signálov a inštalačným obmedzeniam. Spôsob špecifikácie a inštalácie tieneného vodiča sa podľa toho líši a pochopenie týchto rozdielov uľahčuje výber správneho kábla pre nový dizajn alebo riešenie problémov existujúcej inštalácie.

Priemyselná automatizácia a riadenie procesov

Sieťové zbernice PROFIBUS, PROFINET, DeviceNet a Modbus TCP všetky špecifikujú tienené káble vo svojich príslušných štandardoch fyzickej vrstvy. Napríklad inštalácia PROFIBUS vyžaduje jeden krútený tienený pár s charakteristickou impedanciou 135–165 ohmov pri 3–20 MHz. Tienenie musí byť uzemnené na každom ovládacom paneli a spojovacej skrinke prevádzkových zariadení prostredníctvom nízkoimpedančného pripojenia, ktoré sa zvyčajne dosahuje pomocou káblovej priechodky, ktorá poskytuje 360-stupňové ukončenie tienenia. V typickej autokarosárni so 150 – 200 zváracími robotmi je nesprávne tienený kábel fieldbus jedinou najčastejšou príčinou komunikačných porúch. ktoré odstavili výrobné linky.

Lekárske a zdravotnícke vybavenie

Zvody EKG, káble elektród EEG a pripojenia ultrazvukového prevodníka vyžadujú tienený drôt, ale dizajn medicínskeho kábla pridáva požiadavky nad rámec základného odmietnutia EMI. Kábel nesmie zavádzať značnú kapacitu medzi pacientom a zemou (kvôli bezpečnostnej izolácii pacienta), musí zostať pružný po stovkách cyklov navíjania a musí vydržať opakovanú dezinfekciu agresívnymi chemickými prostriedkami. Mnoho lekárskych signálnych káblov používa trojosovú konštrukciu – stredový vodič, vnútorné tienenie a vonkajšie tienenie – kde je vnútorné tienenie aktívne poháňané na rovnaký potenciál ako stredový vodič, aby sa eliminovalo kapacitné zaťaženie signálu. Táto technika, nazývaná riadené alebo aktívne tienenie, umožňuje, aby kábel mal veľmi nízku efektívnu kapacitu aj pri dĺžkach 2–3 metre.

Letectvo a obrana

MIL-DTL-27500 a MIL-DTL-17 upravujú tienené vodiče používané v leteckých platformách. Tieto normy nariaďujú pásku PTFE v krokoch lepenia káblovej zostavy, pretože teplotné hodnotenie PTFE od -65 °C do 260 °C pokrýva celý rozsah vzduchom prenášaných prostredí. Požiadavky na tienenie pre elektroinštaláciu avioniky sa týkajú aj nepriamych účinkov blesku – lietadlo vo vysokej nadmorskej výške môže zažiť úder blesku 200 kA, ktorý sa spojí do káblových zväzkov v celom draku lietadla. Tienený drôt vo zväzkoch avioniky musí prenášať menej ako 1 % viazanej energie do vnútorného vodiča, čo stanovuje veľmi nízku cieľovú impedanciu prenosu. Lepenie drôtov a káblov v týchto zostavách sa vykonáva pod prísnou kontrolou procesu so 100% overením pokrytia pred aplikáciou tienenia.

Zvuk a vysielanie

Profesionálny vyvážený audio kábel využíva pár vodičov obklopených špirálovým alebo opleteným tienením. Vyvážený diferenciálny signál potláča šum v bežnom režime, ktorý sa objavuje rovnako na oboch vodičoch – vrátane 60 Hz brumu z osvetľovacej infraštruktúry, systémov HVAC a paralelne prebiehajúceho elektrického vedenia. Štít poskytuje dodatočnú bariéru pre zdroje hluku, ktoré by sa inak javili ako signál v bežnom režime. Vo vysielacích štúdiách, kde paralelne bežia stovky audio kanálov na veľké vzdialenosti, je kombinácia vyváženého vedenia a tienenia tým, čo umožňuje čistý prenos signálu bez zosilňovania pozemných slučiek. Napríklad štandardný kábel mikrofónu zachováva integritu signálu na vzdialenosť viac ako 50 metrov pri hladinách hluku pod -90 dBu.

Ako identifikovať tienený drôt podľa jeho označenia a konštrukcie

Pri kontrole kábla niekoľko vizuálnych a tlačových indikátorov potvrdzuje, či je tienený a popisujú typ použitého tienenia. Pochopenie týchto označení šetrí čas pri získavaní náhradného kábla alebo pri overovaní, či inštalovaný kábel spĺňa špecifikácie.

Potlač plášťa kábla zvyčajne obsahuje kód označenia, ktorý identifikuje typ štítu. Bežné označenia sa riadia konvenciami IEC 60228 a UL:

• F/UTP — Celkový fóliový štít, vnútri netienené krútené páry. Bežné v tienených inštaláciách Cat 5e a Cat 6.
• U/FTP — Žiadne celkové tienenie, jednotlivé krútené páry tienené fóliou. Používa sa v Cat 6A a Cat 7 na zníženie presluchov medzi pármi.
• S/FTP — Celkový opletený štít plus jednotlivé páry tienené fóliou. Najvyšší výkon pre aplikácie Cat 7 a Cat 8.
• SY, CY, YCY — Európske kódy označovania pre tienené napájacie a ovládacie káble s pancierovaním z oceľového drôtu a/alebo medeným opletením.
• RG (rádiový sprievodca) — Označuje koaxiálny kábel. Špecifické číslo RG (RG-58, RG-6, RG-213) naznačuje typ a konštrukciu štítu definovanú v pôvodnej špecifikácii MIL-C-17.

Fyzické rezanie do prierezu kábla priamo odhalí vrstvu tienenia. Fóliový štít sa javí ako svetlá, reflexná kovová vrstva pod vonkajším plášťom, zvyčajne s odtokovým drôtom vedeným pozdĺž nej. Pletený štít zobrazuje viditeľný vzor tkaného drôtu. Ak sú prítomné obe, kábel používa kombinované tienenie. Vrstva lepiacej pásky drôtu a kábla, ak je prítomná, sa javí ako hladký filmový obal bezprostredne vo vnútri tieniacej vrstvy – často priesvitný alebo sivobiely v prípade polyesterovej pásky alebo striebornej farby v prípade, že fóliová páska ovíja jednotlivé páry.

Výber správneho tieneného kábla pre vašu aplikáciu

Správna špecifikácia tieneného vodiča zahŕňa viac než len výber najvyššieho dostupného krytia tienenia. Prílišná špecifikácia zvyšuje náklady na kábel, priemer, hmotnosť a čas inštalácie. Nedostatočná špecifikácia spôsobuje, že systém je náchylný na rušenie. Štruktúrovaný proces výberu berie do úvahy skutočné rušivé prostredie, typ signálu, frekvenčný rozsah, mechanické požiadavky a inštalačné obmedzenia.

Začnite charakterizáciou zdrojov rušenia v prostredí. Prepínanie meniča s premenlivou frekvenciou pri 8 kHz generuje harmonické až niekoľko stoviek kHz, čo si vyžaduje fóliu alebo opletenie s nízkou prenosovou impedanciou v tomto frekvenčnom rozsahu. Blízky rádiový vysielač alebo inštalácia radaru generuje rušenie nad 30 MHz, kde je pokrytie fóliou dôležitejšie ako uhol opletenia. Ak sú prítomné oba typy rušenia, správnym východiskovým bodom je kombinované tienenie.

Požiadavka na životnosť kábla je často rozhodujúcim faktorom medzi fóliou a opletením. Fóliové štíty praskajú a vytvárajú sa medzery po relatívne malom počte ohybových cyklov – zvyčajne menej ako 10 000 v dynamických aplikáciách. Pletené štíty dokážu vydržať stovky tisíc ohybových cyklov, kým sa pokrytie zmysluplne zníži. Špirálové štíty dokážu vydržať milióny ohybových cyklov, ale so zníženou účinnosťou vysokofrekvenčného tienenia. Prispôsobenie typu tienenia očakávaným ohybným cyklom v prevádzke zabraňuje predčasnému zlyhaniu kábla, ktoré by sa inak javilo ako občasná degradácia tienenia a nepredvídateľné problémy s kvalitou signálu.

Teplotná klasifikácia musí zahŕňať prevádzkové prostredie aj akékoľvek krátkodobé výkyvy. Kábel dimenzovaný na prevádzkovú teplotu 75 °C nie je vhodný na inštaláciu v blízkosti zdroja tepla, ktorý počas výrobných cyklov dosahuje maximálne 90 °C, aj keď sa 90 °C dosiahne len krátko. Materiál pásky použitý v kroku lepenia drôtov a káblov je často limitujúcim komponentom pre teplotné hodnotenie – polyesterová páska zvládne až 125 °C, zatiaľ čo páska PTFE rozširuje rozsah na 260 °C pre vysokoteplotné aplikácie.

Nakoniec potvrďte spôsob ukončenia pred dokončením výberu kábla. Pletené tienenie vyžaduje zadnú časť alebo káblovú priechodku, ktorá poskytuje obvodový kontakt tienenia – nie pigtail. Fóliové tienenie s odtokovým drôtom vyžaduje konektor, ktorý vyhovuje priradeniu kolíkov odtokového drôtu. Inštalácia kábla s nesprávnym prístupom ukončenia spôsobuje, že tienenie je do značnej miery neúčinné bez ohľadu na to, ako dobre je špecifikovaný samotný kábel.
