Čo sú káble SATA? Typy, rýchlosti a ako fungujú

SATA káble — skratka pre Serial Advanced Technology Attachment — sú tenké, ploché dátové a napájacie prepojenia, ktoré spájajú úložné zariadenia, ako sú pevné disky (HDD), SSD (Solid State Drive) a optické jednotky, so základnou doskou počítača alebo hostiteľským adaptérom. Bez nich žiadny z vašich diskov nemôže komunikovať s vaším systémom ani prijímať energiu, ktorú potrebujú na prevádzku. Ak ste niekedy otvorili stolný počítač a zbadali tenkú 7-kolíkovú plochú pásku vedúcu zo základnej dosky na jednotku SSD, pozerali ste sa na dátový kábel SATA. Širší 15-kolíkový variant hneď vedľa neho bol napájací kábel SATA – spolu udržiavajú hladký tok každého bajtu.

SATA, komerčne predstavený okolo roku 2003, nahradil objemné ploché káble PATA (Parallel ATA), ktoré dominovali počítačom v deväťdesiatych rokoch. Prepínač dramaticky zlepšil prúdenie vzduchu, znížil objem káblov a posunul maximálnu rýchlosť interného prenosu zo stropu PATA 133 MB/s až po SATA III 600 MB/s . Dnes tento štandard zostáva chrbticou spotrebiteľského a podnikového úložiska – a pochopenie toho, ako presne funguje, vám pomôže postaviť rýchlejšie stroje, riešiť problémy s pripojením a vybrať si správny kábel pre každú úlohu.

Ako fungujú káble SATA vo vnútri počítača

Používa SATA sériová signalizácia — posiela dáta po jednom bite po jednom diferenciálnom páre — namiesto paralelného prístupu jeho predchodcu, ktorý posielal viac bitov súčasne cez mnoho vodičov. Na druhej strane je sériový prenos v praxi rýchlejší, pretože eliminuje problémy s presluchmi a synchronizáciou, ktoré obmedzujú paralelné rozhrania pri vysokých frekvenciách.

Vo vnútri dátového kábla SATA nájdete štyri medené vodiče usporiadané ako dva diferenciálne páry, z ktorých každý je tienený, aby sa znížilo elektromagnetické rušenie (EMI). Plochá, twinaxiálna (twinax) štruktúra kábla udržuje tieto páry pri sebe, a preto sú káble SATA oveľa tenšie ako staré 40- alebo 80-žilové pásky PATA. A extrudér drôtov a káblov vytvára vonkajší plášť – zvyčajne zmes PVC alebo LSZH – počas výroby, pričom plášť rovnomerne natlačí na tienené vodiče, aby sa zabezpečila konzistentná impedancia po celej dĺžke.

7-kolíkový dátový konektor SATA zapadá do zodpovedajúcich portov na základnej doske aj na jednotke. Malá plastová západka na uzamykacích variantoch zabraňuje náhodnému odpojeniu – dôležité v prostrediach serverov náchylných na vibrácie. Samostatný 15-kolíkový napájací konektor SATA poskytuje tri napäťové lišty: 3,3 V DC, 5 V DC a 12 V DC , ktorý zahŕňa elektroniku s nízkym výkonom a vretená motora vo vnútri mechanických pevných diskov.

Generácie SATA: Rozdiely v rýchlosti na prvý pohľad

SATA prešla tromi hlavnými revíziami. Každý z nich je spätne kompatibilný, čo znamená, že kábel SATA III funguje s diskom SATA I – disk však pobeží iba rýchlosťou 1,5 Gb/s, čo je maximum staršieho štandardu. Nižšie je uvedené rýchle porovnanie toho, čo každá generácia ponúka:

Spätná kompatibilita: každý novší kábel funguje so staršími zariadeniami pri maximálnej rýchlosti staršieho zariadenia.
generácie	Rýchlosť rozhrania	Maximálna priepustnosť	Bežné použitie
SATA I (1.0)	1,5 Gbps	~150 MB/s	Staršie HDD, skoré optické mechaniky
SATA II (2.0)	3,0 Gbps	~300 MB/s	HDD strednej triedy, SSD prvej generácie
SATA III (3.0)	6,0 Gbps	~600 MB/s	Moderné SSD, Blu-ray mechaniky, RAID polia

Pre každodenné úlohy, ako je zavádzanie operačného systému alebo ukladanie mediálnych súborov, dokonca SATA II poskytuje primeranú priepustnosť. Ak ste však nainštalovali moderný 2,5-palcový SATA SSD – schopný sekvenčného čítania takmer 560 MB/s – iba port SATA III a kábel mu umožnia dosiahnuť menovitý výkon.

Dátový kábel SATA verzus napájací kábel SATA: Dve veľmi odlišné úlohy

Jedným z najbežnejších bodov zmätku medzi prvými výrobcami počítačov je názor, že jediný kábel SATA zvládne všetko. V skutočnosti väčšina diskov pre stolné počítače potrebuje dva samostatné káble: jeden pre dáta a jeden pre napájanie. Tu je návod, ako sa líšia:

Dátový kábel SATA (7-kolíkový)

Prenáša iba dátové signály, žiadne napájanie
Oba konce používajú identické 7-pinové konektory
Obsahuje 4 medené vodiče v 2 diferenciálnych pároch
Maximálna odporúčaná dĺžka: 1 meter (vnútorná)
Dostupné rovné alebo s 90-stupňovými pravouhlými konektormi
Vonkajší plášť extrudovaný drôtovým a káblovým extrudérom z PVC alebo LSZH

SATA napájací kábel (15-kolíkový)

Dodáva 3,3 V, 5 V a 12 V koľajnice k meniču
Jeden koniec sa pripája k pohonu; iné k PSU alebo adaptéru
Často spárované so 4-pinovým adaptérom Molex LP4
Slimline variant využíva 6-pinový konektor pre tenké optické mechaniky
Asymetrický kľúč v tvare "L" zabraňuje nesprávnemu vloženiu
Kritické: Nikdy nepoužívajte silu na konektor – poškodenie kolíkov môže spôsobiť spálenie diskov

Na notebookoch to vyzerá inak. Väčšina moderných notebookov pripája úložisko priamo k základnej doske cez M.2 slot alebo spájkovaný čip, takže nie je potrebný samostatný SATA kábel. Ale v starších prenosných počítačoch a ultratenkých počítačoch, ktoré používajú 2,5-palcový disk SATA, sa základná doska pripája k jednotke pomocou účelovej plochej pásky - špecializovanej zostavy SATA vyrábanej na linke extrudéra drôtov a káblov nakonfigurovaných na opláštenie s tenkým profilom.

Vysvetlenie každého typu kábla SATA

Nie všetky káble SATA sú rovnaké. Trh ponúka niekoľko variantov, z ktorých každý je vhodný pre špecifické scenáre inštalácie. Výber nesprávneho typu často vedie k kŕčovitým záchvatom, slabému prúdeniu vzduchu alebo občasnému odpájaniu.

Štandardný priamy dátový kábel SATA

Oba konektory sú rovné, čo z nich robí najjednoduchšiu možnosť pre porty základnej dosky, ktoré smerujú nahor alebo von. Dĺžky sa zvyčajne pohybujú od 18 palcov (45 cm) do 24 palcov (60 cm), hoci pre väčšie šasi sú k dispozícii káble až do 1 metra. Vodičové drôty vo vnútri sú skrútené páry opláštené plášťom, ktorý extrudér drôtov a káblov aplikuje v jednom nepretržitom chode.

Pravouhlý (90-stupňový) kábel SATA

Jeden alebo oba konektory sú pod uhlom 90 stupňov. Tento dizajn je ideálny, keď je jednotka umiestnená blízko bočného panela skrinky alebo keď porty SATA základnej dosky smerujú skôr na stranu ako nahor. Ohyb umožňuje, aby kábel vystupoval vodorovne a viedol pozdĺž podlahy puzdra, čím sa znižuje namáhanie konektora a zlepšuje sa prúdenie vzduchu. Mnohí stavitelia uprednostňujú zmiešanie pravouhlých konektorov na konci disku s rovnými konektormi na konci základnej dosky.

Uzamykací kábel SATA

Malá plastová príchytka sa zasúva do zárezu na porte, čím zabraňuje náhodnému odpojeniu. Nevyhnutné v serverových stojanoch, krytoch NAS a akomkoľvek systéme vystavenom vibráciám. Štandardné káble SATA bez uzamykacích západiek sa môžu časom uvoľniť, čo spôsobí občasné chyby čítania/zápisu, ktoré je frustrujúco ťažké diagnostikovať. Ak staviate domáci server alebo NAS so štyrmi alebo viacerými jednotkami, dôrazne odporúčame uzamykacie káble.

Kábel eSATA (externý SATA)

Káble eSATA rozširujú rozhranie SATA mimo skrinky počítača na pripojenie externých úložných zariadení. Používajú robustnejší konektor dimenzovaný na minimálne 5 000 zasunutí v porovnaní s 1 500 zasunutím vnútorného konektora. eSATA podporuje to isté až 6 Gbps prenosovú rýchlosť ako interný SATA III, vďaka čomu je výrazne rýchlejší ako USB 2.0 pre prenosy veľkých súborov. Poznámka: štandardné eSATA prenáša iba dáta, nie napájanie, takže externý disk potrebuje vlastné napájanie.

eSATAp (Napájanie cez eSATA)

Hybridný port, ktorý kombinuje signály eSATA a USB v jednej zásuvke. Port eSATAp môže prijať buď konektor eSATA alebo zástrčku USB a tiež poskytuje napájanie zariadeniam napájaným zo zbernice. To eliminuje potrebu samostatného napájacieho adaptéra pre externé 2,5-palcové disky. Hoci nikdy nebol univerzálny, objavil sa na niektorých dokovacích staniciach pre notebooky a zadných paneloch stolných počítačov v priebehu roku 2010.

Tenký SATA kábel

Používa sa predovšetkým v tenkých optických jednotkách a optických šachtách pre notebooky. Tenký konektor kombinuje 7-kolíkovú dátovú časť a 6-kolíkovú napájaciu časť v jednej úzkej zástrčke. Tento integrovaný dizajn šetrí miesto v stiesnenom šasi, kde by vedenie dvoch samostatných káblov bolo nepraktické. Slimline SATA káble sú bežným výstupom zostáv drôtových a káblových extrudérov, ktoré sa špecializujú na jemné, viacvodičové zostavy pre spotrebnú elektroniku.

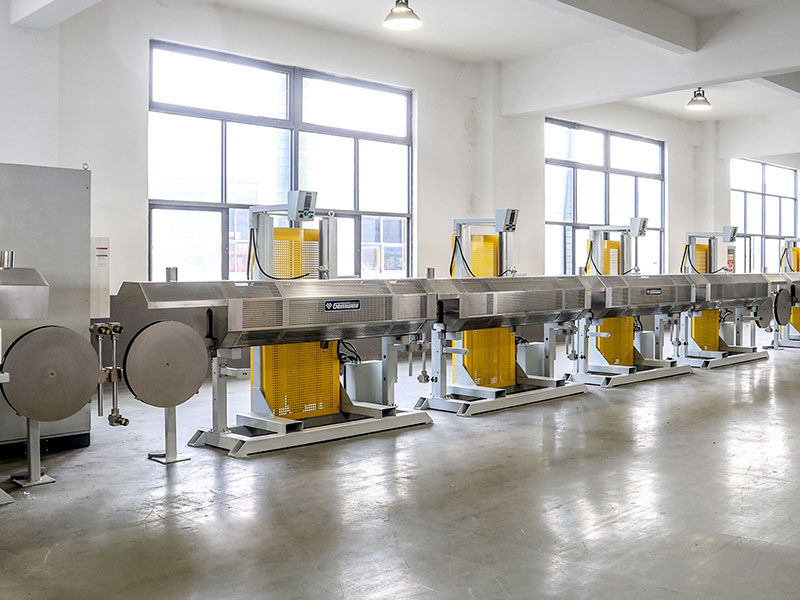

Ako sa vyrábajú káble SATA: Úloha extrudéra drôtov a káblov

Pochopenie toho, ako sa vyrába kábel SATA, pomáha vysvetliť, prečo sa kvalita kábla medzi lacnými a prémiovými produktmi tak dramaticky líši. Výrobný proces zahŕňa niekoľko presných etáp a jadrom každého z nich je extrudér drôtov a káblov.

Krok 1

Výkres vodiča

Medená tyč sa ťahá cez postupne menšie matrice, až kým nedosiahne cieľový priemer - zvyčajne AWG 28 alebo AWG 26 pre dátové vodiče SATA. Tenšie vodiče znižujú hmotnosť a flexibilitu kábla; hrubšie nižší odpor pre napájacie káble. Lankové vodiče (viacnásobné tenké drôty skrútené dohromady) poskytujú lepšiu flexibilitu ako pevné vodiče, čo je dôležité pre káble, ktoré sa často presúvajú alebo vedú okolo úzkych rohov.

Krok 2

Extrúzia primárnej izolácie

Každý vodič prechádza extrudérom drôtov a káblov, ktorý ho pokrýva dielektrickou izolačnou vrstvou - zvyčajne HDPE (vysokohustotný polyetylén) alebo FEP (fluórovaný etylénpropylén) pre vysokofrekvenčné signálne káble. Rýchlosť vytláčania, teplota a geometria lisovnice musia byť prísne kontrolované operátorom extrudéra drôtu a kábla, aby sa zachovala konzistentná hrúbka steny, ktorá priamo ovplyvňuje charakteristickú impedanciu kábla. Dátové káble SATA vyžadujú cieľovú impedanciu rozdiel 100 ohmov ; odchýlka aj o niekoľko ohmov môže spôsobiť problémy s integritou signálu pri 6 Gbps.

Krok 3

Krútenie párov a tienenie

Izolované vodiče sú skrútené do diferenciálnych párov. Rýchlosť zákrutov (zákrutov na palec) je starostlivo špecifikovaná na kontrolu presluchov medzi pármi. Okolo každého páru alebo celej káblovej zostavy je ovinutý fóliový štít – zvyčajne hliníkovo-polyesterový laminát, ktorý blokuje externé EMI. Niektoré prémiové káble SATA pridávajú opletené tienenie cez fóliu pre ešte väčšie potlačenie EMI za cenu väčšieho priemeru a zníženej flexibility.

Krok 4

Extrúzia vonkajšieho plášťa

Zostavené jadro – tienené páry plus akýkoľvek drenážny drôt – prechádza späť cez extrudér drôtov a káblov vybavených priečnou hlavou, ktorá aplikuje vonkajší plášť. Bežné materiály plášťa zahŕňajú PVC (nákladovo efektívne, flexibilné), LSZH – nízky dymový nulový halogén – (preferovaný pre serverové miestnosti a dátové centrá, kde je požiarna bezpečnosť kritická) a TPE (termoplastický elastomér, pre aplikácie s vysokou flexibilitou). Extrudér drôtov a káblov kontroluje hrúbku plášťa s presnosťou na zlomky milimetra, čím zaisťuje, že hotový kábel spĺňa rozmerové štandardy pre prídržné sily konektora SATA.

Krok 5

Ukončenie a testovanie konektora

Rezané dĺžky prijímajú konektory SATA zalisované alebo prispájkované na každom konci. Automatizované testery kontinuity overujú každé spojenie pin-to-pin. Veľkoobjemové výrobné linky využívajú reflektometriu v časovej oblasti (TDR) alebo vektorové sieťové analyzátory na potvrdenie rovnomernosti impedancie po celej dĺžke kábla. Káble, ktoré zlyhajú pri kontrolách impedancie, sú zošrotované – preto sú zostavy SATA na profesionálnej úrovni od renomovaných výrobcov extrudérov drôtov a káblov drahšie ako bežné alternatívy.

SATA káble v porovnaní s inými úložnými rozhraniami

SATA nie je jediný spôsob pripojenia úložiska. Vedieť, kde sa v teréne nachádza, vám pomôže rozhodnúť sa, či zostať pri SATA alebo inovovať na rýchlejšiu zbernicu pre výkonovo kritické pracovné zaťaženie.

SATA III vs. NVMe (PCIe 4.0)

Jednotka NVMe SSD na slote PCIe 4.0 x4 poskytuje vynikajúce sekvenčné čítanie 7 000 MB/s — viac ako jedenásťnásobok stropu SATA III 600 MB/s. NVMe používa formát M.2 a pripája sa priamo k základnej doske bez akéhokoľvek kábla. Pre jednotky operačného systému a aplikácie, ktoré vyžadujú rýchle náhodné I/O, je NVMe jasným víťazom. SATA SSD zostávajú konkurencieschopné pre sekundárne úložiská, hromadné médiá a zostavy citlivé na náklady, kde výhoda SATA diskov v cene za gigabajt kompenzuje rozdiel v rýchlosti.

SATA vs. PATA (IDE)

Staršie rozhranie PATA používalo plochý, 40- alebo 80-žilový plochý kábel so šírkou až 46 cm, ktorý výrazne obmedzoval prúdenie vzduchu vo vnútri puzdier. SATA ho nahradil 7-pinovým káblom širokým zhruba 8 mm, čím sa uvoľnil priestor a zlepšilo sa chladenie. Maximálna priepustnosť PATA (ATA/133) bola 133 MB/s – menej ako štvrtina rýchlosti SATA III. Žiadna moderná základná doska neobsahuje porty PATA; je to striktne starý štandard, ktorý sa nachádza iba v hardvéri pred rokom 2007.

SATA vs. SAS (Serial Attached SCSI)

SAS je podnikovým náprotivkom SATA. Zadné dosky SAS akceptujú jednotky SAS aj SATA, ale prepájacia doska SATA neprijme jednotku SAS. Káble SAS majú dva porty na konektor (dual-port), čo umožňuje redundantné cesty – kritické pre systémy s vysokou dostupnosťou. Disky SAS sa zvyčajne otáčajú rýchlosťou 10 000 až 15 000 otáčok za minútu a sú dimenzované na oveľa vyššie pracovné cykly ako bežné pevné disky SATA. Konštrukcia kábla je podobná: extrudér drôtov a káblov vytvára vonkajší plášť, ale káble SAS musia spĺňať prísnejšie špecifikácie zošikmenia kvôli architektúre s dvoma portami.

Externé disky SATA vs. USB

Externé pripojenie interného disku SATA cez kryt USB predstavuje premosťovací čip SATA-USB, ktorý obmedzuje rýchlosť v reálnom svete. USB 3.2 Gen 2 dosahuje maximálnu rýchlosť 10 Gbps (teoreticky), ale réžia mosta zvyčajne obmedzuje skutočnú priepustnosť na približne 400 – 500 MB/s – porovnateľné s nasýteným prepojením SATA III. Pre skutočne externé úložisko, ktoré potrebuje rýchlosti SATA bez mosta, je eSATA vhodnou voľbou kábla, ktorý poskytuje priame prepojenie SATA s plnými 6 Gb/s.

Ako si vybrať správny kábel SATA pre vašu zostavu

S toľkými dostupnými variantmi šetrí výber správneho kábla čas, predchádza chybám a chráni hardvér. Majte na pamäti nasledujúce kritériá:

Prispôsobte generáciu SATA svojmu disku. Ak je váš disk SSD označený ako SATA III, použite kábel SATA III, aby ste sa vyhli prekážke pri rýchlosti 300 MB/s. Skontrolujte príručku k základnej doske, aby ste si overili, ktoré porty podporujú 6 Gbps; niektoré dosky kombinujú porty SATA III a SATA II.
Pred nákupom zmerajte dĺžku kábla. Vnútorná dĺžka SATA káblov by nemala presiahnuť 1 meter. Ak sa potrebujete dostať do pozície jednotky ďaleko od základnej dosky, najprv zmerajte a vyberte dĺžku kábla, ktorá umožňuje jemné zakrivenie – nie úzke ohyby, ktoré namáhajú vodiče.
Zvážte uhol konektora. Ak porty SATA na vašej základnej doske smerujú k bočnému panelu (bežné v doskách ATX), pravouhlý konektor na konci základnej dosky drží káble naplocho na doske, namiesto toho, aby sa krútil smerom von.
V prostrediach NAS, RAID a serverov používajte uzamykacie káble. Odpojenie spôsobené vibráciami o 3:00 počas prestavby disku je to posledné, čo by ste chceli. Uzamykacie západky nestoja takmer nič navyše a úplne eliminujú tento spôsob zlyhania.
Skontrolujte materiál plášťa pre použitie v dátovom centre. PVC plášte sú vhodné pre domáce stavby. Dátové centrá a miestnosti s komerčným vybavením často vyžadujú, aby káble LSZH spĺňali požiarne predpisy a znížili toxický dym v prípade požiaru.
Overte kvalitu kábla u výrobcu. Vysokokvalitné káble od renomovaných výrobcov drôtových a káblových extrudérov sú testované na rovnomernosť impedancie, vložný úbytok a spätný úbytok. Lacné káble často tieto testy vynechávajú, a hoci často fungujú dobre pri nižších rýchlostiach, okrajová integrita signálu pri 6 Gbps môže spôsobiť občasné chyby, ktoré je veľmi ťažké sledovať.

Bežné problémy s káblom SATA a ako ich opraviť

Väčšina problémov s pripojením SATA má pôvod v niekoľkých opakujúcich sa príčinách. Pred výmenou jednotky, o ktorej máte podozrenie, že zlyhá, si preštudujte tento kontrolný zoznam:

Systém BIOS nerozpoznal disk

Znovu pripojte oba konce dátového kábla. Skontrolujte, či je napájací kábel úplne zacvaknutý. Vyskúšajte iný port SATA na základnej doske – porty môžu zlyhať jednotlivo. Vymeňte kábel, o ktorom viete, že je dobrý, aby ste vylúčili chybný kábel. Skontrolujte, či sa disk roztočí (vypočujte si motor HDD alebo pocítite ľahké vibrácie na obale disku SSD).

Občasné odpojenie alebo chyby pri čítaní

Toto je klasický príznak uvoľneného alebo poškodeného konektora SATA. Ak používate kábel bez uzamykania, nahraďte ho uzamykacím variantom. Skontrolujte kábel pri dobrom osvetlení, či nie je zalomený, prerezaný alebo rozdrvený – plášť nanesený extrudérom drôtu a kábla chráni vodiče pri bežnej manipulácii, ale príliš pevne zovreté káblové zväzky môžu vnútorne popraskať izoláciu bez zanechania viditeľných vonkajších stôp. Spustite test SMART na disku, aby ste rozlíšili problémy s káblom od zlyhania disku.

Pomalšie prenosové rýchlosti, než sa očakávalo

Overte režim portu v systéme BIOS základnej dosky. Niektoré dosky predvolia nové inštalácie do režimu kompatibility s IDE a nie do AHCI, čo bráni jednotke vyjednávať o plnej rýchlosti a deaktivuje funkcie ako NCQ (Native Command Queuing). Prepnite do režimu AHCI (v niektorých prípadoch vyžaduje preinštalovanie systému Windows alebo pridanie kľúča databázy Registry pred prepnutím do systému Windows 10/11). Potvrďte tiež, že port, ktorý používate, je SATA III, nie SATA II, pretože označenie na rozpočtových doskách nie je vždy zrejmé.

Poškodený kábel počas inštalácie

Konektory SATA sú malé a prídržné západky môžu pri bočnom namáhaní zaskočiť. Konektory vždy vkladajte a vyberajte rovno – nekývajte nimi nabok. Ak sa západka zlomí, kábel bude stále fungovať, ale môže sa odpojiť pri vibráciách. Namiesto toho, aby ste sa spoliehali na elektrickú pásku, vymeňte kábel. Kvalitné káble vyrábané skúseným výrobcom extrudérov drôtov a káblov používajú konektory s hrubším materiálom západky, ktorý odoláva zlomeniu počas mnohých cyklov vkladania.

SATA Hot Pluggging: Čo to je a kedy to funguje

Jednou z najužitočnejších funkcií SATA je horúce pripojenie — schopnosť pripojiť alebo odpojiť disk, keď je systém spustený bez vypnutia alebo reštartovania. V praxi podpora hot plug závisí od troch vecí, ktoré fungujú spoločne: jednotka musí podporovať hot plug, hostiteľský radič musí mať zapnutú hot plug (zvyčajne nastavenú v BIOSe) a operačný systém musí byť nakonfigurovaný tak, aby rozpoznal udalosti príchodu a odstránenia zariadenia.

V systéme Windows funguje hot plug spoľahlivo so zapnutým režimom AHCI a je základom pracovného postupu „Bezpečné odstránenie hardvéru“ pre externé disky eSATA. Linux podporuje hot plug SATA od jadra 2.6.19. Podnikové systémy to posúvajú ešte ďalej – SAS/SATA backplane v krytoch serverových úložísk sú navrhnuté špeciálne pre údržbu s výmenou za chodu, čo umožňuje správcom vymieňať chybné disky počas pracovných hodín s nulovými prestojmi. Konštrukcia konektora je dôležitá aj tu: konektory s vysokým cyklom vymeniteľné za chodu sa vyrábajú s užšími toleranciami ako štandardné konektory a káble, ktoré sú k nim zakončené, pochádzajú z výrobných liniek extrudérov drôtov a káblov, ktoré používajú dodatočné vystuženie okolo vstupného bodu konektora, aby odolali opakovanému ohýbaniu.

Hot plug nie je podporovaná na PATA, čo vyžadovalo, aby bol systém úplne vypnutý pred akýmkoľvek pripojením alebo odpojením disku. Toto samotné obmedzenie odôvodňovalo rýchlu migráciu odvetvia na SATA začiatkom roku 2003.

Aplikácie kábla SATA Okrem stolného počítača

Zatiaľ čo väčšina spotrebiteľov sa stretáva s káblami SATA vo vnútri stolných počítačov, rozhranie sa objavuje v prekvapivo širokej škále priemyselných a komerčných aplikácií. Všade tam, kde je potrebná spoľahlivá a nákladovo efektívna konektivita úložiska, sa pravdepodobne jedná o SATA:

Puzdrá NAS (Network-Attached Storage). — Spotrebiteľské a profesionálne NAS boxy od štvoršachtových po šestnásťšachtové konfigurácie takmer univerzálne používajú SATA pevné disky pripojené cez SATA backplane. Káblové zostavy v týchto jednotkách sa vyrábajú vo veľkom množstve na automatizovaných linkách na extrudovanie drôtov a káblov.
DVR a sledovacie systémy — Bezpečnostné kamery nepretržite nahrávajú na 3,5-palcové pevné disky SATA vo vnútri jednotiek DVR. Jednotky zvládajú trvalé pracovné zaťaženie zápisu merané v terabajtoch za rok; HDD SATA triedy dozoru sú dimenzované na 180 TB/rok zápisu oproti 55 TB/rok pre stolné modely.
Priemyselné vstavané systémy — Panelové počítače, kiosky a ovládače strojov často používajú 2,5-palcové SATA SSD pre svoj operačný systém a ukladanie dát, čo ponúka odolnosť proti vibráciám, ktorá nie je dostupná pri rotujúcich pevných diskoch.
Serverové farmy a dátové centrá — Dokonca aj vo vysokovýkonných dátových centrách, ktorým dominuje NVMe pre horúcu vrstvu úložiska, SATA SSD a HDD poskytujú nákladovo efektívnu kapacitu studenej vrstvy. Jediný kryt JBOD so 60 jednotkami môže obsahovať 240 káblov SATA, ktoré všetky prechádzajú cez zostavu základnej dosky strednej roviny vyrobenú na zariadení na extrudovanie priemyselných drôtov a káblov.
Ukladanie lekárskych snímok — PACS (systémy na archiváciu obrázkov a komunikačné systémy) používané v nemocniciach ukladajú obrazové súbory DICOM – často stovky gigabajtov na skenovanie – na poliach SATA RAID. Káble SATA s plášťom LSZH sú špecifikované tak, aby spĺňali predpisy nemocničnej požiarnej bezpečnosti v týchto uzavretých skriniach zariadenia.

Čo hľadať pri kvalitnom kábli SATA

Nie každý SATA kábel na trhu je rovnaký. Niekoľko špecifických vlastností oddeľuje káble, ktoré vydržia roky, od tých, ktoré sa v priebehu mesiacov stanú diagnostickou bolesťou hlavy.

Tolerancia impedancie

Vyžaduje si to špecifikácia SATA Diferenčná impedancia 100 ± 10 ohmov . Káble vyrobené na dobre kalibrovanom stroji na vytláčanie drôtov a káblov spoľahlivo zasiahnu toto okno. Káble mimo špecifikácie môžu fungovať dobre pri rýchlosti 3 Gbps, ale vykazujú zvýšenú bitovú chybovosť pri rýchlosti 6 Gbps, najmä pri dĺžkach káblov blížiacich sa 1 metru.

Odolnosť konektora

Oficiálna špecifikácia SATA hodnotí interné konektory ako minimum 1 500 cyklov vloženia/vytiahnutia . Prémiové konektory to prevyšujú. Tenké telá konektorov a krehké západky – bežné vo veľmi lacných kábloch – často v prostrediach aktívneho používania zlyhajú oveľa skôr, ako je uvedené hodnotenie.

Merač vodiča

AWG 28 je štandard pre dátové káble SATA; AWG 18 alebo väčší sa odporúča pre napájacie káble SATA nesúce 12V koľajnicu k otáčajúcemu sa motoru HDD. Poddimenzované napájacie vodiče sú horúce, zvyšujú pokles napätia pri zaťažení a môžu spôsobiť predčasné poruchy pohonu – najmä počas nábehu vysokého prúdu pri roztáčaní.

Materiál bundy a flexibilita

PVC plášte zostávajú flexibilné od približne -10 °C do 70 °C, vhodné pre väčšinu prostredí PC. Ak bude kábel vedený v blízkosti vysokovýkonného chladiča GPU alebo cez pretaktovaný chladič CPU, hľadajte kábel so silikónovým plášťom alebo TPE kábel určený na vyššie teploty. Ploché káble z extrudéra drôtov a káblov majú tendenciu byť tuhšie, ale ľahšie sa dajú úhľadne viesť; okrúhle káble sa lepšie ohýbajú v stiesnených priestoroch.
