Čo robí kábel SATA? Funkcie, typy a tipy

Čo robí kábel SATA? Priama odpoveď

Kábel SATA (Serial ATA) slúži jednému hlavnému účelu: vytvára vysokorýchlostný komunikačný kanál medzi úložným zariadením – ako je pevný disk (HDD), jednotka SSD (SSD) alebo optická jednotka – a základnou doskou počítača. Bez tohto kábla váš systém nemôže čítať z týchto úložných zariadení ani na ne zapisovať, čo v praktickom zmysle znamená žiadny operačný systém, žiadne súbory a žiadny funkčný počítač.

V skutočnosti existujú dva typy káblov SATA, ktoré spolupracujú v akomkoľvek nastavení úložiska: Dátový kábel SATA , ktorý prenáša dátové signály medzi jednotkou a základnou doskou a SATA napájací kábel , ktorý dodáva elektrickú energiu z napájacej jednotky (PSU) do samotného pohonu. Oboje je nevyhnutné – disk s pripojeným iba jedným z dvoch jednoducho nebude fungovať.

Fyzická konštrukcia týchto káblov – od hrúbky izolácie po čistotu vodiča – výrazne závisí od výrobného procesu, ktorý sa za nimi skrýva. Moderné káble SATA sa vyrábajú pomocou presných strojov na vytláčanie drôtov a káblov, ktoré rovnomerne nanášajú izoláciu na medené vodiče a zaisťujú integritu signálu po celej dĺžke kábla. Tento výrobný detail nie je triviálny; priamo ovplyvňuje prenosové rýchlosti, tepelnú odolnosť a dlhodobú životnosť.

Ako SATA káble prenášajú dáta: Technický mechanizmus

SATA používa metódu sériového prenosu, čo znamená, že dátové bity sa odosielajú jeden po druhom v nepretržitom prúde, a nie paralelne. To bol významný odklon od staršieho štandardu PATA (Parallel ATA), ktorý posielal viacero bitov súčasne, ale vyžadoval si široké páskové káble a trpel rušením cez presluchy pri vyšších rýchlostiach.

Dátový kábel SATA obsahuje 7 kolíkov a 3 vodiče : dva páry diferenciálnych signálových vedení na vysielanie a prijímanie údajov a tri uzemňovacie vedenia, ktoré znižujú elektromagnetické rušenie. Diferenciálna signalizácia znamená, že kábel vysiela ten istý signál dvakrát – raz normálne a raz invertovaný – a prijímacie zariadenie ich porovnáva, aby odfiltrovalo šum. Tento prístup umožňuje káblom SATA spoľahlivo fungovať pri vysokých frekvenciách bez problémov s rušením, ktoré trápili staršie štandardy.

Porovnanie rýchlosti SATA generácie

SATA III, ktorý funguje na 6 Gb/s s efektívnym stropom priepustnosti okolo 600 MB/s , je súčasný štandard používaný prakticky vo všetkých spotrebiteľských zostavách stolných počítačov a notebookov. Samotný fyzický kábel je spätne kompatibilný vo všetkých troch generáciách – kábel SATA III môže pripojiť disk SATA I – aj keď rýchlosti budú obmedzené na maximum pomalšieho zariadenia.

SATA napájací kábel: Čo to robí a prečo je to dôležité

Napájací konektor SATA je 15-kolíková zástrčka, ktorá dodáva pripojenému disku tri samostatné úrovne napätia: 3,3 V, 5 V a 12 V . Každé napätie má inú funkciu v rámci vnútorných komponentov meniča. 12V linka primárne poháňa motor v jednotkách pevných diskov a roztáča platne rýchlosťou 5 400 alebo 7 200 otáčok za minútu. 5V linka napája dosku logiky meniča a elektroniku na čítanie/zápis. Linka 3,3 V, predstavená v revízii štandardu SATA, je používaná niektorými modernými SSD pre svoje obvody radiča s nízkou spotrebou.

15-pinový napájací konektor SATA nahradil starší 4-pinový konektor Molex používaný v systémoch PATA. Ponúka oveľa tenší profil, jednoduchšie smerovanie vo vnútri puzdra a schopnosť prenášať všetky tri úrovne napätia súčasne cez jediný konektor. Typický 2,5-palcový SSD v štýle notebooku čerpá iba z 5V linky a spotrebuje len 1-3 watty pri záťaži , zatiaľ čo 3,5-palcový pevný disk stolného počítača otáčajúci sa rýchlosťou 7 200 otáčok za minútu môže dosiahnuť až 8-10 wattov počas operácií vyhľadávania — predovšetkým cez 12V koľajnicu.

Kvalita zapojenia v napájacom kábli SATA – najmä prierez medených vodičov a konzistencia izolácie – ovplyvňuje stabilitu napätia pri záťaži. Tu sa výrobné procesy, ako sú tie, ktoré sa používajú pri výrobe drôtových a káblových extrudérov, stávajú priamo relevantnými pre výkon v reálnom svete.

Ako Extrudér drôtov a káblov Technológia tvaruje kvalitu kábla SATA

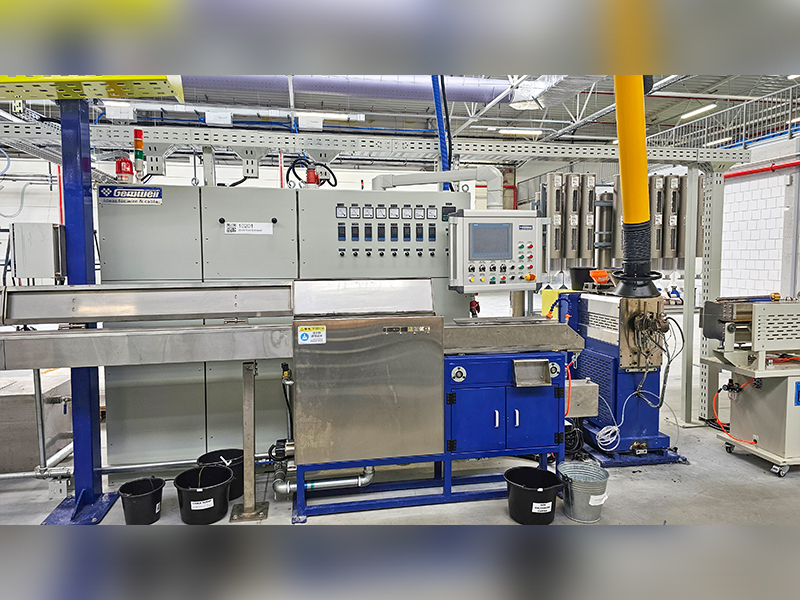

Každý kábel SATA začína svoj život na vytláčacej linke. Drôtový a káblový extrudér je stroj, ktorý tlačí roztavený termoplastický materiál - najčastejšie PVC (polyvinylchlorid), LLDPE (lineárny polyetylén s nízkou hustotou) alebo FEP (fluórovaný etylénpropylén) - cez matricu okolo medeného vodiča, čím vytvára konzistentne potiahnutý drôt. Toto nie je druhotný detail; kvalita extrúzie určuje rovnomernosť hrúbky izolácie, dielektrické vlastnosti, teplotnú odolnosť a ako dobre kábel vydrží roky používania.

Špeciálne pri výrobe káblov SATA musí extrudér drôtov a káblov aplikovať izoláciu na veľmi jemné vodiče s extrémnou presnosťou. Zvyčajne sa používajú dátové káble SATA 28 AWG vodičov pre signálne vedenia a 26 AWG vodičov pre pozemné vedenia. Pri týchto meradlách môže aj malá odchýlka v hrúbke izolácie – povedzme 0,02 mm od špecifikácie – zmeniť charakteristiky impedancie kábla a ovplyvniť integritu signálu pri frekvenciách 6 Gb/s, ktoré SATA III požaduje.

Čo ovplyvňuje kvalita vytláčania v hotovom kábli

• Ovládanie impedancie: Káble SATA sú určené na udržanie rozdielovej impedancie 100 ohmov (±10 %). Nekonzistencie vytláčania spôsobujú zmeny impedancie, ktoré spôsobujú odrazy signálu a chyby údajov.
• Dielektrická konštanta: Zvolený izolačný materiál a ako rovnomerne je aplikovaný extrudérom drôtov a káblov určuje, ako rýchlo sa signály šíria káblom – čo priamo ovplyvňuje latenciu na úrovni nanosekúnd.
• Teplotná odolnosť: PVC izolácia extrudovaná na správnu hrúbku zvyčajne zvládne teploty od -20 °C do 80 °C. Tenké miesta vytvorené zle kalibrovaným vytláčacím strojom vedú k narušeniu izolácie pod vplyvom trvalého tepla zo zaťaženého pohonu alebo teplého vnútrajška skrine.
• Flexibilná životnosť: Ako many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Priľnavosť vodiča: Správna vytláčacia teplota a tlak zaisťujú čisté spojenie izolácie s plášťom vodiča bez dutín, ktoré by časom umožnili prenikanie vlhkosti.

Špičkoví výrobcovia káblov prevádzkujú svoje linky na extrudovanie drôtov a káblov so systémami testovania iskier v reálnom čase a systémov na meranie priemeru, ktoré kontrolujú chyby na každom metri extrudovaného drôtu. SATA káble pre spotrebiteľov od renomovaných značiek zvyčajne prechádzajú týmito kontrolami kvality. Mimoriadne lacné káble od neznámych dodávateľov – často predávané vo veľkom online – tieto kroky často preskakujú, výsledkom čoho sú káble, ktoré spočiatku fungujú dobre, ale v priebehu 12 až 18 mesiacov sa vyskytnú občasné chyby.

Ploché a okrúhle káble SATA: Konštrukčné rozdiely a kedy na nich záleží

Dátové káble SATA sa dodávajú v dvoch hlavných fyzických formátoch: plochý (stužkový) a okrúhly. Oba nesú rovnaké 7-pinové usporiadanie signálu, no ich vnútorná konštrukcia a praktické správanie sa značne líšia.

Ploché SATA káble sú predvolený štýl dodávaný s väčšinou základných dosiek. Vodiče sú položené vedľa seba a zapuzdrené do plochého termoplastického plášťa, ktorý sa zvyčajne vyrába extrudérom plochých káblových drôtov a káblov alebo procesom laminovania. Ich výroba je lacná, úhľadne priliehajú k povrchom a ľahko sa vedú pozdĺž vnútorných okrajov PC skrinky. Majú však obmedzený polomer ohybu – ich natlačenie do tesných kriviek môže zauzliť vodiče a spôsobiť degradáciu signálu alebo fyzické poškodenie izolácie v namáhaných bodoch.

Okrúhle alebo opletené káble SATA majú jednotlivo izolované vodiče skrútené alebo zviazané dohromady vo vnútri okrúhleho vonkajšieho plášťa. Táto konštrukcia poskytuje lepšiu flexibilitu, uľahčuje vedenie cez tesné kanály na správu káblov a ponúka o niečo lepšie tienenie EMI vďaka usporiadaniu signálových vodičov v krútenej dvojlinke. Ich výroba je drahšia, pretože každý vodič musí pred montážou prejsť zvlášť extrudérom drôtov a káblov.

Pravouhlé vs. priame konektory

Okrem plochých a okrúhlych káblov sa SATA dodávajú aj s priamymi alebo pravouhlými (90-stupňovými) konektormi na jednom alebo oboch koncoch. Pravouhlý konektor je užitočný najmä vtedy, keď je jednotka namontovaná blízko bočného panela skrinky, kde by rovný konektor vyčnieval von a potenciálne by blokoval prúdenie vzduchu alebo by bránil zatvoreniu panelu. Pravouhlé konektory prinášajú malú koncentráciu mechanického napätia v bode ohybu, takže kvalita kábla – najmä robustnosť prelisu na vstupe konektora – sa v týchto konfiguráciách stáva dôležitejšou.

Bežné príznaky zlyhania kábla SATA

Káble SATA zlyhávajú a robia to častejšie, ako väčšina ľudí očakáva. Pretože symptómy chybného kábla presne napodobňujú symptómy chybného disku, káble sa pri riešení problémov často prehliadajú. Vedieť, čo hľadať, šetrí čas a zabraňuje zbytočným výmenám disku.

• Prerušovaná detekcia jazdy: Systém BIOS alebo operačný systém niekedy vidí disk, ale nie iní. Ide o klasický príznak uvoľneného alebo poškodeného konektora dátového kábla SATA, ktorý nekoná konzistentný kontakt s kolíkmi.
• Časté chyby pri čítaní/zápise: Aplikácie hlásia chyby pri prístupe k súborom alebo operačný systém zaznamenáva chyby disku v prehliadači udalostí. Ak diagnostika SMART ukáže, že samotný disk je v poriadku, ďalším logickým podozrivým je kábel.
• Náhly pokles výkonu: SSD SATA III, ktorý bežne číta rýchlosťou 500 MB/s, zrazu testuje rýchlosťou 150 MB/s. Táto rýchlosť sa zhoduje so šírkou pásma SATA I – znamenie, že linka sa dohaduje na najnižšom spoločnom menovateľovi kvôli chybám signálu na kábli so zníženou kvalitou.
• Klikanie alebo neotáčanie diskov: Aj keď to zvyčajne naznačuje problém s mechanickou jednotkou, problémy s napájacím káblom môžu spôsobiť, že jednotka nedostane dostatočné napätie na roztočenie motora, čo spôsobuje podobné príznaky.
• Zlyhania zavádzania po presunoch prípadu: Presun počítača spôsobuje ohýbanie a posúvanie káblov. Kábel, ktorý bol funkčný na hranici, môže po jedinom premiestnení úplne stratiť kontakt.

Oprava vo všetkých týchto prípadoch je často a Náhradný kábel za 3 až 8 USD , no ľudia často trávia hodiny vykonávaním diagnostiky na dokonale dobrej jednotke. Vždy najskôr vymeňte kábel, keď sa náhle objavia problémy s ukladaním bez predchádzajúcich príznakov opotrebovania disku.

SATA káble v rôznych aplikáciách zariadení

Zatiaľ čo stolové počítače sú najbežnejším kontextom pre káble SATA, rozhranie sa objavuje naprieč širokou škálou hardvéru – a požiadavky na káble sa menia v závislosti od aplikácie.

Stolové počítače

Štandardné 3,5-palcové pevné disky a 2,5-palcové SSD v stolových vežiach využívajú dátové a napájacie konektory SATA plnej veľkosti. Základné dosky vo formáte ATX zvyčajne poskytujú 4 až 8 SATA portov , ktorý umožňuje viacero jednotiek. Špičkové dosky HEDT (High-End Desktop) môžu ponúknuť až 12 portov SATA pre zostavy náročné na ukladanie, ako sú servery NAS alebo pracovné stanice na úpravu videa.

Prenosné počítače

Prenosné počítače používajú 2,5-palcové disky s rovnakým rozhraním SATA, ale kábel je zvyčajne veľmi krátky, niekedy priamo pripojený pásik integrovaný do zostavy pozície pre jednotku. Popredajné káble SATA pre notebooky musia byť vyrobené podľa presných špecifikácií dĺžky a flexibility – tu sa stávajú kritické vlastnosti ohybu plášťa kábla, ktoré sú čiastočne určené výberom materiálu drôtového a káblového extrudéra, pretože kábel znáša napätie zakaždým, keď sa šasi počas bežného používania ohne.

Servery a zariadenia NAS

V serverových prostrediach musia káble SATA spĺňať vyššie štandardy odolnosti, pretože k jednotkám sa pristupuje nepretržite, často 24 hodín denne, 7 dní v týždni. Káble serverovej triedy používajú ťažšie izolačné materiály a uzamykacie konektory, aby sa zabránilo náhodnému odpojeniu. Niektoré podnikové nastavenia používajú eSATA (External SATA) na pripojenie externých úložných skríň – variant, ktorý používa iný fyzický konektor, ale rovnaký signalizačný protokol, s káblami, ktoré sú tienené proti externému EMI a dimenzované na dlhšie prevádzky až do 2 metre oproti typickému 1-metrovému limitu interných káblov SATA.

Optické mechaniky a špecializovaný hardvér

Jednotky DVD a Blu-ray tiež používajú štandardné pripojenia SATA, rovnako ako niektoré páskové jednotky a určité priemyselné vstavané systémy. Kábel plní rovnakú funkciu vo všetkých týchto: vytvára dátovú cestu a dodáva energiu. Priemyselné aplikácie si niekedy vyžadujú káble so širšími teplotnými hodnotami, čo znamená, že výrobcovia musia používať rôzne izolačné zmesi cez svoje linky na extrudovanie drôtov a káblov – materiály ako zosieťovaný polyetylén (XLPE) namiesto štandardného PVC, určeného na nepretržitú prevádzku pri teplote 90 °C alebo vyššej.

Rozhrania SATA vs. iné úložiská: kde sa kábel zmestí do väčšieho obrazu

Pochopenie toho, čo robí kábel SATA, znamená aj pochopenie toho, kde sa nachádza v porovnaní s inými technológiami pripojenia úložného priestoru, najmä keď sa disky NVMe a M.2 stali bežnými.

Disky NVMe M.2 sa zapájajú priamo do slotu na základnej doske a nevyžadujú vôbec žiadny samostatný kábel – prijímajú dátové signály aj napájanie cez samotný konektor M.2. Vďaka tomu sú rýchlejšie a prehľadnejšie v zostave riadenej káblom. Káble SATA však zostávajú široko relevantné, pretože pevné disky stále dominujú veľkokapacitným úložiskám s cenou za terabajt — 20 TB HDD v súčasnosti stojí zlomok 20 TB NVMe SSD — a všetky HDD používajú rozhranie SATA. SATA SSD zostávajú obľúbené aj ako cenovo dostupné možnosti upgradu v starších systémoch, ktorým chýbajú sloty M.2.

Výber správneho kábla SATA: Čo hľadať

Nie všetky káble SATA sú rovnaké. Vzhľadom na to, že samotný kábel je lacný v porovnaní s jednotkami, ktoré pripája – a nákladmi na stratu dát v dôsledku zlyhania kábla – oplatí sa vyberať opatrne. Tu je to, čo treba hodnotiť:

Materiál vodiča a meradlo

Hľadajte káble, ktoré špecifikujú medené vodiče bez kyslíka (OFC). OFC drôt má menej nečistôt ako štandardná meď, čo znamená nižší odpor na jednotku dĺžky a lepší prenos signálu. Vodič sa ťahá cez matricu, aby sa dosiahol špecifikovaný rozmer AWG, potom prechádza extrudérom drôtov a káblov, aby získal svoj izolačný povlak. Káble, ktoré nešpecifikujú typ vodiča, sa často vyrábajú z hliníka pokrytého meďou (CCA), ktorý má približne 60 % vodivosti medi a je krehkejší pri ohybovom namáhaní.

Uzamykacie výstupky konektorov

Štandardné konektory SATA nemajú uzamykací mechanizmus. Spoliehajú sa výlučne na trenie, aby zostali na mieste. V systéme s vibráciami — v blízkosti výkonného ventilátora, vo vozidle alebo v akejkoľvek mobilnej aplikácii — je to skutočné riziko. Káble s a zaisťovacia západka alebo príchytka na tele konektora mechanicky zaistite spojenie a zabráňte náhodnému rozpojeniu. Mnoho prémiových káblov obsahuje túto funkciu za malý príplatok.

Dĺžka kábla

Špecifikácia SATA umožňuje dĺžky káblov až 1 meter (približne 39 palcov) pre vnútorné káble. Väčšina vopred zostavených systémov používa káble v rozsahu 45–50 cm, čo je dostatočné pre štandardné konfigurácie veží. K dispozícii sú aj dlhšie káble, ale prinášajú väčší odpor a potenciál pre degradáciu signálu, takže sa vyhnite nadmernej dĺžke – použite najkratší kábel, ktorý pohodlne dosiahne od portu základnej dosky k jednotke bez napätia alebo ostrých ohybov.

Materiál bundy

Vonkajší plášť kábla – aplikovaný extrudérom drôtov a káblov ako finálna vytláčaná vrstva vo viacvrstvových káblových konštrukciách – určuje flexibilitu, teplotnú odolnosť a chemickú odolnosť. Štandardné káble používajú PVC, ktoré je flexibilné a lacné. Pre vysokoteplotné prostredia (ako sú napríklad servery montované do racku alebo priemyselné skrine) hľadajte káble s plášťami LLDPE alebo FEP, ktoré ponúkajú lepšiu tepelnú odolnosť a nižšie uvoľňovanie plynov – uvoľňovanie chemických výparov, ktoré môžu časom kontaminovať citlivú elektroniku v uzavretých skriniach.

Značka a certifikácia

Káble od zavedených značiek ako Sabrent, StarTech, Rosewill a Monoprice používajú výrobné linky s konzistentnou kontrolou kvality, vrátane merania priemeru v rade počas vytláčania a 100% testovania kontinuity po montáži. Všeobecné káble bez identifikácie značky tieto kroky preskočte. Zoznam UL (pre severoamerické trhy) a označenie CE (pre európske trhy) znamená, že kábel spĺňa minimálne elektrické bezpečnostné a konštrukčné normy.

Ako to Properly Connect and Route SATA Cables

Na správnej inštalácii záleží rovnako ako na kvalite kábla. Bezstarostne nainštalovaný vysokokvalitný kábel nefunguje lepšie ako lacný.

1. Identifikujte porty SATA svojej základnej dosky. Zvyčajne sú umiestnené pozdĺž pravého okraja dosky na systémoch ATX, s označením SATA0 až SATA5 alebo podobne. Najprv použite porty s nižším číslom; často sú pripojené k primárnemu radiču SATA, ktorý poskytuje najlepší výkon a podporu priority zavádzania.
2. Pripojte dátový kábel. Dátový konektor SATA je vybavený zárezom v tvare L, takže ho možno zasunúť iba jednou orientáciou. Pevne ho zatlačte do dátového portu disku, kým neucítite, že úplne sedí. Ak používate uzamykacie lanko, zaistite západku.
3. Pripojte napájací kábel. 15-pinový napájací konektor SATA je tiež kľúčovaný a zasúva sa len jedným smerom. Vyžaduje si väčšiu silu na zasunutie ako dátový konektor kvôli väčšej kontaktnej ploche – namiesto kývania konektora používajte rovnomerný tlak, ktorý môže ohnúť alebo prasknúť kryt konektora.
4. Kábel veďte bez ostrých ohybov. Udržujte polomer ohybu aspoň 25 mm (asi 1 palec) vo všetkých bodoch pozdĺž kábla. Ploché káble sú obzvlášť citlivé na zauzlenie – ak je k dispozícii pravouhlý konektor, použite ho v blízkosti konca disku, aby ste eliminovali ohyb na vstupnom bode konektora, kde vzniká väčšina porúch.
5. Zaistite prebytočnú dĺžku kábla. Na zviazanie prebytočného kábla od ventilátorov a ciest prúdenia vzduchu použite sťahovacie pásky alebo pásiky na suchý zips. Nezaistený kábel SATA sa môže vtiahnuť do lopatky ventilátora a spôsobiť poškodenie kábla a poruchu ventilátora.
6. Po spustení skontrolujte v systéme BIOS. Po inštalácii vstúpte do systému BIOS/UEFI a potvrďte, že sa disk zobrazuje v zozname úložných zariadení. Ak tomu tak nie je, skontrolujte oba káblové spoje skôr, ako predpokladáte problém s jednotkou alebo základnou doskou.

Výrobný reťazec za každým káblom SATA

Aby ste úplne pochopili, čo kábel SATA robí a prečo je dôležitá kvalita, pomáha sledovať výrobný proces, ktorý ho vytvára. Jeden kábel SATA prechádza niekoľkými výrobnými fázami, kým sa dostane do rúk výrobcu PC.

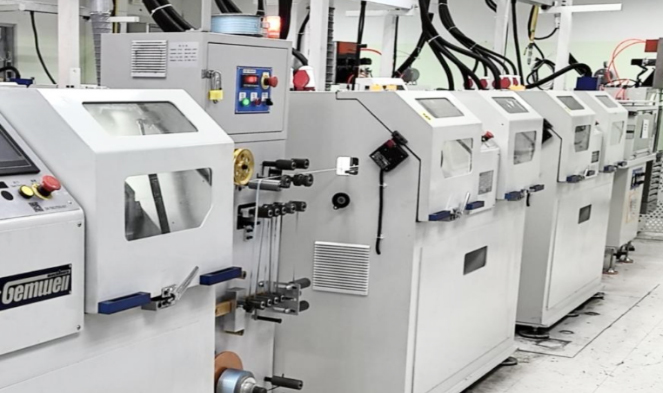

Začína sa medenou tyčou, ktorá sa ťahá cez stroj na ťahanie drôtu k cieľovému AWG meraniu. Ťahaný drôt potom prechádza cez extrudér drôtov a káblov, kde je nanesená termoplastická izolácia. V jednozávitovkovom extrudéri - najbežnejšom type pri výrobe káblov - sa izolačná zmes privádza vo forme peliet do vyhrievaného valca, roztaví sa a pretlačí cez matricu s krížovou hlavou, ktorá potiahne drôt pri jeho pohybe. Rýchlosti linky pre drôt s jemným prierezom ako 28 AWG zvyčajne bežia na 100-600 metrov za minútu s teplotným profilom extrudéra a rýchlosťou skrutky starostlivo kontrolovanou, aby sa zachovala konzistentná hrúbka izolácie.

Po vytlačení sú izolované vodiče zostavené – buď položené naplocho pri konštrukcii plochých káblov, alebo skrútené v pároch pri konštrukcii okrúhlych káblov. Konfigurácie krútených párov sledujú špecifické rýchlosti skrúcania (otáčky na jednotku dĺžky) na riadenie rozdielovej impedancie. Zostavené vodiče potom môžu prechádzať cez druhý extrudér drôtov a káblov, aby sa aplikoval celkový vonkajší plášť.

Nasleduje ukončenie konektora: konce káblov sa odrežú na dĺžku, odizolujú a zalisujú alebo prelisujú plastovými krytmi konektorov SATA. Celá zostava sa potom testuje na kontinuitu, skraty a v niektorých prípadoch vysokofrekvenčné impedančné charakteristiky pomocou zariadenia na meranie časovej domény (TDR).

Celý tento proces – od linky na vytláčanie drôtov a káblov až po hotové káble – prebieha prevažne v zariadeniach v Číne, na Taiwane a čoraz častejšie vo Vietname a Indii. Rozdiel medzi káblom za 2 $ a káblom za 7 $ zvyčajne spočíva v tom, ktoré kroky kontroly kvality sa vykonávajú a ako prísne sa počas výroby monitoruje proces extrudéra drôtu a kábla.
