Ako vyrobiť ethernetový kábel: Podrobný sprievodca

Vytvorenie vlastného ethernetového kábla je jednoduché, keď pochopíte poradie zapojenia, správne nástroje a káblový štandard, ktorý potrebujete. Celý proces trvá menej ako 10 minút na jeden kábel keď máte pripravené materiály. Konektory RJ45 nalisujete na každý koniec krútenej dvojlinky podľa káblového štandardu T568A alebo T568B a potom overíte pripojenie pomocou testera káblov. To je stručná odpoveď. Zvyšok tejto príručky ide hlbšie do každého kroku, každej premennej a každej chyby, ktorej sa oplatí vyhnúť.

Či už prevádzkujete domáce laboratórium, zapájate kanceláriu alebo vymieňate poškodený prepojovací kábel, zostavenie vlastného ethernetového kábla vám poskytne presnú kontrolu dĺžky, možnosť vybrať si materiály vyššej kvality a skutočné pochopenie toho, čo je vo vnútri kábla, ktorému dôverujete vo svojej sieti.

Čo je vlastne vo vnútri ethernetového kábla

Predtým, ako čokoľvek krimpujete, je dobré vedieť, s čím pracujete. Obsahuje štandardný ethernetový kábel štyri krútené páry medeného drôtu – celkom osem vodičov . Krútenie je zámerné. Každý pár je skrútený mierne odlišnou rýchlosťou, aby sa eliminovalo elektromagnetické rušenie (EMI) zo susedných párov, čo je vlastnosť nazývaná zrušenie presluchu.

Vonkajší plášť kábla – časť, ktorú vidíte a manipulujete s ňou – je zvyčajne vyrobený z PVC alebo zlúčeniny s nízkym obsahom dymu a nulového halogénu (LSZH). Tento plášť sa vyrába v súvislých dĺžkach s použitím a extrudér drôtov a káblov , stroj, ktorý taví izolačný materiál a tlačí ho okolo medených vodičov, keď prechádzajú cez matricu. Rovnomernosť a hrúbka tohto extrudovaného plášťa priamo ovplyvňuje pružnosť kábla, jeho odolnosť voči extrémnym teplotám a jeho schopnosť vyhovieť hodnotám požiarnej bezpečnosti ako CM, CMR alebo CMP.

Vo vnútri plášťa je každý jednotlivý vodič potiahnutý tenkou vrstvou farebnej plastovej izolácie – opäť aplikovanej a extrudér drôtov a káblov počas výroby. Toto farebné kódovanie vám umožňuje presne sledovať schémy zapojenia T568A a T568B, keď ukončujete kábel ručne.

Kategórie ethernetových káblov a ich špecifikácie

Pre väčšinu projektov ethernetových káblov pre domácich majstrov, Cat6 je praktická sladkosť . Je široko dostupný, zvláda gigabitové rýchlosti na celých 100 metrov, podporuje 10 Gbps na kratšie vzdialenosti a stojí len o niečo viac ako Cat5e. Cat6A stojí za zváženie, ak robíte trvalú nástennú inštaláciu a chcete zabezpečenie do budúcnosti pri rýchlosti 10 Gbps na celých 100 metrov.

Nástroje a materiály, ktoré potrebujete, než začnete

Rezanie rohov na nástrojoch je miesto, kde väčšina neúspešných ethernetových káblov začína. Zlé zvlnenie je pre oko neviditeľné, ale zničujúce pre integritu signálu. Tu je všetko, čo potrebujete na správne vykonanie úlohy:

Základné nástroje

• Krimpovací nástroj — Toto je najdôležitejší nástroj. Kvalitný račňový krimpovač (napríklad od spoločnosti Platinum Tools alebo Klein Tools) aplikuje rovnomerný a konzistentný tlak na všetkých osem kolíkov súčasne. Lacné krimpovacie lisy bez rohatiek sú najčastejšou príčinou prerušovaných spojení.
• Odizolovač káblov — Špeciálny odstraňovač káblov nareže vonkajší plášť bez toho, aby poškodil izoláciu vodiča vo vnútri. Môžete použiť nožík v núdzi, ale vrúbkovaná vnútorná izolácia spôsobuje skraty a degradáciu signálu.
• Zarovnané nožnice na drôt alebo nožnice — Na orezanie vodičov na rovnakú dĺžku pred vložením do konektora RJ45.
• Tester káblov — Nedá sa vyjednávať, ak vyrábate viac ako jeden kábel. Základný tester kontinuity stojí menej ako 20 USD a potvrdzuje, že všetkých osem kolíkov je na oboch koncoch správne pripojených.
• Pravítko alebo zvinovací meter — Presné meranie dĺžky kábla a kontrola, či ste na každom konci neodkrútili viac, ako je odporúčané množstvo vodiča.

Materiály

• Hromadná cievka ethernetového kábla - Kúpte si za stopu alebo v cievkach 250 stôp, 500 stôp alebo 1 000 stôp v závislosti od rozsahu vášho projektu. Plášť kábla vyrobený prostredníctvom a káblový extrudér počas výroby by mal byť označený menovitým hodnotením svojej kategórie, prierezom vodiča (zvyčajne 23 AWG pre Cat6) a akýmikoľvek platnými bezpečnostnými zoznamami (CMR pre stúpačky, CMP pre pretlakové priestory).
• RJ45 konektory — Kúpte si konektory, ktoré zodpovedajú vašej kategórii káblov. Káble Cat6 s vodičmi s väčším priemerom a vnútorným drážkovaním vyžadujú konektory Cat6 so širším kanálom vodičov. Použitie konektorov Cat5e na kábli Cat6 má za následok zlé uloženie a neúspešné zalisovanie.
• Topánky na uvoľnenie napätia (voliteľné) — Tieto plastové objímky sa nasunú cez kábel pred krimpovaním a zacvaknú cez konektor RJ45, aby chránili spoj pred opakovaným ohýbaním.
• Káblové štítky alebo značky — Označte oba konce každého kábla, ktorý vyrobíte. To ušetrí hodiny neskoršieho riešenia problémov.

Pochopenie štandardov zapojenia T568A vs T568B

Tu sú ľudia zmätení, tak to poďme vyriešiť priamo. Existujú dva akceptované štandardy zapojenia pre ethernetové káble: T568A a T568B , definovaný štandardom TIA/EIA-568. Líšia sa len usporiadaním oranžových a zelených párov (kolíky 1, 2, 3 a 6). Oba fungujú dobre pre gigabitový Ethernet. Voľba je dôležitá len pre konzistenciu v rámci jednej inštalácie.

T568B je bežnejšie používaný štandard v Spojených štátoch najmä v komerčnom a podnikovom prostredí. T568A je preferovaný vo vládnych inštaláciách (je špecifikovaný v niektorých sieťových štandardoch federálnej vlády USA) a je technicky štandardom, ktorý TIA uprednostňuje pre nové inštalácie. V praxi to funguje, pokiaľ používate rovnaký štandard na oboch koncoch priameho kábla.

Pin-out T568B (zľava doprava, tabuľka smerom nadol)

Priame vs prekrížené káble

A priamy kábel používa rovnaký štandard zapojenia (T568A alebo T568B) na oboch koncoch. To je to, čo robíte takmer v každej situácii: pripojenie počítača k prepínaču, prepínača k smerovaču, nástennej zásuvky k prepojovaciemu panelu. A krížený kábel používa T568A na jednom konci a T568B na druhom, pričom zamieňa vysielacie a prijímacie páry. Prekrížené káble boli historicky potrebné na priame prepojenie dvoch počítačov bez prepínača. Dnes prakticky všetky moderné karty sieťového rozhrania (NIC) a prepínače podporujú Auto-MDI/MDIX, ktoré automaticky detekuje a koriguje typ kábla, čím sú krížené káble väčšinou zastarané. Znalosť tohto rozdielu však zabráni zmätku, keď narazíte na starý krížený kábel v staršej inštalácii.

Krok za krokom: Ako vyrobiť ethernetový kábel

Postupujte opatrne podľa týchto krokov. Rozdiel medzi káblom, ktorý pracuje pri gigabitových rýchlostiach, a káblom, ktorý zlyhá pri rýchlosti 100 Mbps – alebo sa vôbec nespája – často spočíva v milimetroch odkrytého vodiča alebo v uhle jedného drôtu.

Krok 1: Odrežte kábel na dĺžku

Zmerajte vzdialenosť, ktorú potrebujete prekonať, a odrežte kábel. Pridajte aspoň 6 až 12 palcov dodatočnej dĺžky, aby ste zohľadnili zakončenia na každom konci a aby ste si uvoľnili rezervu na budúce opätovné zakončenie, ak by konektor niekedy zlyhal. Maximálna dĺžka jedného segmentu ethernetového kábla je 100 metrov (328 stôp) pre Cat5e až Cat6A. Prekročenie spôsobuje útlm signálu a nespoľahlivé spojenia.

Ak používate topánky na uvoľnenie napätia, nasuňte jednu na kábel teraz – pred pripojením konektora – pretože ich potom nemôžete pridať.

Krok 2: Vyzlečte vonkajší plášť

Pomocou odizolovača káblov približne ryhujte a odstráňte 1 až 1,5 palca (25 až 38 mm) vonkajšieho plášťa z každého konca. Jemne bodujte – prerezávate materiál plášťa z PVC alebo LSZH, ktorý bol aplikovaný extrudérom drôtov a káblov v kontrolovanej hrúbke a nevyžaduje veľký tlak. Stačí raz alebo dvakrát otočiť striper okolo kábla. Stiahnite ryhovanú časť bundy, aby ste odhalili štyri skrútené páry vo vnútri.

Skontrolujte vodiče. Ak je farebná izolácia akéhokoľvek jednotlivého drôtu prerezaná alebo prerezaná, kábel odrežte a začnite znova. Prerezaný izolátor spôsobuje skrat medzi susednými vodičmi pod vysokofrekvenčnou signalizáciou moderného Ethernetu.

Niektoré káble Cat6 majú plastovú drážku v tvare kríža (nazývanú tiež separátor alebo X-filler), ktorá vedie po dĺžke kábla, aby sa páry fyzicky oddelili a znížili sa presluchy. Ak áno, zastrihnite ho v jednej rovine s strihom saka pomocou nožníc s rovným strihom.

Krok 3: Rozkrúťte a usporiadajte páry

Každý zo štyroch párov opatrne rozkrútime a jednotlivé vodiče vyrovnáme. Pre T568B ich usporiadajte zľava doprava v tomto poradí: oranžová/biela, oranžová, zelená/biela, modrá, modrá/biela, zelená, hnedá/biela, hnedá.

Toto je krok, ktorý začiatočníkov podrazí najčastejšie. Urobte si tu čas. Položte drôty naplocho v ruke a pred pokračovaním dvakrát skontrolujte poradie. Jeden transponovaný drôt znamená, že kábel nebude fungovať - ​​alebo horšie, bude fungovať prerušovane, čo je ťažšie diagnostikovať.

Neodkrúcajte viac vodiča, ako je potrebné. Nierma TIA/EIA-568 špecifikuje maximálnu neskrútenú dĺžku 13 mm (asi pol palca) pre Cat6. Nadmerné rozkrútenie znižuje výkon presluchu kábla a môže spôsobiť zlyhanie certifikačného testovania, aj keď sa počas základného testovania pripája gigabitovou rýchlosťou.

Krok 4: Orezajte vodiče na rovnakú dĺžku

Držte všetkých osem vodičov naplocho a rovnomerne v ruke, pričom dodržujte správnu postupnosť zľava doprava. Pomocou zarovnaných nožníc ich všetky zastrihnite na rovnakú dĺžku – zhruba 12 až 14 mm (asi pol palca) odkiaľ končí vonkajší plášť. Cieľom je dokonalé zarovnanie, dokonca prerezanie všetkých ôsmich drôtov. Nerovnomerné dĺžky znamenajú, že niektoré vodiče nedosiahnu kolíky v konektore RJ45, čo spôsobí prerušenie obvodu na týchto kolíkoch.

Krok 5: Vložte vodiče do konektora RJ45

Držte konektor RJ45 tak, aby jazýček smeroval nadol a otvorený koniec smerom k vám. Zasuňte osem vodičov do ôsmich kanálov konektora a zachovajte ich poradie. Pevne ich zatlačte až na doraz – každý vodič sa musí dotýkať prednej steny konektora aby krimpovacie kolíky mali správny kontakt.

Pred krimpovaním sa pozrite na prednú časť konektora (koniec, kde sú kolíky). Na každej pozícii kolíka by ste mali vidieť inú farbu a plášť by mal byť viditeľný vo vnútri zadnej časti konektora na uvoľnenie napätia. Ak plášť nie je vo vnútri konektora, mechanický odľahčovač napätia nezapadne správne a kábel bude na tomto mieste krehký.

Ak sa učíte, použite priechodné konektory RJ45 – majú vpredu otvor, ktorý vám umožní pretlačiť vodiče úplne a potom orezať prebytočné množstvo po zalisovaní. Ľahšie sa načítajú správne a prinášajú konzistentnejšie výsledky pre začiatočníkov.

Krok 6: Krimpujte konektor

Vložte nabitý konektor RJ45 do zodpovedajúcej matrice na krimpovacom nástroji. Pevne a úplne stlačte rukoväte. Západkový krimpovací krimpovač zacvakne a uvoľní sa, keď sa aplikuje dostatočný tlak. Krimpovací krimpovač bez rohatiek vyžaduje, aby ste posúdili tlak hmatom – stlačte dostatočne silno, aby všetkých osem kolíkov bolo úplne zasunutých do izolácie vodiča a aby bola úchytka na uvoľnenie ťahu úplne zatlačená na plášť kábla.

Ak ste použili priechodný konektor, odrežte prebytočný vodič, ktorý vyčnieva spredu, pomocou zarovnaných nožníc. Orezaná plocha by mala byť v jednej rovine s prednou stranou konektora.

Opakujte všetky kroky pre druhý koniec kábla. V prípade priameho kábla použite na oboch koncoch rovnaký štandard zapojenia (T568B alebo T568A).

Krok 7: Otestujte kábel

Zapojte oba konce hotového kábla do testera káblov. Tester vyšle signál cez každý z ôsmich kolíkov v poradí a potvrdí, že každý kolík na jednom konci sa pripája k zodpovedajúcemu kolíku na druhom konci a že žiadne kolíky nie sú navzájom skratované. Úspešný výsledok na základnom testeri kontinuity znamená:

• Všetkých osem vodičov je správne pripojených (žiadne otvorené)
• Žiadne vodiče nie sú prekrížené ani zamenené
• Žiadne vodiče nie sú navzájom skratované

Základný tester kontinuity neoveruje výkonnostné charakteristiky, ako je útlm, strata odrazu alebo presluchy na blízkom konci (NEXT). Pre inštalácie kritickej infraštruktúry vykonáva úplný certifikačný test TIA-568 profesionálny káblový certifikátor (napríklad tie od Fluke Networks). Tieto zariadenia stoja niekoľko tisíc dolárov a zvyčajne si ich prenajímajú alebo vlastnia profesionálni sieťoví inštalatéri.

Ako výroba káblov ovplyvňuje káble, ktoré kupujete a používate

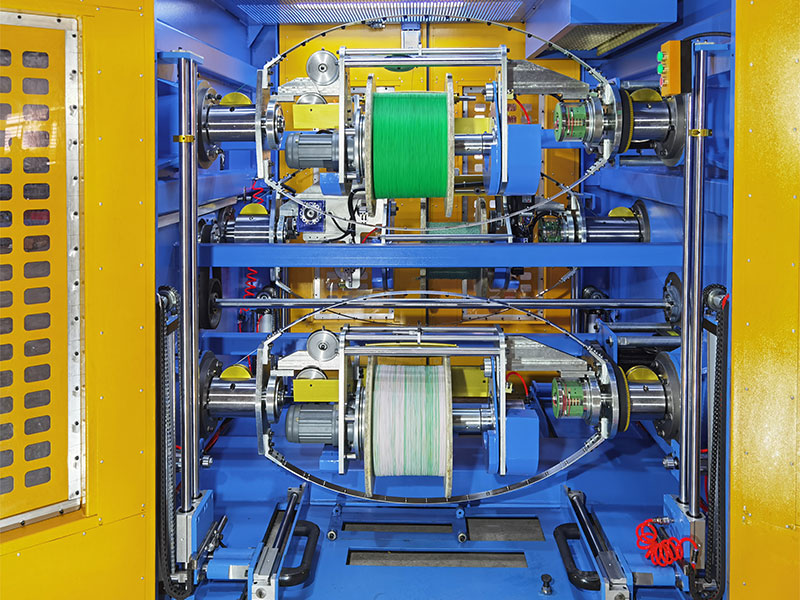

Keď si kúpite cievku kábla Cat6 alebo Cat6A, kvalita tohto kábla je do značnej miery určená tým, ako bol vyrobený – konkrétne presnosťou a stavom kábla. extrudér drôtov a káblov používa sa na nanášanie izolácie na vodiče a zariadenia používané na riadenie skrúteného uloženia každého páru.

Extrudér drôtov a káblov funguje tak, že roztaví termoplastickú izolačnú zmes (PVC, polyetylén alebo materiál LSZH) a pretlačí ju cez matricu s krížovou hlavou okolo pohyblivého vodiča. Extrudér riadi hrúbku a sústrednosť izolačnej vrstvy s veľmi úzkymi toleranciami. Pri vodičoch ethernetového kábla hrúbka izolácie priamo ovplyvňuje dielektrickú konštantu kábla, ktorá určuje rýchlosť šírenia signálu a impedanciu. Kábel Cat6 musí udržiavať charakteristickú impedanciu 100 ohmov ± 15 % v celom frekvenčnom rozsahu – špecifikácia, ktorá úplne závisí od konzistentnej geometrie izolácie z káblového extrudéra.

To je dôvod, prečo existuje významný rozdiel medzi prémiovým značkovým káblom a lacným no-name káblom zakúpeným od neoverených dodávateľov. Káble vyrobené na nedostatočne udržiavaných alebo nízko presných extrudéroch môžu mať nekonzistentnú hrúbku izolácie, vodiče mimo stredu (zlá sústrednosť) alebo premenlivú hrúbku steny plášťa – to všetko môže spôsobiť, že kábel nesplní štandardy výkonu, aj keď prejde základným testom kontinuity. Kábel, ktorý sa javí ako funkčný pri rýchlosti 100 Mb/s, nemusí spoľahlivo udržať rýchlosť 1 Gb/s alebo 10 Gb/s v dôsledku týchto výrobných nezrovnalostí.

Niektorí výrobcovia lacných káblov navyše nahrádzajú medené vodiče z hliníka (CCA) za pevnú meď. CCA má približne 60 % vodivosti čistej medi , vyšší odpor a výrazne horší výkon v aplikáciách Power over Ethernet (PoE), kde musí kábel prenášať dáta aj elektrickú energiu. Vždy si overte, či je kábel, ktorý kupujete, označený ako „BC“ (holá meď) a nie „CCA“, ak na výkone a kompatibilite PoE záleží.

Pevné jadro vs lankový vodičový kábel: ktorý použiť

Ethernetový kábel je dostupný v dvoch konštrukciách vodičov: plný a lankový. Na tomto rozdiele záleží viac, ako si väčšina ľudí uvedomuje.

Pevný vodičový kábel

Každý z ôsmich vodičov je zvyčajne jeden medený drôt 23 AWG pre Cat6 . Pevný vodičový kábel je určený pre trvalé inštalácie: vedený cez steny, stropy, vedenie a medzi patch panelmi a keystone konektormi. Má vynikajúci elektrický výkon pri vysokých frekvenciách (nižší útlm, lepšie presluchové charakteristiky), ale je tuhší a náchylnejší na únavu vodiča pri opakovanom ohýbaní. Pevný vodič by sa nemal používať v aplikáciách, kde sa kábel pravidelne pohybuje, navíja alebo ohýba na konektoroch.

Lankový vodič

Každý vodič je vyrobený z viacerých tenkých medených prameňov spojených dohromady, zvyčajne 7 prameňov na vodič. Splietaný kábel je mäkší, flexibilnejší a zvláda opakované ohýbanie bez toho, aby sa zlomil – čo z neho robí správnu voľbu pre prepojovacie káble: krátky kábel medzi zásuvkou v stene a počítačom alebo medzi portom patch panela a portom prepínača. Splietaný kábel má o niečo vyšší odpor na jednotku dĺžky ako pevný kábel, ale pri dĺžkach prepojovacích káblov (zvyčajne pod 5 metrov) je tento rozdiel zanedbateľný.

V prípade domácich ethernetových káblov používaných ako prepojovacie káble použite kábel s lankovým vodičom. Pre trvalé štruktúrované vedenie vo vnútri stien použite pevný vodič.

Tienený verzus netienený kábel: Keď je tienenie dôležité

Väčšina ethernetových káblov používaných v domácnostiach a kanceláriách je UTP – netienená krútená dvojlinka. Samotná krútená dvojlinka poskytuje dostatočné potlačenie hluku pre väčšinu prostredí. Tienený kábel pridáva jednu alebo viac vrstiev kovového tienenia – fóliu, opletenie alebo oboje – okolo párov alebo okolo celého káblového zväzku.

Tienený kábel vyžaduje tienené konektory RJ45 a tienenie musí byť na jednom konci pripojené k správnemu uzemneniu (zvyčajne na prepojovacom paneli alebo prepínači). Nesprávne uzemnený štít môže v skutočnosti skôr spôsobiť šum, ako ho odstrániť - jav nazývaný zemná slučka. Pre domáce a štandardné kancelárske použitie, Postačuje UTP kábel so správnou inštaláciou pre všetky moderné gigabitové a 10-gigabitové aplikácie.

Bežné chyby a ako ich opraviť

Väčšina neúspešných domácich ethernetových káblov vedie k malej skupine opakujúcich sa chýb. Ich znalosť vopred šetrí čas a plytvanie materiálmi.

Drôty mimo prevádzky

Najčastejšia chyba. Transponovaný pár znamená, že tester káblov vykazuje chybu „obrátený“ alebo „rozdelený pár“. Rozdelený pár je obzvlášť zákerný: kábel sa môže spájať pri nízkych rýchlostiach, ale pri gigabitovom zaťažení zlyhá, pretože páry nie sú správne spárované. Pred krimpovaním vždy dvakrát skontrolujte poradie drôtov. Neexistuje žiadna iná oprava ako odrezanie konektora a opätovné zakončenie.

Vodiče nedosahujú k prednej časti konektora

Ak vodiče nedosiahnu prednú stenu krytu RJ45, krimpovacie kolíky neprerazia izoláciu a nedostanú sa do kontaktu s meďou. Výsledkom je otvorený obvod na týchto kolíkoch. Pred krimpovaním si prezrite prednú časť konektora v dobrom svetle – mali by ste vidieť každú farbu vodiča na príslušnom kolíku. Ak nie, znova zatlačte kábel a skontrolujte, či nie je vodič kratší alebo ohnutý.

Bunda nie je vo vnútri konektora

Vonkajší plášť musí zasahovať do zadnej časti konektora RJ45 tak, aby ho počas krimpovania zachytila úchytka na uvoľnenie napätia. Ak ste odizolovali príliš veľa plášťa, vodiče budú pripevnené na kolíkoch konektora, ale plášť sa bude voľne vznášať, čím sa vytvorí mechanicky slabé miesto, ktoré zlyhá pri ťahaní alebo ohýbaní kábla. Kábel ešte viac odrežte, znova ho odizolujte s menším odstraňovaním plášťa a znova ho ukončite.

Nedostatočný krimpovací tlak

Krimpovanie, ktoré vyzerá ako dokončené, ale nebolo úplne stlačené, môže viesť k prerušovaným spojeniam, ktoré je mimoriadne ťažké diagnostikovať – kábel raz prejde základným testerom a v ďalšom zlyhá pri zaťažení siete. Použite kvalitný račňový krimpovač, ktorý zaručí úplné stlačenie pred uvoľnením. Ak používate nástroj bez račne a máte nejaké pochybnosti, použite druhé pevné stlačenie.

Nadmerné rozkrúcanie párov

Rozkrútenie viac ako 13 mm vodiča v koncovom bode znižuje výkon presluchu. To nespôsobí, že kábel neprejde testom kontinuity, ale spôsobí to, že kábel nesplní certifikáciu výkonu kategórie 6. Pri domácom použití môže byť vplyv neviditeľný, ale v prostrediach s vysokou hustotou prepojovacích panelov alebo dlhých káblových kábloch môže byť nadmerné rozkrúcanie rozdielom medzi spoľahlivou prevádzkou s rýchlosťou 1 Gb/s a častými chybami.

Vonkajšie a špeciálne ethernetové káble

Štandardný vnútorný ethernetový kábel nie je vhodný na vonkajšie použitie alebo priame zakopanie. PVC plášť použitý vo vnútorných kábloch absorbuje vlhkosť v priebehu času a degraduje v UV svetle. Pre vonkajšie výbehy – napríklad medzi domom a samostatne stojacou garážou – potrebujete kábel špeciálne určený na vonkajšie vystavenie.

Ethernetový kábel vhodný do exteriéru používa zmes plášťa stabilizovanú proti UV žiareniu, zvyčajne čierny polyetylén alebo zmes PVC odolnú voči UV žiareniu, nanášanú pomocou extrudéra na drôty a káble, ktorý je vyrobený tak, aby bol odolný voči životnému prostrediu. Niektoré vonkajšie káble tiež obsahujú gél blokujúci vodu alebo zaplavovaciu zmes okolo párov, aby sa zabránilo migrácii vlhkosti do jadra kábla.

Kábel na priame zakopanie ide ešte o krok ďalej: je navrhnutý tak, aby bol zakopaný do zeme bez vedenia. Zvyčajne má hrubší plášť, jadro vyplnené gélom a niekedy aj ďalšiu pancierovú vrstvu (oceľ alebo hliník) na ochranu pred mechanickým poškodením kameňmi alebo hlodavcami. Vonkajší plášť na pancierovom kábli je vyrobený v dvoch vrstvách pomocou extrudéra kábla – vnútorná vrstva na pancieri a vonkajšia ochranná vrstva – vďaka čomu je podstatne odolnejší ako štandardný kábel.

Pre anténne inštalácie (prebiehajúce medzi budovami cez kábel navlečený medzi stĺpmi) potrebujete samonosný ethernetový kábel , ktorý obsahuje oceľový prenosový drôt integrovaný do plášťa alebo zviazaný pozdĺž kábla. Tento prenosový drôt nesie mechanické napätie rozpätia, čím chráni ethernetové vodiče pred natiahnutím.

Pri ukončovaní vonkajšieho kábla alebo kábla na priame zakopanie pomocou konektorov RJ45 v prechodových bodoch (napríklad tam, kde kábel vstupuje do budovy), použite spojovacie boxy odolné voči poveternostným vplyvom alebo správne utesnené spojovacie súpravy naplnené gélom, aby ste zabránili vniknutiu vlhkosti do spojovacích bodov. Samotné konektory RJ45 nie sú vodotesné a nikdy by nemali byť vystavené poveternostným vplyvom.

Úvahy o napájaní cez Ethernet pri vytváraní vlastných káblov

Power over Ethernet (PoE) dodáva jednosmerné napájanie prostredníctvom rovnakého kábla, ktorý prenáša sieťové dáta, čím sa eliminuje potreba samostatného napájania zariadení, ako sú IP kamery, bezdrôtové prístupové body, VoIP telefóny a senzory internetu vecí. Ak vyrábate ethernetové káble, ktoré budú prenášať PoE, je potrebné zvážiť ďalšie faktory.

Štandard IEEE 802.3bt (PoE ) dokáže poskytnúť až 90 wattov výkonu na port vo všetkých štyroch pároch. Pri týchto úrovniach výkonu je odpor vodiča dôležitý. Strata energie v kábli (straty I²R) spôsobuje zahrievanie kábla a kábel, ktorý sa zahrieva v zväzku s inými káblami, sa zahrieva ešte viac. Štandard 802.3bt obsahuje pokyny na zníženie, ktoré špecifikujú, ako blízko k maximálnej hodnote vzdialenosti môžete spoľahlivo prevádzkovať pribalené káble PoE.

Pre aplikácie PoE používajte iba pevné holé medené vodiče. Medené hliníkové vodiče sa výslovne neodporúčajú pre PoE kvôli ich vyššej odolnosti a ich tendencii zlyhať v krimpovacích bodoch pri tepelnom cyklovaní, ktoré spôsobuje PoE prúd. Je známe, že niektoré PoE injektory časom poškodzujú alebo ničia káble CCA.

Pre vysokovýkonné PoE aplikácie je kábel Cat6A uprednostňovaný pred Cat6 nielen pre jeho výkon 10 Gbps, ale aj preto, že jeho vodiče s väčším prierezom (23 AWG, rovnako ako Cat6, ale s lepšou konštrukčnou konzistenciou) a jeho prísnejšie výrobné tolerancie – vrátane konzistentnejšej geometrie izolácie z káblového extrudéra počas výroby – vedú k nižšiemu a predvídateľnejšiemu odporu na jednotku dĺžky.

Ukončenie do nástenných konektorov a prepojovacích panelov namiesto zástrčiek RJ45

Nie každý ethernetový kábel potrebuje krimpovací konektor RJ45. Inštalácie štruktúrovanej kabeláže zvyčajne ukončujú trvalé káblové vedenia do konektorov Keystone namontovaných na nástenných doskách alebo do portov prepojovacích panelov so 110 dierkami. Oba typy ukončenia používajú skôr dierovací nástroj ako krimpovač.

Raziaci nástroj jediným pohybom usadí a orezáva vodič do štrbinovej koncovky. Štrbina prerezáva izoláciu vodiča a vytvára kontakt s holou meďou, podobne ako kolíky IDC (kontakt s posunom izolácie) v konektore RJ45 fungujú počas krimpovania. Konektory Keystone sú označené farebným kódom T568A aj T568B, takže jednoducho postupujte podľa farebnej schémy vytlačenej na samotnom konektore.

Použite 110 dierovaciu čepeľ určenú pre kategóriu káblov, ktoré ukončujete. Čepele opotrebované používaním alebo nesprávneho typu môžu spôsobiť zlé zakončenia, ktoré prejdú testovaním kontinuity, ale neprejdú certifikáciou výkonu. Vysokokvalitné konektory Cat6A keystone používajú sklopný alebo beznástrojový dizajn, ktorý udržuje skrútenie páru čo najbližšie ku koncovému bodu, pričom zachováva výkon presluchu, ktorý bola konštrukcia kábla – starostlivo kontrolovaná počas procesu vytláčania drôtov a káblov v továrni – skonštruovaná.
