Ako vypočítať veľkosť drôteného kábla: Kompletný sprievodca

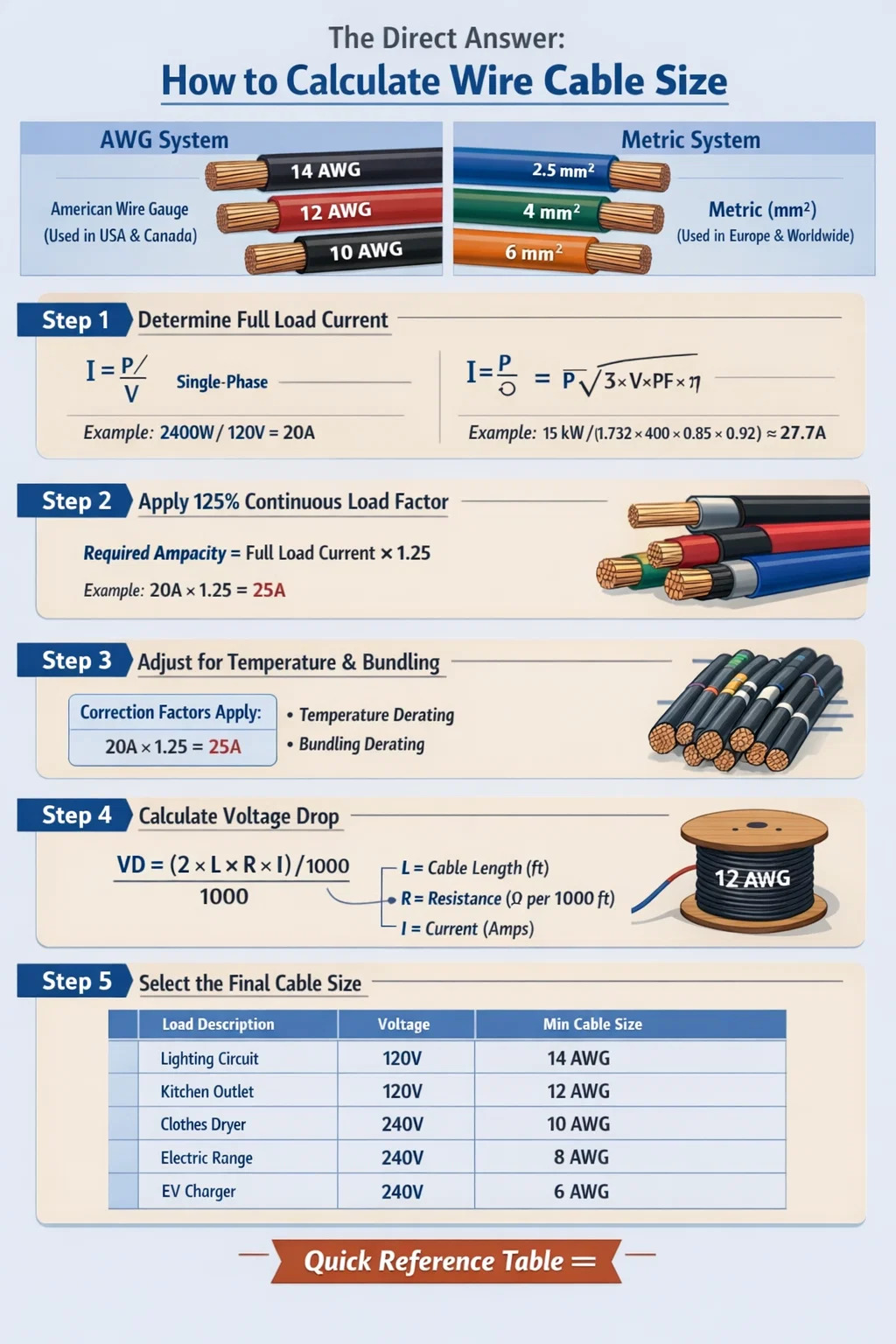

The Direct Answer: How to Calculate Wire Cable Size

Na výpočet veľkosti drôtového kábla musíte určiť maximálny prúd (ampacity), ktorý musí kábel prenášať, potom použiť limity poklesu napätia a bezpečnostné faktory, aby ste vybrali správny prierez vodiča. The most widely used formula is based on Ohm's Law combined with the National Electrical Code (NEC) or IEC standards. For most AC systems, the basic rule is: select a conductor where the current-carrying capacity exceeds 125 % nepretržitého zaťažovacieho prúdu. For DC circuits or longer cable runs, voltage drop calculations take priority.

Prakticky povedané, ak máte 20A nepretržitú záťaž na 120V AC obvode, vynásobíte 20A × 1,25 = 25A minimálna prúdová kapacita, čo ukazuje na 12 AWG medený vodič podľa štandardných tabuliek NEC. For voltage-sensitive equipment over long distances, voltage drop must be calculated separately using the formula: VD = (2 × L × R × I) / 1000 , where L is one-way cable length in feet, R is resistance per 1,000 feet, and I is the load current in amps.

Táto príručka vás prevedie každým krokom procesu výpočtu, ktorý zahŕňa AWG aj metrické (mm²) systémy, rôzne typy izolácie, podmienky inštalácie a kvalitu konštrukcie káblov – vrátane toho, ako extrudér drôtov a káblov processes the insulation layer — affects the final electrical performance and safety rating of the cable.

Understanding Wire and Cable Sizing Systems: AWG vs. mm²

Before calculating, you need to understand which measurement system applies to your region and application. Dva dominantné štandardy sú systém American Wire Gauge (AWG) a systém metrických prierezových plôch meraných v štvorcových milimetroch (mm²).

Systém American Wire Gauge (AWG).

AWG is predominantly used in the United States and Canada. kontraintuitívne, a lower AWG number means a thicker, higher-capacity conductor . For example, 4 AWG copper carries significantly more current than 14 AWG. The AWG scale runs from 0000 (4/0) at the large end down to 40 AWG for fine wire applications. Bežné bytové a komerčné vedenie používa 14 AWG, 12 AWG a 10 AWG pre odbočovacie obvody, zatiaľ čo napájacie vodiče môžu používať 6 AWG, 4 AWG, 2 AWG alebo väčšie.

Systém metrických prierezov (mm²)

Systém mm², ktorý sa používa v Európe, Ázii, Austrálii a vo väčšine ostatných častí sveta podľa noriem IEC, priamo popisuje plochu prierezu vodiča. Common sizes include 1.5 mm², 2.5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², and beyond. A 2.5 mm² conductor is roughly equivalent to 14 AWG in terms of cross-section , hoci presná kapacita závisí od typu izolácie a spôsobu inštalácie.

Podrobná metóda na výpočet veľkosti drôtového kábla

Správne dimenzovanie kábla má logickú postupnosť. Preskakovanie krokov vedie buď k poddimenzovaným káblom, ktoré sa prehrievajú a vytvárajú nebezpečenstvo požiaru, alebo k nadmerným káblom, ktoré plytvajú materiálom a zbytočne zvyšujú náklady na inštaláciu.

Krok 1: Určite prúd pri plnom zaťažení

Východiskovým bodom pre každý výpočet veľkosti kábla je identifikácia prúdu pri plnej záťaži (FLC) pripojeného zariadenia. Pre odporové záťaže, ako sú ohrievače, je to jednoduché: použite P = V × I, preusporiadané na I = P / V. Pre 2 400 W ohrievač priestoru na 120 V okruhu je I = 2 400 / 120 = 20 ampérov .

Pre trojfázové zaťaženie motora je vzorec: I = P / (√3 × V × PF × η), kde PF je účinník a η je účinnosť. A 15kW motor at 400V with PF = 0.85 and η = 0.92 results in I = 15,000 / (1.732 × 400 × 0.85 × 0.92) ≈ 27,7A . Vždy používajte údaje z typového štítku, ak sú k dispozícii, a nie vypočítané odhady.

Krok 2: Použite multiplikátor nepretržitého zaťaženia

Pre záťaže, ktoré pracujú nepretržite 3 hodiny alebo viac, NEC časť 210.19 vyžaduje dimenzovanie vodiča na 125% of the continuous load current . Ak vaša záťaž nepretržite odoberá 20 A, minimálna kapacita vodiča musí byť 20 × 1,25 = 25 A. Táto rezerva tepelnej bezpečnosti zodpovedá za nahromadenie tepla v izolácii počas trvalej prevádzky. Normy IEC používajú podobný prístup prostredníctvom korekčných faktorov aplikovaných na základné hodnoty ampacity.

Krok 3: Použite korekčné faktory pre teplotu a zväzovanie

Káble inštalované v prostredí s vysokou teplotou alebo zoskupené s inými káblami musia byť znížené. NEC Tabuľka 310.15(B)(1) poskytuje teplotné korekčné faktory. Pri teplote okolia 40 °C namiesto štandardnej základnej hodnoty 30 °C musí byť vodič s menovitým výkonom 75 °C znížený o faktor 0.88 . To znamená, že vodič s menovitým prúdom 25A pri 30°C prenesie bezpečne iba 22A pri okolitej teplote 40°C.

Rovnako dôležitá je aj oprava balíkov. Keď 4–6 vodičov s prúdom zdieľa vedenie, použite faktor 0,80. Pre 7–9 vodičov použite 0,70. Pre 10 – 20 vodičov zviazaných spolu faktor klesne na 0,50. Neaplikovanie faktorov viazania je jednou z najčastejších príčin prehriatia komerčných káblových žľabov.

Krok 4: Vypočítajte pokles napätia

Limity poklesu napätia sú zvyčajne 3 % pre odbočovacie obvody a 5 % celkovo pre napájací a odbočný obvod v kombinácii (podľa odporúčania NEC, aj keď to nie je požiadavka pevného kódu pre všetky prípady). Použite tento vzorec pre jednofázové obvody AC a DC:

VD (volty) = (2 × L × R × I) / 1000

Kde L = dĺžka jednosmerného kábla v stopách, R = odpor v ohmoch na 1 000 stôp (z tabuliek odporu vodičov) a I = zaťažovací prúd v ampéroch. Faktor 2 zodpovedá pre výstupný aj spätný vodič.

Príklad: 120 V obvod, 100 stôp jednosmerný, prenášajúci 15 A cez 14 AWG medi (R = 3,14 Ω/1 000 stôp): VD = (2 × 100 × 3,14 × 15) / 1 000 = 9,42 voltov , čo je 7,85 % — výrazne nad hranicou 3 %. Upgrade na 10 AWG (R = 1,24 Ω/1 000 stôp) to zníži na 3,72 V alebo 3,1 %, čo je okrajové, ale prijateľné pre necitlivé záťaže. V prípade presných zariadení by prechod na 8 AWG priniesol 1,8 %.

Pre trojfázové systémy sa vzorec mení na: VD = (√3 × L × R × I) / 1000 , nahradenie faktora 2 hodnotou 1,732, pretože fázová geometria znižuje efektívny odpor slučky.

Krok 5: Vyberte konečnú veľkosť kábla

Po výpočte požadovanej ampacity (s použitím všetkých korekčných faktorov) a minimálnej veľkosti vodiča potrebnej na splnenie limitov poklesu napätia, vyberte, ktorá veľkosť je väčšia . Toto je hlavná veľkosť kábla. Vždy zaokrúhlite nahor na najbližšiu dostupnú štandardnú veľkosť vodiča – nikdy nadol.

Úloha typu izolácie v kapacite kábla

Izolačný materiál obklopujúci vodič priamo určuje, koľko tepla môže kábel bezpečne vydržať, čo zase určuje ampacity. To je miesto, kde výrobný proces - konkrétne výkon extrudér drôtov a káblov — má priamy vplyv na elektrické a tepelné vlastnosti hotového výrobku.

Bežné hodnoty teploty izolácie a ich označenia NEC zahŕňajú:

• 60 °C (140 °F) — Typ TW, používaný v starších bytových rozvodoch. Nižšia kapacita, nevhodné pre vysoko zaťažené obvody.
• 75 °C (167 °F) — Typy THW, THWN. Najbežnejšia komerčná a priemyselná izolácia. Toto je štandardný stĺpec používaný v tabuľke NEC 310.15 na dimenzovanie vodičov vo väčšine nových inštalácií.
• 90 °C (194 °F) — Typy THHN, XHHW-2, RHH. Vyššia základná kapacita, ale NEC často obmedzuje ukončenie na 75 °C, pokiaľ nie je zariadenie špecificky dimenzované na ukončenie 90 °C. Môže sa používať pri plnej hodnote 90 °C na voľnom vzduchu alebo ak je podľa toho dimenzované koncové zariadenie.
• 150°C a viac — Špeciálne káble používajúce silikónovú gumu, PTFE (teflón) alebo minerálnu izoláciu (kábel MI). Používa sa v peciach, priemyselných peciach a vysokoteplotných procesných zariadeniach.

Konzistentnosť hrúbky izolácie je kritická. A extrudér drôtov a káblov v modernej výrobnej linke využíva presnú geometriu lisovnice, kontrolu teploty taveniny a reguláciu rýchlosti linky na udržanie rovnomernej hrúbky steny okolo vodiča. Nekonzistentná izolácia – na niektorých miestach tenšia – vytvára lokalizované horúce body, ktoré znižujú efektívne tepelné hodnotenie, aj keď priemerná hrúbka spĺňa špecifikácie. Pokročilé vytláčacie stroje od výrobcov v Číne, Európe a Severnej Amerike teraz využívajú laserové meracie systémy a automatickú korekciu excentricity na dosiahnutie tolerancií hrúbky steny v rozmedzí ±5 % alebo viac.

Medené vs. hliníkové vodiče: rozdiely vo veľkosti

Hliníkové vodiče sa bežne používajú na prívodné káble, napájače a rozvody inžinierskych sietí. Sú ľahšie a lacnejšie ako meď, ale hliník má len asi 61% vodivosti medi , čo znamená, že na prenášanie rovnakého prúdu potrebujete väčší prierez.

Praktické pravidlo: na vyrovnanie kapacity medeného vodiča potrebuje hliník približne o dve veľkosti AWG väčšie . Tam, kde 6 AWG medi prenáša 65 A (pri 75 ° C), na prenos rovnakého prúdu by ste potrebovali 4 AWG hliníka. Pre metrické dimenzovanie sa hliníkový vodič 16 mm² približne zhoduje s medeným vodičom 10 mm².

Hliník sa tiež rozťahuje a zmršťuje viac ako meď s teplotnými cyklami, čo môže časom spôsobiť uvoľnenie spojenia. Všetky koncovky hliníkových vodičov musia používať konektory s hodnotením AL/CU a na spojoch a koncovkách je potrebná antioxidačná zmes, aby sa zabránilo hromadeniu oxidácie, ktorá zvyšuje odpor. Toto sú požiadavky kódexu vo väčšine jurisdikcií, nie voliteľné postupy.

Z výrobného hľadiska si vytláčanie izolácie cez hliníkové vodiče vyžaduje starostlivé riadenie rýchlosti linky a teploty zmesi v extrudér drôtov a káblov . Chémia hliníkového povrchu sa líši od medi a niektoré izolačné zmesi priľnú odlišne. Výrobcovia kvalitných káblov vykonávajú testy priľnavosti, aby zabezpečili správne spojenie izolácie a neoddelili sa od vodiča počas ohýbania alebo tepelného cyklovania.

Dimenzovanie káblov pre obvody motora

Motorové obvody sa riadia odlišnými pravidlami ako všeobecné odbočovacie obvody, pretože motory odoberajú veľmi vysoký nábehový prúd pri štarte – zvyčajne 6 až 8-násobok prúdu pri plnom zaťažení počas 0,5 až 2 sekúnd. Samotný kábel nemusí byť dimenzovaný na tento nárazový prúd (to rieši nadprúdová ochrana), ale dimenzovanie vodiča musí byť založené na pravidlách NEC článku 430, a nie na štandardných tabuľkách ampacity.

Pre jeden motor NEC 430.22 vyžaduje, aby bol vodič odbočného obvodu dimenzovaný aspoň 125 % prúdu pri plnom zaťažení motora (FLC) ako je uvedené v tabuľkách NEC 430.247–430.250 (nie je to hodnota na typovom štítku, pokiaľ nie je hodnota na typovom štítku nižšia ako hodnota v tabuľke). Pre jednofázový motor s výkonom 5 koní a 230 V tabuľka 430.248 uvádza FLC ako 28A. Vodič potom musí zvládnuť minimálne 28 × 1,25 = 35 A, smerujúci k medi 8 AWG.

Pre aplikácie s pohonom s premenlivou frekvenciou (VFD) platia ďalšie úvahy. VFD generujú harmonické prúdy, ktoré produkujú extra teplo vo vodičoch. Mnoho inžinierov pri dimenzovaní káblov pre motory poháňané VFD pridáva dodatočnú maržu 10 – 15 % k štandardnému faktoru 125 %. Tienený kábel sa tiež zvyčajne vyžaduje medzi výstupom VFD a motorom, aby obmedzil vysokofrekvenčný šum a zabránil poškodeniu ložísk bežnými prúdmi.

Výpočet poklesu napätia Hlboký ponor: Dlhý kábel

V prípade káblov s dĺžkou nad 50 stôp (asi 15 metrov) sa dominantným faktorom dimenzovania často stáva pokles napätia – nie ampacity. Platí to najmä pre solárne fotovoltaické (PV) systémy, poľnohospodárske zariadenia, vonkajšie osvetlenie a priemyselné závody so zariadeniami umiestnenými ďaleko od hlavnej rozvodnej dosky.

Výpočet požadovaného prierezu vodiča z poklesu napätia

Vzorec poklesu napätia môžete zmeniť tak, aby ste priamo vypočítali požadovaný prierez vodiča. Pre meď v jednofázovom systéme:

A (mm²) = (2 × L × I × ρ) / VD_max

Kde A je požadovaná plocha prierezu v mm², L je dĺžka jednosmerného kábla v metroch, I je zaťažovací prúd v ampéroch, ρ (rho) je merný odpor medi = 0,0172 Ω·mm²/m (alebo 0,0282 pre hliník) a VD_max je maximálny povolený pokles napätia vo voltoch.

Príklad: Čerpadlo odoberá 30 A pri 230 V, ktoré sa nachádza 120 metrov od rozvodnej dosky. Maximálny povolený pokles napätia = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Zaokrúhlite nahor na nasledujúcu štandardnú veľkosť: 25 mm² medený vodič.

Ak by to isté čerpadlo bolo umiestnené len 30 metrov od seba, výpočet dáva 4,49 mm², zaokrúhlené na 6 mm² – podstatne menšie a lacnejšie. Náklady na poddimenzovanie na dlhých trasách pochádzajú z plytvania energiou a degradácie výkonu zariadenia, nielen z prehrievania.

Pokles napätia v solárnych PV DC systémoch

V solárnych inštaláciách je dimenzovanie jednosmerného kábla rozhodujúce pre účinnosť systému. NEC článok 690 odporúča obmedziť pokles napätia v obvodoch FV zdrojov na 2 % alebo menej pre maximálnu úrodu energie. 2% pokles na 600V reťazcovom systéme umožňuje iba 12V pokles na kábli. S prúdom reťazca 9A a 50-metrovou trasou (jednosmerná) by požadovaný prierez vodiča bol A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², čo ukazuje na minimálne 2,5 mm² kábel s hodnotením PV (USE-2 alebo PV Wire v USA).

Ako kvalita konštrukcie káblov ovplyvňuje výpočty dimenzovania

Výpočty dimenzovania drôtového kábla predpokladajú, že kábel spĺňa svoje menovité špecifikácie. To znamená, že vodič má správny prierez, izolácia má správnu hrúbku a dielektrické vlastnosti a odpor na jednotku dĺžky zodpovedá publikovaným hodnotám. V praxi sa kvalita káblov medzi výrobcami výrazne líši a táto variabilita priamo ovplyvňuje, či vaše výpočty obstoja v teréne.

Pomer plnenia vodiča a splietanie

Lankové vodiče sa skladajú z viacerých menších drôtov skrútených dohromady. Pomer plnenia — percento nominálneho prierezu, ktorý skutočne zaberá kov — ovplyvňuje odpor. Lankový vodič s priemerom 2,5 mm² so zlým obalom vlákna môže mať skutočný kovový prierez iba 2,3 mm², čo zvyšuje odpor približne o 8–9 % v porovnaní so špecifikáciou. To priamo ovplyvňuje pokles napätia a tepelný výkon. Prémioví výrobcovia káblov merajú odpor vodiča podľa IEC 60228 alebo ASTM B8, aby overili zhodu.

Hrúbka izolácie a proces vytláčania

Izolačná vrstva sa nanáša cez a extrudér drôtov a káblov — stroj, ktorý taví polymérnu zlúčeninu (PVC, XLPE, LSZH alebo iné materiály) a tlačí ju cez presnú matricu okolo pohyblivého vodiča. Kvalita tohto procesu vytláčania určuje konzistenciu hrúbky izolácie, povrchovú úpravu a priľnavosť k vodiču alebo vnútornému plášťu.

Medzi moderné systémy extrudérov drôtov a káblov používaných poprednými výrobcami patria:

• Uzavretá regulácia excentricity : Laserové alebo kapacitné snímače merajú sústrednosť izolácie v reálnom čase a automaticky upravujú polohu matrice tak, aby sa opravila mimostredová vrstva.
• Monitorovanie tlaku a teploty taveniny : Zaisťuje konzistentnú viskozitu zmesi cez matricu, čím zabraňuje vzniku tenkých miest spôsobených kolísaním teploty vo valci extrudéra.
• Integrácia testera iskier : Vysokonapäťové iskrové testery skenujú 100 % vyrobeného kábla in-line, aby zistili malé dierky alebo tenké body v izolácii pred navinutím kábla.
• Systémy na meranie priemeru : Laserové mikrometre nepretržite merajú vonkajší priemer a odosielajú údaje späť na riadenie rýchlosti linky a výstupu extrudéra, aby sa zachovali špecifikované tolerancie priemeru.

Pri nákupe kábla pre kritické aplikácie – priemyselné stroje, elektroinštalácie v budovách, podzemné napájače – si vždy overte, či kábel spĺňa certifikácie UL, CSA alebo IEC testované podľa príslušných noriem. Testovaný a uvedený kábel treťou stranou zaručuje, že izolácia aplikovaná procesom extrudovania drôtov a káblov spĺňa požiadavky na minimálnu hrúbku, dielektrickú pevnosť a tepelnú odolnosť.

Izolačný výkon XLPE vs. PVC

Izolácia zo zosieťovaného polyetylénu (XLPE) sa vyrába prostredníctvom špecializovaného procesu extrudovania drôtov a káblov, ktorý zahŕňa krok vulkanizácie (zosieťovanie), buď vytvrdzovaním parou, vytvrdzovaním suchým dusíkom (línia CCV) alebo vytvrdzovaním silanovou vlhkosťou. Zosieťovanie vytvára trojrozmernú polymérnu sieť, ktorá dáva XLPE výrazne lepší tepelný výkon ako PVC : Napájacie káble s izoláciou XLPE sú dimenzované na 90 °C nepretržite, 130 °C počas núdzového preťaženia a 250 °C v podmienkach skratu. PVC dosahuje vrchol pri 70 °C pre štandardné triedy.

Pre káble stredného napätia (1 kV – 35 kV) je priemyselným štandardom izolácia XLPE vyrábaná na linke extrudéra drôtov a káblov s trojitým vytláčaním – aplikácia polovodičového vnútorného tienenia, izolácie XLPE a polovodičového vonkajšieho tienenia v jednom priechode. Tento jednopriechodový prístup eliminuje kontamináciu rozhrania medzi vrstvami, čo je kritický faktor pre integritu vysokonapäťového dielektrika.

Praktické príklady veľkosti drôteného kábla podľa aplikácie

Teória sa stáva jasnejšou s konkrétnymi príkladmi použitia v rôznych typoch inštalácie. Nasledujúce spracované príklady pokrývajú najbežnejšie scenáre, s ktorými sa stretávame v obytných, komerčných a priemyselných prostrediach.

Okruh pre obytnú kuchyňu (120 V, 20 A)

NEC 210.11(C)(1) vyžaduje aspoň dva 20A okruhy malých spotrebičov v kuchynských priestoroch. Kábel: 12 AWG / 2 medený, typ NM-B (Romex), istič 20A. Kábel vedený z panelu je zvyčajne 30 až 60 stôp v rodinnom dome. Pokles napätia pri 20 A nad 60 stôp: VD = (2 × 60 × 1,98 × 20) / 1 000 = 4,75 V, čo je 3,96 % . Prijateľné pre väčšinu záťaží kuchynských spotrebičov. Pre konzervatívnejšiu inštaláciu alebo tam, kde dĺžka presahuje 80 stôp, inovujte na 10 AWG.

Nabíjacia stanica EV (240 V, 48 A nepretržite)

Nabíjačka EV úrovne 2 s výkonom 11,5 kW odoberá 48 A pri 240 V. Ako trvalé zaťaženie: 48A × 1,25 = 60A minimálna ampacity vodiča. Vyberte 6 AWG medených THWN-2 v potrubí. Pri 50-metrovej trase z panela do garáže pokles napätia = (2 × 50 × 0,491 × 48) / 1 000 = 2,36 V = 0,98 % — v medziach. Veľkosť 6 AWG je v tomto prípade určená ampacity, nie poklesom napätia.

Motor priemyselného dopravníka (400 V, 3-fázový, 22 kW)

FLC = 22 000/(1,732 x 400 x 0,87 x 0,92) = 39,7 A. Použite 125% faktor motora: 39,7 × 1,25 = 49,6A. Vyberte medený vodič 10 mm² (s menovitým prúdom 52 A v trojžilovom kábli podľa IEC 60364). Dĺžka kábla od MCC k motoru je 85 metrov. Pokles napätia = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68 % — v rámci limitu 3 %. Výber 10 mm² je potvrdený požiadavkami na kapacitu a pokles napätia.

Podzemný napájač (240 V, 100 A, 150 stôp)

100A subpanelový napájač používajúci hliníkové vodiče v pláne 40 PVC potrubie uložené vo výške 24 palcov. Požadovaný prúd: 100A. Hliníkový vodič 1/0 AWG je dimenzovaný na 120 A pri 75 °C — vyhovuje kapacite. Kontrola poklesu napätia: hliník 1/0 AWG R = 0,327 Ω/1 000 stôp VD = (2 × 150 × 0,327 × 100) / 1 000 = 9,81 V = 4,09 % . Presahuje odporúčané 3 %. Upgrade na hliník 2/0 AWG (R = 0,259 Ω/1 000 stôp): VD = 7,77 V = 3,24 % – stále okrajový. Použite Hliník 3/0 AWG (R = 0,205 Ω/1 000 ft): VD = 6,15 V = 2,56 % – prijateľné.

Úvahy o skrate a poruchovom prúde pri dimenzovaní káblov

Pre káble stredného a vysokého napätia a pre priemyselné káble NN v blízkosti veľkých transformátorov musí byť vodič tiež dimenzovaný tak, aby odolal tepelnej energii poruchového prúdu počas doby, ktorú ochranné zariadenie potrebuje na odstránenie poruchy. Toto sa nazýva tepelná odolnosť proti skratu skontrolovať.

Vzorec je: A (mm²) = (I_sc × √t) / K , kde I_sc je predpokladaný skratový prúd v ampéroch, t je čas odstránenia poruchy v sekundách a K je materiálová konštanta (K = 115 pre medené vodiče s PVC izoláciou od 30 °C; K = 135 pre meď s izoláciou XLPE).

Príklad: Kábel napája panel s potenciálnym skratovým prúdom 25 kA a predradený istič sa vypne za 0,2 sekundy. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . Vyžaduje si to minimálne 120 mm² medeného vodiča – bez ohľadu na zaťažovací prúd. V blízkosti veľkých priemyselných transformátorov alebo hlavných rozvádzačov sa výber káblov často riadi dimenzovaním skratu.

Bežné chyby vo výpočte veľkosti drôtového kábla

Pochopenie metódy výpočtu je len polovica úspechu. Praktické chyby v teréne vedú k poddimenzovaným alebo predimenzovaným káblom, aj keď inžinier aplikuje vzorce správne.

• Použitie prúdu z typového štítku namiesto tabuľky NEC FLC pre motory: NEC 430.22 špecificky vyžaduje použitie hodnoty tabuľky NEC, nie štítku, pokiaľ štítok nie je nižší. Použitie nižšieho prúdu motora s vyššou účinnosťou a poddimenzovania kábla je porušením kódexu.
• Zabudli ste použiť obmedzenie pri viazaní: Inštalácia šiestich vodičov THHN do jedného vedenia a dimenzovanie každého pre individuálnu kapacitu je veľmi častou chybou. Faktor viazania 0,80 znižuje ich efektívnu kapacitu, čo si vyžaduje väčšie vodiče.
• Bez zohľadnenia budúceho rastu zaťaženia: Obvod s 95% kapacitou vodiča neponecháva priestor pre ďalšie zariadenia. Najlepšou praxou v tomto odvetví je dimenzovať káble na maximálne 80 % menovitej kapacity za normálnych prevádzkových podmienok.
• Miešanie AWG a metrických hodnôt v rovnakom vzorci: Použitie hodnôt odporu AWG (v Ω/1 000 stôp) s metrickými dĺžkami (v metroch) bez konverzie vedie k úplne nesprávnym výsledkom. Pred výpočtom si jednotky vždy potvrďte.
• Ignorovanie okolitej teploty: Kábel inštalovaný v podkrovnom priestore pri okolitej teplote 50 °C namiesto štandardnej základnej teploty 30 °C vyžaduje značné zníženie. 12 AWG THHN s menovitým prúdom 30 A pri 30 °C môže prenášať iba 23 A pri teplote okolia 50 °C – zníženie o 23 %.
• Nákup neštandardného kábla: Káble od neoverených výrobcov môžu mať skutočný prierez vodičov o 10–15 % nižší ako nominálny v dôsledku zlej kontroly procesu ťahania drôtu a vytláčania. Vždy si kupujte kábel s označením UL alebo certifikovaným IEC z vysledovateľných zdrojov.

Rýchly prehľad: Súhrn výberu veľkosti kábla

Pre rýchlu referenciu na mieste uvádza nasledujúca tabuľka súhrn bežných scenárov zaťaženia a minimálnych veľkostí káblov, ktoré vyžadujú v typických podmienkach (medený vodič, izolácia 75 °C, okolitá teplota 30 °C, jeden okruh v potrubí, dĺžka až 50 stôp).
