Aké hlboké sú káblové drôty? Sprievodca hĺbkou inštalácie

Priama odpoveď: Ako hlboko sú zakopané káblové drôty?

Káblové drôty sú uložené v hĺbkach od 6 palcov (15 cm) až 36 palcov (91 cm) v závislosti od typu kábla, aplikácie, úrovne napätia a požiadaviek miestnych predpisov. V obytných priestoroch môže byť nízkonapäťové vedenie v teréne len 6 palcov pod úrovňou terénu, zatiaľ čo vysokonapäťové prenosové vedenia môžu byť inštalované 36 palcov alebo hlbšie. Národný elektrický kódex (NEC) v Spojených štátoch stanovuje minimálne hĺbky zakopania, ktoré sa výrazne líšia podľa typu kábla a prostredia inštalácie.

Pochopenie týchto hĺbok nie je len otázkou súladu – priamo ovplyvňuje bezpečnosť, odolnosť a dlhodobý výkon kábla. Káble vyrobené s použitím precíznosti extrudér drôtov a káblov sú navrhnuté so špecifickými hrúbkami izolácie a plášťovými materiálmi navrhnutými tak, aby odolali mechanickému a environmentálnemu namáhaniu podzemnej inštalácie v týchto predpísaných hĺbkach.

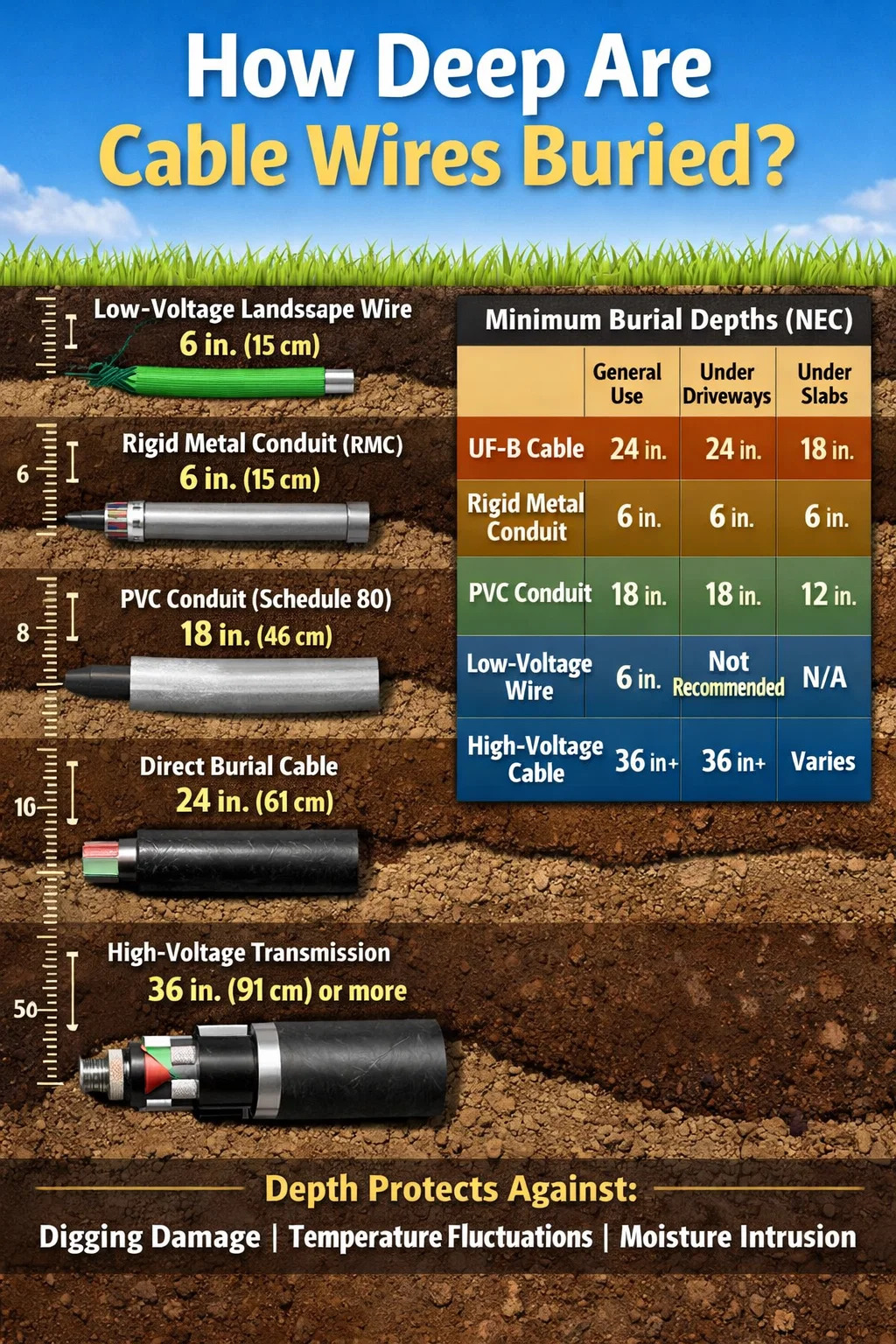

Nižšie je uvedený stručný prehľad štandardných minimálnych hĺbok hrobu podľa tabuľky NEC 300.5:

Prečo je hĺbka hrobu dôležitejšia, než si väčšina ľudí myslí

Hĺbka pochovania nie je svojvoľným pravidlom, ktoré vymysleli tvorcovia kódov. Existuje, pretože káble čelia komplexnému súboru fyzických hrozieb, keď sú umiestnené pod zemou. Povrchová aktivita – pešia premávka, vozidlá, záhradnícke náradie, cykly zmrazovania a rozmrazovania, hrabanie zvierat – to všetko vytvára mechanické sily, ktoré sa s hĺbkou zmierňujú. Kábel, ktorý sa nachádza 6 palcov pod povrchom trávnika, je vážne ohrozený štandardným záhradným rýľom. Ten istý kábel s dĺžkou 24 palcov je dobre chránený.

Okrem mechanického poškodenia rozhoduje aj hĺbka tepelná stabilita . Teplota pôdy v blízkosti povrchu výrazne kolíše. V mnohých severoamerických klimatických podmienkach sa horných 12 palcov pôdy môže medzi zimou a letom vychýliť z teploty pod bodom mrazu až nad 30 °C (86 °F). Tieto teplotné extrémy spôsobujú, že izolácia káblov a materiály plášťa sa rozťahujú, zmršťujú a prípadne praskajú alebo stvrdnú, ak nie sú určené pre takéto podmienky. Káble vyrábané modernou extrudér drôtov a káblov používajte zosieťovaný polyetylén (XLPE) alebo špeciálne zlúčeniny PVC, ktoré odolávajú tepelnej degradácii, ale aj tieto materiály ťažia z prostredia s nízkou teplotou, ktoré poskytuje väčšia hĺbka zakopania.

Ďalším dôležitým faktorom je vlhkosť. V malých hĺbkach sú káble vystavené presakujúcej povrchovej vode, zavlažovaniu a bazénom. Zatiaľ čo káble na priame uloženie sú svojou konštrukciou vodotesné, opakované cyklovanie za mokra a sucha v priebehu rokov stále zhoršuje konektory, koncovky a neutesnené časti. Verejné služby a dodávatelia, ktorí inštalujú káble infraštruktúry s dĺžkou 30 až 36 palcov, hlásia výrazne nižší výskyt porúch súvisiacich s vlhkosťou v porovnaní s bytovými inštaláciami pri minimálnych hĺbkach kódu.

Typy podzemných káblov a ich špecifické požiadavky na hĺbku

Nie všetky káble sú rovnaké a rozdiely v konštrukcii - priamo pripísateľné tomu, ako sa vyrábajú, sa líšia extrudér drôtov a káblov konfigurácie — priamo sa premietnu do rôznych požiadaviek na hĺbku a vhodnosť zakopania.

Kábel UF-B (podzemný napájač).

Kábel UF-B je najbežnejším káblom na priame zakopanie používaný v bytovej výstavbe v Spojených štátoch. Označenie "B" znamená, že je vhodný na podzemné pochovávanie bez potrubia. Jeho vodiče sú jednotlivo izolované, potom je celá zostava obalená pevným termoplastovým plášťom, ktorý odoláva vlhkosti, hubám a korózii. NEC vyžaduje, aby bol UF-B zakopaný minimálne 24 palcov pri prevádzke bez vedenia. Táto hĺbka poskytuje primeranú ochranu pred bežnými kopacími činnosťami a povrchovým zaťažením.

Typické aplikácie zahŕňajú vonkajšie zásuvkové obvody, garážové podpanely, napájanie prístavieb a záhradné osvetlenie pri vyššom napätí. Kábel 12/2 UF-B napájajúci 20-ampérový vonkajší okruh do samostatnej garáže musí byť zakopaný celých 24 palcov počas celej trasy – vrátane pod akoukoľvek terénnou úpravou, chodníkmi alebo trávou.

THWN/THHN Drôt v potrubí

THWN a THHN sú samostatné vodiče určené na použitie vo vnútri vedenia – nie sú určené len na priame zakopanie. Avšak pri inštalácii v pevné kovové vedenie (RMC) NEC povoľuje hĺbku pochovania len 6 palcov . Je to preto, že samotné vedenie poskytuje mechanickú ochranu, ktorú by inak poskytovala hĺbka. RMC v 6-palcovom výkope je oveľa odolnejšie voči úderu lopatou ako holý kábel s dĺžkou 24 palcov.

PVC potrubie Schedule 80 ponúka strednú cestu – odolnejšie voči nárazom ako Schedule 40, vyžaduje minimálne zakopanie 18 palcov. PVC potrubie podľa plánu 40, najbežnejšie dostupný typ, musí byť zakopané v hĺbke 18 palcov pri bežnom používaní a 12 palcov pod betónom.

Nízkonapäťové krajinné a zavlažovacie káble

Káble pracujúce pod 30 voltov – ako sú tie, ktoré sa používajú na osvetlenie záhradných chodníkov, krajinné reproduktory a ovládače kvapkovej závlahy – môžu byť zakopané len pri 6 palcov . Logika je taká, že nízke napätie predstavuje minimálne nebezpečenstvo úrazu elektrickým prúdom. Napriek tomu 6 palcov sotva postačuje na únik väčšiny záhradných nástrojov. Mnoho profesionálnych krajinárov zakopáva nízkonapäťový kábel s dĺžkou 8 až 10 palcov ako praktickú hranicu bezpečnosti, najmä v oblastiach, ktoré sú predmetom kultivácie.

Telekomunikačné a dátové káble

Zakopané telefónne, optické a dátové káble sa riadia vlastnými normami, ktoré zvyčajne stanovuje inštalačná spoločnosť alebo asociácia telekomunikačného priemyslu (TIA). Optické káble sú často zakopané 18 až 36 palcov , pričom je potrebná hlbšia inštalácia pod cesty a príjazdové cesty. Tieto káble sa vyrábajú pomocou vysoko špecializovaných systémov vytláčania drôtov a káblov, ktoré aplikujú viaceré nárazníkové vrstvy, pevnostné prvky a vonkajšie plášte optimalizované pre kontakt so zemou a odolnosť proti hlodavcom.

Vysokonapäťové prenosové káble

Podzemné prenosové káble s napätím nad 2 000 voltov sa riadia špecifikáciami inžinierskych sietí, a nie obytnými NEC. Typické hĺbky pochovania sa pohybujú od 36 palcov až 60 palcov (91 až 152 cm) a v niektorých inštaláciách mestského potrubia môže horná časť potrubia sedieť 30 palcov pod úrovňou s káblami vo vnútri, ktoré vedú ešte hlbšie. Tieto káble patria medzi najzložitejšie produkty vyrábané na veľkých linkách na extrudovanie drôtov a káblov s izoláciou XLPE, kovovým tienením, pancierovaním a viacvrstvovým vonkajším plášťom.

Ako technológia drôtových a káblových extrudérov definuje výkon podzemných káblov

Schopnosť kábla prežiť v akejkoľvek hĺbke hrobu takmer úplne závisí od toho, ako bol vyrobený. A extrudér drôtov a káblov je hlavným strojom pri výrobe káblov – taví termoplastické alebo termosetové zlúčeniny a rovnomerne ich nanáša na vodiče za presne kontrolovaných podmienok teploty, tlaku a rýchlosti. Kvalita tohto procesu určuje konzistenciu hrúbky izolácie, priľnavosť plášťa, prierezy bez dutín a odolnosť voči environmentálnym stresorom.

Typy extrudérov používané pri výrobe podzemných káblov

V závislosti od izolačného materiálu a typu kábla sa používa niekoľko kategórií extrudéra drôtov a káblov:

• Jednozávitovkové extrudéry — Najbežnejšia konfigurácia na aplikáciu plášťov z PVC, polyetylénu alebo TPE na káble. Rotujúca skrutka sa taví a dopravuje zmes cez matricu na vodiči. Používajú sa na aplikáciu vonkajšieho plášťa UF-B, nízkonapäťového krajinného kábla a kabeláže na všeobecné účely.
• Tandemové a trojhlavové extrudérové linky — Používa sa na viacvrstvovú konštrukciu káblov, kde sa izolácia, polovodivé vrstvy a vonkajšie plášte musia aplikovať postupne alebo súčasne. Tieto sú nevyhnutné na výrobu strednonapäťových a vysokonapäťových podzemných káblov, kde integrita vrstvy priamo ovplyvňuje dielektrický výkon.
• linky CV (kontinuálna vulkanizácia). — Špecializovaný systém vytláčania drôtov a káblov používaný pre káble s izoláciou XLPE. Po vytlačení kábel prechádza vyhrievanou trubicou naplnenou dusíkom alebo parou, kde dochádza k zosieťovaniu. XLPE vyrobený týmto spôsobom dokáže odolávať teplotám vodičov až do 90 °C nepretržite a až do 250 °C v podmienkach skratu – vlastnosti nevyhnutné pre prenosové káble uložené v zemi.
• Kontinuálne vulkanizačné (CCV) linky — Variant, kde kábel prechádza trubicou v tvare trolejového vedenia, pričom sa pri zosieťovaní spolieha na gravitáciu, aby sa zachovala geometria kábla. Používajú sa pre najnáročnejšie vysokonapäťové káble, vrátane káblov s dĺžkou 36 palcov alebo viac pre sieťovú infraštruktúru.

Izolačné materiály a vhodnosť na pohreb

Zmes privádzaná do extrudéra drôtov a káblov určuje vhodnosť konečného kábla pre špecifické hĺbky hrobu a prostredia:

Drôtový a káblový extrudér musí udržiavať extrémne tesné tolerancie hrúbky steny - zvyčajne ± 5% alebo lepšie pre napájacie káble - pretože nerovnomerná izolácia vytvára lokalizované elektrické namáhacie body, ktoré môžu viesť k poruche dielektrika roky po inštalácii. V prípade káblov uložených v hĺbke je detekcia a oprava takýchto porúch nákladná a rušivá, vďaka čomu je kvalita výroby vo fáze extrudéra jedným z najdôležitejších faktorov dlhodobej spoľahlivosti káblov v zemi.

Regionálne variácie a kódové rozdiely nad rámec NEC

NEC poskytuje základnú líniu pre hĺbku pohrebu v Spojených štátoch, ale nie je to jediný použiteľný štandard - a v mnohých prípadoch to nie je ani ten najprísnejší. Miestne dodatky, štátne predpisy, požiadavky na vecné bremená a medzinárodné normy môžu zvýšiť požadovanú hĺbku zakopania nad minimá NEC.

Miestne dodatky v USA

Mnohé jurisdikcie prijímajú NEC s miestnymi úpravami. Kalifornia má napríklad ďalšie požiadavky prostredníctvom hlavy 24, ktoré môžu v určitých aplikáciách vyžadovať hlbšie zakopanie. Niektoré obce v severných štátoch vyžadujú hlbšie zakopanie, aby sa zohľadnila hĺbka mrazovej línie – v Minnesote alebo Maine, kde môže prienik mrazu dosiahnuť 48 až 60 palcov, inžinierske siete a niektoré obytné kódy posúvajú hĺbku pochovania ďaleko za minimá NEC, aby sa predišlo škodám súvisiacim s mrazom.

Medzinárodné normy

Mimo Spojených štátov sa požiadavky na hĺbku podzemného kábla značne líšia:

• Spojené kráľovstvo (BS 7671 / IET Wiring Regulations): Káble v záhradách by mali byť zakopané minimálne 450 mm (približne 18 palcov) , zatiaľ čo káble pod cestami vyžadujú 600 mm (približne 24 palcov) s dodatočnou mechanickou ochranou, ako sú káblové dlaždice alebo výstražná páska.
• Nemecko (normy DIN VDE): Napájacie káble sú vo všeobecnosti zakopané s minimálnou hĺbkou 600 mm, pričom pod vozovkami a verejnými priestormi sa vyžaduje 1000 mm (približne 39 palcov).
• Austrália (AS/NZS 3000): Minimálne hĺbky sa pohybujú od 500 mm pre káble v potrubí v záhradách až po 900 mm pre káble pod prístupovými oblasťami vozidla.
• Čína (normy GB): Nízkonapäťové podzemné káble sa zvyčajne vyžadujú 700 mm, zatiaľ čo vysokonapäťové káble musia byť v mestských oblastiach 1000 mm alebo hlbšie.

Tieto rozdiely odzrkadľujú nielen regulačnú tradíciu, ale aj pôdne podmienky, dopravnú záťaž a charakter miestnej porušovacej aktivity. Krajiny s hustou mestskou infraštruktúrou majú tendenciu k hlbším požiadavkám, pretože následky poškodenia káblov – prerušenie napájania tisícok ľudí – odôvodňujú dodatočné náklady na inštaláciu.

Praktické úvahy o inštalácii pri zakopávaní káblových drôtov

Znalosť požadovanej hĺbky je len východiskovým bodom. Správna inštalácia zakopaného kábla zahŕňa sériu rozhodnutí a opatrení, ktoré určujú, či kábel spoľahlivo funguje počas svojej plánovanej životnosti 20 až 40 rokov.

Príprava zákopov a podstielky

Na kvalite zákopového lôžka záleží takmer rovnako ako na hĺbke. Káble by nikdy nemali ležať na skalnatej alebo nerovnej pôde, ktorá by mohla časom vytvárať bodové kontaktné napätie. Štandardná prax vyžaduje 3-palcové (75 mm) lôžko jemného piesku alebo preosiatej zeminy pod káblom, s podobným pokrytím pieskom nad ním predtým, ako sa priekopa zasype prirodzenou zeminou. Pre vysokonapäťové káble môže mať toto pieskové lôžko 6 palcov (150 mm) alebo viac. Toto je špecifikované nielen pre mechanickú ochranu, ale aj preto, že kompaktný, rovnomerný zásyp poskytuje konzistentnejšiu tepelnú vodivosť – dôležité pre káble, kde rozptyl tepla z toku prúdu ovplyvňuje menovité prúdové zaťaženie.

Výstražné pásky a systémy označovania

V hĺbke 12 palcov nad káblom , inštalatéri by mali umiestniť zistiteľnú podzemnú výstražnú pásku. Táto svetlá plastová páska – zvyčajne žltá pre elektriku, oranžová pre komunikáciu – upozorňuje budúcich kopáčov skôr, ako sa dostanú ku káblu. Pre vysokohodnotné alebo vysokonapäťové inštalácie sa pridáva magneticky detegovateľná páska alebo sledovací drôt, aby sa umožnila elektronická lokalizácia pomocou nástroja na lokalizáciu káblov bez výkopových prác.

Stratégie znižovania hĺbky pomocou potrubia

Tam, kde je kopanie do celej hĺbky 24 palcov nepraktické – ako napríklad pri terénnych úpravách, pod terasami alebo v blízkosti koreňov stromov – prechod na pevné kovové potrubie umožňuje hĺbku pochovania klesnúť len na 6 palcov. Toto je legitímna a široko používaná stratégia. Potrubie musí byť v spojoch riadne vodotesné a musí mať vhodné vstupné a výstupné armatúry. Každý bod, kde kábel prechádza z vedenia do priameho zakopania, musí byť spravovaný opatrne, pretože toto spojenie je bežným bodom zlyhania.

Zavolajte, než začnete kopať

Pred vykopaním výkopu na zakopanie káblov nie je kontaktovanie služby lokalizácie inžinierskych sietí voliteľné – vo väčšine jurisdikcií sa to vyžaduje zo zákona. V Spojených štátoch volania 811 (národné číslo „Zavolajte, než začnete kopať“) spustí označenie všetkých podzemných inžinierskych sietí v pracovnej oblasti do 2 až 3 pracovných dní. Inžinierske káble – plynové, elektrické, vodné, telekomunikačné – môžu byť uložené v hĺbkach, ktoré sa líšia od požiadaviek noriem, pretože boli inštalované podľa starších kódov, inými dodávateľmi alebo v neštandardných konfiguráciách. Existujúce podzemné káble sa bežne nachádzajú v hĺbkach medzi 12 a 18 palcov, aj keď by súčasný kód vyžadoval 24 palcov.

Spoje a spojenia pod úrovňou

NEC povoľuje priame zakopanie pre kábel UF-B za predpokladu, že sú vyrobené s uvedenými podzemnými spojovacími súpravami – vodotesné gélom naplnené konektory alebo tepelne zmršťovacie zostavy, ktoré udržujú zakopanie kábla v spoji. Osvedčené priemyselné postupy však dôrazne odrádzajú od podzemných spojov, kedykoľvek je to možné. Každý spoj je potenciálne slabé miesto. Dlhé káblové vedenia by mali používať súvislé dĺžky z prístupnej spojovacej skrinky alebo vyťahovacej skrinky na úrovni povrchu vždy, keď to dĺžka vedenia umožňuje. Rozvodné skrinky inštalované v zemi musia byť dimenzované na mokré alebo vlhké miesta a musia byť prístupné.

Ako konštrukcia káblov z linky extrudéra ovplyvňuje výber hĺbky zasypania

Inštalatér, ktorý si vyberá medzi rôznymi káblovými produktmi pre zakopané aplikácie, je v skutočnosti výberom medzi rôznymi výrobnými filozofiami. Kábel vyrobený s vysokou presnosťou extrudér drôtov a káblov Linka s prísnymi procesnými kontrolami bude mať rovnomernejšiu izoláciu, lepšiu priľnavosť k plášťu a konzistentnejší elektrický a mechanický výkon ako ten, ktorý sa vyrába pri nižších štandardoch kvality – aj keď obe technicky majú rovnaké hodnotenie a zoznam.

Napríklad dva káble UF-B s rovnakým AWG a menovitým napätím sa môžu výrazne líšiť v:

• Sústrednosť plášťa — Ako vycentrovaný je vodič v izolácii. Nízka sústrednosť spôsobená nekonzistentným usporiadaním lisovnice extrudéra vytvára tenké miesta, ktoré sú náchylné na dielektrický rozpad.
• Rovnomernosť hrúbky plášťa — Vonkajší plášť, ktorý sa po obvode mení od 0,8 mm do 1,4 mm, poskytuje nerovnomernú mechanickú ochranu. Prémiové káble vyrobené na CNC riadených extrudérových linkách udržia hrúbku plášťa v rozmedzí ±0,05 mm.
• Kvalita zloženia materiálu — Špecifické zloženie zmesi PVC alebo PE, vrátane UV stabilizátorov, typu zmäkčovadla a obsahu plniva, priamo ovplyvňuje, ako kábel v priebehu času drží v zakopaných prostrediach. Lacnejšie zlúčeniny môžu prejsť počiatočnými testami, ale rýchlejšie sa rozkladajú v skutočných pôdnych prostrediach.
• Kvalita dirigenta — Bezkyslíková alebo vysoko vodivá meď ťahaná s presnými toleranciami odoláva oxidácii lepšie ako meď nižšej kvality, najmä v skrytých spojoch a zakončeniach, kde môže dlhodobý nárast kontaktného odporu spôsobiť prehriatie.

Pri výbere kábla na zakopanie – najmä takého, ktorý bude po inštalácii ťažko dostupný – sú pôvod kábla a kvalita výroby legitímnymi kritériami výberu, nie len marketingovými úvahami. Káble od výrobcov, ktorí investujú do modernej technológie vytláčania drôtov a káblov, in-line testovania iskier a systémov monitorovania excentricity, ponúkajú merateľne lepšiu dlhodobú podzemnú výkonnosť.

Bežné chyby, ktoré vedú k poruchám zakopaných káblov

Väčšinu zlyhaní podzemných káblov v obytných a ľahkých komerčných aplikáciách možno pripísať skôr malému súboru chýb pri inštalácii než chybám produktu. Pochopenie týchto spôsobov zlyhania pomáha vysvetliť, prečo existujú požiadavky na hĺbku hrobu a prečo je dôležité ich prísne dodržiavať.

• Nedostatočná hĺbka: Jediná najčastejšia chyba. Majitelia domov a niekedy aj dodávatelia zakopú kábel s dĺžkou 12 alebo dokonca 8 palcov, aby ušetrili čas, len aby sa kábel poškodil rutinnými prácami na dvore v priebehu niekoľkých rokov. Jediný rez rýľom cez zakopaný 12/2 UF-B napájajúci vonkajšiu zásuvku môže spôsobiť poruchu, ktorá vypne ističe, poškodí pripojené zariadenie alebo v najhoršom prípade spustí požiar, ak nadprúdová ochrana nefunguje správne.
• Použitie nesprávneho typu kábla: Štandard NM-B (Romex) je vnútorný kábel a nie je uvedený na priame zakopanie, napriek tomu sa pravidelne vyskytuje v podzemných inštaláciách. NM-B nemá pevný termoplastický plášť UF-B a pri vystavení pôdnej vlhkosti sa rýchlo rozloží - zvyčajne do 2 až 5 rokov.
• Nedostatočná zásyp: Priame zasypávanie kamenitou alebo ílovou zeminou bez pieskového podložia vytvára mechanické bodové namáhanie a v ílovitých pôdach podmáčanie okolo kábla, čo urýchľuje degradáciu plášťa.
• Ochrana proti preskakovaniu pri prechodoch: Tam, kde zakopaný kábel vstupuje do budovy alebo prechádza z podzemia do nadúrovne, musí byť chránený potrubím siahajúcim aspoň 8 palcov nad hotovú úroveň. Nechránený kábel na úrovni prechodov je vysoko náchylný na fyzické poškodenie, degradáciu UV žiarením a infiltráciu vlhkosti.
• Žiadna dokumentácia káblových trás: Neschopnosť odfotografovať alebo načrtnúť káblové trasy pred zasypaním znamená, že budúci majitelia domov alebo dodávatelia nemajú žiadny spôsob, ako zistiť, kde sú káble uložené bez lokalizačnej služby – a lokalizačné služby nemôžu vždy nájsť malé domáce káble v malej hĺbke.

Požiadavky na hĺbku pre špecifické situácie a káblové trasy

Rôzne miesta v rámci jednej inštalácie môžu vyžadovať rôzne hĺbky zakopania, čo znamená, že jeden kábel vedený cez nehnuteľnosť môže potrebovať zmeniť hĺbku, keď prechádza rôznymi typmi terénu.

Pod trávnikmi a záhradami

UF-B na 24 palcov je štandardom pre trávnaté plochy. Táto hĺbka vyčistí typické zariadenia na prevzdušňovanie trávnika, odkopávače a väčšinu záhradného náradia. Rizikom sú však zvýšené záhradné záhony, ktoré budú pravidelne vykopané na 12 alebo 18 palcov. Dôrazne sa odporúča viesť kábel okolo, a nie pod záhony.

V časti Príjazdové cesty a oblasti prístupu pre vozidlá

UF-B pod príjazdovými cestami stále vyžaduje 24 palcov. Mnohí inštalatéri však prechádzajú na pevné vedenie pre križovatky príjazdových ciest, aby pridali mechanickú ochranu proti zaťaženiu vozidla a umožnili budúcu výmenu káblov bez výkopov cez povrch príjazdovej cesty. Objímka potrubia pod príjazdovou cestou inštalovaná počas výstavby príjazdovej cesty stojí veľmi málo; pridanie jedného dodatočne môže stáť 500 až 2 000 USD na rezanie a obnovu betónu alebo asfaltu.

Pod Betónové dosky

Keď kábel prechádza pod existujúcou alebo plánovanou betónovou doskou (nie príjazdovou cestou), UF-B môže byť zakopaný v 18 palcov a PVC potrubie v 12 palcov. Samotná doska poskytuje významnú mechanickú ochranu, čo odôvodňuje zníženú hĺbku. Káble pod doskami by mali byť inštalované v potrubí vždy, keď je to možné, aby sa umožnila výmena – oprava poruchy kábla pod betónovou podlahou je mimoriadne nákladná, ak je kábel priamo zakopaný.

Vnútri potrubia pod oblasťami s riadeným zavlažovaním

V komerčných zariadeniach na úpravu krajiny s automatickým zavlažovaním sú podzemné káblové zóny často narušené kvôli opravám zavlažovania. Špecifikácia potrubia a zvýšenie hĺbky zakopania na 30 palcov v týchto oblastiach výrazne znižuje riziko neúmyselného poškodenia káblov počas údržby zavlažovania – bežný a nákladný spôsob zlyhania pri správe komerčných nehnuteľností.

Úloha kapacity a tepla pri určovaní hĺbky zakopania pre napájacie káble

Pri silových kábloch, ktoré prenášajú významný prúd, hĺbka zakopania interaguje s ampacity — maximálny prúd, ktorý môže kábel prenášať bez prekročenia jeho teplotnej triedy. Podzemné káble odvádzajú teplo do okolitej pôdy a nie do vzduchu a tepelný odpor pôdy sa mení v závislosti od obsahu vlhkosti, zhutnenia a zloženia. Tabuľky ampacity NEC pre podzemné káble predpokladajú špecifické hodnoty tepelného odporu pôdy a hĺbky zakopania.

Kábel uložený vo výške 24 palcov v typickej pôde môže zvyčajne prenášať viac prúdu ako ten istý kábel uložený vo výške 6 palcov, pretože hlbšia pôda udržuje stabilnejšie a vo všeobecnosti nižšie teploty, čím sa zlepšuje odvod tepla. Technickí inžinieri vykonávajúci podrobné výpočty ampacity pre podzemné napájače považujú hĺbku zakopania ako primárnu premennú. Pre a 500 kcmil kábel s izoláciou XLPE — vyrobené na linke na extrudér drôtov a káblov s veľkým priemerom — rozdiel medzi zakopaním na 30 palcov a 18 palcov v suchej piesočnatej pôde môže predstavovať 10 až 15 % zvýšenie prípustnej ampacity , čo sa premietne priamo do kapacity na obsluhu väčšieho zaťaženia bez potreby väčšieho a drahšieho vodiča.

To je dôvod, prečo technické špecifikácie inštalácie káblov bežne vyžadujú hĺbky ďaleko presahujúce minimá kódu. Dodatočná hĺbka nie je len opatrnosťou – je to technická optimalizácia, ktorá maximalizuje návratnosť investícií do materiálu vodiča a zároveň predlžuje životnosť udržiavaním nižších prevádzkových teplôt.
