Spôsobuje balenie elektrických káblov poškodenie? Čo potrebujete vedieť

Krátka odpoveď: Balenie káblov je bezpečné – ale iba vtedy, keď sa to robí správne

Omotanie elektrických káblov a predlžovacích vodičov samo o sebe nespôsobuje poškodenie alebo bezpečnostné riziko. Avšak to, ako ich zabalíte, je obrovský rozdiel. Pevné navíjanie, ohýbanie v ostrých uhloch alebo zväzkovanie káblov pri zaťažení môže vytvárať teplo, zhoršovať izoláciu a skrátiť životnosť drôtu. Hlavnou príčinou väčšiny porúch súvisiacich s káblami nie je samotné ovíjanie, ale nesprávna technika ovíjania v kombinácii s nekvalitnou konštrukciou kábla.

Pochopenie toho, prečo niektoré káble vydržia desiatky rokov, zatiaľ čo iné sa v priebehu roka rozstrapkajú, prehrievajú alebo zlyhávajú, si vyžaduje pozrieť sa na dva vzájomne prepojené faktory: ako sa káble skladujú a spravujú pri každodennom používaní a ako bol kábel vôbec vyrobený – najmä na úlohu extrudéra drôtu a kábla pri určovaní štrukturálnej integrity konečného produktu.

Prečo vlastne záleží na spôsobe balenia káblov

Elektrické káble a predlžovacie vodiče nie sú len kovové vodiče. Sú to vrstvené systémy – jadro vodiča obklopené izoláciou, niekedy s dodatočným tienením alebo plášťom – a každá vrstva má fyzikálne tolerancie. Keď omotávate kábel, mechanicky namáhate všetky tieto vrstvy súčasne.

Nahromadenie tepla vo stočených predlžovacích vodičoch

Jedným z najviac zdokumentovaných rizík ovíjania káblov je akumulácia tepla. Keď je predlžovací vodič zvinutý a stále pripojený k živému obvodu, chová sa ako induktor – teplo generované elektrickým odporom sa nemôže rozptýliť tak efektívne, ako by bolo v odvinutom stave. Plne stočený 13-ampérový predlžovací kábel, ktorý sa približuje k menovitému zaťaženiu, môže dosiahnuť teploty o 30–50 °C vyššie ako rovnaký kábel položený naplocho. To je dôvod, prečo cievky predlžovacieho drôtu predávané v Spojenom kráľovstve a EÚ obsahujú výslovné upozornenia, aby sa pred použitím pri veľkom zaťažení úplne rozvinuli.

Nárast tepla urýchľuje degradáciu izolácie. Väčšina štandardných PVC izolácií je určená na nepretržitú prevádzku pri 70 °C. Opakované cykly prehrievania spôsobujú, že PVC sa stáva krehkým, praská a nakoniec odhaľuje vodič - vytvára nebezpečenstvo šoku a požiaru, ktoré sa zdá, že z ničoho nič príde roky po počiatočnom poškodení.

Mechanické namáhanie vodiča a izolácie

Polomer ohybu je kritickou špecifikáciou každého kábla. Každý typ drôtu má minimálny polomer ohybu – najužšiu krivku, ktorú dokáže udržať bez trvalej deformácie. Pevné omotanie káblov okolo malého háčika, náboja káblovej cievky s úzkym jadrom alebo dokonca vlastného ramena môže narušiť tento minimálny polomer ohybu. Dôsledky zahŕňajú:

• Mikrotrhliny v jednotlivých prameňoch drôtu vo vodiči
• Trhliny v izolačnom plášti, najmä v chladnom prostredí
• Delaminácia plášťa od izolácie vo viacvrstvových kábloch
• Zvýšená odolnosť na poškodených miestach, čo vedie k lokalizovanému zahrievaniu

Pre štandardný 1,5 mm² flexibilný kábel bežne používaný v domácich predlžovacích kábloch je odporúčaný minimálny polomer ohybu zvyčajne 15–20 mm. Väčšina ľudí balí káble do slučiek oveľa menších ako je táto bez toho, aby si uvedomovali, aké dlhodobé škody spôsobujú.

Úloha Extrudér drôtov a káblov v kvalite káblov

Predtým, ako sa akýkoľvek kábel dostane do rúk spotrebiteľa, prechádza výrobným procesom, v ktorom je extrudér drôtov a káblov centrálnym zariadením. Extrudér aplikuje izolačné, opláštovacie a plášťové vrstvy na vodič pretláčaním roztaveného polyméru - zvyčajne PVC, XLPE, LSZH alebo TPE - cez presne skonštruovanú matricu pri kontrolovanej teplote, tlaku a rýchlosti. Kvalita tohto procesu extrúzie priamo určuje, ako dobre kábel znáša fyzické namáhanie každodenného ovíjania, ohýbania a navíjania.

Ako parametre vytláčania ovplyvňujú životnosť

Drôtový a káblový extrudér pracuje v úzkom okne parametrov. Odchýlka od optimálneho nastavenia prináša chyby, ktoré nemusia byť viditeľné voľným okom, ale výrazne znižujú mechanický a tepelný výkon kábla:

To je dôvod, prečo káble od renomovaných výrobcov – ktorých linky na vytláčanie drôtov a káblov sú monitorované in-line testovaním iskier, meračmi hrúbky steny a kontinuálnym meraním priemeru – neustále prekonávajú lacné dovozy, ktoré tieto kontroly kvality vynechávajú. Kábel s konzistentnou 0,8 mm izolačnou stenou po celom obvode sa pred zlyhaním ohne tisíckrát viac ako kábel s 0,4 mm tenkým bodom na jednej strane.

Voľby izolačných materiálov a ich vplyv na flexibilitu

Polymérna zmes privádzaná do extrudéra drôtov a káblov tiež hrá hlavnú úlohu v tom, ako hotový kábel reaguje na obaľovanie. Rôzne izolačné materiály majú veľmi odlišné profily flexibility:

• Štandardné PVC: Nízka cena, široko používaný, ale stáva sa tuhým a krehkým pri teplotách pod 0 °C. Ovíjanie káblov s PVC izoláciou v chladnom prostredí výrazne zvyšuje riziko prasknutia izolácie.
• Flexibilné PVC (so zmäkčovadlami): Oveľa poddajnejšie pri nízkych teplotách, zhovievavejšie, keď sú tesne zvinuté. Bežne používané v domácich predlžovacích drôtoch.
• XLPE (skrížený polyetylén): Vynikajúca tepelná odolnosť do 90°C súvislá, lepšie mechanické vlastnosti ako PVC, ale menej flexibilná pri izbovej teplote. Používa sa v kábloch s vyššou záťažou.
• TPE (termoplastický elastomér): Vynikajúca flexibilita a výkon pri nízkych teplotách. Káble s TPE plášťom sa dajú pevne zvinúť a zostanú nepoškodené, preto sú obľúbené pre prenosné náradie a outdoorové vybavenie.
• LSZH (Low Smoke Zero Halogen): Používa sa v prostrediach, kde sú toxické výpary problémom požiarnej bezpečnosti, ako sú tunely a dátové centrá. Vo všeobecnosti tuhšie ako ekvivalenty z PVC.

Vedieť, z akého materiálu je izolácia vášho kábla vyrobená, vám pomôže urobiť informovanejšie rozhodnutie o tom, ako pevne môže byť zabalený a za akých podmienok okolitej teploty.

Správne techniky balenia elektrických káblov a predlžovacích káblov

Keď poznáme riziká, ďalšou praktickou otázkou je, ako správne zabaliť káble, aby vydržali dlhšie, zostali bezpečnejšie a aby sa dali ľahko nasadiť. Existuje niekoľko osvedčených metód používaných profesionálmi v audiovizuálnom, elektrotechnickom a stavebnom priemysle, ktoré sa dokonale premietajú do každodenného používania v domácnosti a na pracovisku.

Metóda Over-Under

Technika over-under je zlatým štandardom pre balenie káblov, ktoré je potrebné opakovane navíjať a skladovať. Namiesto toho, aby ste kábel ovíjali zakaždým v rovnakom smere otáčania – čím sa vytvára torzné napätie vo vodiči – striedate smer každej slučky. Jedna slučka ide „nad“ prirodzeným oblúkom, ďalšia ide „pod“ s miernym zatočením dovnútra a tak ďalej striedavo. Výsledkom je, že cievka leží naplocho, rozvinie sa bez zalomenia a nehromadí krútenie s pamäťovým efektom, ktoré časom ničí káble. Profesionálni zvukoví technici a kameramani používajú túto metódu štandardne, pretože jeden mikrofón alebo video kábel môže stáť niekoľko stoviek dolárov.

Dodržiavanie minimálneho polomeru ohybu

Ako praktické pravidlo platí, že priemer slučky pri navíjaní kábla by mal byť aspoň 8 až 10-násobok vonkajšieho priemeru kábla. Pre typický predlžovací drôt s priemerom 10 mm to znamená slučky s priemerom nie menším ako 80 – 100 mm. Obtočenie úzkeho háčika, tenkého klinca alebo prstov vytvára oveľa pevnejšie ohyby a opakované použitie zhoršuje poškodenie, až kým nedôjde k poruche.

Používanie sťahovacích pások, popruhov na suchý zips a správnych cievok

Na tom, ako zabezpečíte zabalený kábel, záleží rovnako ako na samotnej technike balenia:

• Káblové pásky na suchý zips sú vhodnejšie ako plastové zipsy, pretože nestláčajú kábel. Zips pevne zovretý okolo zväzku káblov vytvára bod sústredeného tlaku, ktorý môže deformovať izoláciu a časom vytvoriť slabé miesto izolácie.
• Opakovane použiteľné popruhy so suchým zipsom navrhnuté špeciálne pre káble – dostupné od výrobcov ako Hellermann Tyton a Panduit – aplikujte rovnomerný, jemný tlak okolo cievky bez zovretia.
• Káblové navijaky s veľkým priemerom jadra udržujte bezpečný polomer ohybu po celej skladovanej dĺžke. Navijaky s priemerom jadra minimálne 150 mm sa odporúčajú pre predlžovacie káble do dĺžky 25 m.
• Obrázok-8 úložisko na pevnej konzole alebo kolíku je alternatívou k navíjaniu, ktorá úplne eliminuje nahromadenie torzného napätia. Kábel sa pri každom obale prekríži v strede, čím sa ruší rotácia zavedená na každej strane.

Nikdy neovíjajte predlžovací kábel pod napätím, kým je zvinutý

Toto si zaslúži vlastný dôraz. Ak používate predlžovací kábel na napájanie zariadenia, ktoré sa blíži jeho menovitému prúdu – ako je ohrievač priestoru, elektrické náradie alebo tlaková umývačka – drôt musí byť pred použitím úplne odvinutý. Vedenie stočeného predlžovacieho kábla pri 10 ampéroch na 13-ampérovom kábli je známym rizikom požiaru. Údaje z vyšetrovania požiarov v Spojenom kráľovstve opakovane identifikovali stočené predlžovacie káble ako zdroj vznietenia pri domácich požiaroch. Odrážajú to predpisy IET Wiring Regulations a pokyny výrobcu.

Ako technológia drôtových a káblových extrudérov ovplyvňuje správanie sa balenia moderných káblov

Výkonnostný rozdiel medzi káblom, ktorý prežije tisíce cyklov omotania a rozbalenia, a káblom, ktorý zlyhá po niekoľkých mesiacoch, sa takmer úplne znížil na to, čo sa stalo vo vnútri extrudéra drôtu a kábla počas výroby. Moderné extrudérové ​​linky sú podstatne sofistikovanejšie ako tie pred dvadsiatimi rokmi a výsledné káble odrážajú tento pokrok.

Jednopriechodové viacvrstvové vytláčanie

Súčasné konfigurácie drôtových a káblových extrudérov môžu nanášať viaceré polymérne vrstvy v jedinom prechode cez zostavu tandemovej alebo trojhlavovej formy. Táto technika koextrúzie vytvára kábel, v ktorom sú izolačná vrstva a vonkajší plášť spojené na molekulárnej úrovni, a nie jednoducho na sebe. Koextrudované káble odolávajú delaminácii pri opakovanom ohýbaní – kritická výhoda pre každý kábel, ktorý bude pravidelne navíjaný a odvíjaný.

Kontinuálna vulkanizácia a spracovanie XLPE

V prípade káblov vyššej špecifikácie sa extrudér drôtov a káblov privádza do kontinuálnej vulkanizačnej (CV) trubice, kde je extrudovaná izolácia XLPE zosieťovaná teplom a tlakom ihneď po aplikácii. Zosieťovanie vytvára trojrozmernú polymérnu sieť, ktorá sa nemôže roztaviť – na rozdiel od termoplastickej izolácie – a je oveľa odolnejšia voči trvalej deformácii, keď sú káble obalené pod zaťažením. XLPE káble dokážu tolerovať nepretržité prevádzkové teploty až do 90 °C v porovnaní so 70 °C pre štandardné PVC, čo poskytuje väčšiu tepelnú bezpečnostnú rezervu, keď sú káble uložené v cievkach.

Presná kontrola hrúbky steny

Moderné linky na extrudovanie drôtov a káblov sú vybavené laserovými alebo röntgenovými meračmi priemeru a automatickými centrovacími systémami, ktoré udržujú vodič vycentrovaný v matrici s toleranciou ±0,02 mm alebo lepšou. To zaisťuje rovnomernú hrúbku steny po celom obvode kábla. Excentricita – kde vodič sedí mimo stredu, čím je jedna strana izolácie tenká – je jednou z hlavných príčin zlyhania izolácie v ohyboch, pretože tenká strana je vystavená najväčšiemu mechanickému namáhaniu, keď sa kábel ohýba.

Pri nákupe predlžovacích káblov alebo elektrických káblov na všeobecné použitie je hľadanie produktov vyrobených podľa noriem IEC 60227, IEC 60502 alebo BS 6004 rozumným dôkazom toho, že proces extrudovania drôtov a káblov bol riadne kontrolovaný. Tieto normy špecifikujú minimálnu hrúbku steny, konštrukciu vodičov a požiadavky na elektrické skúšky, pri ktorých by zle vytlačený kábel zlyhal.

Bežné chyby pri balení elektrických káblov a predlžovacích káblov

Dokonca aj ľudia, ktorí sú vo všeobecnosti opatrní so svojim vybavením, pravidelne robia chyby pri balení, ktoré sa v priebehu mesiacov a rokov znásobia vážnym poškodením. Tu sú najčastejšie pozorované chyby a prečo sú dôležité:

• Ovíjanie od konca zástrčky smerom dovnútra: To vystaví mechanicky najviac namáhané miesto — odľahčenie v ťahu na zástrčke — dodatočné ohybové zaťaženie pri každom obalení kábla. Vždy začnite navíjať od stredu kábla a končite na oboch koncoch.
• Upevnenie cievky otočením kábla okolo seba: Zviazanie kábla do uzla pomocou vlastného chvosta vytvára bod ostrého ohybu a torzného namáhania, ktorý nemožno zrušiť bez ďalšieho namáhania kábla. Namiesto toho použite samostatný pásik na suchý zips alebo sťahovaciu pásku.
• Skladovanie káblov na teplých miestach, keď sú zvinuté: Stočený kábel uložený vedľa kotla, v blízkosti radiátora alebo v rozpálenom aute výrazne urýchľuje migráciu zmäkčovadla z PVC izolácie. Keď zmäkčovadlo zmizne, PVC sa stane tuhým a krehkým.
• Pevné omotanie káblov okolo rukovätí zariadenia: Mnoho ľudí na uskladnenie pevne omotáva predlžovacie káble okolo rukoväte elektrického náradia alebo vysávača. Pevný polomer v bodoch ovíjania a tlak z vlastného napätia kábla spôsobujú trvalú deformáciu.
• Ukladanie ťažkých predmetov na zvinuté káble: Ploché zvitky uložené pod policami s nástrojmi alebo zariadeniami naskladanými na nich trpia tlakovou deformáciou izolácie. Toto je obzvlášť škodlivé pre plochý plochý kábel.

Kontrola káblov, či nie sú poškodené nesprávnym zabalením

Jedným z nedocenených aspektov údržby káblov je vedieť, na čo sa zamerať pri posudzovaní, či história balenia kábla spôsobila poškodenie. Vizuálna kontrola zachytáva najzávažnejšie problémy skôr, ako sa stanú bezpečnostnými rizikami.

Vizuálne známky poškodenia obalu

• Kinking: Ostrý záhyb v tvare V alebo U v plášti kábla, ktorý sa neuvoľňuje, keď je kábel položený naplocho. To znamená, že pramene vodičov pod nimi boli trvalo deformované.
• Biele značky stresu na vonkajšom plášti: Bledé alebo belavé sfarbenie v bode ohybu naznačuje, že polymér sa natiahol za hranicu svojej pružnosti. Toto sa nazýva "bielenie stresu" a je to skorý varovný signál, že prasknutie príde.
• Viditeľné praskliny na vonkajšom plášti: Akákoľvek povrchová trhlina by sa mala považovať za diskvalifikujúcu chybu. Aj keď sa podkladová izolácia javí ako neporušená, popraskaný plášť umožňuje prenikanie vlhkosti, ktorá urýchľuje koróziu vodiča a nakoniec spôsobí zlyhanie izolácie.
• Trvalá súprava alebo "pamäťové coiling": Kábel, ktorý si zachováva svoj zvinutý tvar a nemôže byť položený naplocho bez spätného odpruženia, má značné vnútorné torzné napätie. Je to menej nebezpečné ako praskanie, ale naznačuje nahromadenú únavu.
• Tepelné zafarbenie v mieste vstupu kábla zástrčky alebo zásuvky: Hnedé alebo žlté sfarbenie plášťa kábla v blízkosti konektora naznačuje, že došlo k prehriatiu – často spôsobenému nadmerným odporom v poškodenom bode ohybu vo vstupnej zóne zástrčky.

Akýkoľvek kábel, ktorý vykazuje zauzlenie, prasknutie, bielenie pri namáhaní alebo tepelné zafarbenie, by mal byť okamžite vyradený z prevádzky. Pokus o opravu domáceho kábla elektrickou páskou nie je bezpečným dlhodobým riešením – lepidlo pásky časom degraduje a poškodenie vodiča nemusí byť zvonka viditeľné.

Výber predlžovacích vodičov a káblov vytvorených na opakované ovíjanie

Ak vaša aplikácia zahŕňa časté navíjanie a odvíjanie kábla – vonkajšie náradie, prenosné vybavenie, použitie v dielni – výber kábla v mieste nákupu určuje, ako dlho vydrží a ako bezpečne ho možno skladovať. Tu je to, čo hľadať:

Vodiče triedy 5 a triedy 6 – označenie s jemnými vláknami podľa IEC 60228 – môžu mať priemer jednotlivých prameňov len 0,1 mm v porovnaní s 0,4 mm v plnom vodiči triedy 1. Toto jemné splietanie sa dosahuje presnými strojmi na ťahanie vodičov a zväzkovaním pred extrudérom drôtov a káblov a zásadne mení, ako hotový kábel reaguje na ohýbanie. Vodič triedy 5 v 1,5 mm² ohybnom vedení môže obsahovať viac ako 30 samostatných medených prameňov, z ktorých každý prenáša iba časť celkového prúdu, pričom každý prameň sa môže pohybovať vzhľadom na susedov, keď sa kábel ohýba. To je dôvod, prečo sa flexibilné predlžovacie káble výrazne líšia od pevných káblov vo vnútri stien – a prečo dokážu prežiť tisíce cyklov ovíjania, ktoré by zlomili pevný vodič za niekoľko dní.

Priemyselný a regulačný kontext: Čo hovoria normy o balení káblov

Predpisy o elektrickej bezpečnosti a káblové normy zvyčajne presne nepredpisujú, ako by spotrebitelia mali svoje káble baliť, ale stanovujú výrobné a prevádzkové limity, ktoré umožňujú bezpečné balenie. Pochopenie týchto noriem pomáha uviesť do kontextu to, čo má kábel tolerovať.

• IEC 60227 špecifikuje káble s PVC izoláciou pre menovité napätie do 450/750 V vrátane, pokrývajúce požiadavky na konštrukciu, testovanie a označovanie, ktoré musí prevádzka extrudéra drôtov a káblov spĺňať, aby sa vyrobil kábel, ktorý je v súlade.
• IEC 60884 a BS 1363 zakryte systémy zástrčiek a zásuviek, do ktorých sa pripájajú predlžovacie vodiče, a zahrňte požiadavky na odľahčenie ťahu, ktoré chráni vstupný bod kábla – najzraniteľnejšie miesto pre poškodenie spôsobené ohybom.
• EN 50525 je harmonizovaná európska norma pre nízkonapäťové energetické káble vrátane flexibilných káblov na všeobecné použitie. Špecifikuje skúšky ohybom, skúšky starnutia za tepla a požiadavky na minimálnu flexibilitu vodičov, ktoré musia káble splniť, aby sa mohli predávať na európskych trhoch.
• Usmernenie HSE (Výbor pre zdravie a bezpečnosť Spojeného kráľovstva) o elektrickej bezpečnosti na pracovisku výslovne uvádza vinuté predlžovacie káble používané pri menovitom prúde alebo blízko neho ako uznané elektrické nebezpečenstvo, pričom sa odporúča, aby pracovníci používali káblové cievky s tepelnými poistkami pri prevádzke predlžovacích káblov pri vysokom zaťažení.

Skúška ohybom špecifikovaná v EN 50525 – kde sa vzorka kábla ohýba okolo tŕňa definovaného priemeru počas minimálne 30 000 cyklov – poskytuje konkrétny údaj o tom, čomu sú káble vyhovujúce norme navrhnuté tak, aby vydržali. Kábel, ktorý prejde týmto testom v továrni, bol vyrobený na správne kalibrovanom extrudéri drôtov a káblov s konzistentnou hrúbkou steny a dobrou kvalitou polyméru, má zásadne odlišný profil životnosti ako nevyhovujúci kábel, ktorý tieto testy obchádza.

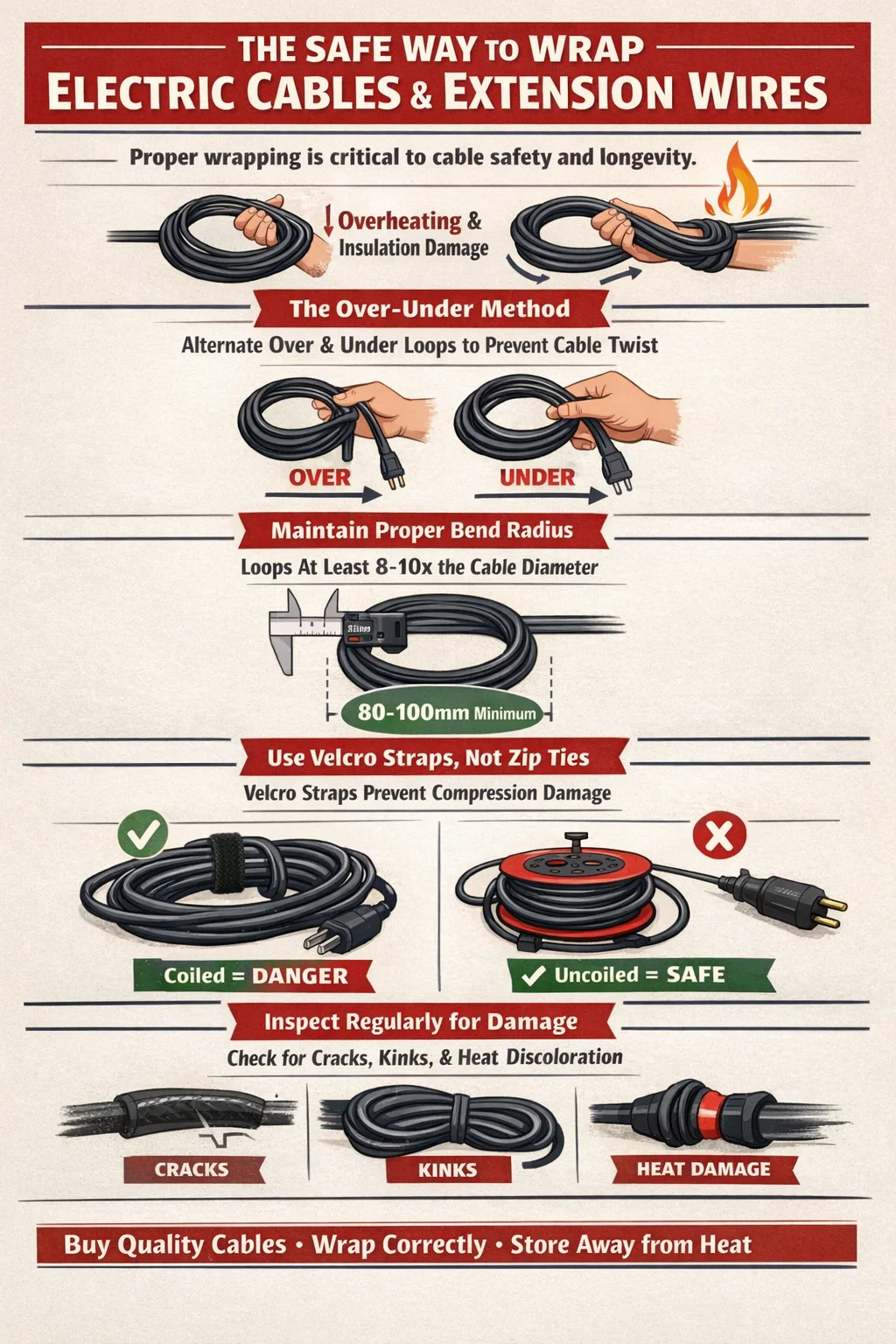

Praktické zhrnutie: Kľúčové pravidlá pre bezpečné balenie elektrických káblov

Keď všetko zhrnieme do praktického návodu, tu sú kľúčové princípy pre každého, kto spravuje elektrické káble a predlžovacie káble v domácnosti, dielni alebo profesionálnom prostredí:

1. Vždy úplne rozviňte predlžovacie káble predtým, ako ich použijete pri veľkej elektrickej záťaži. Dokonca aj čiastočné odvíjanie je lepšie ako žiadne. Prevádzka stočeného 13-ampérového vedenia pri 10 ampéroch alebo viac predstavuje zdokumentované riziko požiaru.
2. Použite techniku over-under obaľovania pre káble, ktoré sa budú často navíjať a odvíjať. To eliminuje torznú pamäť a výrazne predlžuje životnosť kábla.
3. Udržujte priemer slučky aspoň 8-10-násobok vonkajšieho priemeru kábla pri navíjaní. Pre 10 mm kábel by mali mať slučky priemer minimálne 80 – 100 mm.
4. Cievky zaistite radšej pásikmi na suchý zips než zipsom. Zipsové pásiky časom poškodzujú miesto zaistenia.
5. Kúpte si káble vyrobené podľa noriem IEC alebo BS a hľadajte flexibilnú izoláciu z PVC alebo TPE a jemne lankové vodiče triedy 5 alebo 6 pre aplikácie zahŕňajúce bežné vinutie.
6. Pravidelne kontrolujte káble na zauzlenie, bielenie pod napätím, praskanie alebo tepelné zafarbenie v blízkosti zástrčiek. Poškodené káble okamžite vyraďte z prevádzky.
7. Káble skladujte mimo zdrojov tepla a vyhýbajte sa ukladaniu ťažkých predmetov na stočené káble.

Káble nie sú bezúdržbové komponenty. Kombinácia správnej techniky obaľovania, vhodného výberu kábla – podporeného kvalitnou výrobou drôtového a káblového extrudéra – a pravidelnej kontroly vytvára systém, ktorý je z dlhodobého hľadiska bezpečný aj ekonomický. Rozdiel v nákladoch medzi vyhovujúcim, dobre vyrobeným predlžovacím káblom a lacnou nevyhovujúcou alternatívou je zriedka viac ako niekoľko dolárov alebo libier. Rozdiel v nákladoch vo výsledkoch zlyhania je nemerateľne väčší.
