Čo je automatický stroj na páskovanie káblov?

An automatický stroj na páskovanie káblov pri výrobe presne aplikuje lepiace pásky alebo fólie na káble. Tu je rozpis jeho funkcií a vlastností:

●Základný účel

▸Izolácia/Bariérová vrstva/Bariérová vrstva – Omotáva pásky (napr. polyester, PVC, hliník, napr. polyester, PVC, hliníková fólia) okolo vodičov, aby zabezpečili elektrickú izoláciu, odolnosť proti vlhkosti alebo tienenie EMI.
▸ Viazanie vodičov — Zaisťuje lankové vodiče do kompaktného tvaru pred opláštením.
▸Ochrana pred požiarom — Používa nehorľavé sľudové pásky na káble na prežitie pri požiari.

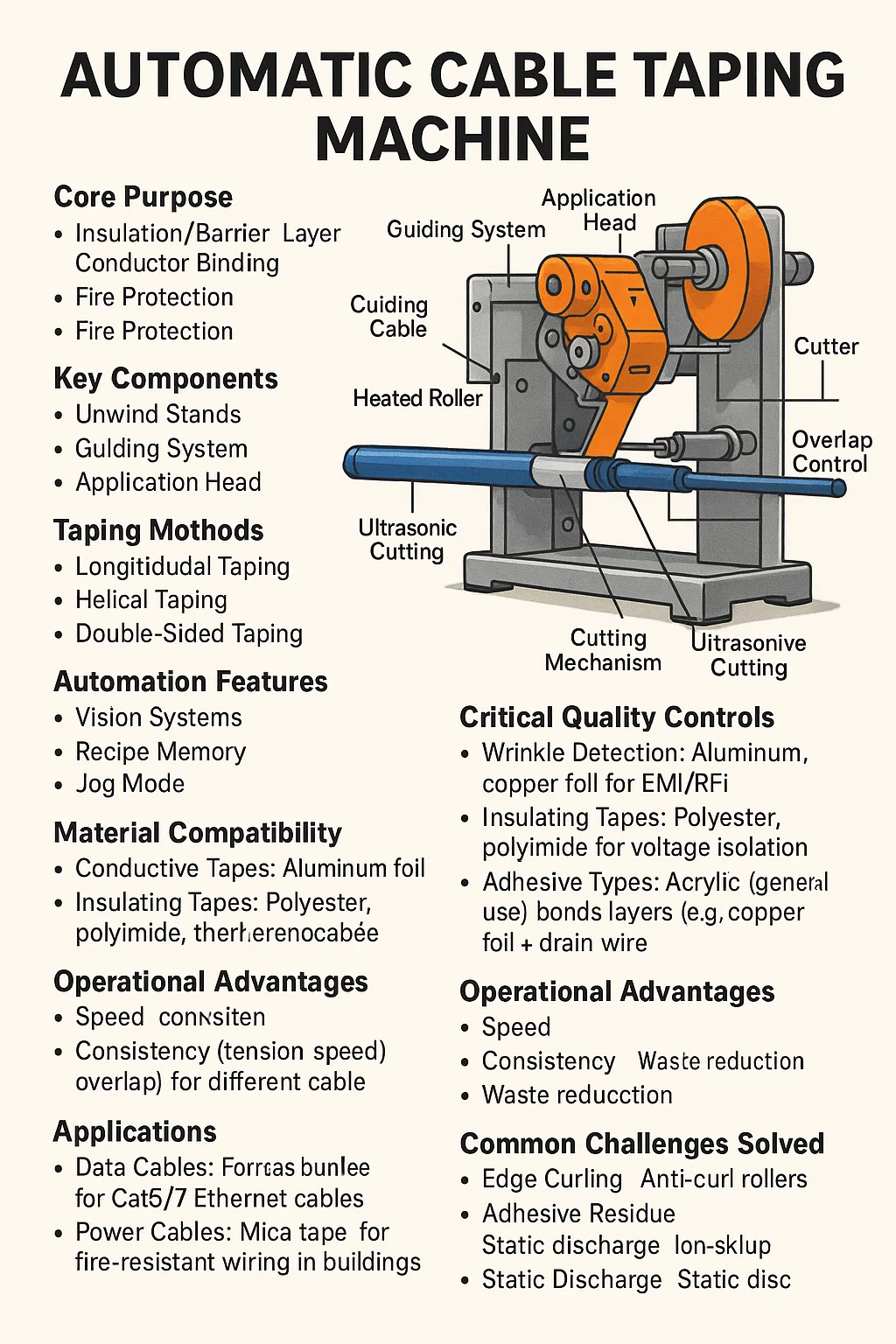

●Kľúčové komponenty

▸Odvíjacie stojany — Držia kotúče pásky s reguláciou napätia, aby sa zabránilo uvoľneniu alebo roztrhnutiu.
▸ Vodiaci systém — Zarovnáva pásku a kábel pomocou laserových senzorov alebo servoriadených valčekov.
▸Aplikačná hlava — Pritláča pásku na kábel pomocou vyhrievaných valčekov (pre lepidlá) alebo studeného tlaku.
▸ Rezací mechanizmus — Odrezáva pásku na koncoch káblov alebo počas spájania; ultrazvuk počas spájania; ultrazvukové frézy zabraňujú rozstrapkaniu.
▸Ovládanie prekrytia — Upravuje zarovnanie okrajov pásky pre konzistentné pokrytie (napr. 25 % prekrytie).

●Metódy lepenia

▸Pozdĺžne lepenie — Páska vedie paralelne s dĺžkou kábla (bežné pre tienenie).
▸Spirálové lepenie — Páska sa špirálovite okolo kábla (flexibilná pre zakrivené dráhy).
▸Obojstranné lepenie — Lepidlo na oboch stranách spája vrstvy (napr. drenážny drôt z medenej fólie).

●Funkcie automatizácie

▸Vision Systems —- Vision Systems — Kamery zisťujú medzery v páske/nesúlad a spúšťajú automatickú korekciu.
▸Pamäť receptov — Ukladá nastavenia (napnutie, rýchlosť, prekrytie) pre rôzne priemery káblov.
▸ Režim Jog — Spomalené nastavenie počas nastavovania, aby sa minimalizovalo plytvanie páskou.

●Materiálová kompatibilita

▸ Vodivé pásky — hliník, medená fólia na tienenie EMI/RFI.
▸Izolačné pásky — Polyester, polyimid na izoláciu napätia.
▸Typy lepidiel – akrylové (na všeobecné použitie), termosetové (vysokoteplotné káble) alebo citlivé na tlak.

●Kritické kontroly kvality

▸Detekcia vrások — Senzory zastavia výrobu, ak sa páska prehne alebo sa vytvoria bubliny.
▸Slučky spätnej väzby napätia — Zabraňujú roztiahnutiu alebo zlomeniu pásky pri zmenách rýchlosti.
▸Monitorovanie aktivácie lepidla — Infračervené senzory overujú správnu teplotu lepenia.

●Aplikácie

▸Dátové káble — Fóliové tienenie pre ethernetové káble Cat6/7.
▸Napájacie káble — Sľudová páska pre ohňovzdorné vedenie v budovách.
▸Koaxiálne káble — opletenie z hliníkovej pásky pre integritu signálu.
▸Automobilové zväzky — Pred prelisovaním zviažte vodiče z pások — Zviažte vodiče z pások.

●Prevádzkové výhody

▸Rýchlosť — Spracováva káble nepretržite pri rýchlostiach >100 m/min.
▸Konzistencia — Eliminuje ľudskú chybu pri zarovnávaní/priľnavosti pásky.
▸Redukcia odpadu — Presné rezanie minimalizuje zvyšky pásky.

●Vyriešené bežné výzvy

▸Zvlnenie okrajov — Valčeky proti zvlneniu pásku počas aplikácie splošťujú.
▸ Zvyšky lepidla — Nelepivé valčeky a čistiace cykly zabraňujú usadzovaniu.
▸Statický výboj – Ionizačné tyčinky neutralizujú statickú elektrinu na nevodivých páskach.
