Aké sú hlavné časti extrudéra? vieš?

Hoci an extrudérový stroj vyzerá ako objemná, ťažká kovová skriňa, jej vnútorná štruktúra je veľmi sofistikovaná. Môžeme si ho predstaviť ako „prehriate miešacie čerpadlo“, ktoré sa skladá hlavne z nasledujúcich základných častí:

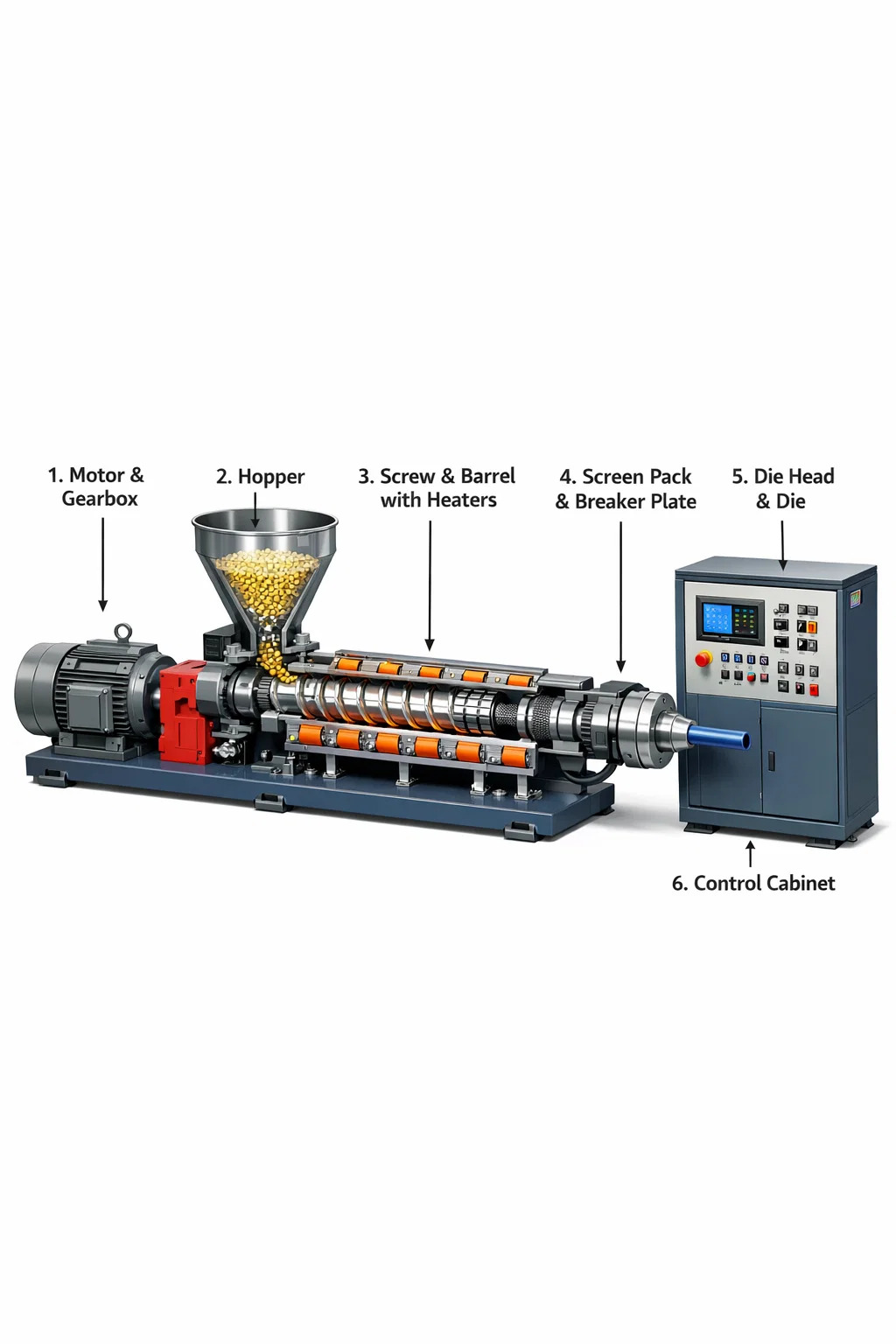

1. Výkonové srdce: Motor a prevodovka

Toto je zdroj „sily“ stroja.
Motor: Poskytuje rotačný výkon ako motor elektrického ventilátora.
Prevodovka: Motor sa otáča veľmi rýchlo, ale extrudér potrebuje „pomalý a stabilný“ výkon. Prevodovka znižuje rýchlosť otáčania a zároveň zosilňuje silu na pohon ťažkej skrutky.

2. Oblasť kŕmenia: Zásobník

Toto sú „ústa“ stroja.
Ide o nádobu v tvare lievika inštalovanú na vrchu stroja. Nasypete do nej plastové pelety, prášok alebo kovové kúsky, ktoré cez lievik prepadnú do stroja.

3. Workshop spracovania: Skrutka a hlaveň

Toto je najdôležitejšia časť extrudéra.
Hlaveň: Hrubá, dlhá kovová trubica, ktorá obklopuje skrutku a vydrží extrémne vysoký tlak.
Skrutka: Obrovská časť v tvare špirály ležiaca vo vnútri hlavne. Keď sa točí, tlačí suroviny dopredu ako skrutka.
Ohrievače: Krúžky ohrievacích prvkov pripevnené na vonkajšiu stranu hlavne. Ohrievajú sud a umožňujú, aby sa suroviny vo vnútri počas procesu tlačenia postupne roztavili na „kašu“.

4. Ochranná bariéra: Balenie obrazovky a doštička

Potom, čo sa suroviny roztopia na „kašu“, musia pred vytekaním prejsť cez bariéru.
Breaker Plate: Oceľová platňa s mnohými malými otvormi, ktorá transformuje turbulentný tok kvapaliny na priamy tok.
Balenie sita: Umiestnené tesne pri lámacej doske, filtruje všetky neroztopené kúsky alebo prach zo surovín, čím zaisťuje čistý výstup.

5. Forma: Die Head & Die

Toto je „forma“, ktorá určuje tvar hotového výrobku.
Prefiltrovaná surovina je tlačená úplne dopredu do stroja.
Hlava matrice je spojovacia časť a matrica je výstup so špecifickým tvarom. Surovina je násilne vytláčaná z tohto výstupu, pričom sa okamžite transformuje do tvaru rúrok, plechov alebo profilov.

6. Riadiace centrum: Elektrická riadiaca skriňa (riadiaci systém)

Toto je „mozog“ stroja.
Má veľa gombíkov, spínačov alebo dotykových obrazoviek používaných na nastavenie, ktorá časť valca sa má ohrievať a ako rýchlo sa má skrutka otáčať. Operátor tu dáva príkazy, aby sa uistil, že celý extrudér funguje správne.
