Preskúmanie kľúčových technických aspektov v priemysle humanoidných robotických káblov

Káblový zväzok humanoidného robota je súborom elektrických vodičov a káblov, ktoré spájajú rôzne komponenty robota a vykonávajú kritické funkcie prenosu energie, riadenia signálu a dátovej komunikácie a je známy ako „krvné cievy“ a „nervový systém“ humanoidného robota.

Celkovo sú výkonnostné požiadavky na káblové zväzky humanoidných robotov vyššie ako požiadavky na priemyselné roboty a o niečo nižšie ako pri štandardoch pre automobilový priemysel.

Medzi nimi je požiadavka na odolnosť voči vibráciám 10-krát vyššia ako v prípade priemyselných robotov a 1/4 v porovnaní s normami pre automobilový priemysel; požiadavka na vodotesnosť je o niečo vyššia ako v prípade priemyselných robotov a o niečo nižšia ako v prípade noriem pre automobilový priemysel; požiadavka na test soľným postrekom je o niečo nižšia ako v prípade noriem pre automobilový priemysel; a požiadavka na tepelnú odolnosť je rovnaká ako v prípade noriem pre automobilový priemysel.

Okrem toho sú požiadavky na ľahkú konštrukciu, odolnosť proti korózii, výkon tienenia, životnosť v ohybe, dopyt po množstve zväzkov a špecifikácie konektorov vyššie ako v prípade priemyselných robotov.

Káblový zväzok humanoidného robota sa týka zostavy drôtov a káblov, ktoré prepájajú rôzne komponenty robota. Prenosom energie, signálov a údajov tieto zväzky umožňujú robotu správne fungovať. Káblový zväzok humanoidného robota sa zvyčajne skladá z vodičov, izolačných materiálov, ochranných vrstiev a konektorov. Ako kritický komponent spájajúci rôzne elektrické časti robota plní káblový zväzok životne dôležité funkcie – vrátane prenosu energie, riadenia signálov a dátovej komunikácie – efektívne slúži ako „krvné cievy“ a „nervový systém“ robota.

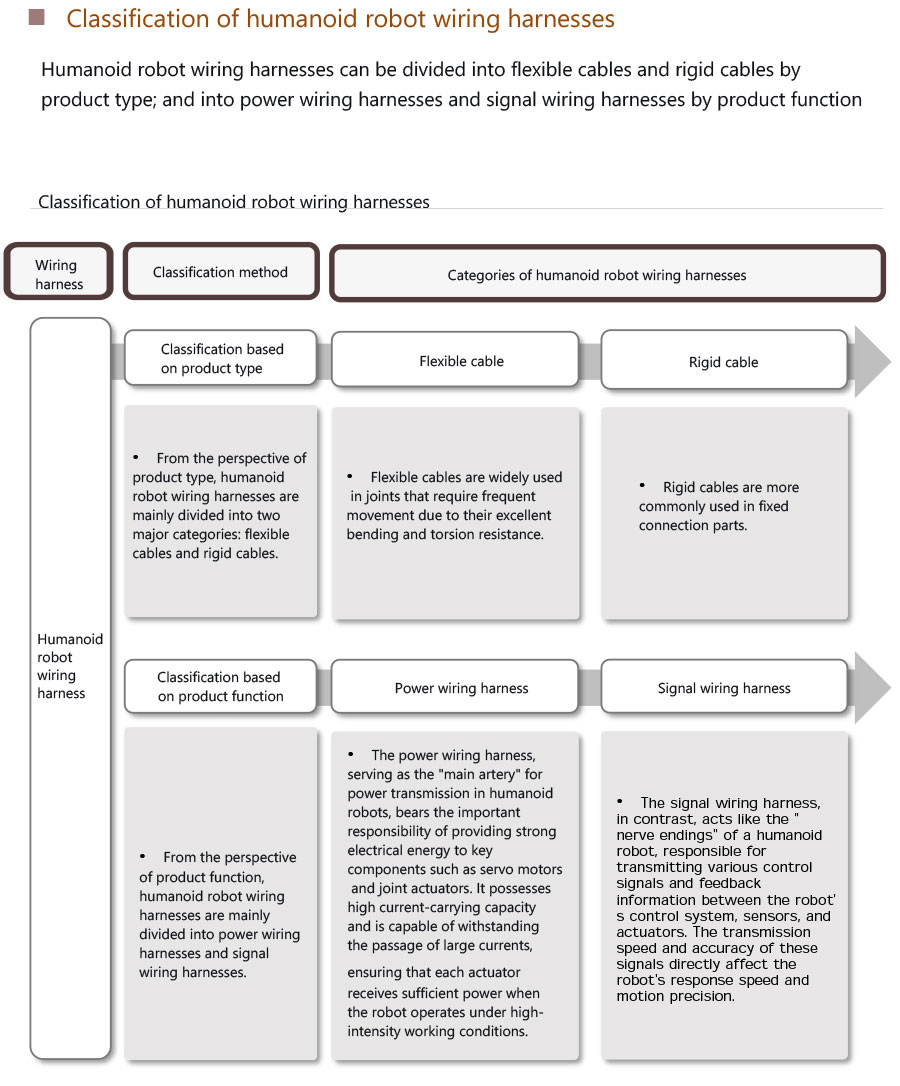

Na základe typu produktu možno káblové zväzky humanoidných robotov rozdeliť na flexibilné káble a pevné káble; na základe funkcie produktu ich možno rozdeliť na silové zväzky a signálne zväzky.

Komponenty káblového zväzku

1. Vodiče

• Vodiče sú zvyčajne vyrobené z medi alebo hliníka, materiálov známych pre svoju vynikajúcu elektrickú vodivosť. Čím väčšia je plocha prierezu vodiča, tým väčšia je jeho kapacita na prenos elektrického prúdu.

• Okrem toho je mimoriadne dôležitý izolačný materiál obklopujúci vodiče, pretože zabraňuje úniku prúdu a skratom. Bežné izolačné materiály zahŕňajú polyvinylchlorid (PVC), polyetylén (PE) a termoplastické elastoméry (TPE).

2. Ochranné vrstvy

• Tieto vrstvy slúžia na ochranu vodičov pred poškodením spôsobeným vonkajšími faktormi prostredia, ako je mechanické opotrebenie, chemická korózia a vysoké teploty. Bežné materiály používané na ochranné vrstvy zahŕňajú polyvinylchlorid (PVC), polyuretán (PU) a silikón.

• Rôzne materiály ochrannej vrstvy sú vhodné pre rôzne prevádzkové prostredia; napríklad pri vysokých teplotách ponúka silikónová ochranná vrstva vynikajúcu tepelnú odolnosť.

3. Konektory

• Konektory slúžia na prepojenie káblového zväzku s rôznymi jednotlivými komponentmi robota. Zvyčajne sú vyrobené z kovu alebo plastu a vyznačujú sa vynikajúcou vodivosťou a odolnosťou. Bežné typy konektorov zahŕňajú kruhové konektory, obdĺžnikové konektory a konektory zástrčkového typu.

• Rôzne typy konektorov sú prispôsobené špecifickým robotickým aplikáciám; napríklad kruhové konektory sú vhodné na pripojenie kĺbov robota, zatiaľ čo obdĺžnikové konektory sa zvyčajne používajú na pripojenie k riadiacej skrini robota.
